셰이퍼 머신(성형기) 종류 완벽 가이드

지난 글에서 셰이퍼 머신의 작동 원리, 구조, 용도 등을 다뤘습니다. 셰이퍼는 평면, 홈, 키웨이 등을 가공하는 공작기계입니다. 구동 방식, 램 위치/운동, 테이블 설계, 절삭 스트로크 방향 등에 따라 다양하게 분류됩니다.

1. 구동 메커니즘별 분류

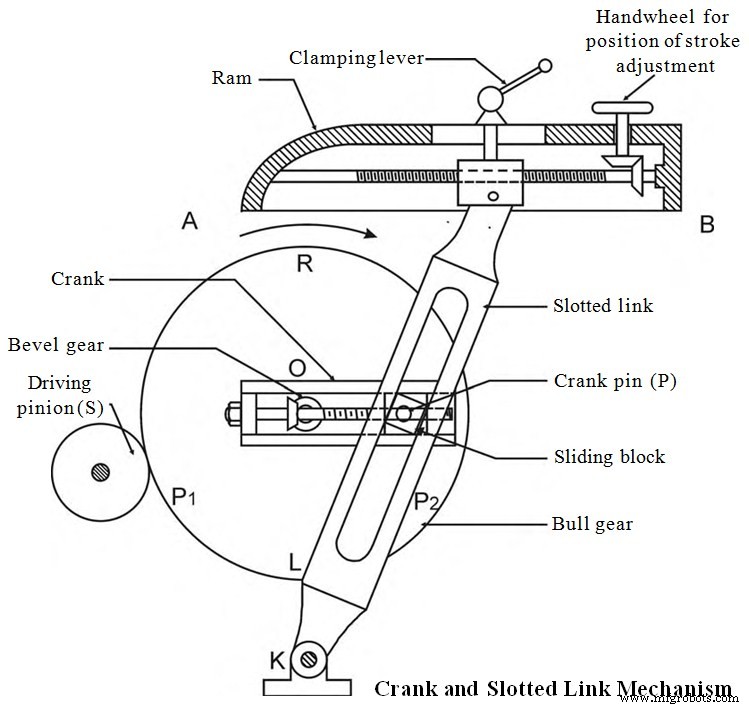

크랭크 타입 (Crank Type) - 가장 보편적

불 기어의 회전 운동을 크랭크 기구로 램의 왕복 운동으로 변환합니다. 램 끝에 공구 헤드가 장착되어 절삭합니다. 왕복 스트로크 길이가 공구 이동 길이와 동일합니다. 구조가 단순하고 신뢰성이 높아 가장 널리 쓰입니다.

기어 타입 (Geared Type) - 랙 & 피니언 방식

랙과 피니언 배열로 램을 왕복시킵니다. 기어열의 기어 수와 배열로 속도와 방향을 결정합니다. 현재는 산업 현장에서 잘 쓰이지 않으나 일부 특수 용도로 잔존합니다.

유압 타입 (Hydraulic Type) - 정밀 가공용

고압 유압유로 피스톤-실린더를 구동해 램을 왕복시킵니다. 유압 조절로 램 속도를 정밀 제어 가능하며, 절삭력이 일정하고 소음이 적어 초정밀 가공에 적합합니다.

2. 램 위치 및 운동 방향별 분류

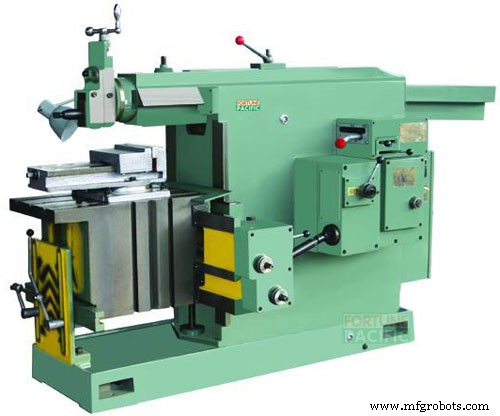

수평 셰이퍼 (Horizontal Shaper)

공구 헤드가 베드 수평축 방향으로 왕복합니다. 평면, 키웨이 가공에 표준적으로 쓰입니다.

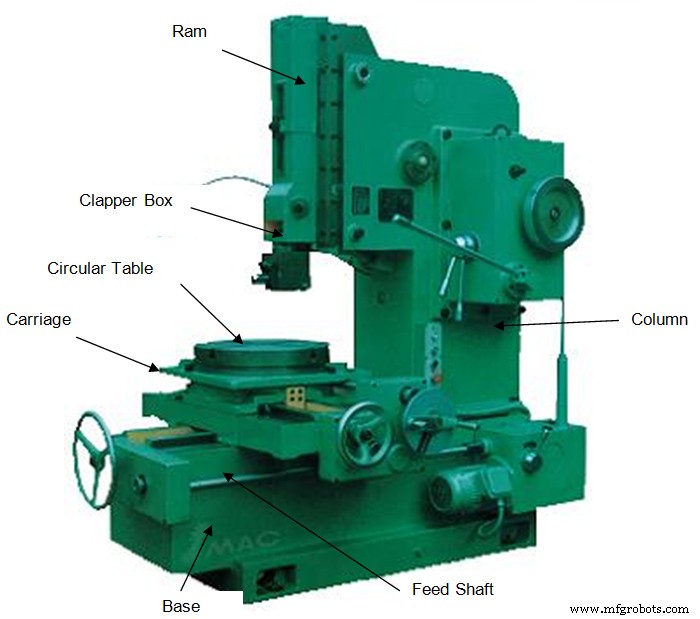

수직 셰이퍼 (Vertical Shaper)

공구가 수직축으로 왕복합니다. 테이블은 크로스, 롱기튜디널, 회전 운동이 가능합니다. 슬롯, 그루브, 키홀 등 내부 형상 가공에 강점이 있습니다.

이동 헤드 셰이퍼 (Travelling Head Shaper)

대형·중량 공작물용으로 개발되었습니다. 램이 왕복 운동 외에 크로스와이즈 이송 기능도 가져 대형 가공물 대응이 가능합니다.

3. 테이블 설계별 분류

표준 셰이퍼 (Standard Shaper)

가장 기본 설계로 테이블이 수평/수직 2방향만 이동합니다.

유니버셜 셰이퍼 (Universal Shaper)

수평/수직 외에 스위블(램 웨이 평행축 회전)과 틸트(수직축 회전) 2축이 추가되어 복잡한 곡면 가공이 가능합니다. '유니버셜'이라 불리는 이유입니다.

4. 절삭 스트로크 방향별 분류

푸시 타입 (Push Type) - 가장 일반적

램이 칼럼에서 멀어지는 방향(밀기)으로 절삭합니다. 공작물에 밀어내는 힘이 가해집니다.

드로 타입 (Draw Type) - 당기기 절삭

램이 칼럼 쪽으로 당겨지는 방향(복귀 스트로크)에서 절삭합니다. 절삭력이 칼럼·베어링 쪽으로 작용하여 공구 처짐(Deflection)을 억제하고 정밀도를 높입니다.

이상이 셰이퍼 머신의 주요 분류 체계입니다. 궁금한 점은 댓글로 남겨주세요. 유익했다면 공유와 구독 부탁드립니다. 감사합니다.
