맞춤형 CNC 가공 마스터하기: 지그와 픽스처의 힘

올바른 맞춤형 CNC 가공은 전체 공정에 크게 의존합니다. 여기서 지그와 픽스처가 작동합니다. 맞춤형 CNC 부품은 보통 이들과 함께 사용됩니다. 이 부품들은 특수 기능을 가지기 때문입니다. 어떤 경우 특수 기능으로 인해 가공 부품 가격이 크게 상승할 수 있습니다. 이 문제를 해결하는 좋은 방법은 맞춤형 CNC 가공에서 지그와 픽스처를 올바르게 사용하는 것입니다.

이 글에서는 CNC 공작물 지그/픽스처를 세 단계로 소개합니다. 그 기능과 적용을 보여주고, CNC 픽스처 유형에 대한 신뢰할 수 있는 정보를 제공합니다. 마지막으로 최적의 CNC 픽스처 설계를 얻거나 맞춤형 CNC 픽스처를 사용하는 방법에 대한 최고의 정보를 제공합니다.

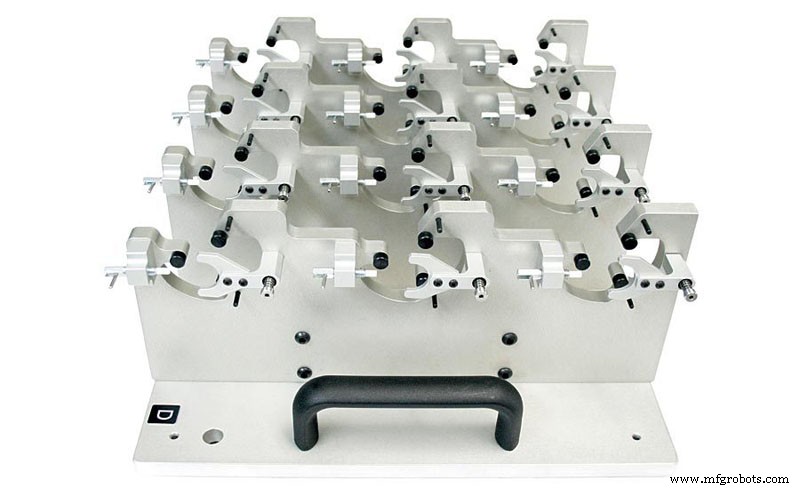

지그와 픽스처란?

지그와 픽스처는 지정된 요구사항에 따라 부품을 정확하게 제조하는 데 사용되는 생산 장비로, 특히 맞춤형 부품에 해당합니다. 가공에서 지그와 픽스처의 범위에는 부싱, 슬리브, 마스크, 부품 고정 브래킷, 위치 고정 장치 등이 포함될 수 있습니다.

이는 광범위한 용도의 공작물 고정 장치입니다. 주로 CNC 공작기계에서 공작물을 올바르게 고정, 지지, 장착하는 데 사용됩니다.

CNC 픽스처는 제조 공정에서 일관성과 상호 교환성을 보장하는 중요한 도구입니다. 이로 인해 많은 사람들이 지그와 비교합니다. 그러나 둘은 다릅니다. 지그는 절삭 공구의 움직임을 안내합니다. 그러나 CNC 공작물 고정 픽스처는 절삭 공구를 안내하지 않습니다. 제조 공정 중에 공작물을만 고정, 지지, 안정화합니다.

맞춤형 CNC 가공에서 지그와 픽스처의 역할

일부 전문가들은 올바른 픽스처 선택과 함께 옵니다. 한 가지 핵심은 CNC 가공 공정 비용을 줄이는 것입니다. 이는 원활한 작업, 생산 단순화, 전환 가속화를 통해 이 목표를 달성합니다.

신중하게 선택된 지그와 픽스처는 원활한 작업, 생산 단순화, 신속한 공정 전환을 가능하게 하여 제조 공정의 경제성을 크게 개선합니다. 공구와 픽스처는 부품 가공 시 CNC 공작기계의 한계를 보완하는 데 도움이 됩니다. 이들은 부품의 안전한 장착과 가공 중 위치 신뢰성 유지를 제공하도록 설계되었습니다. 다음은 맞춤 가공에서 지그와 픽스처의 다양한 기능을 설명합니다:

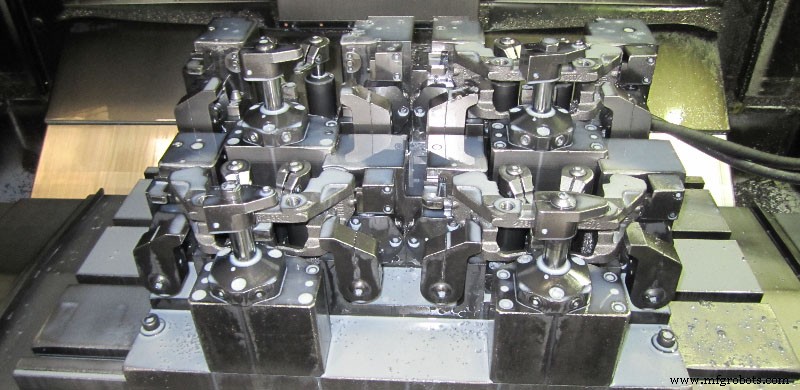

부품 고정

지그와 픽스처는 주로 가공 중 부품을 제자리에 고정하는 데 사용됩니다. CNC 가공되는 고유한 부품에 맞게 맞춤 설계되었습니다. 따라서 모양에 관계없이 부품을 고유한 각도로 고정합니다. 신뢰할 수 있는 맞춤형 픽스처는 공구가 뽑힐 때 채터링과 가능한 오류를 방지하는 데 필수적입니다. 부품 고정을 제공하는 고정 장치 예시: 척, 바이스, 센터, 고정 플레이트, 밀링 고정 장치.

부품 보호

지그와 픽스처는 맞춤형 CNC 가공 중 부품을 보호할 수도 있습니다. 따라서 요구되는 표면 마무리를 유지하고 적절한 런아웃을 유지하는 데 도움이 됩니다.

슬리브, 부싱, 마스크 픽스처는 보통 맞춤형 부품의 표면 마무리를 제어하도록 설계됩니다. 이는 완제품 표면이 금속 칩/칩으로부터 보호되어 공작물이 다양한 가공 공정을 겪지 않도록 하기 위함입니다. 또한 맞춤형 가공 센터는 전체 런아웃에 대한 엄격한 라벨링 요구사항이 있는 맞춤형 부품 요구사항을 충족하도록 특별히 설계되었습니다.

위치 제어

지그와 픽스처는 치수 및 위치 정밀도 유지에 매우 중요합니다. 공작물이 가공 중 올바른 위치와 방향을 유지하도록 보장합니다. 이러한 이유로 픽스처는 공정에서 풀프루프 보호를 통합하는 쉬운 방법이 되어 인적 요인으로 인한 오류를 최소화합니다.

고정 장치는 공작물의 자유도를 제한하여 위치, 방향, 안정성을 제어합니다. 이는 필요한 픽스처 설계 시 핀, 클램프, 평면, 패스너를 사용하여 수행됩니다. 평면은 부품을 지지합니다. 동시에 클램프는 설치 시 이동을 허용하며 분해 시에도 사용할 수 있습니다. 마지막으로 핀은 고유 기능에 대한 정밀한 위치 제어를 제공합니다.

맞춤 부품 가공에서 특정 장착 제한으로 인해 구멍 및 슬롯 같은 특징이 가공하기 어려운 특정 위치에서 제어됩니다. 이것이 픽스처를 설계하는 이유입니다. 픽스처는 어려운 부품 특징을 가공하는 가장 신뢰할 수 있는 방법입니다.

부품 일관성

픽스처는 여러 맞춤 부품을 가공하면서도 최상급 품질을 유지할 수 있게 합니다. 각 부품이 일관된 품질을 유지하도록 보장합니다. 픽스처는 여러 맞춤 부품을 가공하면서 품질을 보장합니다. 부품 간의 품질이 일관되도록 합니다. 평탄도, 평행도, 수직성 등 일관성이 요구되는 기능적 제어에 해당합니다.

셋업 감소

픽스처는 부품 로딩 중 번거로운 검사 공정을 제거하는 좋은 방법입니다. 맞춤 부품용 픽스처를 설계하면 전체 공정을 플러그 앤 플레이로 만들 수 있습니다. 오퍼레이터는 공작물만 로드하면 됩니다. 이는 픽스처가 부품 기준과 위치 제어를 관리했기 때문입니다. 이는 우리가 다른 부가가치 공정에 사용할 수 있는 셋업 시간을 크게 줄이는 데 도움이 됩니다. 이상적으로 셋업 시간을 줄이는 데 도움이 되는 픽스처 중 하나는 분당 금형 교체입니다. 셋업 시간을 줄이는 픽스처 예시: SMED(1분 금형 교체) 픽스처, 밀링 픽스처, 소프트 조, 육각 밀링 픽스처 등.

CNC 픽스처 유형

대부분의 사람들은 CNC 픽스처 분류에 익숙하지 않습니다. 걱정하지 마십시오. 이 섹션에서는 다양한 관점에서 CNC 픽스처 유형을 소개합니다.

CNC 가공 작업 기준

CNC 작업에 따라 분류하면 다섯 가지 유형의 CNC 지그가 있습니다. 다음은 CNC 픽스처에 대한 소개입니다.

선반 픽스처

CNC 선반 가공은 공작물이 단일 축으로 회전할 때 공작물 일부를 제거하는 CNC 가공 작업입니다. 선반 픽스처는 이 공정에 사용되는 CNC 픽스처입니다.

밀링 픽스처

CNC 밀링은 절삭 CNC 가공 공정입니다. 이 공정 동안 컴퓨터가 절삭 기계를 지시하여 공작물의 필요한 부분을 절단합니다. 밀링 픽스처는 이 공정에 사용되는 CNC 픽스처입니다.

드릴링 픽스처

드릴링은 제조 공정에서 인기 있는 공정이며, CNC 가공에서 더 인기가 있습니다. 이는 공작물에 구멍을 뚫는 것을 의미합니다. CNC 드릴링에 사용되는 CNC 픽스처를 CNC 드릴링 픽스처라고 합니다.

보링 픽스처

CNC 보링은 CNC 드릴링으로 뚫은 구멍을 확대하는 데 공구를 사용하는 CNC 가공 공정입니다. 이 공정에 사용되는 픽스처는 CNC 보링 픽스처입니다.

그라인딩 픽스처

CNC 그라인딩은 그라인더의 도움으로 공작물 일부를 제거하는 것을 포함합니다. 이는 CNC 밀링 절삭에 사용되는 또 다른 인기 있는 CNC 가공 공정입니다. 그라인딩 픽스처는 CNC 그라인딩 공정에 적합한 픽스처입니다.

일반적으로 CNC 가공 작업을 기반으로 CNC 픽스처에 대해 가치 있는 결론을 도출할 수 있습니다. 픽스처가 필요한 각 CNC 가공 작업에는 작업 이름이 있습니다. 따라서 CNC 호닝 지그, CNC 그라인딩 지그 같은 다른 도구도 사용할 수 있습니다.

용도별 분류

CNC 픽스처를 용도에 따라 분류할 수 있습니다. 이 범주에는 다섯 가지 유형의 CNC 클램프가 있습니다. 이 다섯 가지 측면에 대한 소개입니다.

범용 픽스처

범용 CNC 픽스처는 모든 공작물에 사용할 수 있으며 쉽게 조정할 수 있습니다. 픽스처의 각 부분은 조정 가능하며 어떤 공작물에도 맞도록 교체할 수 있습니다. 이름처럼 범용 램프는 매우 넓은 적용 범위를 가집니다.

전용 픽스처

전용 픽스처는 특정 공작물에 매우 적합한 CNC 픽스처입니다. 이 특정 공작물과 함께 사용할 때 안정성 측면에서 이점을 제공합니다. 사용 시 더 빠른 작업과 편의성을 가집니다.

조립 픽스처

조립 CNC 픽스처는 공작물을 고려한 후에만 나타날 수 있습니다. 픽스처는 그러한 공작물의 요구사항에 따라 결정됩니다. 조립은 특수한 방법으로 수행됩니다. 필요에 따라 삭제하거나 재사용할 수 있습니다.

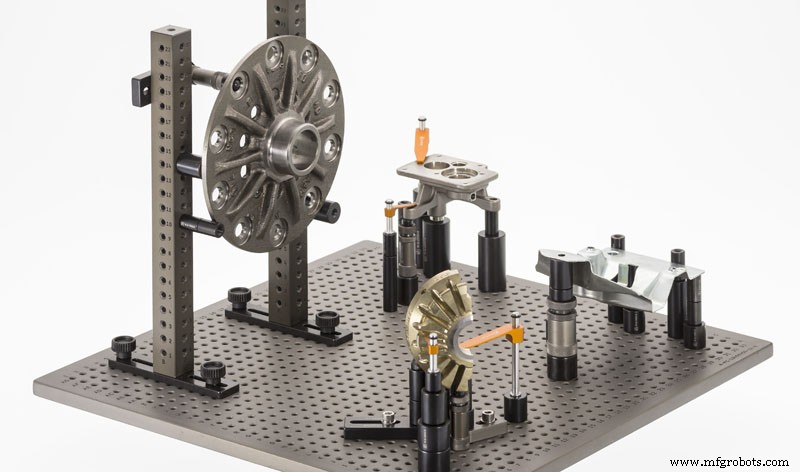

모듈러 픽스처

모듈러 픽스처는 어떤 공작물에도 맞도록 재구성하고 재배치하기 쉬운 픽스처입니다. 교환 가능한 구성요소에서 나오며 많은 공작물 처리에 이상적입니다. 공정 완료 후 픽스처를 제거할 수도 있습니다. 모듈러 픽스처는 더 나은 유연한 제조 공정을 제공합니다.

조합 픽스처

조합 고정 장치는 다양한 크기와 형상을 가집니다. 공작기계 기반으로 다양한 크기와 형상의 공작물을 가공하는 데 이상적입니다.

동력원별 분류

이것은 최종 분류 프로세스로 CNC 픽스처의 전원을 기반으로 합니다. 다음은 전원을 기반으로 한 여섯 가지 유형의 CNC 픽스처입니다.

수동 픽스처

공압 픽스처

유압 픽스처

전기 픽스처

자석 픽스처

진공 픽스처

CNC 픽스처를 설계하거나 사용하려 할 때 알아야 할 사항

CNC 픽스처를 사용하거나 올바른 CNC 픽스처 설계를 이해하기 위해 알아야 할 것이 많습니다. 다음은 CNC 픽스처 플랫폼이 이미 있거나 맞춤형 CNC 픽스처가 필요한지 여부를 아는 데 도움이 되는 정보입니다.

공차 향상

CNC 공구 및 픽스처는 제조 작업의 공차를 높이는 데 도움이 됩니다. 따라서 설정이 정밀도를 향상시키는지 확인하는 것이 중요합니다.

클램핑 시기 알기

클램핑 방식은 제품 품질에 큰 영향을 미칩니다. 공작물을 단단히 고정하는 것이 최선이라고 생각할 수 있지만, 그렇게 하지 마십시오.

중요 표면 참조

작업 시간을 단축하려면 공구에서 중요한 공작물을 참조해야 할 수 있습니다. 그러나 많은 표면을 참조하면 혼란을 초래할 수 있으므로 피해야 합니다.

경제성 고려

맞춤형 CNC 픽스처 설계 시 또 다른 중요한 고려사항은 경제성입니다. 제조할 부품 수와 필요한 픽스처 수를 알아야 합니다.
