엔지니어링 도면 기본 지식

산업 디자인의 넓은 개념에서 엔지니어링 도면 또는 기술 도면은 디자이너가 실제 생산에 참여하는 데 필수적인 기술입니다.

엔지니어링 도면은 표준화된 언어와 기호를 사용하여 제품 또는 부품 제조에 필요한 모든 정보를 정확하고 시각적으로 전달합니다. 이렇게 하면 개인적인 해석의 가능성이 거의 없이 그림을 쉽게 이해할 수 있습니다.

엔지니어링 도면이란 무엇입니까?

기계 도면, 제조 청사진, 도면 등으로도 알려진 엔지니어링 도면은 부품의 모양, 구조, 크기, 공차, 정밀도 및 기타 요구 사항을 평면도 형태로 표현하는 기술 도면입니다. 엔지니어링 구성 요소에 대한 요구 사항을 정의하고 설계 개념을 전달하는 데 도움이 됩니다.

도면은 보다 포괄적인 제조 도면, 제조 청사진, 기계 도면, 치수 도면 등을 작성하기 위한 시작점으로 사용할 수 있습니다. 누가 그렸고 누가 승인했는지와 같은 그림에 대한 세부 정보는 제목 블록이나 정보 상자에 포함됩니다. 주로 실제 부품(예:기계)과 그 정확한 치수를 그리고 점, 선, 호 등의 개체를 사용하는 것으로 구성됩니다. 치수의 비율은 도면의 윤곽에 맞게 적절하게 조정됩니다.

엔지니어링 도면을 사용하는 이유

개별 부품의 도면은 부품의 구조, 치수, 공차 및 기타 요구 사항을 시각적으로 보여줍니다. 제조 산업에서는 단일 부품 도면이 종종 처리 단위로 사용됩니다.

엔지니어는 조립 도면을 사용하여 특정 기능을 달성하기 위해 여러 부품으로 조립된 기계/장비를 표시할 수 있습니다. 조립 도면은 개별 부품의 실제 생산이 조립 요구 사항을 충족하는지 확인하는 데 자주 사용됩니다.

앞서 언급했듯이 이러한 기술 도면에는 부품 제조 또는 용접 및 조립품 제작에 대한 모든 정보가 포함되어 있습니다. 이 정보에는 치수, 부품 이름 및 번호 등이 포함됩니다. 결과적으로 제조 엔지니어는 도면이 있으면 두 번 생각하지 않고 생산 프로세스를 시작할 수 있습니다.

엔지니어링 도면의 기본 구성요소

제목 차단

도면의 오른쪽 하단 모서리에 있는 제목 블록을 읽는 것으로 시작합니다. 다른 유사한 정보 블록이 있지만 제목 블록은 도면이 인식해야 하는 컨텍스트로 사용됩니다.

엔지니어링 도면 블록의 문서 제목은 페이지의 오른쪽 하단 모서리에 있습니다. 정보 블록이라고도 하는 이 블록에는 부품 이름, 해당 부품에 작업한 사람의 이름(설계, 검사 및 승인), 회사 이름, 도면 번호 및 기타 관련 정보가 포함됩니다.

또한 측정 단위, 투영 각도, 표면 마감 표준, 비율 및 구성 재료와 같은 기술적 세부 사항이 포함됩니다. 제목 블록은 기술 도면의 모든 부분을 더 잘 이해하는 데 사용됩니다.

다양한 유형 선 그리기

엔지니어링 도면의 모든 선이 동일하게 생성되는 것은 아닙니다. 다양한 옵션으로 부품의 보이는 모서리와 숨겨진 모서리, 중심선 등을 표시할 수 있습니다.

연속선

선 그리기 또는 연속 선이 가장 일반적이며 선 그리기라고도 합니다. 물체의 물리적 경계를 시각적으로 표현한 것입니다. 즉, 실선을 사용하여 실제 개체를 그립니다. 다양한 선 두께를 사용하십시오. 외부 윤곽선에는 더 두꺼운 선, 내부 윤곽선에는 더 얇은 선.

은선

육안으로 볼 수 없는 선은 의도적으로 숨겨져 있던 정보를 드러낼 수 있습니다. 회전된 부품의 내부 단차 길이는 단면도 또는 단면도 대신 은선을 사용할 수 있습니다.

도면의 중심선 또는 격자선

중심선을 사용하여 구멍과 대칭 피쳐가 있는 부품을 표시할 수 있습니다. 대칭은 도면의 치수 수를 줄여 시각적으로 더 매력적이고 독자가 더 쉽게 이해할 수 있도록 합니다.

치수선

연장선은 측정 대상을 표시합니다. 치수선에는 연장선과 측정선의 상단(또는 아래 그림과 같이 내부) 사이에 두 개의 화살표가 있습니다.

파선 보기선

보기가 중단되면 중단 줄이 나타납니다. 길이 3000mm, 너비 10mm의 대칭 속성을 가진 부품이 있는 경우 스플리터를 사용하면 공간을 많이 차지하지 않고 모든 정보를 제공할 수 있습니다.

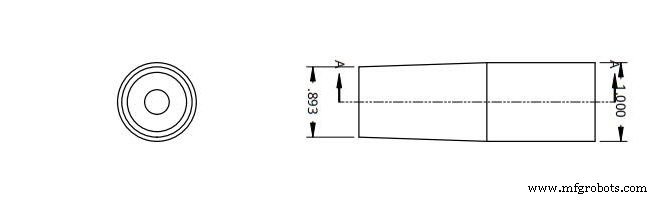

절단면 선

클리핑 보기를 사용할 때 클리핑 평면 선은 클리핑의 궤적을 표시합니다. 아래 이미지에서 A-A 절단선이 두 가지 유형의 구멍을 모두 볼 수 있게 하는 것을 볼 수 있습니다.

보기 유형

따라서 제조 도면에 자주 나타나는 다양한 유형의 보기를 자세히 살펴보겠습니다. 각각은 특정한 목적을 가지고 있습니다. 보기 추가는 콜아웃과 동일한 논리를 따라야 함을 기억하십시오. 필요한 만큼 적게 포함해야 합니다.

직교 보기

직교 뷰는 도면 콘텐츠의 핵심입니다. 3D 개체의 2D 표현을 직교 뷰 또는 직교 투영이라고 합니다.

따라서 2D 뷰는 부품 생산에 필요한 모든 정보를 제공해야 합니다. 이 표현은 길이 왜곡을 방지합니다.

필요한 모든 정보를 전달하는 가장 일반적인 방법으로 다중 뷰 도면은 일반적으로 세 가지 뷰로 구성됩니다.

전면 보기

평면도

측면도

상상할 수 있듯이 모든 정보를 표시하려면 몇 가지 추가 보기가 필요합니다. 적은 것이 더 많습니다.

등각 투영 보기

아래 이미지는 등각투영 뷰의 예입니다. 등각투영 도면은 3차원 개체를 나타냅니다. 모든 수직선은 수직으로 유지되고 평행선은 정면과 비교하여 30도 각도로 묘사됩니다.

수직선과 평행선은 실제 길이입니다. 이것은 예를 들어 자를 사용하여 종이 도면에서 직접 길이를 쉽게 측정하고 도면의 크기를 조정할 수 있음을 의미합니다. 각진 선에는 동일하게 적용되지 않습니다.

등각투시도와 투시도의 차이점을 이해하는 것이 중요합니다. 엔지니어는 착시보다는 크기에 충실합니다.

부분 보기

부분도는 물체의 일부를 기준 투영면에 투영하여 얻은 뷰입니다. 문자화살표를 사용하여 표현하고자 하는 부분과 투영방향을 표시하고, 뷰의 명칭을 표시한다. 로컬 보기는 기본 보기의 형태로 구성하거나 보기에 대한 구성의 형태로 구성하고 태그를 지정할 수 있습니다.

자세히 보기

상세 보기는 더 큰 보기의 선택된 부분을 클로즈업하여 제공합니다. 이것은 매우 큰 부품이 작은 영역에 많은 중요한 치수를 포함하는 경우에 특히 유용할 수 있습니다. 상세 보기를 사용하면 이러한 측정의 가독성을 높일 수 있습니다.

보조 보기

보조 뷰는 수평 또는 수직이 아닌 평면의 직교 뷰입니다. 왜곡 없이 경사진 표면을 렌더링하는 데 도움이 됩니다.

어셈블리 도면

많은 엔지니어의 도면은 조립 도면의 각 개별 부품에 대한 모든 정보를 실수로 포함하려고 시도합니다. 이를 방지하려면 생성 과정에서 이러한 도면의 목적을 염두에 두십시오. 조립이 쉬워야 합니다.

분해도, 단면도, 번호가 매겨진 부품, 일반 치수, 컷아웃, 상세도(또는 클로즈업)는 모두 이를 달성하는 데 사용할 수 있는 도구입니다.

용접, 볼트, 리벳 또는 기타 방법으로 각 부품이 어디로 가고 어떻게 연결되는지 명확해야 합니다. BOM이 도움이 될 수 있으므로 부품 번호, 이름 및 수량에 대해 제공된 정보가 정확한지 확인하십시오.

결론

엔지니어링 도면은 여전히 ​​엔지니어의 작업에서 중요한 부분이며 엔지니어링 도면은 아이디어와 의견을 전달하는 가장 좋은 방법 중 하나입니다. 설계 엔지니어의 작업 시간 중 약 20%가 필요합니다.

설계자와 엔지니어는 부품 기능을 명확하게 매핑하고 도면을 통해 중요한 정보를 전달하여 공급업체가 중요한 정보를 정확하게 캡처하고 설계 의도를 이해하며 가공 솔루션을 개발할 수 있도록 지원합니다.
