GD&T 평행도 기호
GD&T에는 두 가지 유형의 병렬 처리가 있습니다. 표면 또는 축을 제어하는 데 사용하는지 여부에 따라 표면 평행도 또는 축 평행도를 참조할 수 있습니다. 표면 평행도의 사용은 축 평행도보다 더 일반적입니다.
두 가지 유형의 GD&T 평행도의 목표는 형상 제어 프레임워크에 지정된 제약 조건에 따라 데이텀 요소(축 또는 평면)에 대한 평행도(0° 정렬)를 유지하는 것입니다.

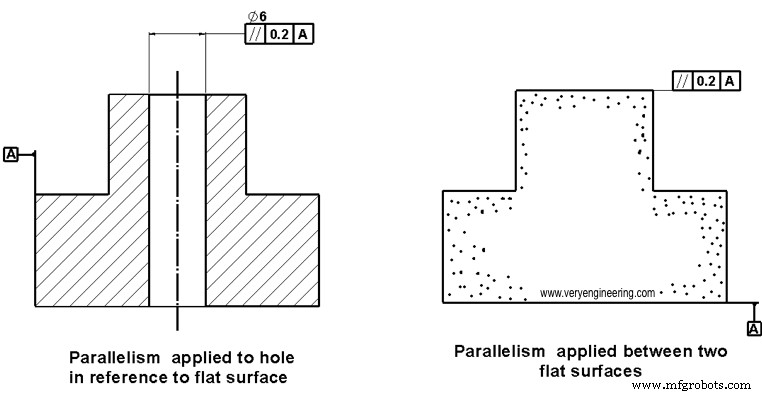

병렬 처리는 실제로 호출되는 참조 기능에 따라 GD&T의 두 가지 다른 기능입니다. 법선 형태 또는 표면 평행도는 두 표면 또는 피쳐 간의 평행도를 제어하는 허용오차입니다. 표면 모양의 제어는 허용 범위로 두 개의 평행한 평면이 있는 평탄도와 유사합니다. 축 평행도는 데이텀 평면 또는 축에 대한 특정 부품의 중심 축의 평행도를 제어하는 공차입니다. 축 형태는 이론상 완벽하게 평행한 축을 중심으로 한 원통에 의해 결정됩니다.

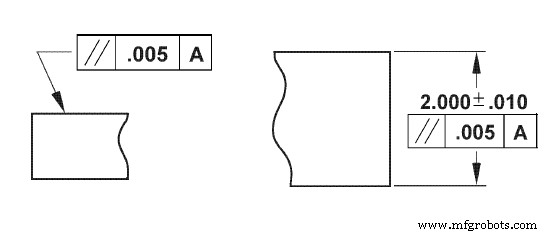

표면 평행도의 경우 평행도 공차 영역은 이론적으로 정확한 두 개의 평행 평면으로 구성됩니다. 두 평면 사이의 거리는 치수의 공차 한계입니다. 평면 또는 중앙 평면의 모든 점은 승인될 부품에 대해 두 개의 평행한 평면에 있어야 합니다.
축 평행도는 원통형 공차 영역을 만듭니다. 데이텀에 평행한 핀이나 구멍과 같은 치수 피쳐의 축을 고정하는 데 사용됩니다. 부품이 사양을 충족하려면 피쳐 중심축의 모든 점이 이 원통형 영역 내에 있어야 합니다. 이러한 유형의 영역에서 허용 각도 편차는 원통형 영역의 직경을 줄이거나 늘려서 제어할 수 있습니다.
평행도와 평탄도는 여러 수준에서 서로 유사합니다. 그들은 모두 유사한 허용 범위를 가지고 있습니다. 기본적으로 적용되는 표면의 평탄도를 제어합니다. 측정 방법은 동일합니다.
그러나 이 둘을 구별하는 데 도움이 될 수 있는 몇 가지 주요 차이점이 있습니다. 예를 들어, 평행도는 다른 모든 방향 제어와 마찬가지로 데이텀 없이 작동할 수 없습니다. 서피스의 기울기를 데이텀 평면과 비교하여 공차 영역을 생성합니다.
반면에 평탄도 공차를 사용할 때 표면은 자체적으로 측정됩니다. 평면도가 한계 내에 있는 한 기울기는 중요하지 않습니다. 평행도 치수를 사용하면 영역을 변환하거나 이동할 수 있지만 데이텀에 대해 기울어지지는 않습니다.
병렬도는 측정하기 쉽습니다. 평탄도와 마찬가지로 게이지는 참조 표면 또는 형상을 통과합니다. 그러나 평탄도와 달리 부품은 부품 측정을 위한 기준으로 사용되는 화강암 블록 또는 평면에 구속됩니다.
병렬성을 측정하는 방법에는 여러 가지가 있습니다. 가장 일반적으로 사용되는 방법은 기준판 평행 측정입니다. 이 방법에서는 구성 요소가 평평한 바닥에 배치됩니다. 원하는 정확도 수준에 따라 데이터가 깨끗하고 정확해야 합니다.
그러면 다이얼 표시기가 표면을 가로질러 움직입니다. 측정항목이 허용 범위 내에 있어야 합니다. 그렇지 않으면 구성 요소의 병렬 처리가 실패합니다.
허용 오차 요구 사항이 매우 엄격한 경우 일정한 실내 온도에서 측정해야 합니다. 일부 재료는 온도 변화에 따라 팽창하거나 수축하기 때문에 온도의 작은 변화라도 이 값에 영향을 줄 수 있습니다.
