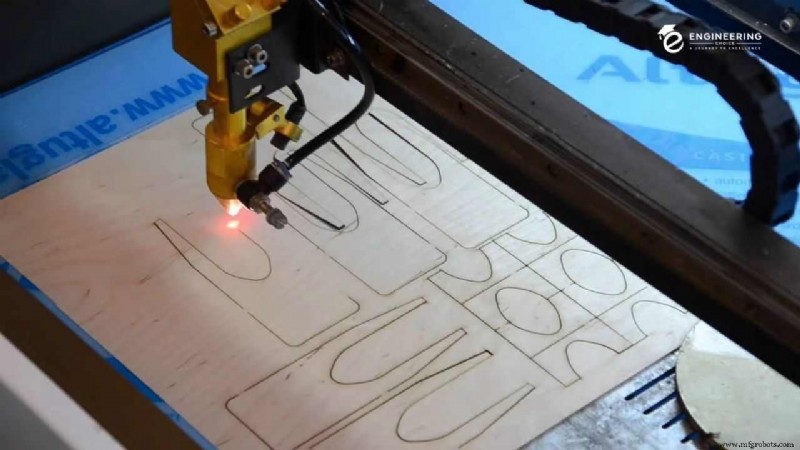

레이저 커팅 완벽 해설: 원리, 종류, 장단점 및 응용 분야

레이저 커팅은 강렬한 집속 광선인 레이저를 이용해 재료를 절단하는 비전통적 가공 방식입니다. 절단 과정에서 재료가 지속적으로 제거되는 감산 제조 공법입니다. 이는 기화, 용융, 화학적 에이블레이션, 제어된 균열 전파를 통해 이루어집니다.

레이저 광학계는 CNC(컴퓨터 수치 제어)로 디지털 제어되어 5마이크론 직경의 미세 홀 가공이 가능합니다. 또한 공정 중 잔류 응력이 발생하지 않아 섬세하고 깨지기 쉬운 재료도 절단할 수 있습니다.

레이저 커팅 작동 원리

레이저 커팅 장비는 CNC 장비와 유사하게 작동하지만 고출력 레이저를 사용합니다. 레이저가 CNC와 광학 장비를 통해 재료나 빔을 가이드합니다. 장비는 CNC 또는 G-코드를 사용해 재료를 절단하고 모션을 제어합니다.

레이저 빔이 집속되면 재료가 녹고, 기화하고, 연소합니다. 이때 가스 제트로 재료를 불어주면 고품질의 마감 모서리면을 얻을 수 있습니다. 레이저 빔 생성은 밀폐된 용기에서 램프나 전기 방전으로 발광 물질을 자극해 이루어집니다.

발광 물질의 증폭은 부분 반사경을 통한 내부 반사 후 발생합니다. 이 현상은 단색 광선으로 충분한 에너지가 축적되어 빠져나올 때까지 계속됩니다. 광섬유나 거울로 가공 영역에 초점을 맞추면 빛의 강도가 증가합니다.

레이저 빔 직경은 가장 얇은 부분에서 0.32mm 이하입니다. 반면 절단 폭(커프)은 0.10mm까지 작아질 수 있으나, 이는 재료 두께에 따라 달라집니다. 재료 가장자리에서 시작하지 않고 내부에서 절단할 때는 천공(피어싱) 공정을 사용합니다.

레이저 커팅 종류

절단용으로는 CO2, Nd-YAG(네오디뮴 이트륨 알루미늄 가넷), 파이버 레이저 세 가지 주요 유형이 있습니다. 레이저 빔 생성에 사용되는 기본 재료가 다릅니다.

이산화탄소(CO2) 레이저

기체 방전 매질에 이산화탄소 10-20%, 질소 10-20%, 미량의 수소와 크세논, 헬륨이 채워져 있습니다. 레이저 펌핑은 빛이 아닌 방전 전류로 수행됩니다.

방전이 발광 매질을 통과하면 질소 분자가 높은 에너지 준위로 들뜹니다. 이 들뜬 질소 분자는 광자 방출로 에너지를 잃지 않고, 진동 모드 에너지를 CO2 분자로 전달합니다. 이 과정은 대부분의 CO2 분자가 전달 가능한 상태가 될 때까지 계속됩니다. CO2 분자는 10.6µm 또는 9.6µm 파장의 적외선을 방출하며 낮은 에너지 준위로 돌아옵니다.

공진 거울은 이 파장의 광자를 반사하도록 설계되어 있습니다. 부분 반사경이 적외선 빔을 방출해 재료를 절단합니다. 적외선 방출 후 CO2 분자는 남은 에너지를 도핑된 헬륨 원자에 전달해 바닥 상태로 돌아옵니다. 차가운 헬륨 원자가 뜨거워지면 레이저 냉각 시스템이 식혀줍니다. CO2 레이저 효율은 약 30%로 다른 레이저보다 높습니다.

결정(루비, Nd, Nd-YAG) 레이저

CO2 레이저와 달리 고체 레이저로, 합성 결정을 발광 매질로 사용합니다. 가장 흔한 것은 1% 이온화 네오디뮴(Nd3+)으로 도핑된 YAG(Y3Al5O12) 결정입니다.

이 결정의 Nd 이온이 Y 이온을 대체합니다. 로드 길이는 약 10cm, 직경 6-9cm입니다. YAG 로드 양단은 연마되어 고반사체로 코팅되어 공진기 시스템 역할을 합니다.

크립톤 플래시램프나 레이저 다이오드로 펌핑합니다. 이 펌핑으로 네오디뮴 이온이 높은 에너지 준위로 들뜹니다. 시간이 지나면 들뜬 네오디뮴 이온이 광자 방출 없이 더 낮고 안정한 상태(아랫준위)로 전이합니다. 이 과정이 매질이 들뜬 Nd 이온으로 채워질 때까지 계속됩니다. 열화 상태에서 Nd 이온은 1064nm 파장의 적외선을 방출합니다.

파이버 레이저(Fiber Lasers)

기체(CO2)나 결정(Nd-YAG) 대신 광섬유를 이용해 빛을 방출하는 비교적 새로운 형태의 레이저입니다. 광섬유를 사용하므로 결정 레이저와 유사하게 작동하는 고체 레이저입니다.

광섬유는 에르븀(Erbium)과 이터븀(Ytterbium) 같은 원소로 도핑됩니다. 에르븀은 1528-1620nm, 이터븀은 1030nm, 1064nm, 1080nm 파장의 빛을 생성합니다.

빛이 광섬유를 통과할 때 최소한의 에너지 손실로 내부에 머무르므로, 정밀한 정렬이 필요한 다른 유형보다 안정적입니다.

레이저 커팅 장비의 장점

높은 정밀도와 정확성

레이저는 집속된 빛으로 극도의 정밀도로 물체를 절단합니다. 레이저는 강력하면서도 미세해 재료를 비교할 수 없는 정밀도로 녹이고 기화시킵니다. 레이저 공차는 일반적으로 0.003-0.006mm 범위입니다.

플라즈마 커터 공차는 약 0.02mm로 레이저보다 높고, 다른 절단 도구는 1-3mm 이상입니다. 제조 공정에서 고정밀·고정확도 장비가 필요하다면 레이저 커터가 선호됩니다. 따라서 엄격한 공차가 요구되는 항공우주 산업에서 레이저 커팅을 사용합니다.

낮은 비용과 경제성

레이저 커팅은 동급의 다른 CNC 장비 대비 경제적 이점이 있습니다. 맞춤형 툴이 더 이상 필요 없으며, 추가 절삭 공구가 불필요해 프로젝트별 장비 개조도 필요 없습니다.

비접촉 방식이라 공구 마모가 없고, 기계 부품이 적어 기존 제조 장비 대비 유지보수 비용이 낮습니다. 장비 운영 비용도 전통적 제조 도구보다 낮습니다.

극도로 복잡한 작업에 적합

다른 절단 기술로는 너무 복잡한 작업도 레이저 커터로는 단순해집니다. 레이저는 재료의 가장 얇은 모서리에서도 작동합니다. 절단부가 약간 왜곡되거나 뒤틀릴 수 있지만, 복잡한 형상을 신속하게 제작할 수 있습니다. 레이저 커팅은 넓은 공차 범위와 다양한 재료 대응이 가능합니다.

높은 자재 이용률과 적은 폐기물

레이저 커터로 재료를 절단하면 매우 적은 양만 폐기됩니다. 이는 상당한 재료 손실이 발생하는 다른 장비와 차별화됩니다. 레이저 커터로 제조업체는 자재 활용도를 극대화할 수 있습니다. 자원이 효율적으로 사용되면 폐기물이 줄고 생산 비용이 감소합니다.

손상 방지

레이저 커팅의 또 다른 이점은 가장 좁은 재료에도 손상을 주지 않는다는 점입니다. 고열이 사용된다는 오해로 변형이나 손상이 불가피하다고 믿는 경우가 많습니다.

하지만 열영향부는 매우 작은 영역에 국한되며 공차에 영향을 주지 않습니다. 레이저 시트 절단은 놀랍도록 빨라 가공 시간이 짧습니다. 결과적으로 제조업체는 휨과 변형을 쉽게 방지할 수 있습니다.

낮은 전력 소비

실제 절단을 위해서는 많은 전력이 필요해 보이지만, 레이저 커팅 장비는 움직이는 부품이 없어 에너지 소비를 줄입니다. 반면 가동 부품이 있는 장비는 더 많은 에너지를 소비합니다. 또한 레이저 커터는 매우 빠르게 재료를 절단해 시간과 전력을 절약합니다. 에너지 소비가 적으면 운영 비용도 줄어듭니다.

다양한 재료 호환성

이 장비는 다양한 재료에서 작동한다는 점이 흥미롭습니다. 절단 외에도 마킹, 드릴링, 조각 등 다른 공정에도 활용됩니다. 이러한 다양한 작업을 위해 공구를 교체하거나 변경할 필요가 없습니다.

레이저 커팅은 금속에 국한되지 않습니다. 목재, 알루미늄, 플라스틱, 구리, 황동 등도 절단 가능합니다. 거의 모든 종류의 재료를 쉽게 절단할 수 있어 다재다능한 공정입니다.

레이저 커팅 장비의 단점

레이저 커팅은 많은 장점이 있지만 인지해야 할 단점도 있습니다.

• 플라스틱 절단 시 유독 가스가 발생해 환기 설비가 필요하며 이는 비용이 많이 듭니다.
• 효과적인 레이저 커팅은 부품 두께, 피삭재, 레이저 종류에 따라 달라집니다. 적절한 관리 없이 절단하면 재료가 타거나, 올바른 레이저 강도를 사용하지 않으면 일부 금속이 변색될 수 있습니다.
• 플라즈마 커팅이 여전히 레이저보다 두꺼운 판재 절단이 가능하지만, 레이저 기술 발전으로 격차는 좁혀지고 있습니다. 다만 장비 비용은 여전히 높습니다.
• 자동화 공정이지만 시운전과 유지보수에는 인력이 필요하며, 작업자가 레이저에 접촉하면 심각한 화상 위험이 있습니다.

레이저 커팅 응용 분야

앞서 언급했듯 레이저 커팅은 끊임없이 진화하는 흥미로운 분야입니다.

현재 가장 널리 쓰이는 레이저 커팅 용례는 다음과 같습니다.

자동차 산업

레이저 커팅은 부품을 상대적으로 빠르고 정확하게 재현할 수 있어 자동차 산업에서 입지를 다졌습니다. 다양한 형태와 크기의 부품을 정확하게 재현하는 것이 자동차 분야에서 핵심입니다. 레이저 커팅으로 금속과 플라스틱을 절단해 차체 부품, 전자 부품, 내장 커버, 버튼 등을 만듭니다.

또한 레이저 커팅 장비로 자동차 내장 버튼을 조각해 광투과를 가능하게 하고, 제조 부품에 일련번호와 부품 번호를 각인합니다. 부품 제작용 금형도 레이저로 절단할 수 있습니다.

레이저 커팅은 하이드로포밍 부품 절단에 적합합니다. 이들은 차량 구조를 지지하는 견고한 튜브로, 주로 엔진 프레임이나 계기판 제작에 쓰입니다.

금형 및 툴링 산업

앞서 언급했듯 레이저 커팅으로 중복 부품용 금형을 만들 수 있습니다. 레이저의 금속 내 다양한 깊이 절단 능력으로, 반복적인 다이 커팅 공정에서 일관되게 사용되는 스탬핑 부품용 초정밀 금형을 제작할 수 있습니다.

레이저 커팅으로 금형을 복제하는 것도 빠르고 정확합니다. 사출 금형도 레이저 커팅으로 동일한 정밀도로 제작 가능합니다. 이는 금형 제작 공정을 단순화하고 정확한 금형 복제를 훨씬 더 빠르고 비용 효율적인 절차로 만듭니다.

공구 제조에서는 레이저 커터로 자동차 산업용 마킹과 조각, 단순 수공구 제작에 활용합니다. 레이저 커터의 속도는 강금속 가공에서 다이 커팅보다 나을 수 있습니다. 재료 활용의 다재다능함 덕분에 대부분의 공구 고무 손잡이에 회사 로고와 공구 정보를 레이저 조각할 수도 있습니다.

주얼리 산업

레이저 커팅의 정밀함은 주얼리 제작 공정에 쉽게 적용됩니다. 예를 들어 많은 소형 기어가 들어간 시계를 상상해 보세요. 레이저로 정밀하게 기어를 절단하면 폐기물이 줄고 생산 시간이 단축됩니다. 또한 레이저 조각 기능으로 제조 공정 중 부품에 마킹할 수 있습니다.

레이저는 정밀한 형상과 두께를 절단할 수 있어 주얼리 제작에도 쓰입니다. 정확한 너비, 깊이, 직경의 반지나 팔찌를 쉽게 만들 수 있습니다. 레이저로 내외부 표면에 디자인과 문구를 조각할 수도 있습니다.

의료 기기 제조

의료 산업에서 레이저 커팅의 가장 큰 장점은 레이저 수술과 의료 제품 제작입니다.

레이저 수술로 외과의는 정밀한 절개가 가능하고 환자 회복이 빠릅니다. 레이저 절단 부품으로 환자 삶의 질을 높이는 의료 기기를 만듭니다. 예를 들어 스텐트, 밸브 프레임, 혈관 클립, 뼈 힌지, 유연 샤프트, 리머 등은 모두 레이저 절단 부품으로 제작됩니다.

세라믹 제조

세라믹은 엔지니어들이 다양한 용도로 활용할 수 있는 특성을 가집니다. 낮은 전기·열전도율로 훌륭한 절연체입니다. 다른 화학물질과 반응하지 않으며 융점이 높고 매우 내구성이 뛰어납니다.

레이저는 모서리 품질을 희생하지 않고 가공 시간을 단축해 세라믹 절단에 자주 사용됩니다. 항공기 제트 엔진, 전기 모터, 스피커, 헤드폰, 발전기, 전기밥솥, 백열등에도 세라믹 부품이 쓰입니다.

실리콘 제조

레이저 커팅의 이점을 누릴 수 있는 또 다른 재료는 실리콘으로, 용도가 매우 다양합니다. 정밀 절단으로 엔지니어들은 다른 절단 방식보다 더 작은 실리콘 부품을 생산할 수 있습니다.

실리콘은 고온과 노화에 강하고 가공이 쉽습니다. 일반적인 실리콘 응용 분야는 컴퓨터, 전자제품, 섬유, 가정용품, 자동차, 건설입니다.

결론

레이저 커팅의 도입은 제조 산업에 귀중한 이점을 제공했습니다. 이 장비는 여러 재료를 한 번에 절단해 시간을 절약하고 운영 비용을 줄여줍니다. 레이저 커팅의 장단점을 이해하면 프로젝트에 최적의 선택을 내리는 데 도움이 될 것입니다.
