레이저 빔 머시닝(Laser Beam Machining, LBM)이란?

레이저 빔 머시닝(LBM)은 레이저 빔에서 방출되는 열을 이용한 가공 방식입니다. 이 공정은 열에너지를 사용해 금속 및 비금속 표면에서 재료를 제거합니다. 고주파 단색광이 표면에 조사되면 광자 충격으로 가열, 용융, 기화가 일어납니다.

레이저 빔 머시닝은 열전도율이 낮은 취성 재료에 가장 적합하지만 대부분의 재료에 적용 가능합니다.

유리를 녹이지 않고 레이저 빔 머시닝을 수행할 수 있습니다. 감광성 유리(Photosensitive Glass)의 경우 레이저가 유리의 화학 구조를 변화시켜 선택적 에칭(Etching)이 가능하게 합니다. 이 유리는 '포토 머시너블 글라스(Photo-machinable Glass)'라고도 불립니다.

포토 머시너블 글라스의 장점은 정밀한 수직 벽면을 생성할 수 있고, 원본 유리가 유전자 분석용 기판 등 다양한 생물학적 응용에 적합하다는 점입니다.

레이저 빔 머시닝 정의

레이저 빔 머시닝은 레이저 광으로 작업이 수행되는 비전통적 가공 방식입니다. 레이저 광이 공작물에 최대 온도로 조사되어 공작물이 용융됩니다. 열에너지를 사용해 금속 표면에서 재료를 제거하는 공정입니다.

레이저 종류(Types of Lasers)

기체 레이저, 고체 레이저, 엑시머 레이저 등 다양한 레이저가 있습니다.

가장 흔히 사용되는 기체로는 He-Ne, Ar, 이산화탄소 레이저가 있습니다.

고체 레이저(Solid-State Lasers)

희토류 원소를 다양한 호스트 재료에 도핑해 만듭니다. 기체 레이저와 달리 고체 레이저는 플래시램프나 아크램프로 광학적으로 펌핑됩니다. 루비(Ruby)가 이 유형에서 자주 사용되는 호스트 재료 중 하나입니다.

루비 레이저는 합성 루비 결정을 레이저 매질로 하는 고체 레이저 유형입니다. 합성 루비 로드는 제논 플래시튜브로 광학적으로 펌핑된 후 활성 레이저 매질로 사용됩니다.

YAG는 이트륨 알루미늄 가넷(Yttrium Aluminum Garnet) 결정으로 고체 레이저에 사용되며, Nd:YAG는 네오디뮴 도핑 이트륨 알루미늄 가넷 결정으로 고체 레이저의 레이저 매질로 사용됩니다.

YAG 레이저는 고에너지의 빛 파장을 방출합니다. Nd:유리(Nd:glass)는 규산염 또는 인산염 재료로 만든 네오디뮴 도핑 이득 매질로 파이버 레이저에 사용됩니다.

레이저 빔 머시닝 주요 구성 부품

1. 전원 공급장치(Power Supply)

레이저에는 고전압이 필요합니다. 전자가 여기 상태(작동 준비 상태)가 되도록 시스템에 전력을 공급합니다.

2. 플래시램프(Flash Lamps)

매우 짧은 시간 동안 백색의 결맞음 빛을 제공하는 데 사용됩니다.

3. 커패시터(Capacitor)

일반적으로 전하를 저장하고 방출하는 역할을 합니다. 여기서는 플래싱 공정 중에 사용됩니다.

4. 반사경(Reflecting Mirror)

빛을 공작물로 직접 반사하는 데 사용됩니다. 내부용과 외부용 두 가지 유형이 있습니다.

5. 렌즈(Lense)

시야 확보용으로 제공됩니다. 공작물 표시를 확대해 보여주어 작업 수행을 용이하게 합니다.

6. 공작물(Workpiece)

작업이 수행될 대상물입니다. 예를 들어 인체에 레이저 수술이 필요하면 우리가 이 기계의 공작물이 되며, 제조 현장에서는 드릴링이나 홀 가공이 필요한 물체가 공작물이 됩니다.

레이저 빔 머시닝 작동 원리

이 공정에서 레이저 빔은 단색광으로 불리며, 렌즈를 통해 공작물에 초점을 맞춰 극도로 높은 에너지 밀도를 부여해 모든 재료를 용융 및 기화시킵니다.

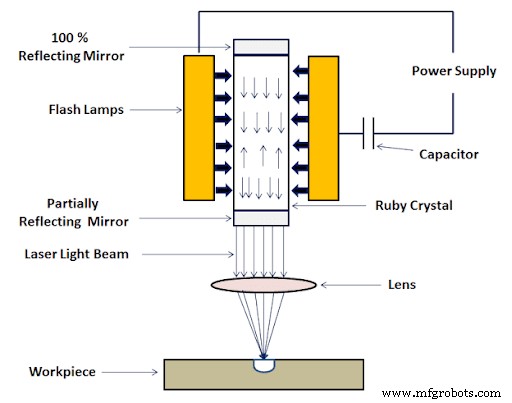

레이저 크리스탈(루비)은 위 그림과 같이 평평한 반사단이 있는 원통형으로, 약 1000W의 플래시램프 코일에 배치됩니다.

제논에서 나오는 고강도 백색광으로 플래시가 시뮬레이션됩니다. 크리스탈이 들뜨고 레이저 빔을 방출하며, 이는 렌즈를 통해 공작물에 초점됩니다.

생성된 빔은 극도로 좁아 핀포인트 영역에 1000 kW/cm²의 전력 밀도로 초점될 수 있습니다. 이로 인해 고열이 발생하고 금속 부분이 용융 및 기화됩니다.

레이저 빔 머시닝 응용 분야

레이저는 용접, 클래딩(Cladding), 마킹, 표면 처리, 드릴링, 절단 등 다양한 제조 공정에 사용됩니다. 자동차, 조선, 항공우주, 철강, 전자, 의료 산업에서 복잡한 부품의 정밀 가공에 활용됩니다.

• 레이저 용접: 최대 100mm/s 속도로 용접 가능하며 이종 금속 용접이 가능함
• 레이저 클래딩: 저렴하거나 약한 부품을 더 단단한 재료로 코팅해 표면 품질 개선
• 드릴링 및 절단: 절삭 공구와의 접촉이 없어 마모가 거의 없음
• 레이저 밀링: 3차원 공정으로 두 개의 레이저가 필요하지만 부품 가공 비용을 대폭 절감
• 표면 특성 변경: 레이저로 공작물 표면 물성 변경 가능

레이저 빔 머시닝의 적용은 산업에 따라 다릅니다. 경공업에서는 금속 조각과 드릴링에, 전자 산업에서는 와이어 스트리핑과 회로 스키빙(Skiving)에, 의료 산업에서는 성형 수술과 제모에 사용됩니다.

레이저 빔 머시닝 장점

• 레이저 빔이 단색이고 평행(에탕듀 영)이라 작은 직경으로 초점화 가능하며, 1mm² 면적당 최대 100MW 출력 생성 가능
• 기존 절단 방식이 어려운 거의 모든 재료에 조각 및 절단 가능
• 다양한 레이저 유형이 각각 다른 용도로 사용됨
• 공구와 공작물 간 물리적 접촉이 없어 마모율이 낮아 유지보수 비용이 적당함
• 레이저 빔 가공은 고정밀이며, 대부분 추가 마감 공정이 불필요
• 가스와 결합해 절단 효율 향상, 표면 산화 최소화, 용융/기화 물질로부터 공작물 표면 보호 가능

레이저 빔 머시닝 단점

• 레이저 빔 장비 초기 구매 비용이 적당히 높음. 가공 보조 액세서리 다수가 레이저 빔 자체만큼 중요해 초기 비용이 더 증가
• 가공 장비 취급과 유지보수에 고도로 훈련된 인력 필요. 레이저 빔 조작은 비교적 기술적이라 전문가 서비스 필요
• 대량 금속 가공에는 부적합
• 에너지 소비가 많음
• 융점이 높은 공작물은 깊은 절단이 어렵고 보통 테이퍼(Taper) 발생

자주 묻는 질문(FAQ)

레이저 빔 머시닝이란?

레이저 빔에서 방출되는 열을 이용한 가공 방식으로, 열에너지를 사용해 금속 및 비금속 표면에서 재료를 제거합니다.

레이저 빔 머시닝의 장점은?

주요 장점: 복잡한 절단 패턴 자동화 용이, 공구 마모/파손 없음, 얕은 각도 절단 가능, 빠른 절단 속도. 비접촉 공정이라 레이저와 재료 간 에너지 전달은 조사(Irradiation)로 이루어짐.

레이저 빔 머시닝에 어떤 레이저가 쓰이나요?

기체 레이저(CO2, 엑시머), 고체 레이저(Nd:YAG, YAG), 펨토초 레이저 등이 가장 널리 쓰입니다.

레이저 빔 머시닝 원리는?

레이저 빔을 공작물에 초점화해 기계 가공합니다. 레이저 빔이 공작물 표면에 닿으면 열에너지가 표면으로 전달되어 가열, 용융, 증발, 결국 공작물이 됩니다.

레이저 빔의 특성은?

레이저 빔의 가장 특징적인 속성은 (i) 단색성, (ii) 결맞음(공간적·시간적), (iii) 지향성, (iv) 밝기입니다.

LBM 공정에 어떤 레이저 재료가 쓰이나요?

고체 레이저 카테고리에서 개발된 다수 레이저 유형 중 Nd:YAG가 LBM 응용에 주로 사용됩니다. Nd:YAG, 루비, Nd-유리 같은 고체 레이저가 금속 가공에 많이 쓰입니다. Nd:YAG 레이저는 세라믹 재료에도 사용 가능.

레이저 제조란?

레이저 기반 제조는 현재 세라믹부터 폴리머, 금속까지 다양한 재료를 가공하는 여러 산업에 적용됩니다. 레이저 기술 발전으로 전례 없는 정밀도와 효율로 거의 모든 재료의 레이저 가공이 가능해졌습니다.

레이저 빔 머시닝은 전체 작업 중 진공 환경이 필요한가요?

아니요. 레이저 빔 머시닝은 더 다재다능해 금속과 비금속 모두에 사용 가능하며 진공 환경이 필요하지 않습니다. 설명: LBM 공정에서 열영향부는 다른 비전통적 가공 공정 대비 더 작은 영역을 가집니다.

레이저 종류는?

이득 매질(Gain Medium) 기준으로 레이저는 5가지 주요 유형으로 분류됩니다:

• 기체 레이저(Gas Lasers)
• 고체 레이저(Solid-State Lasers)
• 파이버 레이저(Fiber Lasers)
• 액체 레이저/염료 레이저(Liquid Lasers/Dye Lasers)
• 반도체 레이저/레이저 다이오드(Semiconductor Lasers/Laser Diodes)

레이저 빔의 주요 특성과 응용은?

레이저는 자극 방출로 증폭된 고도로 집속된 좁은 빛을 투사하는 장치입니다. 레이저는 결맞음, 직진성, 단색성이라는 3가지 특성을 가지며, 이 세 가지 특성이 작은 초점에서 강한 출력을 만듭니다.

레이저 빔으로 가공 가능한 재료는?

레이저 빔 머시닝은 공작물의 전기 전도성과 무관합니다. 플라스틱부터 다이아몬드까지 광범위한 재료 가공 가능. 드릴링, 절단, 그루빙, 스크라이빙, 마킹, 세척, 터닝 등 다양한 재료 가공 기술 제공.

왜 레이저 빔 머시닝으로 큰 구멍을 못 만드나요?

일정 전력 밀도 이상의 레이저 조사로 재료 용융·기화 및 고체 입자 배출이 일어납니다. 구멍 직경과 깊이가 증가하면 배출된 고체 입자가 녹아 구멍 벽과 바닥에 퇴적되므로 깊은 구멍 드릴링에 부적합합니다.

레이저 빔 머시닝 장비 운영 비용은?

가공 속도가 매우 빠르고 셋업 시간이 경제적입니다.

레이저 빔 머시닝 장비 운영 비용은?(중복)

LBM 장비 운영 비용은 낮지만 장비 자체 비용은 고가입니다.

레이저 기술은 무엇을 하나요?

레이저 장치는 빛을 사용해 이미지와 텍스트를 저장, 전송, 인쇄하며 수술과 무기를 포함한 광범위한 다른 응용에도 사용됩니다. 레이저의 결맞음 복사가 특별한 강도를 부여합니다.

레이저 빔 머시닝에서 인구 역전(Population Inversion)이란?

• 레이저 작동을 위해 고에너지 상태 원자 개체수를 증가시켜야 함. N2 > N1로 고에너지 준위 개체수를 늘리는 과정을 인구 역전이라 함.
• 인구 역전을 달성하는 방법을 펌핑(Pumping)이라 함.

레이저 가공 응용 분야는?

용접, 클래딩, 마킹, 표면 처리, 드릴링, 절단 등 제조 공정에 사용. 자동차, 조선, 항공우주, 철강, 전자, 의료 산업에서 복잡한 부품 정밀 가공에 활용.

레이저 빔 머시닝에 전자빔이 쓰이나요?

아니요. 고강도 집속 전자빔은 열을 공급해 재료를 제거하는 전자빔 머시닝(EBM)에 쓰입니다. 레이저 빔 머시닝은 고강도 레이저(결맞음 광자)를 사용합니다.

레이저 빔을 발명한 사람은?

휴즈 연구소(Hughes Research Laboratories)의 시어도어 메이먼(Theodore Maiman)이 최초 작동 레이저 개발. 1960년 휴즈 연구소에서 최초 작동 레이저 개발, 3개월 뒤 네이처(Nature)에 논문 게재.

3등급 레이저(Class 3 Laser)란?

중출력 레이저 또는 레이저 시스템으로 직접 빔 관람 방지를 위한 제어 조치 필요. 제어 조치는 눈의 주빔 또는 정반사 빔 노출 방지 강조.

LBM의 한계는?

LBM은 얇은 단면과 소량 재료 제거에만 적용 가능. 구멍 크기 제어 어려움. 드릴링된 구멍에 약간의 테이퍼 형성 가능성 있어 큰 구멍에 부적합.

레이저 빔은 언제 발명되었나요?

1958년 12월: 레이저 발명. 가끔 과학적 돌파구가 일상생활에 혁명적 영향을 미칩니다. 레이저 발명이 그 예로, Light Amplification by Stimulated Emission of Radiation(유도 방출에 의한 빛 증폭)의 약자.

레이저로 금속을 자를 수 있나요?

레이저는 많은 재료를 절단할 수 있으며, 주로 탄소강, 연강, 스테인리스강, 강합금, 알루미늄 등 일부 금속 유형에 사용됩니다.
