래피드 프로토타이핑(Rapid Prototyping)은 3D 컴퓨터 지원 설계(CAD)를 사용하여 물리적 부품, 모델 또는 조립품을 빠르게 제작하는 기술입니다. 부품, 모델 또는 조립품의 제작은 일반적으로 적층 제조(Additive Manufacturing) 방식, 즉 3D 프린팅을 통해 완료됩니다.
래피드 프로토타이핑은 제품을 신속하게 평가할 수 있는 무언가를 만드는 과정입니다. 엔지니어링에서 프로토타입은 제품의 초기 버전입니다. 래피드 프로토타이핑을 통해 기업은 기술을 테스트하고 분석할 수 있습니다.
설계가 제안된 최종 제품과 거의 일치하면 고충실도(High-Fidelity) 프로토타입이라 하며, 프로토타입과 최종 제품 사이에 뚜렷한 차이가 있으면 저충실도(Low-Fidelity) 프로토타입이라고 합니다.
즉, 래피드 프로토타이핑은 하나의 테스트 방법입니다. 제품의 미래와 고객 반응에서의 성공 가능성을 분석할 수 있습니다. 분석 결과는 해당 제품이 잘 작동할지 여부를 알려줍니다. 기업은 제품 개발의 모든 단계에서 이 프로세스를 활용합니다.
효율성 덕분에 프로세스가 더 저렴하고 빨라집니다. 이는 제품을 만들 때 더 많은 유연성과 오류 수정의 여지를 제공하며, 장기적으로 다른 방법보다 더 유익합니다.
더보기: 3D 프린팅이란?

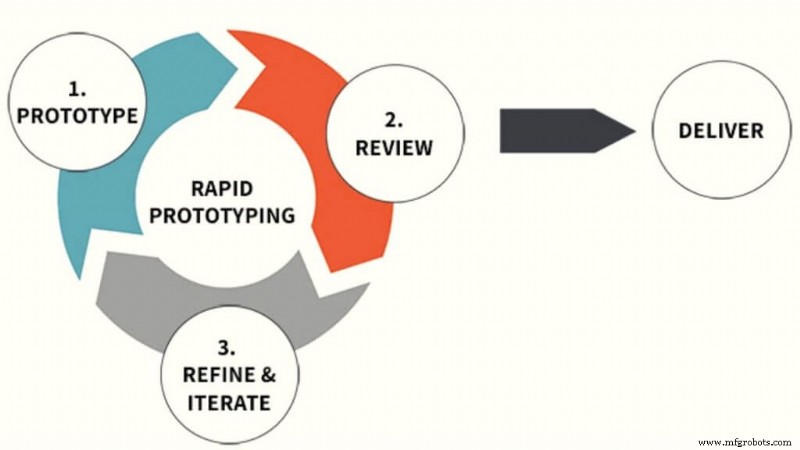

래피드 프로토타이핑에는 세 가지 주요 단계가 있습니다. 첫 번째는 프로토타입을 만드는 것입니다. 기업이 테스트할 솔루션을 개발하여 수행합니다.
다음 단계는 검토입니다. 많은 기업이 프로토타입을 사용자와 이해관계자와 공유하여 수행합니다. 이를 통해 피드백을 받아 제품을 수정하고 고객을 위해 개선할 수 있습니다.
마지막 단계는 개선입니다. 기업이 받은 피드백을 바탕으로 제품을 수리하거나 변경할 수 있습니다. 이는 향후 설계 개선에도 도움이 됩니다.
래피드 프로토타이핑은 3D 프린팅이라고도 하며 적층 제조 기술입니다. 프로세스는 모델링 또는 CAD(컴퓨터 지원 설계) 소프트웨어에서 가상 설계를 가져오는 것으로 시작됩니다. 3D 프린팅 기계는 CAD 도면에서 데이터를 읽고 액체, 분말 또는 시트 재료의 연속적인 층을 쌓아 단면 시리즈에서 물리적 모델을 구축합니다.
이 층들은 CAD 모델의 가상 단면에 해당하며, 자동으로 결합되어 최종 형태를 만듭니다.
래피드 프로토타이핑은 CAD 소프트웨어에서 3D 프로토타이핑 기계로 변환하기 위해 STL 파일 형식으로 구현된 표준 데이터 인터페이스를 사용합니다. STL 파일은 삼각형 면을 사용하여 부품 또는 조립품의 모양을 근사합니다.
일반적으로 래피드 프로토타이핑 시스템은 몇 시간 내에 3D 모델을 생성할 수 있습니다. 그러나 이는 사용되는 기계 유형과 제작되는 모델의 크기 및 수량에 따라 크게 달라질 수 있습니다.
적층 제조가 가장 일반적인 래피드 프로토타이핑 프로세스이지만, 다른 기존 방법들도 프로토타입 제작에 사용될 수 있습니다.
더보기: 적층 제조란?
이러한 프로세스에는 다음이 포함됩니다:
래피드 프로토타이핑 기술 유형:
프로토타입을 만드는 방법은 수십 가지가 있습니다. 프로토타이핑 프로세스가 지속적으로 발전함에 따라 제품 설계자는 고유한 애플리케이션에 가장 적합한 방법이나 기술을 끊임없이 모색하고 있습니다.
이 빠르고 저렴한 기술은 상업용 3D 프린팅의 첫 번째 성공적인 방법이었습니다. 컴퓨터 제어 자외선(UV) 광선을 사용하여 층별로 경화되는 광감성 액체 욕조를 사용합니다.
SLA는 컴퓨터 제어 레이저를 사용하여 액체 광경화성 수지 풀에서 부품을 구축하는 산업용 3D 프린팅 또는 적층 제조 공정입니다. 레이저는 액체 수지 표면에서 부품 설계의 단면을 추적하고 경화하는 데 사용됩니다.
경화된 층은 액체 수지 표면 바로 아래로 내려가고 이 과정이 반복됩니다. 새로 경화된 각 층은 아래층에 부착됩니다. 이 과정은 부품이 완료될 때까지 계속됩니다.
장점: 컨셉 모델, 외관 프로토타입, 복잡한 설계의 경우 SLA는 다른 적층 공정에 비해 복잡한 형상과 우수한 표면 마감을 가진 부품을 생산할 수 있습니다. 비용이 경쟁력 있고 여러 공급원에서 기술을 이용할 수 있습니다.
단점: 프로토타입 부품은 엔지니어링 등급 수지로 만든 것만큼 강하지 않을 수 있으므로 SLA로 만든 부품은 기능 테스트에 제한적으로 사용됩니다. 또한 부품이 외부 표면을 경화시키기 위해 UV 사이클을 거치지만, SLA로 제작된 부품은 UV와 습기 노출을 최소화하여 열화를 방지해야 합니다.
금속과 플라스틱 프로토타입 모두에 사용되는 SLS는 분말 베드를 사용하여 레이저로 분말 재료를 가열 및 소결하여 층별로 프로토타입을 만듭니다. 그러나 부품의 강도는 SLA만큼 좋지 않으며, 완제품 표면은 보통 거칠고 2차 가공이 필요할 수 있습니다.
SLS 공정에서 컴퓨터 제어 CO2 레이저는 바닥에서부터 나일론 기반 분말의 열간 베드 위에 그려지며, 분말을 가볍게 소결(융합)하여 고체로 만듭니다. 각 층 후 롤러가 베드 위에 새로운 분말 층을 깔고 공정이 반복됩니다.
SLS는 실제 엔지니어링 열가소재와 유사한 경질 나일론 또는 탄성체 TPU 분말을 사용하므로 부품은 더 높은 인성과 정확성을 나타내지만 표면이 거칠고 미세한 디테일이 부족합니다. SLS는 큰 빌드 볼륨을 제공하고, 복잡한 형상의 부품을 생산하며, 내구성 있는 프로토타입을 만들 수 있습니다.
장점: SLS 부품은 SLA 부품보다 더 정확하고 내구성이 있는 경향이 있습니다. 이 공정은 복잡한 형상의 내구성 있는 부품을 만들 수 있으며 일부 기능 테스트에 적합합니다.
단점: 부품은 입자가 거친 모래 같은 질감을 가지며 공정의 수지 선택이 제한적입니다.
DMLS는 금속 프로토타입과 기능적인 최종 사용 부품을 생산하는 적층 제조 기술입니다. DMLS는 분무된 금속 분말 표면에 레이저 시스템으로 그립니다. 그린 부분에서 분말을 고체로 용접합니다.
각 층 후 블레이드가 새로운 분말 층을 추가하고 공정을 반복합니다. DMLS는 대부분의 합금을 사용할 수 있어 프로토타입을 생산 부품과 동일한 재료로 만든 완전한 강도의 기능성 하드웨어로 제작할 수 있습니다.
제조 가능성을 염두에 두고 설계된 경우, 양산이 필요할 때 금속 사출 성형으로 전환할 잠재력도 있습니다.
장점: DMLS는 다양한 금속에서 강도 높은(일반적으로 97% 밀도) 프로토타입을 생산하여 기능 테스트에 사용할 수 있습니다. 구성 요소가 층별로 구축되므로 주조나 가공이 불가능한 내부 특징과 통로를 설계할 수 있습니다. 기계적 특성은 기존 방식으로 성형된 부품과 동등합니다.
단점: 몇 개 이상의 DMLS 부품을 생산하면 비용이 상승할 수 있습니다. 직접 금속 공정의 분말 금속 기원 특성상 이러한 부품의 표면 마감은 약간 거칩니다. 공정 자체가 비교적 느리고 일반적으로 비용이 많이 드는 후처리가 필요합니다.
이 저렴하고 사용하기 쉬운 공정은 대부분의 비산업용 데스크톱 3D 프린터에서 찾아볼 수 있습니다. 열가소성 필라멘트 스풀을 사용하여 압력 노즐 하우징에서 녹인 후 결과 액체 플라스틱을 컴퓨터 증착 프로그램에 따라 층별로 증착합니다.
초기 결과는 일반적으로 해상도가 낮고 품질이 떨어졌으나, 이 공정은 빠르게 개선되고 있으며 빠르고 저렴하여 제품 개발에 이상적입니다.
FDM은 열가소성 수지(ABS, 폴리카보네이트 또는 ABS/폴리카보네이트 블렌드)를 녹여 재고체화하는 압출 방식을 사용하여 층별로 완성된 프로토타입을 형성합니다. 실제 열가소성 수지를 사용하므로 바인더 제팅보다 강하며 기능 테스트에 제한적으로 사용될 수 있습니다.
장점: FDM 부품은 가격이 적당하고 상대적으로 강하며 일부 기능 테스트에 적합할 수 있습니다. 이 공정은 복잡한 형상의 부품을 만들 수 있습니다.
단점: 부품은 표면 마감이 좋지 않고 뚜렷한 물결 무늬 효과가 있습니다. SLA나 SLS보다 느린 적층 공정이며 기능 테스트에 대한 적합성이 제한적입니다.
래피드 사출 성형은 열가소성 수지를 금형에 주입하여 작동하며, 이는 생산용 사출 성형과 동일합니다. 이 공정을 "래피드"하게 만드는 것은 금형을 생산하는 기술로, 기존 생산 금형에 사용되는 강철 대신 알루미늄으로 제작되는 경우가 많습니다.
성형된 부품은 강도가 높고 우수한 마감을 가집니다. 또한 플라스틱 부품의 업계 표준 생산 공정이므로 상황이 허락한다면 동일한 공정으로 프로토타이핑하는 데 고유한 이점이 있습니다.
거의 모든 엔지니어링 등급 플라스틱 또는 액체 실리콘 고무(LSR)를 사용할 수 있으므로 설계자는 프로토타이핑 공정의 재료 제약에 구애받지 않습니다.
장점: 성형 부품은 다양한 엔지니어링 등급 재료로 제작되며 우수한 표면 마감을 가지며 생산 단계에서 제조 가능성을 예측하는 데 탁월합니다.
단점: 래피드 사출 성형에는 적층 공정이나 CNC 가공에는 없는 초기 툴링 비용이 발생합니다. 따라서 대부분의 경우 사출 성형으로 이동하기 전에 한두 번의 래피드 프로토타입(절삭 또는 적층)을 통해 핏과 기능을 확인하는 것이 합리적입니다.
이 기술은 한 번에 하나 이상의 부품을 프린트할 수 있지만, SLS로 만든 부품만큼 강하지는 않습니다. 바인더 제팅은 분말 베드에 노즐이 액체의 미세한 방울을 분사하여 분말 입자를 결합시키고 부품의 층을 형성합니다.
각 층은 다음 분말 층이 도포되고 공정이 다시 시작되기 전에 롤러로 압축될 수 있습니다. 부품이 완성되면 오븐에서 경화하여 바인더를 태워내고 분말을 통합된 부품으로 융합할 수 있습니다.
폴리제트는 프린트 헤드를 사용하여 자외선으로 경화되는 광중합체 수지 층을 하나씩 분사합니다. 층이 매우 얇아 고해상도가 가능합니다. 재료는 부품 완료 후 제거되는 겔 매트릭스로 지지됩니다. 폴리제트로 탄성체 부품 제작이 가능합니다.
장점: 이 공정은 가격이 적당하며, 유연하고 경질 재료로 오버몰드된 부품을 프로토타이핑할 수 있고, 여러 색상 옵션으로 부품을 생산할 수 있으며, 복잡한 형상을 쉽게 복제할 수 있습니다.
단점: 폴리제트 부품은 제한된 강도(SLA와 유사)를 가지며 기능 테스트에 적합하지 않습니다. 폴리제트는 복잡한 형상의 부품을 만들 수 있지만, 설계의 최종 제조 가능성에 대한 통찰력을 제공하지 않습니다. 또한 시간이 지나면서 빛에 노출되면 색상이 노랗게 변할 수 있습니다.
| 공정 | 설명 | 강도 | 마감 | 예시 재료 |
|---|---|---|---|---|
| 광경화성 수지 적층 조형(SLA) | 레이저 경화 광중합체 | 2,500-10,000 psi (17.2-68.9 MPa) | 적층 두께 0.002-0.006 in. (0.051-0.152mm) | 열가소성 유사 광중합체 |
| 선택적 레이저 소결(SLS) | 레이저 소결 분말 | 5,300-11,300 psi (36.5-77.9 MPa) | 적층 두께 0.004 in. (0.102mm) | 나일론, TPU |
| 직접 금속 레이저 소결(DMLS) | 레이저 소결 금속 분말 | 37,700-190,000 psi | 적층 두께 0.0008-0.0012 in. (0.020-0.030mm) | 스테인리스강, 티타늄, 크롬, 알루미늄, 인코넬 |
| 융착 적층 모델링(FDM) | 융착 압출 | 5,200-9,800 psi (35.9-67.6 MPa) | 적층 두께 0.005-0.013 in. (0.127-0.330mm) | ABS, PC, PC/ABS, PPSU |
| 멀티 제트 퓨전(MJF) | 나일론 분말 베드에서 잉크젯 어레이 선택적 융합 | 6,960 psi (48 MPa) | 적층 두께 0.0035-0.008 in. (0.089-0.203mm) | 블랙 나일론 12 |
| 폴리제트(PolyJet) | UV 경화 제팅 광중합체 | 7,200-8,750 psi (49.6-60.3 MPa) | 적층 두께 0.0006-0.0012 in. (0.015-0.030mm) | 아크릴 기반 광중합체, 탄성체 광중합체 |
| CNC 가공 | CNC 밀링 및 선반 가공 | 3,000-20,000 psi (20.7-137.9 MPa) | 절삭 가공 (매끄러움) | 대부분의 범용 및 엔지니어링 등급 열가소성 수지 및 금속 |
| 사출 성형 | 알루미늄 툴링을 사용한 사출 성형 | 3,100-20,000 psi (21.4-137.9 MPa) | 성형 매끄러움 (또는 선택된 텍스처) | 대부분의 범용 및 엔지니어링 등급 열가소성 수지, 금속, 액체 실리콘 고무 |
빠르게 변화하는 현대 소비자 시장에서 기업은 경쟁력을 유지하기 위해 신제품을 더 빠르게 개발하고 출시해야 합니다. 더 빠른 제품 개발과 기술 혁신이 기업 성공의 열쇠이므로, 래피드 프로토타이핑은 신제품 개발에서 가장 중요한 요소가 됩니다. 래피드 프로토타이핑을 통해 다음 목표를 달성할 수 있습니다.
제품 설계자는 대표적인 프로토타입 부품의 신속한 제조를 위해 이 공정을 사용합니다. 이는 양산 전에 시각화, 설계, 제조 공정 개발에 도움을 줍니다.
원래 래피드 프로토타이핑은 자동차 산업의 부품과 축소 모델을 만드는 데 사용되었으나, 이후 의료 및 항공우주 등 다양한 산업 분야의 광범위한 애플리케이션으로 채택되었습니다.
래피드 툴링(Rapid Tooling)은 RP의 또 다른 응용 분야로, 사출 성형 플러그나 초음파 센서 웨지에서 부품을 만들어 다른 공정에서 도구로 사용합니다.
래피드 프로토타이핑은 3D 컴퓨터 지원 설계(CAD)를 사용하여 물리적 부품, 모델 또는 조립품을 빠르게 제작하는 기술입니다. 부품, 모델 또는 조립품의 제작은 일반적으로 적층 제조, 흔히 3D 프린팅으로 알려진 방식을 통해 완료됩니다.
래피드 프로토타이핑은 3D 프린팅으로도 알려진 적층 제조 기술입니다. 3D 프린팅 기계는 CAD 도면에서 데이터를 읽고 액체, 분말 또는 시트 재료의 연속적인 층을 쌓아 단면 시리즈에서 물리적 모델을 구축합니다.
래피드 프로토타이핑의 다양한 유형:
래피드 프로토타이핑의 일반적이고 자주 사용되는 예는 3D 프린팅입니다. 이 인쇄 변형을 사용하여 빠른 3D 모델을 제작할 수 있어 생산 공정에서 많은 시간과 비용을 절약할 수 있습니다.
래피드 프로토타이핑은 모든 구성 요소 또는 하위 구성 요소에 대해 제품 개발 주기의 모든 단계에서 사용될 수 있습니다. 테스트 데이터를 사용하여 원하는 부품을 달성하기 위해 신제품 설계 프로세스 전반에 걸쳐 프로토타이핑을 여러 번 반복할 수 있습니다.
래피드 프로토타이핑은 STL 파일 형식으로 구현된 표준 데이터 인터페이스를 사용하여 CAD 소프트웨어에서 3D 프로토타이핑 기계로 변환합니다. STL 파일은 삼각형 면을 사용하여 부품 또는 조립품의 모양을 근사합니다. 일반적으로 래피드 프로토타이핑 시스템은 몇 시간 내에 3D 모델을 생성할 수 있습니다.
래피드 프로토타이핑은 제품 개발 프로세스 전반에서 사용되는 애자일 전략입니다. 이 접근 방식에서는 제품 또는 기능의 3차원 프로토타입을 생성하고 테스트하여 모양, 크기, 전반적인 사용성 같은 특성을 최적화합니다.
래피드 프로토타이핑은 엔지니어, 설계, 개발 팀에 다음과 같은 뚜렷한 이점을 제공합니다: 개념을 더 빠르게 탐색하고 실현할 수 있는 능력. 이 시간과 비용의 효율성은 팀이 제품의 단순한 시각화를 넘어 제품의 속성과 설계를 더 쉽게 파악할 수 있게 합니다.
현대적 의미의 래피드 프로토타이핑은 3D 프린팅에서 유래했으며, 1980년대에 프로토타입을 제작하는 혁신적인 새로운 방법으로 개발되었습니다. 이후 래피드 프로토타이핑은 제품 개발의 다양한 단계에 초점을 맞춘 다양한 제조 기술을 포함하는 의미로 확장되었습니다.
여기서 제시된 래피드 프로토타이핑 프로세스 체인은 구성 요소를 3차원 CAD 모델로 설계하는 것으로 시작합니다. 마스터 모델은 RP 기술로 폴리머 부품으로 실현된 후 실리콘 고무 금형에 복사되어 저압 사출 성형 공정의 도구로 직접 사용됩니다.
래피드 프로토타이핑이라는 용어는 3D 프린팅/적층 제조와 다릅니다. 래피드 프로토타이핑은 CAD 파일에서 프로토타입 모델을 제작하는 기술입니다. 즉, 3D 프린팅/적층 제조는 공정이고, 래피드 프로토타이핑은 최종 결과물입니다.
래피드 프로토타이핑은 3차원 컴퓨터 지원 설계(CAD) 데이터를 사용하여 물리적 부품 또는 조립품의 축소 모델을 빠르게 제작하는 기술 그룹입니다. 3D 프린팅을 사용하면 설계자는 디지털 설계와 물리적 프로토타입 사이를 빠르게 반복하여 더 빠르게 생산에 도달할 수 있습니다.
프로토타입 모델 사용의 단점:
기존 프로토타이핑으로 몇 주가 걸리던 작업이 RP로는 단 몇 시간 만에 완료됩니다. 일반적으로 래피드 프로토타이핑은 여러 설계 수정이나 구성 요소 조정이 필요한 프로젝트에 가장 적합합니다. 또한 복잡한 형상과 타이트한 마감 기한에도 더 이상적입니다.
엔지니어링 제품 설계자가 사용할 수 있는 래피드 프로토타이핑 기술 유형은 다음과 같습니다: 적층 제조 – 광경화성 수지 적층 조형(SLA), 선택적 레이저 소결(SLS), 직접 금속 레이저 소결(DMLS), 융착 적층 모델링(FDM), MJF, 바인더 제팅, 폴리 제팅.
래피드 프로토타이핑은 수술 계획, 진단, 훈련, 맞춤형 임플란트 설계 및 제조에 널리 사용됩니다. 3D 컴퓨터 지원 설계 및 제조는 새로운 의료 제품의 설계 및 개발에도 사용됩니다. 이는 시장 출시 시간을 단축하고 연구를 더욱 돕습니다.
현대적 의미의 래피드 프로토타이핑은 1980년대 히데오 코다마(Hideo Kodama)와 찰스 헐(Charles Hull)이 3D 프린팅을 개발하면서 발명된 것으로 간주됩니다.
새로운 프로토타입 재료가 지속적으로 개발되어 최종 생산 재료 사양과 점점 더 잘 맞춰지고 있습니다. ABS, 아크릴, 폴리페닐설폰, 폴리카보네이트, 나일론 등이 일반적으로 사용되며, 뛰어난 기능성, 내구성, 강도를 제공합니다.
래피드 프로토타이핑은 프로토타입을 빠르게 생산하는 것을 의미합니다. 적층 제조는 제품을 만들기 위해 점진적으로 재료를 추가하는 모든 제조 공정을 의미합니다.
래피드 제조라는 용어는 프로토타입과 시리즈 부품의 빠르고 유연한 생산에 사용되는 다양한 방법과 제조 공정을 요약하는 데 사용됩니다. 사용 가능한 CAD 데이터를 직접 읽는 비전통적 도구의 사용이 수반됨을 의미합니다.
폴리디메틸실록산(PDMS)은 저비용, 견고성, 간단한 제작으로 인해 학계 미세유체 커뮤니티에서 래피드 프로토타이핑의 주축이 되어 왔으며, 이는 연구의 탐색 단계에서 특히 유리합니다.
기존 프로토타이핑으로 몇 주가 걸리던 작업이 RP로는 단 몇 시간 만에 완료됩니다. 일반적으로 래피드 프로토타이핑은 여러 설계 수정이나 구성 요소 조정이 필요한 프로젝트에 가장 적합합니다. 또한 복잡한 형상과 타이트한 마감 기한에도 더 이상적입니다.
"래피드 프로토타이핑"은 시료 부품의 신속한 생산에 사용되는 다양한 적층 제조 방법을 의미합니다. 사실 적층 제조는 여기서 시작되었습니다. 래피드 툴링은 제품 제조를 가속화하는 또 다른 기술입니다.
