드릴링 머신(Drilling Machine) 완벽 가이드: 정의, 구성 요소, 유형, 사용법

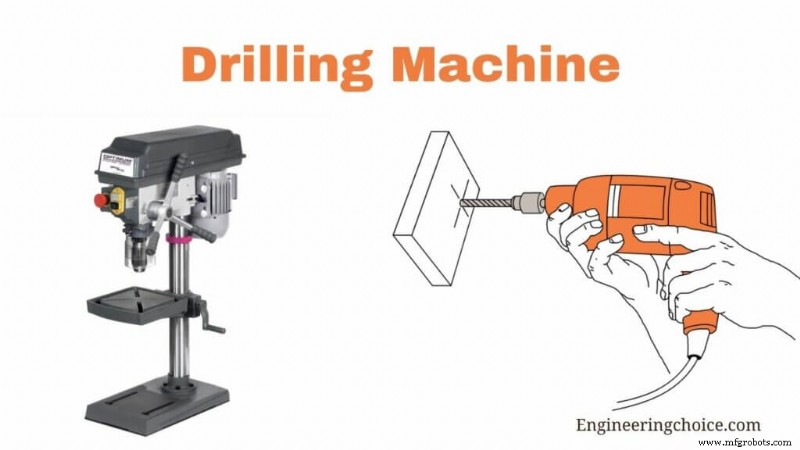

드릴링 머신(Drilling Machine)이란?

드릴은 둥근 구멍을 뚫거나 패스너를 박는 데 사용되는 도구입니다. 드릴 또는 드라이버 척 중 하나로 비트가 장착되며, 수동 유형이 급격히 감소하고 무선 배터리 구동형이 확산되고 있습니다.

드릴링 머신은 드릴 프레스라고도 하며, 회전하는 드릴 비트를 공작물에 전진 및 회전시켜 금속, 플라스틱, 목재 또는 기타 고체 재료에 원형 구멍을 뚫거나 관통하는 강력한 도구입니다.

이 드릴링 절삭 공구(드릴 비트)는 척에 의해 드릴 프레스에 고정되고 가변 속도로 공작물에 공급됩니다. 속도와 피드는 적절히 설정되어야 하며 원하는 완성 부품을 위해 냉각수가 공급되어야 합니다. 드릴링 머신은 드릴링 공정뿐만 아니라 많은 다른 가공 작업에도 유용하게 적용될 수 있습니다.

드릴링 머신에서 수행할 수 있는 다양한 작업에는 평면 드릴링, 스텝 드릴링, 코어 드릴링, 보링, 카운터보링, 리밍, 카운터싱킹, 스팟 페이싱, 탭핑, 트레파닝이 있습니다.

드릴은 목공, 금속 가공, 건설, 기계 공구 제작, 건설, 유틸리티 프로젝트에서 흔히 사용됩니다. 소형 응용 분야를 위해 특별히 설계된 버전도 제작됩니다.

드릴링 머신 부품

드릴링 머신은 일반적으로 다음 부품 중 여러 개 또는 모두로 구성됩니다.

• 베이스(Base): 일반적으로 바닥에 볼트로 고정되어 드릴링 머신의 무게를 지지합니다.
• 칼럼(Column): 베이스 한쪽에 위치하며 암과 드릴 헤드의 하중을 운반하고, 슬라이딩 테이블이 장착됩니다.
• 암(Arm): 칼럼 상단에 위치하며 드릴 헤드와 구동 메커니즘 하우징을 운반합니다.
• 드릴 헤드(Drill Head): 암 한쪽에 장착되며 피드와 구동 메커니즘으로 구성됩니다. 상하 이동 가능합니다.
• 작업대(Worktable): 칼럼에 장착되며 수직 및 수평 이동 가능합니다.
• 피드 메커니즘(Feed Mechanism): 수동 및 전기 모터에 의한 자동 피드.
• 스핀들(Spindle): 드릴 또는 절삭 공구를 고정하고 슬리브 내에서 고정된 위치에서 회전합니다.
• 척(Chuck): 스핀들에 위치하며 드릴 지그를 고정합니다.
• 전기 모터

드릴링 머신 작동 원리

모터에 전원이 공급되면 스핀들이 회전하며, 이에 연결된 스텝 풀리도 회전합니다. 다른 쪽 끝에는 또 다른 스텝 풀리가 연결되어 있으며, 이는 회전 속도를 증가 또는 감소시키기 위해 역방향으로 배치됩니다.

이제 두 스텝 풀리 사이에 V-벨트를 배치하여 동력 전달을 구동합니다. 여기서 동력 효율을 높이기 위해 플랫 벨트 대신 V-벨트를 사용합니다.

이제 척에 장착되어 스핀들과 연결된 드릴 비트도 회전합니다. 풀리가 회전하면 스핀들도 회전하여 드릴 비트를 회전시킵니다.

이제 핸드휠 회전에 의해 스핀들이 수직 방향으로 상하 이동하여 공작물에 필요한 피드량을 주고, 이 드릴 비트는 기계 바이스에 배치된 부품에 구멍을 만듭니다.

드릴링 머신 유형

드릴링 머신에는 여러 가지 유형이 있습니다:

• 래디얼 드릴링 머신
• 업라이트 드릴링 머신
• 자동 드릴링 머신
• 멀티 스핀들 드릴링 머신
• 딥 홀 드릴링 머신
• 센시티브 드릴링 머신
• 휴대용 드릴링 머신
• 갱 드릴링 머신

다음은 구조, 특징, 용도와 함께 몇 가지 다른 드릴링 머신 유형입니다.

• 휴대용 드릴링 머신 (핸드 드릴링 머신): 일반적으로 크기가 작고 범용 모터를 포함하며, 암석이나 단단한 표면에 구멍을 뚫는 데 사용되며, 모든 위치에 적합합니다. 가공할 부품은 바이스에 고정됩니다.
• 센시티브 드릴링 머신 (벤치 드릴링 머신): 고속으로 작은 구멍을 생산하는 데 완벽하며, 일반적으로 베이스, 작업대, 스핀들, 드릴 헤드, 구동 메커니즘, 칼럼으로 구성됩니다. 작업은 드릴을 손으로 공작물에 공급하여 시작합니다.
• 래디얼 드릴링 머신: 주로 크고 무거운 작업 공간 드릴링용으로, 테이블을 다양한 높이에 맞게 조정할 수 있습니다. 공작물을 공구로 이동하는 대신 스핀들을 공작물 바로 위에 직접 위치시킬 수 있으며, 한 번 설정으로 교차 또는 각진 구멍도 생성 가능합니다.
• 업라이트 드릴링 머신: 센시티브 드릴링 머신보다 크고 강력하며, 중대형 구멍 처리를 위해 설계되었습니다.
• 갱 드릴링 머신: 드릴링, 리밍, 카운터보링, 탭핑에 사용할 수 있으며, 기계만 앞뒤로 이동하면 됩니다.
• 딥 홀 드릴링 머신: 커넥팅 로드, 스핀들 등 깊은 구멍을 뚫기 위해 설계된 특수 유형으로, 높은 절삭 속도와 적은 피드로 작동합니다.
• 멀티 스핀들 드릴링 머신: 여러 스핀들을 가지며, 부품에 많은 구멍을 뚫거나 동일한 공작물에 같은 구멍을 뚫는 데 완벽합니다.
• CNC 드릴링 머신: 컴퓨터 수치 제어 드릴링 머신은 터렛이나 자동 공구 교환기로 공구를 자동 변경할 수 있습니다. 프로그램으로 속도, 피드, 테이블 위치를 제어합니다.
• 마이크로 드릴 프레스: 극도로 정확하고 높은 스핀들 속도로, 아주 작거나 미세한 부품 처리에 사용됩니다.
• 터렛 타입 드릴링 머신: 터렛에 여러 드릴링 헤드가 장착되어 공구를 빠르게 인덱싱할 수 있습니다.

기본 드릴 비트 선택 방법

나무 테이블 위에 트위스트 드릴 비트 더미와 드릴이 놓여 있습니다.

드릴 사용법을 배울 준비가 되면 비트부터 시작하세요. 사용할 드릴 비트는 당면한 작업에 따라 달라집니다. 공구함에 드릴 비트 세트를 비치하면 많은 프로젝트에 대비할 수 있습니다.

• 구멍을 뚫으려면 뾰족한 드릴 비트가 필요합니다. 이를 트위스트 드릴 비트라고 합니다.

목재, 금속, 세라믹 또는 기타 표면 등 무엇을 드릴하든 맞는 비트가 있습니다. 프로젝트에 맞는 비트를 선택하세요. 사용하는 나사보다 약간 작은 구멍을 뚫는 것이 현명합니다. 그러면 나사가 재료에 단단히 물릴 수 있습니다.

• 드릴로 나사를 박으려면 나사에 맞는 드릴 비트를 사용하세요. 이들은 스크루드라이버 비트라고 합니다.

필립스와 플랫 헤드 옵션의 드릴 비트가 있습니다. 나사와 정확히 일치할 필요는 없습니다. 비트가 나사의 슬롯에 맞기만 하면 작동합니다.

드릴 비트 교체 방법

드릴 비트를 선택했으면 이제 장착할 차례입니다. 드릴에 비트를 장착하는 법을 배우는 건 어렵지 않습니다. 사실 비트 교체는 드릴 사용법의 큰 부분입니다.

참고: 방금 전동 드릴을 사용했다면 마찰로 비트가 뜨거울 것입니다. 식히거나 작업 장갑을 끼고 제거하세요.

드릴 비트를 교체하거나 장착하려면 다음 단계를 따르세요:

• 드릴을 전원에서 분리하세요. 배터리를 제거하거나 플러그를 뽑으세요.
• 척을 여세요. 헤비듀티 드릴이 아니면 그냥 척을 풀면 됩니다. 중간에 비트가 있는 원형 조각입니다. 척이 열릴 때까지 돌리세요. 키가 필요하면 드릴과 함께 제공된 척 키를 사용하세요.
• 비트를 빼세요. 안 빠지면 척을 더 열어서 비트를 제거하세요.
• 낡은 비트는 케이스에 넣거나 치워두세요. 밟히지 않게 하세요.
• 새 비트를 척에 최대한 깊게 넣으세요. 중앙에 있고 기울어지지 않았는지 확인하세요.
• 드릴 비트 주위에 척을 단단히 조이세요. 다시 키가 필요하면 여기서 사용하세요.
• 드릴 비트가 단단히 고정되었는지 확인하세요. 고르게 삽입되어 흔들리지 않아야 합니다.

드릴 사용 방법

드릴 준비가 되면 시간을 절약하기 위해 나사가 필요한 위치를 파악하세요. 모든 측정을 마치고 직선이 수평인지 확인하세요. 그런 다음 연필로 각 구멍을 뚫을 위치를 표시하세요. 작은 X나 연필 점을 사용하세요.

참고: 전동 공구 사용 시 항상 보호 안경이나 고글을 착용하세요. 헐렁한 옷과 머리카락을 고정하세요. 드릴 비트에 엉키거나 감기지 않게 하세요.

구멍을 뚫기 위해 드릴을 사용하려면 다음 단계를 따르세요:

• 드릴에 전원을 공급하세요. 꽂거나 배터리를 넣으세요.
• 드릴하는 재료에 맞게 토크를 조정하세요. 예를 들어, 나무를 뚫으려면 건식벽보다 더 많은 토크가 필요합니다. 일반적으로 더 단단한 표면에는 더 많은 토크가 필요합니다.
• 구멍을 뚫을 위치에 표시한 X나 점을 찾으세요.
• 구멍을 뚫을 올바른 레벨에 도달하세요. 사다리가 필요하면 제대로 펴지고 고정되었는지 확인하세요.
• 드릴을 수직으로 안정시키세요. 구멍이 완벽하게 직선이길 원합니다.
• 트리거를 부드럽게 당기세요. 저속으로 드릴을 시작하세요. 재료 깊숙이 들어갈수록 속도를 높일 수 있습니다.
• 필요한 깊이까지 뚫으면 드릴을 역회전으로 돌리세요.
• 트리거를 당겨 드릴 비트를 빼내세요. 드릴을 잡아당기거나 각도를 주어 당기지 않게 주의하세요.

파일럿 홀에 나사를 박기 위해 드릴을 사용하려면 다음 단계를 따르세요:

• 드릴에 전원을 공급하세요.
• 토크를 낮게 조정하세요. 파일럿 홀이 있는 나사를 박는 데 많은 힘이 필요하지 않습니다.
• 나사를 드릴 비트 슬롯에 맞추세요.
• 나사를 구멍에 정렬하세요.
• 드릴이 수직인지 확인하세요.
• 드릴 트리거를 당기고 나사에 부드럽게 압력을 가하세요. 이렇게 하면 나사가 제자리에 유지됩니다.
• 각도를 주어 드릴하지 않는지 확인하세요.
• 나사가 박히면 드릴을 멈추세요.

과도한 나사 박기를 우려한다면 나사가 완전히 박히기 전에 멈추세요. 드라이버로 마무리하세요.

자주 묻는 질문

드릴링 머신이란?

드릴링 머신은 드릴 프레스라고도 하며, 회전하는 드릴 비트를 공작물에 전진 및 회전시켜 금속, 플라스틱, 목재 또는 기타 고체 재료에 원형 구멍을 뚫거나 관통하는 강력한 도구입니다.

드릴이란?

드릴은 둥근 구멍을 뚫거나 패스너를 박는 데 사용되는 도구입니다. 드릴 또는 드라이버 척 중 하나로 비트가 장착되며, 수동 유형이 급격히 감소하고 무선 배터리 구동형이 확산되고 있습니다. 드릴은 목공, 금속 가공, 건설, 기계 공구 제작, 건설, 유틸리티 프로젝트에서 흔히 사용됩니다. 소형 응용 분야를 위해 특별히 설계된 버전도 제작됩니다.

드릴링 머신의 유형은?

드릴링 머신에는 여러 가지 유형이 있습니다:
1. 래디얼 드릴링 머신
2. 업라이트 드릴링 머신
3. 자동 드릴링 머신
4. 멀티 스핀들 드릴링 머신
5. 딥 홀 드릴링 머신
6. 센시티브 드릴링 머신
7. 휴대용 드릴링 머신
8. 갱 드릴링 머신
