용접에 관심이 있어 "SMAW가 무엇인가?" 궁금하셨다면 제대로 오셨습니다. SMAW는 'Shielded Metal Arc Welding(피복 금속 아크 용접)'의 약자입니다. 보수·수리, 건설, 산업 제작 등 다양한 분야에서 쓰이는 가장 오래되고 대중적인 용접법 중 하나입니다.
SMAW는 수동 금속 아크 용접(MMA/MMAW), 플럭스 실드 아크 용접, 통칭 '스틱 용접'으로도 불립니다. 플럭스 피복된 소모성 전극을 사용하는 수동 아크 용접 프로세스입니다.
금속 심선이 든 플럭스 피복 전극을 사용하며, 교류 또는 직류로 전극과 모재 사이에 아크를 발생시켜 열을 냅니다. 미국에서 가장 흔한 용접 방식입니다.
플럭스 피복이 분해되면서 차폐 가스와 보호 슬래그를 생성, 용접부를 대기 오염으로부터 보호합니다. 심선이 녹아 용융 풀을 형성하고 냉각되어 용접부가 됩니다.
용접자는 전류·아크 길이·전극 각도·이동 속도 등으로 비드 폭·높이·용입·스패터량을 제어합니다. TIG 대비 저렴, 휴대 용이, 모든 두께·자세 적용 가능. 단점은 슬래그 발생과 느린 속도(고숙련자 제외).
중량 강구조물·산업 제작에 광범위하게 쓰입니다. 주로 철·강(스테인리스 포함) 용접에 쓰이나 알루미늄·니켈·구리 합금도 가능.

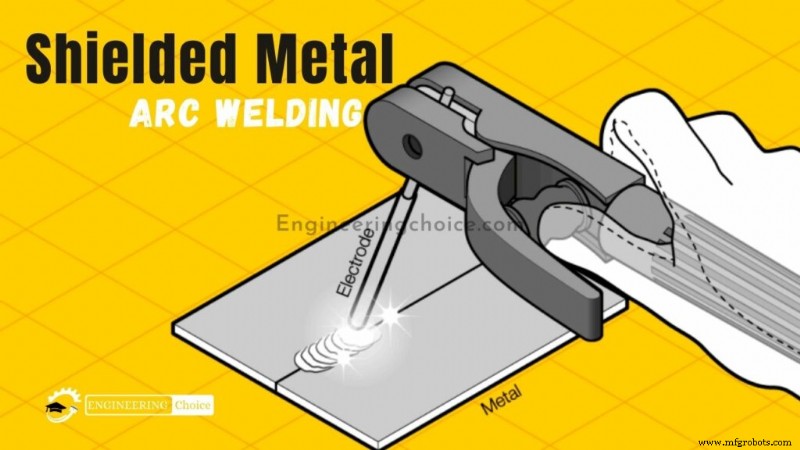

아크 열로 피복 전극 팁과 모재 표면을 녹입니다. 전극·모재·전원·케이블·홀더·접지 클램프가 전기 회로를 이룹니다. 전원 케이블을 모재와 홀더에 연결하고, 전극 팁과 모재 사이에 아크를 일으켜 용접을 시작합니다. 모재 표면과 전극 팁이 녹고, 금속이 전극 끝에 형성되어 아크를 타고 용융 풀로 이동·퇴적됩니다. SMAW 아크 온도는 9,000°F(약 5,000℃)를 넘습니다.
전압은 아크 용접의 핵심 변수입니다. 일부 공정은 정전압 시스템을 쓰나, SMAW는 전극과 모재 거리를 조절해 수동으로 전압을 제어합니다.
대부분 SMAW·수동 용접은 정전류 전원을 사용합니다. 설정된 전류를 일정하게 유지합니다.
SMAW는 거의 항상 역극성(DCEP)을 씁니다. 최적 비드 프로파일·용입 확보, 과도 스패터 감소 효과.
스틱 용접 기본 도구:
여느 용접과 마찬가지로 헬멧·장갑·보호복 등 안전 장비 필수.
다양한 금속·두께 적용. 탄소강·주철 등 산업용 철강, 저·고합금강, 니켈 합금 등 중작업에 자주 쓰입니다.
주요 산업:
장비 휴대 용이, 실내·외·선상 등 다양한 환경 적용. 오래된 공정이지만 신기술로 효율 지속 향상 중. 숙련자가 적정 전극·속도·아크 길이 선택하고 깨끗한 모재로 작업하면 신뢰도 높은 용접 결과 얻음.
