밀링 가공 완벽 가이드: 정의·공정·주요 작업·커터 종류

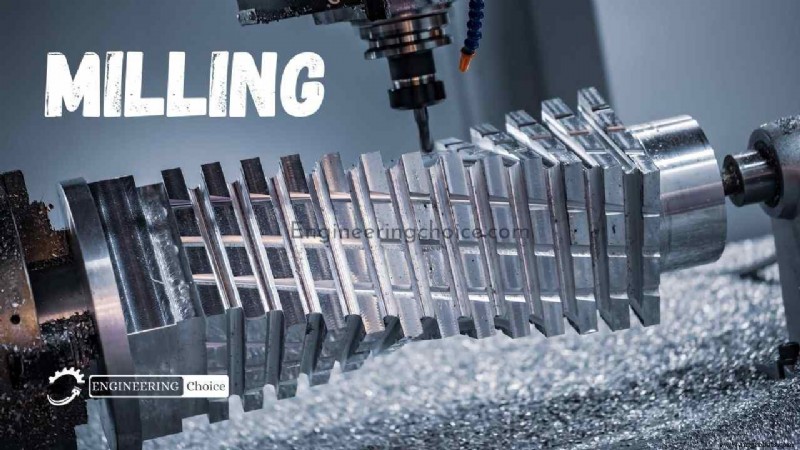

밀링(Milling)이란?

밀링은 회전 커터를 공작물에 전진시켜 재료를 제거하는 가공 공정. 소형 부품부터 대형 중량 그룹 밀링까지 폭넓은 작업·기계 포괄. 정밀 공차 맞춤 부품 제작에 가장 널리 쓰이는 공정 중 하나.

밀링은 1개 이상 축, 다양한 방향, 커터 헤드 속도·압력으로 수행. 다양한 공작기계 활용. 밀링 머신, 공작물, 지그, 밀링 커터 필요. 공작물은 지그에 고정되어 머신 내 플랫폼에 장착.

밀링 커터는 날카로운 이가 여러 개 달린 회전 절삭 공구. 공작물을 회전 커터에 이송해 작은 칩 형태로 재료 제거, 원하는 형상 생성.

밀링은 축대칭 아니며 구멍·슬롯·포켓·3D 곡면 등 특징 많은 부품 제작에 적합. 밀링만으로 만든 부품은 시제품용 맞춤 패스너·브래킷 등 소량 생산 부품 많음.

타 공정용 툴 제작에도 활용. 3D 형상 주로 밀링. 타 공정으로 기본 형상 만든 부품에 정밀 피처 추가·정제하는 2차 공정으로도 빈번. 높은 공차·표면 조도 강점.

밀링 공정

밀링 커터로 공작물 표면 재료 제거하는 절삭 공정. 커터는 여러 절삭날 가진 회전 공구. 드릴링은 회전축 방향으로 전진하나, 밀링은 커터 축에 수직으로 이동→커터 원주에서 절삭 발생.

커터가 공작물로 진입할 때 절삭날이 반복 진입·이탈하며 칩 긁어냄.

절삭 작용은 전단 변형. 재료가 미세 덩어리(칩)로 밀려나옴. 금속 절삭이 연질 재료 블레이드 절단과 다른 이유.

밀링은 수많은 미세 절삭으로 재료 제거. 다치 커터·고속 회전·저속 이송 조합으로 수행. 속도·이송은 변수 조합에 맞춰 조정.

공작물 이송 속도=이송률(feed rate), 단위: 거리/시간(또는 회전당 거리, 치당 거리).

밀링 공정 2대 분류:

페이스 밀링(Face Milling): 커터 끝 코너에서 주 절삭. 공작물 평면 가공이나 평바닥 캐비티 가공에 사용.

페리페럴 밀링(Peripheral Milling): 커터 외주에서 주 절삭. 밀링된 단면이 커터 형상 반영. 커터 날을 공작물서 재료 배출로 볼 수 있음. 깊은 홈·나사·기어 이빨 가공에 적합.

밀링 커터란?

밀링 머신/머시닝 센터에서 밀링 작업 수행하는 절삭 공구. 머신 내 이동 또는 직접 절삭으로 재료 제거.

모든 밀링 머신에 커터 장착. 일반 밀링에서 커터는 축에 수직 이동→원주에서 공작물 재료 제거.

목적: 공작물 재료 제거. 단일 날 아님. 선반 선삭은 단일 날 공구, 밀링 커터는 다중 절삭날. 회전 커터가 고정 공작물 깎아냄.

밀링 커터는 고경도·고강도 소재로 제작, 큰 응력 견딤.

밀링 작업 종류

공정 사이클 중 다양한 작업으로 목표 형상 구현. 각 작업은 커터 종류와 이동 경로로 정의.

• 엔드 밀링(End Milling): 엔드밀로 이송 거리에 따라 페리페럴/홈 절삭. 프로파일·홈·포켓·복잡 곡면 가공. 단일 패스 또는 다중 패스로 깊이 가공.
• 챔퍼 밀링(Chamfer Milling): 챔퍼 커터로 공작물/피처 모서리 따라 페리페럴 컷→45° 경사면 생성. 안/밖, 직선/곡선 경로 모두 가능.
• 페이스 밀링(Face Milling): 엔드밀로 공작물 평면 가공→매끄러운 면. 매우 얕은 깊이, 단일/다중 패스.
• 드릴링(Drilling): 드릴로 공작물 축 방향 관통→공구 직경=구멍 직경. 막힌 구멍(블라인드) 또는 관통 구멍(스루) 생성.
• 보링(Boring): 보링 툴로 공작물 축 방향 진입·내면 절삭→다양 피처. 단일 날 공구, 조정 가능 보링 헤드로 직경 설정. 드릴링 후 직경 확대·정밀 치수 확보용.
• 카운터보링(Counterboring): 카운터보어 툴로 기존 구멍 상부 확대→볼트 헤드 등 매입 공간 확보. 가이드 핀으로 기존 구멍 정렬.
• 카운터싱킹(Countersinking): 카운터싱크 툴로 기존 구멍 상부 테이퍼 확대→나사 헤드 플러시 마감. 일반 각도: 60, 82, 90, 100, 118, 120°.
• 리밍(Reaming): 리머로 기존 구멍 확대→정확한 직경·매끄러운 내부 면. 최소 재료 제거, 드릴링 후 정밀도·마무리용.
• 탭핑(Tapping): 탭으로 기존 구멍 내부 나사 가공. 탭 사이즈 맞춰 드릴링 선행. 바닥 탭(일부 깊이) 또는 관통 탭(전체 깊이).

자주 묻는 질문

밀링은 회전 커터를 공작물에 전진시켜 재료 제거하는 가공 공정. 1개 이상 축, 다양한 방향, 커터 헤드 속도·압력 조절 가능. 소형 부품부터 대형 그룹 밀링까지 폭넓은 작업·기계 포괄.

밀링 공정은 다치 커터 고속 회전, 저속 이송, 또는 그 조합으로 수많은 미세 절삭 수행해 재료 제거. 속도·이송은 변수 조합에 맞춰 조정.

밀링은 회전 커터로 공작물에 전진시켜 재료 제거하는 가공 공정. 1개 이상 축, 다양한 방향, 커터 헤드 속도·압력 조절. 밀링 머신(밀)이 원조 공작기계.
