고품질 포고핀 제조: 핵심 공정과 품질 기준

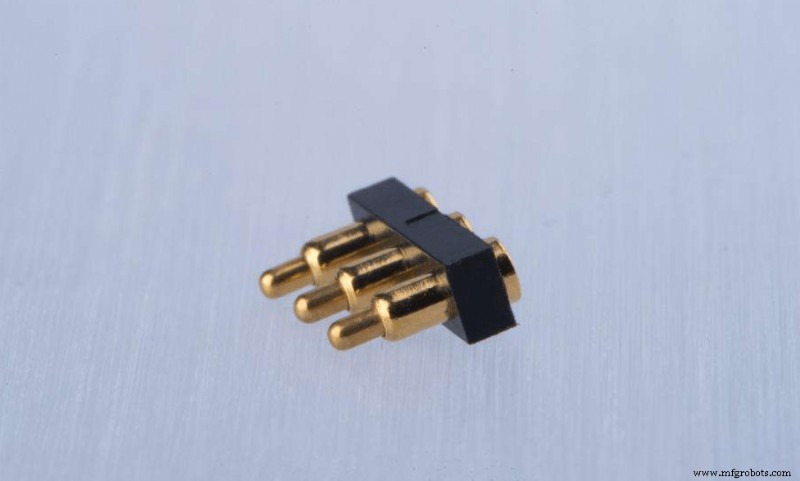

포고핀은 보통 밀집 배열로 두 회로 기판의 수많은 개별 노드를 연결합니다.

작고 단순해 보이지만, 제조 공정 전체를 꼼꼼히 관리해야 합니다. 불량품은 수명이 짧고 비용을 증가시켜 효율을 떨어뜨리기 때문입니다.

좋은 포고핀 제조의 핵심은 두 가지입니다:

다음 단락에서 포고핀 품질 관리의 핵심 단계를 소개합니다. 도움이 되시길 바랍니다!

1. 핀의 품질

포고핀은 플런저, 튜브, 스프링 세 가지 기본 부품으로 구성됩니다. 이 세 부품의 품질이 핀 전체의 품질을 결정합니다.

전기 전도성이 좋은 황동 소재가 플런저에 가장 적합합니다.

경도와 내식성을 확보하기 위해 대부분의 제조사는 플런저 표면에 금 도금을 합니다.

튜브의 주 기능은 신호 전도이므로, 소재의 전도성과 탄성(내굴곡 강도)이 뛰어나야 합니다.

대부분 튜브는 구리 합금으로 만듭니다. 대표적인 구리 합금은 다음과 같습니다:

A. 황동: 구리-아연 합금으로 전기 전도성이 좋음(약 26~29%, IACS). 구리 비율에 따라 C2680(JIS), C3604, C3601 3가지 일반 타입이 있으며 열처리 필요.

B. 인청동: 구리-주석 합금으로 황동보다 전도성이 낮음(약 13%).

하지만 탄성과 연성이 좋아 신축 공정이 필요한 튜브 제조에 매우 적합합니다. 주석 함량에 따라 C5440, C5191, C5210 3가지 타입이 있으며, 주석 함량이 높을수록 전도성은 낮아지고 탄성은 좋아집니다.

C. 열처리 구리 합금: 전도성과 탄성이 모두 좋지만 가격이 비쌉니다.

베릴륨 구리, 스테인리스강, 강선이 포고핀 스프링 원재료입니다. 각 소재마다 고유한 특성이 있습니다.

핀 조립용 스프링은 다음 특성을 가져야 합니다: 소형 설치 공간, 우수한 탄성, 높은 강성, 양호한 형상.

플런저, 튜브, 스프링에 적합한, 전기 전도성이 뛰어나고 효율적인 도금 방식을 소개합니다.

포고핀 플런저는 기본적으로 금 도금을 합니다. 금은 전기 전도성과 산화 저항성이 뛰어나 제조사가 선호하는 방식입니다.

금 도금 두께는 제품 수명에 직접적인 영향을 줍니다. 비용을 고려해 니켈 베이스로 금 도금 두께를 조절하기도 합니다.

필요에 따라 로듐 도금, 팔라듐 도금 등 다른 도금 방식도 유용합니다.

튜브는 니켈 도금과 금 도금 2단계 심가공 부품입니다.

먼저 니켈 기판 처리가 필요하며 통상 두께는 1~2μm입니다. 이후 표면에 금 도금하며 두께는 대략 0.1~1.0μm입니다.

직경이 작고 길이가 긴 튜브의 경우 바닥면에 측공을 뚫어 도금액이 튜브 바닥까지 충분히 재순환되게 하여 내벽 바닥까지 금이 석출되도록 합니다.

스프링 표면은 기본적으로 은색입니다. 전도성 향상을 위해 금 도금이 필요하기도 합니다. 금은 전기 전도성 향상과 높은 열적 성능, 산화 및 내식성을 제공합니다.

작동 시 포고핀 방향은 수직이어야 합니다. 측면 등 비수직 방향에서 응력이 가해지지 않게 하십시오.

포고핀 압축은 일반적으로 전체 스트로크의 2/3입니다. 압축이 너무 작으면 정력이 부족해 불안정한 임피던스가 발생하고, 너무 크면 튜브가 손상되고 핀이 걸릴 수 있습니다.

최적의 포고핀을 선택할 때 집중해야 할 중요 팁들입니다. 궁금한 점은 댓글로 남겨 주세요.
