3D 프린터를 일상적으로 사용하다 보면 다양한 문제가 나타날 수 있습니다. 그 중 일부는 몇 분 동안 작업을 지연시키는 반면, 다른 일부는 문제를 해결할 수 있을 때까지 기계를 완전히 쓸모 없게 만들 수 있습니다.

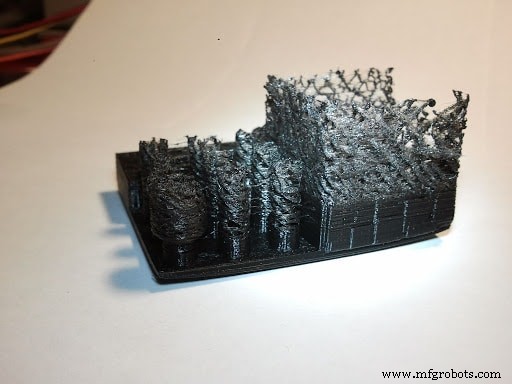

일반적이고 성가신 문제는 프린터가 인쇄 중간에 갑자기 튀어나오지 않는 경우입니다. 상당한 시간 동안 소리를 지르며 울고 나면 다음과 같이 자문해 볼 수 있습니다. 이 문제의 원인은 무엇이며 어떻게 해결할 수 있습니까?
프린터가 인쇄 도중 필라멘트 압출을 멈추게 하는 가장 일반적인 문제는 막힌 압출기 또는 과열된 압출기 모터 드라이브입니다. 보정 불량, 잘못된 인쇄 온도, 필라멘트 품질 불량 또는 프린터 주변에 먼지가 있는 경우 압출기가 막힐 수 있습니다.
침술이나 기타 줄을 사용하거나 냉간 당김을 수행하여 압출기를 뚫을 수 있습니다. 과열된 압출 모터 드라이버의 경우 솔루션은 항상 켜져 있는 팬으로 부품을 냉각시키거나 부품을 새 부품으로 교체하는 방법에 의존합니다.
더 자세히 살펴보고 각 원인, 적절한 문제 해결 방법, 해결 방법, 마지막으로 이러한 일이 다시 발생하지 않도록 방지하는 방법에 대해 논의합니다.
당연한 것처럼 보일 수 있지만 문제 해결을 시작하기 전에 항상 그렇지 않은지 확인하십시오. 스풀이 소진된 경우 인쇄를 다시 시작하기 전에 새 스풀로 시작해야 합니다.
3D 프린팅이 처음이라면 모델이 소모할 필라멘트 양에 대한 슬라이서의 추정치를 확인하는 것이 좋습니다. 개체 인쇄를 시작하기 전에.
이 문제를 피하는 또 다른 방법은 인쇄 작업을 일시 중지하고 인쇄를 완전히 중지할 필요 없이 새 필라멘트 스풀을 로드할 수 있도록 하는 필라멘트 런아웃 센서를 설치하는 것입니다. 좋은 소식은 점점 더 많은 3D 프린터 제조업체가 이 기능을 기본적으로 포함하고 있다는 것입니다.
필라멘트 스풀이 엉킨 경우도 있습니다. 이는 제조 문제로 인한 것일 수 있지만 당사가 원인일 가능성이 더 큽니다. 이를 방지하기 위해서는 필라멘트 장력을 유지하고 보관 시 필라멘트 끝단이 빠지지 않도록 해야 합니다.
기계에 필라멘트가 부족하지 않다는 것을 알았으므로 이제 실제 문제 해결을 시작하겠습니다! 노즐 막힘의 원인이 될 수 있는 사항부터 확인해 보겠습니다.
이 문제는 매우 일반적이며 운이 좋게도 매우 쉽게 해결할 수 있습니다. 인쇄가 시작될 때 압출기가 플라스틱 압출을 시작하지 않으면 잘못된 노즐 높이 때문일 수 있습니다(베드 수평이 적절하지 않고 노즐이 구멍을 파고 있음).
노즐이 너무 낮으면 노즐 팁과 제작판 표면 사이에 충분한 공간이 없는 것입니다. 이로 인해 노즐이 빌드 플레이트에 의해 막혀 필라멘트가 원활하게 흐르지 않게 됩니다.
필라멘트가 첫 번째 또는 두 번째 레이어로 돌출되지 않고 세 번째 또는 네 번째 레이어에서 돌출이 정상이어야 하는 경우 이 문제를 알 수 있습니다. 압출기가 연속된 층에 필라멘트 침착을 멈추면 거의 이것이 원인이 아닙니다.
이 문제에 대한 해결책은 정상적인 필라멘트 압출을 보장하기 위해 노즐과 인쇄 표면 사이의 공간이 충분하도록(0.4mm 노즐의 경우 0.1mm와 0.2mm 사이) 3D 프린터(Bed Levelling)를 보정하는 것입니다. 일반적으로 노즐과 제작판 사이에 종이 한 장을 놓을 수 있어야 합니다.
PLA 플라스틱을 사용할 때 최적의 압출 온도 범위는 최저 180°C에서 최대 220°C입니다. 너무 낮은 온도에서 인쇄를 시도하면 압출이 전혀 발생하지 않을 가능성이 높으며, 불필요하게 높은 온도에서 인쇄하면 직관적으로 역효과가 더 나쁠 수 있습니다.
실제로 주어진 재료에 비해 너무 높은 온도에서 인쇄하려고 하면 필라멘트가 압출기에서 유리화되어 막힐 수 있습니다.
간단히 말해서 필라멘트 제조사에서 권장하는 최적의 온도를 항상 확인하는 것이 좋습니다. 일반적으로 포장이나 스풀 자체의 어딘가에서 찾을 수 있습니다.
거기에서 찾을 수 없는 경우에는 항상 브랜드를 구글링하고 누군가가 이상적인 온도를 찾았으면 하는 기도를 할 수 있습니다. 이 간단한 매개변수를 쉽게 찾지 못한다는 것은 필라멘트가 공손하게 말해서 차선책이라는 표시이기도 합니다.
위에서 언급했듯이 잘못된 공장 관행은 인쇄 중에 문제가 발생할 가능성이 높습니다. 직경이 더 크거나 스풀을 따라 폭이 일정하지 않고 불완전한 필라멘트는 인쇄 과정에서 문제를 일으킬 수 있음을 의미합니다.
재료 내부에 숨어 있는 열악한 필라멘트와 비자발적인 오염 물질이 임의의 간격으로 노즐 내부에 직접 축적되어 막힐 수 있습니다.
필라멘트의 품질을 결정하는 주요 요소는 필라멘트를 만드는 데 사용되는 원료, 생산 라인 기술 및 제조업체에서 시행하는 제어 프로세스입니다. 신뢰할 수 있는 브랜드의 품질 테스트를 거친 재료를 사용하는 것이 오히려 중요합니다. 새 브랜드를 구매하기 전에 항상 리뷰와 의견을 확인하세요.
그러나 저렴하고 고품질의 PLA 스풀을 원하면 Amazon에서 이 스풀을 구입하십시오. 훌륭하게 작동합니다.
프린터를 제대로 청소하지 않은 방에 두면 먼지와 오물이 기기 작동을 방해할 수 있습니다. 먼지가 어떻게든 압출기에 들어가면 탄화됩니다. 시간이 지남에 따라 노즐 내부에 더 많은 먼지가 쌓입니다. 재료의 올바른 흐름을 방해하고 인쇄 품질이 저하됩니다. 결국 압출기가 막힐 수도 있습니다.
압출기 모터 드라이버가 과열되면 일부 임의 단계를 건너뛸 수 있으며 이로 인해 노즐이 막힐 수도 있습니다. 과열의 첫 번째 징후는 불규칙한 스테핑 모터 동작입니다. 일반적으로 스테퍼 모터의 전원이 갑자기 꺼지는 소리로 인식할 수 있습니다.
열 차단이 발생할 수도 있습니다. 이 경우 Extruder 모터가 전혀 움직이지 않습니다.
프린터에 이런 일이 발생하면 다시 인쇄를 시도하기 전에 반드시 기기를 끄고 전자 장치를 식혀야 합니다. 이러한 일이 다시 발생하지 않도록 하려면 팬이 항상 켜져 있는 상태에서 프린터 보드를 냉각하는 것이 좋습니다.
이것은 또한 결함이 있는 구성 요소로 인해 발생할 수도 있습니다. 이 경우 수행 중인 작업에 대해 잘 알지 못하는 경우 솔루션을 수정하지 않는 것이 좋습니다.
가열된 필라멘트가 0.4mm 구멍을 원활하게 통과할 수 있고 드문 경우에만 실패한다는 사실은 여전히 나를 놀라게 합니다. 내가 놀라는 경향이 있더라도, 우리 기계가 필요할 때 막힌 노즐을 고칠 수 있는 방법을 봅시다!
막힌 노즐을 수정하는 방법에는 여러 가지가 있습니다. 일부는 일시적으로 문제를 해결하고 다른 일부는 보다 확실한 솔루션으로 사용할 수 있습니다. 하나하나 살펴보겠습니다!
막힌 노즐을 수정하는 가장 쉬운 방법은 필라멘트를 압출기에 수동으로 밀어 넣는 것입니다. 그렇게 하기 전에 핫 엔드가 완전히 가열되었는지 확인하십시오. 압출기 암을 눌러 스프링을 압축하고 필라멘트를 밀어넣고(너무 세지 않게) 노즐을 통해 나오는지 확인합니다.
이 솔루션은 문제를 해결할 수 있지만 모든 잔류물이 노즐에서 압출되는 것을 보장하지는 않습니다. 노즐 내부에 잔여물이 남아 필라멘트의 흐름이 고르지 않을 수 있으므로 이 작업을 수행한 후 첫 번째 레이어의 품질을 주시하십시오.
핫 엔드를 분해하지 않고 막힌 압출기를 해결하려면 스테인리스 스틸 바늘, 가는 와이어 또는 기타 줄로 노즐을 청소할 수 있습니다.
따라야 할 절차는 다소 간단합니다.

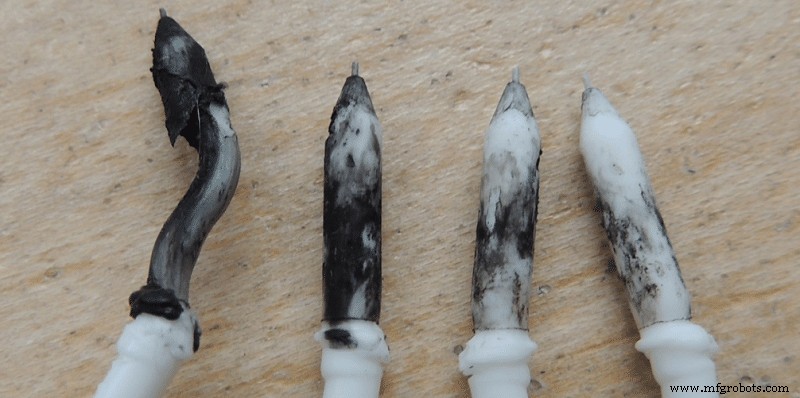

바늘 방법이 효과가 없다면 콜드 풀을 시도하십시오. 이 방법을 사용하려면 ABS나 나일론 필라멘트와 같이 내열성이 좋은 필라멘트가 필요합니다.

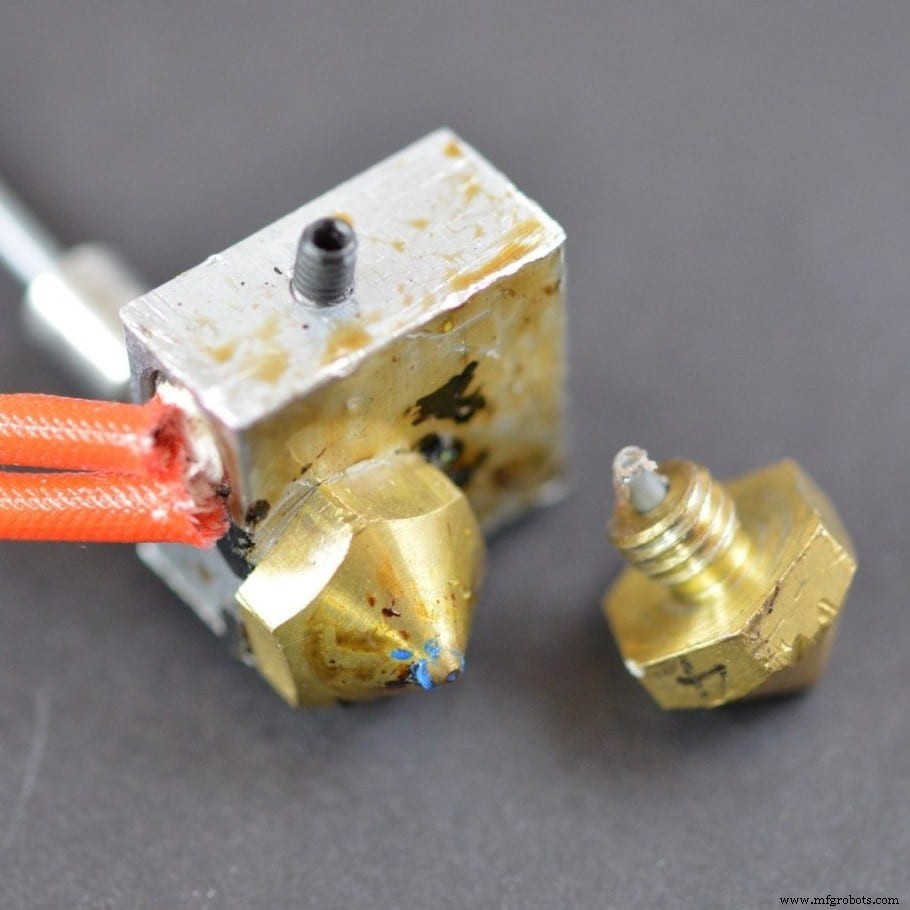

이 방법에는 압출기가 도달할 수 있는 더 높은 온도에서 노즐을 분해하는 작업이 포함됩니다. 토치, 히팅건 또는 가정용 스토브를 사용하여 노즐을 가열하십시오. 노즐 내부와 외부의 플라스틱을 모두 제거합니다.
청소가 제대로 되었는지 확인하려면 노즐을 광원 쪽으로 향하게 하고 구멍을 통해 살펴보십시오. 멋지고 둥근 빛의 원이 보이면 노즐을 청소한 것입니다. 노즐을 더 청소하려면 노즐을 아세톤(ABS용) 또는 가성 소다(PLA)에 담그고 하룻밤 동안 그대로 둡니다.
이제 당신은 전체 작업 동안 필라멘트를 균일하게 압출하는 프린터의 자랑스러운 소유자가 될 것입니다. 이벤트가 최근에 진행되었으며 이 문제를 해결하는 것이 얼마나 싫었는지 아직도 기억하고 있으므로 가까운 장래에 이 문제를 다시 발생시킬 가능성을 줄이기 위해 할 수 있는 일에 대해 읽어보셔도 좋습니다.
다음은 인쇄 중에 프린터가 갑자기 튀어나오지 않는 것을 방지하기 위한 몇 가지 팁입니다.
유연한 재료로 작업하거나 더 높은 온도가 필요한(예:나일론) 3D 프린터 데이터시트에 적용된 속도 제한을 준수하는 것이 중요합니다.
FFF/FDM 3D 프린터에서 인쇄 속도를 결정하는 것은 사용되는 재료의 속성과 3D 프린터 구성 요소의 품질입니다.
Bowden 기계의 유연한 필라멘트의 경우 20mm/sec보다 빠르게 진행하지 않는 것이 좋습니다. 다이렉트 드라이브가 있는 기계의 경우 권장 속도는 중경도 및 고경도 플렉시블 필라멘트의 경우 40mm/초, 저경도 플렉시블 필라멘트의 경우 25mm/초입니다.
위에서 언급했듯이 사용하는 필라멘트는 핫엔드의 전반적인 상태와 관련하여 가장 큰 적이 될 수 있습니다. 비정규 재료는 핫엔드의 스트로크가 끝날 때까지 관 내에서 필라멘트를 가둘 수 있습니다. 또한, 더러운 필라멘트는 작은 먼지가 노즐 공동 내부 또는 뜨거운 목구멍 내부에 퇴적물 벽을 형성하도록 할 수 있습니다.
이 문제를 방지하기 위해 불순물에 대한 작은 필터를 만들 수 있습니다. 플라스틱 클램프에 부착된 깨끗한 스폰지를 필라멘트 주위로 감싸서 먼지가 핫엔드 경로에 들어가기 전에 청소되도록 합니다.
핫엔드 팬은 필라멘트가 가열 블록에 의해 가열되기 전에 안정적인 온도를 유지하는 데 중요합니다. 효율을 잃으면 필라멘트가 미리 가열되어 핫엔드 본체 내부로 팽창하여 방해가 됩니다. 따라서 팬을 항상 깨끗하고 최상의 상태로 유지해야 합니다.
테프론 튜브는 온도와 용도에 따라 수명이 제한됩니다. 표준 3D 프린터 튜브는 240°C 이상의 온도를 처리할 수 없습니다. PTFE 튜브 결함의 첫 징후 중 하나는 압출기 내부의 압출 부족 또는 필라멘트 소음입니다. 이런 경우 노즐이 막히지 않도록 PTFE 튜브를 교체하십시오.
더 나은 해결책은 더 높은 온도를 견딜 수 있는 파란색 염소자리 관을 구입하는 것입니다.
막힌 압출기는 종종 많은 사용자에게 큰 골칫거리이며 가능한 한 빨리 무언가를 인쇄해야 하는 경우에는 더욱 그렇습니다. 필라멘트가 압출기로 매끄럽고 연속적으로 흐르도록 하는 것이 중요합니다. 이는 압출기의 수명을 연장할 뿐만 아니라 전반적으로 더 나은 인쇄 품질로 이어집니다.
모든 솔루션과 수정 사항은 어렵지도 비싸지도 않습니다. 이 놀라운 기계를 즐기려면 약간의 인내심과 회복력만 있으면 됩니다!
우리는 추측을 없애고 어떤 프린터, 필라멘트 또는 업그레이드를 얻을 것인지 조사하는 데 소요되는 시간을 줄일 수 있는 권장 제품 섹션을 만들었습니다. 이는 이것이 매우 힘든 작업이 될 수 있고 일반적으로 많은 혼란을 야기한다는 것을 알고 있기 때문입니다. .
초보자는 물론 중급자, 전문가에게도 좋다고 판단되는 소수의 3D 프린터만 선택하여 결정을 쉽게 했으며 나열된 업그레이드뿐만 아니라 필라멘트도 모두 당사에서 테스트하고 신중하게 선택했습니다. , 어느 것을 선택하든 의도한 대로 작동한다는 것을 알 수 있습니다.
