패널 보드의 회로 차단기 수를 결정하는 방법은 무엇입니까?

가정용으로 계산된 부하를 기반으로 부하 센터 및 배전반의 회로 차단기 수를 찾는 방법은 무엇입니까?

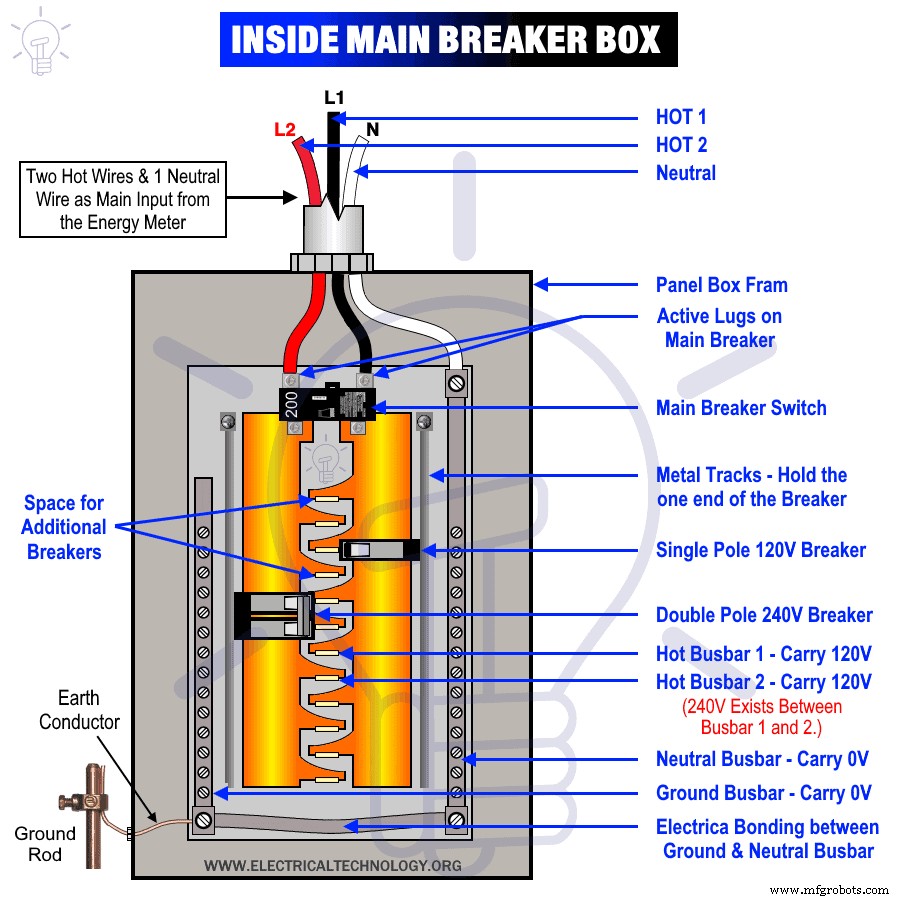

미국과 캐나다에서 주거용 건물과 가정에 대한 공통 공급 전압은 NEC 및 CEC를 기준으로 120V 및 240V입니다. 이 단상 공급 장치(실제로는 분할 위상 시스템)에는 배전 변압기에서 미터 박스 및 메인 서비스 패널(예:메인 스위치 차단기)까지 3개의 와이어(Hot 1, Hot 2 및 Neutral)가 있습니다.

가정에 설치된 단상 120V/240V 로드 센터 및 패널 박스에서 사용 가능한 전압 레벨은 다음과 같습니다.

참고:NEC 배선 색상 코드는 위의 설명에 사용됩니다.

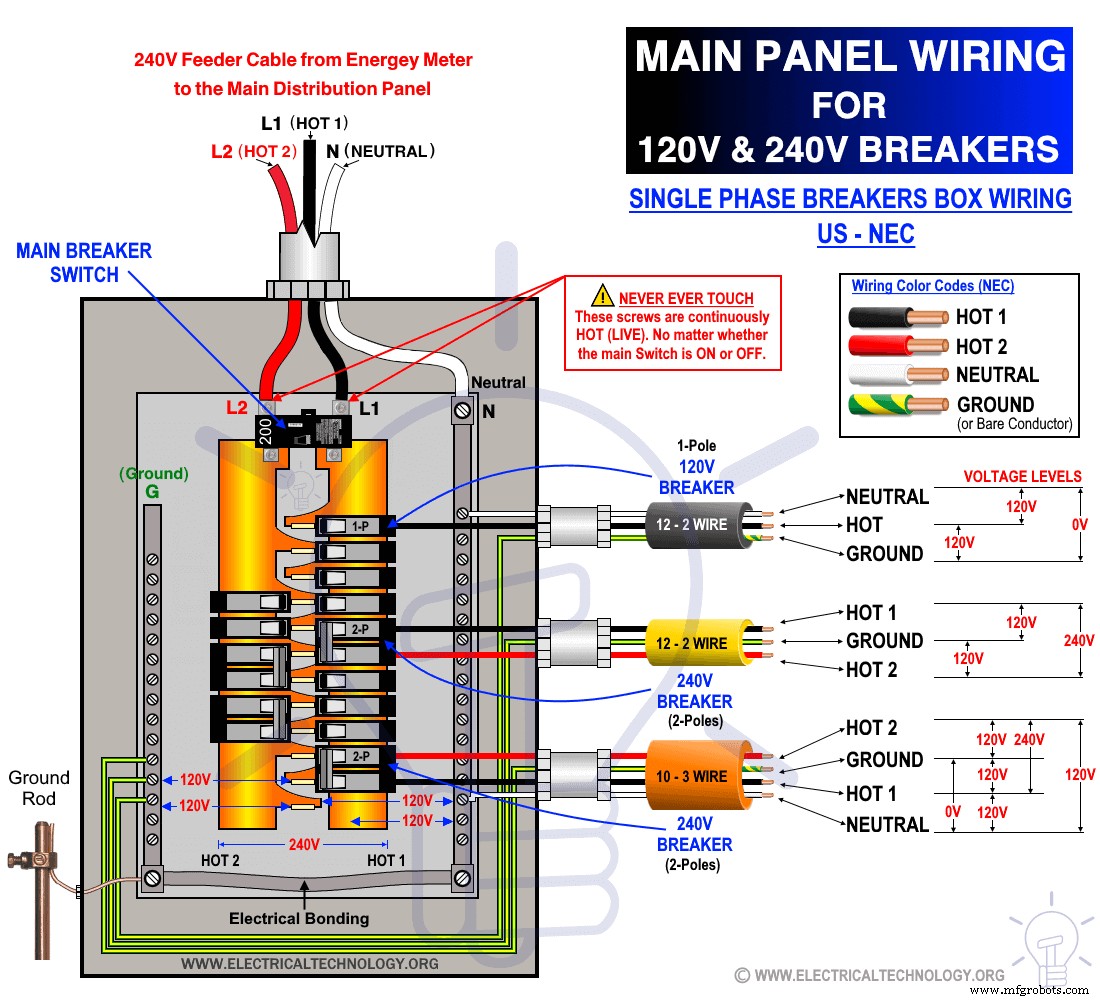

다음 그림은 24개의 차단기 공간 또는 부하 센터, 차단기 상자 또는 패널 보드의 부하 회로에 연결된 120V/240V 단상 공급 장치의 기본 구성을 보여줍니다. 이것은 또한 120V 단상이 Black과 White(Hot 1 또는 Hot 2 중 하나)와 White(Neutral) 사이에서 사용 가능한 반면 240V 분리 위상은 Black &Red(Hot 1 &Hot 2)를 통해 사용할 수 있음을 보여줍니다. 필요한 전선 및 케이블 수는 부하 회로 및 장치 구성에 따라 다릅니다. 즉, 일부 240V 회로에는 중성선이 필요하지 않은 반면 다른 회로에는 필요하지 않습니다.

부하 센터에서 120V 단극 차단기는 단일 위치를 차지하고 240V 이중 극 차단기는 부하 센터에서 두 위치를 차지합니다.

배전반의 회로 차단기/회로 수 결정

참고 1: 다음 예는 피상 전력으로 알려진 VA(볼트 x 암페어)를 기반으로 합니다. 주거용 건물의 역률은 거의 1(1)이므로 피상 전력 x 역률 또는 VA x PF와 동일한 유효 또는 실제 전력(와트)을 사용할 수 있습니다. 이 경우 VA의 피상 전력은 W "와트"의 실제 전력과 같습니다.

참고 2: 이 예에서 동일한 용어를 사용했으므로 로드 센터 및 배전반 크기 조정에 대한 이전 예를 확인하는 것이 좋습니다.

예:

1,500피트 2 부하 센터 또는 배전반에서 차단기 및 회로의 적절한 수를 결정합니다. (139.35m 2 ) 다음 부하 회로가 있는 집 평면도:역률을 단위 "1"로 고려합니다.

해결책:

일반 조명 회로:

조명 회로는 일반적으로 15A 또는 20A를 갖는 120V입니다. 부하 센터의 차단기 수와 공간을 찾으려면 다음과 같은 기본 전력 공식을 사용하여 부하 전류를 계산해야 합니다.

I =P / V

위치:

값 입력:

I =4500VA / 120V

I =37.5A

조명 회로에 필요한 총 전류량입니다. 15A 또는 20A 회로 차단기는 적절한 크기의 전선과 적절한 스위치 및 플러그와 함께 사용할 수 있습니다. 대부분 15A 차단기가 조명 지점에 사용됩니다. 이런 식으로 총 조명 암페어를 15A로 나누어 조명 회로의 수를 결정합니다.

37.5A / 15A =2.5A (3으로 반올림).

즉, 3개의 조명 회로 차단기를 사용합니다. .

소형 가전제품

주어진 예에는 2개의 소형 기기 부하 회로가 있습니다. 즉 120V, 20A 회로 차단기의 2개입니다.

세탁 회로

주어진 예에서 의류 건조기에 필요한 20A, 120V 회로는 단 1개뿐입니다.

대형 가전 제품 회로:

2극 240V 회로 차단기에서 작동하는 대형 기기를 의미합니다. 모든 에어컨, 전기레인지/스토브, 전기히터, 의류건조기 등은 240V 회로로 동작하므로 개별적으로 고려합니다. 240V 이중극 차단기는 차단기 박스에서 2개의 공간(위치)을 차지함을 유의하십시오. 이제 기기의 kVA 정격을 240V로 나누어 대형 가전제품의 부하 센터(Amps 기준)에 필요한 회로 차단기 수를 알아보겠습니다.

에어컨

위의 기본 현재 공식 사용

I =P / V

I =6kVA / 240V

I =25A .

일반적으로 회로 차단기의 정격 전류는 전기 히터 및 에어컨 등과 같은 연속 부하에 대해 125%(1.25배)로 선택해야 합니다. 컨디셔너,

125% x 25A =31.25A.

이렇게 하면 35A와 같은 다음으로 가장 가까운 사용 가능한 회로 차단기 6kVA 에어컨에 사용해야 합니다. 동일한(125%)이 전선 크기에 적용된다는 점을 염두에 두십시오. 즉, 35A 전선과 회로 차단기는 에어컨에 대해 지정된 31.25A 다른 모든 연속 및 동시 부하에 사용해야 합니다.

전기 히터 회로

위의 계산과 동일하게 7.2kVA 전기 히터의 정격 전류는 다음과 같습니다.

I =7.2kVA / 240V =30A

안전율 125%를 곱합니다.

1.25 x 30A =37.5A

회로 차단기의 전류용량은 사용된 도체의 정격 전류를 초과해서는 안 됩니다. 40A 전선 크기에 따른 40A 차단기 (다음 및 가장 가까운 표준 크기)는 7200VA 정격 전기 히터 회로에 사용해야 합니다.

전기 범위 회로:

위의 기본 계산법을 이용하여 35A, 240V 회로(8.4kVA / 240V)입니다. 이제 안전 요소와 함께

1.25 x 35A =43.75A

다음으로 가장 가까운 사용 가능한 &회로 차단기 및 전선 크기의 권장 크기는 50A입니다. 8400VA, 240V 전기 스토브용

의류 건조기 회로

건조기는 15A, 240V(3.6kVA / 240V)입니다. 안전 계수 곱하기:

125% x 15A =18.75A

권장 전선 크기 및 회로 차단기는 20A입니다. , 240V 이중 극.

쓰레기 처리 회로

쓰레기 처리 장치와 식기 세척기 모두 120V 회로입니다. 쓰레기 처리는 10A, 120V 회로(1.2kVA / 120V)입니다. 안전 계수 포함:

125% x 10A =12.5A

다음으로 사용 가능한 &적합한 전선 크기 및 회로 차단기는 15A, 120V입니다. 단극.

식기세척기 회로

식기세척기는 8A, 120V 회로(0.96kVA / 120V)입니다. 안전 계수 포함:

125% x 8A =10A.

단극, 120V, 10A 회로 차단기의 적절한 크기 동일한 와이어 크기가 필요합니다.

관련 게시물:

차단기 상자에 있는 회로 차단기의 총 공백 수:

이제 아래 표와 같이 부하 센터의 회로 차단기에 필요한 총 공간 수를 계산할 수 있습니다.

회로 수량 회로 차단기 전압 필요한 공간
일반 조명 3 15A 120V 3
소형 가전제품 2 20A 120V 2
세탁물 1 20A 120V 1
에어컨 1 35A 240V 2
전기 히터 1 40A 240V 2
전기 범위 1 50A 240V 2
의류 건조기 1 20 240V 2
쓰레기 처리 1 15 120V 1
식기세척기 1 10 120V 1
16

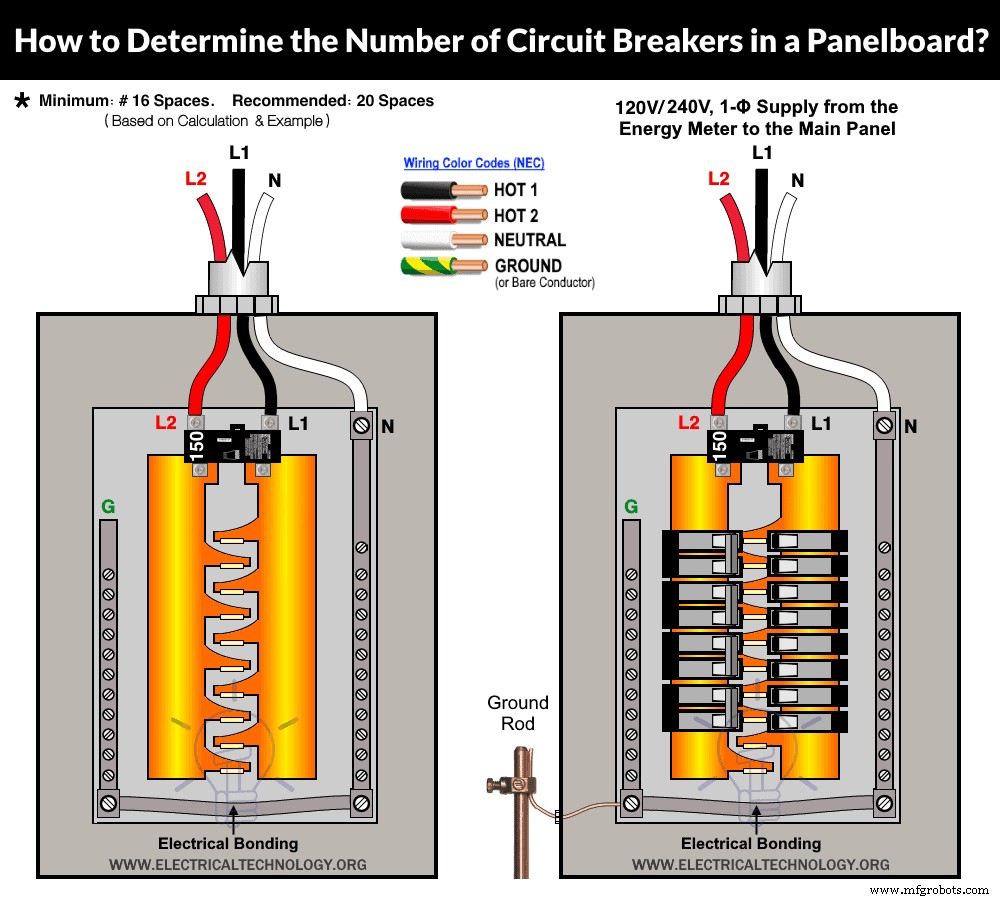

위의 예에 대한 계산에 따르면 최소 16개의 로드 센터 공간이 필요합니다. 향후 확장 및 20% 추가 로드 포인트로 인해 20칸 패널 상자가 적합한 옵션  다음 그림과 같이 안전한 쪽에 있어야 합니다.

다음은 더 많은 관련 리소스와 해결된 예제가 포함된 단계별 가이드 자습서입니다.
