RS232 대 RS485:RS232 또는 RS485 중 어느 것이 더 낫습니까?

RS232와 RS485의 비교는 새로운 것이 아닙니다. 따라서, 그것은 이제 잠시 동안 주변에 있었던 오래된 대회입니다. RS232와 RS485는 최초의 직렬 인터페이스 중 하나이기 때문입니다.

그럼에도 불구하고 엔지니어들은 오늘날에도 여전히 이를 사용합니다. 또한 측정 및 제어 장치에 유용합니다. 또한 이러한 인터페이스는 가장 사용하기 쉽고 저렴한 인터페이스 중 하나입니다.

하지만 그게 다가 아닙니다.

대부분의 엔지니어는 차이점을 이해하기 어렵습니다. 결과적으로 많은 혼란이 있습니다. 그러나 특히 PCB 엔지니어라면 그러지 않아야 합니다.

그래서 우리는 공기를 맑게하기 위해이 기사를 만들었습니다. 또한 새로운 엔지니어가 인터페이스 간의 차이점을 쉽게 발견할 수 있기를 바랍니다.

따라서 이러한 인터페이스에 대해 알아볼 준비가 되셨다면 계속 읽으십시오.

1. RS232는 무엇에 사용됩니까?

통신에서 RS232는 권장 표준 232를 나타냅니다. 따라서 RS232는 1960년에 처음 등장했습니다. 또한 설립자는 직렬 통신을 통해 데이터를 전달하기 위해 발명했습니다.

게다가 그게 다가 아닙니다.

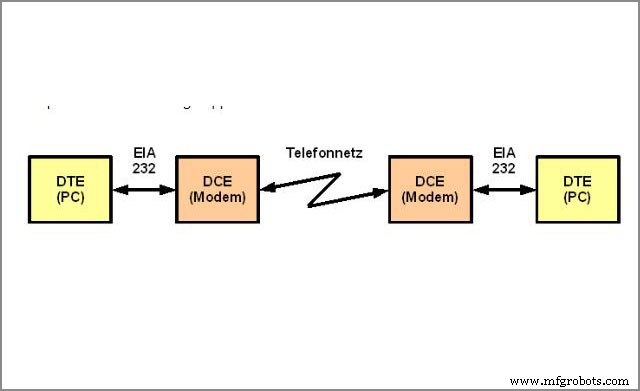

공식적으로 인터페이스는 DTE와 DCE를 연결하는 신호를 정의하는 데 도움이 됩니다. 따라서 이 경우 DTE는 데이터 단말 장비를 의미한다. 그리고 DCE는 데이터 회로 종단 장비를 나타냅니다. 또한 DCE의 다른 이름은 데이터 통신 장비입니다. 따라서 이러한 연결이 발생하는 좋은 예는 모뎀입니다.

출처 – Wikipedia

RS232는 또한 특정 요소에 대한 표준을 정의합니다. 따라서 신호의 타이밍, 전기적 특성 및 신호의 의미를 설정합니다.

또한 더 많은 것이 있습니다.

RS232는 커넥터의 핀아웃과 물리적 범위를 정의합니다.

이 인터페이스의 최신 버전은 TIA-232-F입니다. 또한 1997년에 처음 존재했습니다. 이 현재 버전은 DCE와 DTE 간에 인터페이스합니다. 또한 직렬 바이너리 데이터 교환을 사용합니다.

오늘날 우리는 PC 직렬 포트에서 RS232 표준을 봅니다. 간단히 말해서 산업용 통신 장치에서 대부분을 찾을 수 있습니다.

또한 어느 시점에서 RS232는 대부분의 컴퓨터에 대한 표준 기능이었습니다. 그런 다음 직렬 포트에서 응용 프로그램을 볼 수 있습니다. 또한 PC 제조업체는 연결에 RS232를 사용했습니다. 따라서 모뎀만을 위한 것은 아닙니다.

그 외에도 일부 PC 제조사에서는 이를 PC 마우스, 프린터 등에 사용하기도 했습니다. 간단히 말해서 PC 전원 공급 장치에서도 볼 수 있었습니다. 일반적으로 컴퓨터 제조사에서는 주변기기에 사용했습니다.

RS232의 역사(모든 것이 어떻게 시작되었는지)

전자산업협회(Electronic Industries Association)는 1960년에 RS232를 처음 도입했습니다. 그래서 그해 기구는 RS232를 "권장 표준"으로 만들었습니다.

또한 최초의 DTE는 전신 타자기였습니다. 그리고 그 당시에는 전자 기계였습니다. 더욱이 개척자 DCE는 모뎀이었습니다. 그래서 전자 단말기가 유행했을 때 전신 타자기로 설계했습니다. 또한 모두 RS232와 호환됩니다.

하지만 그게 다가 아닙니다.

당시 RS232 표준을 사용했던 설계자들은 이를 "이상하다"고 표현했습니다. 왜요? 인터페이스가 일부 장치의 필요성을 예측하지 않았기 때문입니다. 따라서 장치의 좋은 예는 프린터, POS 단말기 등입니다.

또한 인터페이스는 일반적인 병목 현상에 직면했습니다. 따라서 이러한 병목 현상은 당시 많은 디자이너를 좌절시켰습니다. 그렇다면 이러한 병목 현상은 특히 무엇이었습니까? 예를 들어 커넥터에 회로를 비표준 핀으로 설치했습니다. 또는 잘못된 위치에 있거나 잘못된 제어 신호도 있습니다.

그것으로 충분하지 않은 것처럼 표준 준수가 부족했습니다. 그래서 이 문제는 브레이크아웃 박스를 탄생시켰습니다. 또한 이 시기에 테스트 장비, 패치 박스 등이 번성했습니다.

따라서 그들의 목표는 엔지니어가 동등하지 않은 장비를 연결할 수 있도록 돕는 것이었습니다. 다행스럽게도 이러한 새 장치는 문제를 해결하는 데 도움이 되었습니다.

간단히 말해서, 표준에서 일반적으로 벗어난 것은 엔지니어가 한 가지 일을 하도록 돕는 것이었습니다. 그리고 더 낮은 전압에서 신호를 구동하기 위한 것이었습니다.

출처 – Wikipedia

RS232 표준의 범위

RS232 표준은 1969년 EIA에서 제정되었습니다. 따라서 다음과 같은 네 가지 표준 규칙이 있습니다.

1. 첫째, 인터페이스 기계적 기능, 핀 식별. 게다가 플러그형 커넥터입니다.

2. 둘째, 인터페이스 회로의 표준 하위 집합이 있습니다. 또한 특정 통신 애플리케이션을 위한 것입니다.

3. 셋째, 인터페이스 커넥터의 모든 회로를 지원합니다.

4. 마지막으로 전기 신호 기능이 있습니다. 그리고 그것들은 타이밍, 신호 속도, 신호의 슬루율입니다.

자, 여기 키커가 있습니다.

표준은 몇 가지 요소를 정의하지 않습니다. 따라서 이러한 요소는 EBCDIC, ASCII 등과 같은 문자 코드이며 오류 찾기 프로토콜을 표시하지 않습니다. 또한 문자 프레임 및 비트 순서 전달과 같은 정의되지 않은 요소가 있습니다.

2. RS485 인터페이스란 무엇입니까?

TIA-485(-A)라고도 하는 RS485가 표준입니다. 따라서 수신기와 드라이버의 전기적 특성을 정의합니다. 또한 직렬 통신 시스템에서 유용합니다.

또한 두 가지 시스템을 지원하는 전기 신호가 있습니다. 따라서 이러한 특정 시스템은 다지점 및 균형을 이루고 있습니다.

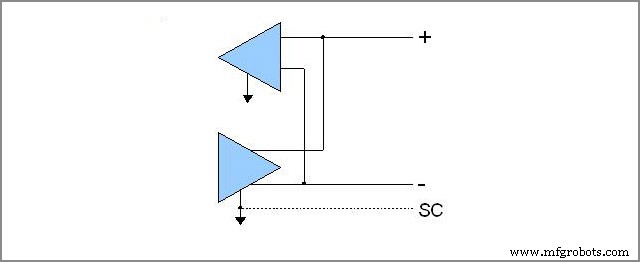

RS458 3선 연결

출처 – Wikipedia

또한 TIA와 EIA는 표준의 존재를 책임지는 기관입니다. 또한 두 가지 상황에서 잘 작동하기 때문에 엔지니어가 사용합니다. 첫째, 표준은 장거리에서 잘 작동합니다. 둘째, 전기적으로 시끄러운 영역에서 완벽하게 작동합니다.

하지만 그게 다가 아닙니다.

다중 수신기는 RS485 인터페이스와 잘 작동합니다. 멀티드롭 버스와 선형 네트워크로 연결되기 때문입니다.

따라서 이러한 기능은 RS485를 산업용 제어 시스템에 완벽하게 만듭니다.

또한 RS485는 저렴한 로컬 네트워크에 적합합니다. 따라서 엔지니어는 RS422(트위스트 페어)를 통해 유사한 차동 신호를 사용합니다.

하지만 여기에 키커가 있습니다.

RS485 인터페이스는 3단계 로직을 사용합니다. 또한 개별 송신기를 비활성화할 수 있습니다. 따라서 이 논리 시스템을 통해 RS485는 선형 버스 토폴로지를 사용할 수 있습니다. 그리고 2개의 전선으로만 작동합니다.

또한 RS485 전선 세트에서 발견되는 장비는 노드입니다. 또한 일부 엔지니어는 RS485의 노드, 장치 또는 스테이션을 알고 있습니다.

요컨대, 노드에 대한 이상적인 배열은 점대점입니다. 또한 이러한 노드(멀티드롭)는 라인 또는 버스가 될 수 있습니다. 따라서 노드는 별이나 고리가 아닙니다. 따라서 스타 및 링 토폴로지는 이상적이지 않습니다. 신호 반사가 있기 때문입니다. 또한 극단적인 종단 임피던스를 가지고 있습니다.

3. RS232와 RS485의 차이점은 무엇입니까?

이제 우리는 큰 질문에 도달했습니다. 그렇다면 RS232가 RS485와 정확히 다른 점은 무엇입니까?

쉽게 알아볼 수 있도록 하겠습니다. 따라서 주요 기능부터 시작하겠습니다.

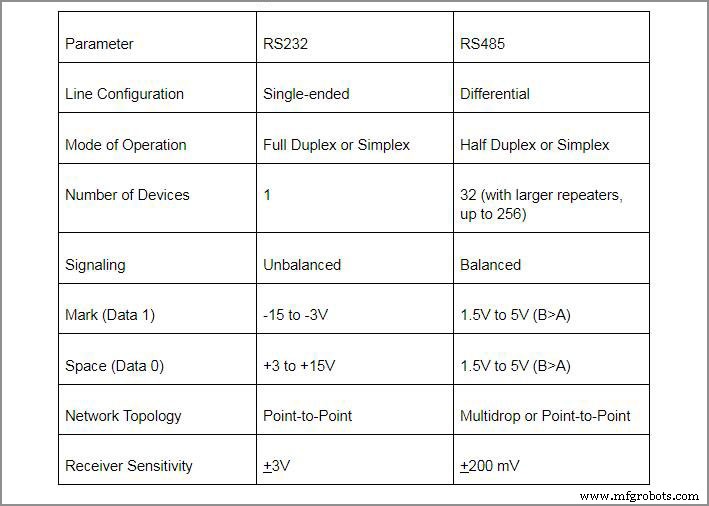

3.1 RS485 대 RS232:주요 기능

3.2 RS232와 RS485의 주요 차이점

다음과 같습니다.

3.2.1 최대 작동 범위

RS232의 최대 작동 범위는 50피트입니다. 게다가, 길이는 낮은 데이터 속도로 확장 가능합니다. RS485의 경우 4000피트입니다.

3.2.2 수신기와 송신기의 수

RS232는 두 개의 장치를 연결하는 데 이상적입니다. 그러나 RS485는 32개의 장치를 연결합니다.

3.2.3 접지 기준 잠재 및 전기 노이즈

RS232는 너무 취약하여 데이터 손상을 허용합니다. 대조적으로 RS485는 데이터 손상이 없습니다. 데이터 전송 용량이 더 확장되었기 때문입니다.

3.2.4 데이터 속도

RS232의 데이터 속도는 1Mbps에서 최대 50피트입니다. 그러나 RS485는 최대 4,000피트 거리에서 10Mbps로 데이터를 전송합니다.

4. RS232 대 RS485:장점과 단점

의심할 여지 없이 직렬 인터페이스의 경우 RS485 및 RS232가 표준입니다. 그러나 직렬 인터페이스는 세 가지를 지정할 수 있어야 합니다. 세 가지는 타이밍, 논리 레벨의 전송, 데이터 속도입니다.

그리고 대부분의 장치와 마찬가지로 이러한 각 프로토콜에는 장점과 단점이 있습니다.

RS232 기기

장점

1. RS232단자가 상당히 저렴합니다.

2. 단말기는 호환되는 많은 레거시 장치를 지원합니다. 이 모든 것이 터미널의 단순성 덕분입니다. 또한 RS232는 지점 간 연결에 유용합니다. DCE와 DTE 장치 간의 연결이 좋은 예입니다.

3. 장거리의 경우 RS232는 약 50피트를 지원합니다. 그러나 이 거리는 낮은 전송 속도에 적용됩니다. 또한 장치에는 오류 연결 기능이 있습니다.

4. RS232는 +/-5볼트 이상입니다. 결과적으로 장치는 노이즈에 영향을 받지 않습니다.

5. RS232를 이더넷/RS485/USB 등으로 변환하는 어댑터 또는 변환기를 쉽게 찾을 수 있습니다.

6. 작동 모드는 전이중입니다.

단점

1. 프로토콜에 불균형 전송이 있습니다.

2. RS232는 시스템 간 통신에만 가장 적합합니다. 따라서 칩 대 센서 장치 통신에는 적합하지 않습니다. 또는 칩-투-칩 통신을 위한 것이기도 합니다.

3. 장거리에서 RS232는 저속만 지원할 수 있습니다. 따라서 더 높은 요금을 원하시면 짧은 거리에서만 얻을 수 있습니다.

4. 일반적으로 RS232 장치는 별도의 트랜시버 칩이 필요합니다. 결과적으로 시스템에 비용이 추가됩니다.

5. RS232는 단일 마스터-다중 슬레이브 설정에 좋은 옵션이 아닙니다. 대신 단일 마스터 및 단일 슬레이브 모드에만 적용됩니다.

6. RS232의 소비전력이 증가하는 경향이 있습니다.

7. RS232는 대역폭이 낮습니다.

RS485

장점

1. RS485는 약 1200미터 거리에서 최대 100Kbps의 전송 속도를 지원합니다. 이는 차동 신호의 결과입니다.

2. 리더 또는 컨트롤러가 동일한 데이터 라인에서 통신하는 경우 응답 시간이 짧습니다.

3. RS485와 I ² 를 비교할 때 C 프로토콜, 통신이 더 빠릅니다.

4. 인터페이스는 노이즈에 강합니다. 그리고 이는 차동 신호 때문입니다.

5. 그것은 균형 잡힌 전송 라인을 가지고 있습니다. 결과적으로 RS435는 멀티 스테이션을 지원합니다.

6. RS485에 많은 장치를 연결할 수 있습니다. 예를 들어 32개의 장치를 연결할 수 있습니다. 그리고 12kΩ의 입력 저항으로 이것을 달성할 수 있습니다.

7. RS485를 사용하면 동일한 네트워크에서 여러 수신기를 상호 네트워크로 연결할 수 있습니다. 송신기도 빼놓을 수 없습니다.

단점

1. RS485 인터페이스를 사용하면 일반 케이블을 사용할 수 없습니다. 따라서 특수 케이블을 선택해야 합니다.

2. 프로토콜은 약 115.2Kbps 속도로 많은 양의 데이터를 전송할 수 없습니다. 그리고 그것은 장치가 너무 빠른 속도로 데이터를 잃기 때문입니다. 따라서 56.2Kbps로 데이터를 전송하는 데 이상적입니다. 단, 이체에 더 많은 시간이 소요됩니다.

3. 멀티드롭 모드를 위해서는 약 4개의 와이어가 필요합니다. 그리고 점대점 방식으로 두 개의 전선만 필요로 하는 RS232와 다릅니다.

4. RS485로 시스템을 백업하는 것은 쉽지 않습니다.

5. 한 번에 하나의 노드만 데이터를 전송할 수 있습니다.

6. 프로토콜의 전송 모드는 반이중입니다.

5. RS232 대 RS485:RS232 및 RS485를 사용하는 장치의 예

이제 각 프로토콜을 사용하는 장치에 대해 알아볼 차례입니다. 결국, RS232 및 RS485의 장단점은 이미 잘 알고 계실 것입니다.

RS232 기기

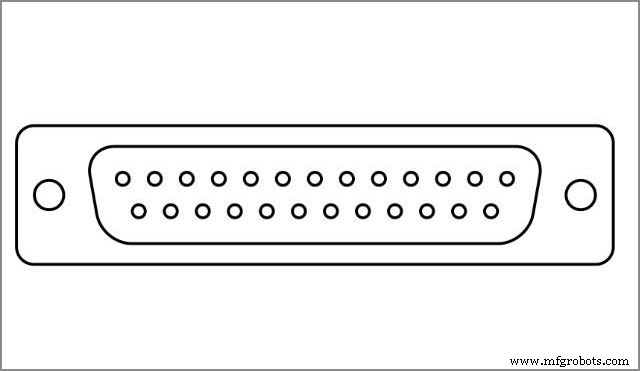

D-초소형

D-sub라고도 하는 장치 이름은 모양에서 따온 것입니다. D자형 금속 실드를 둘러싸고 있는 소켓의 평행 행이 두 개 이상 있습니다.

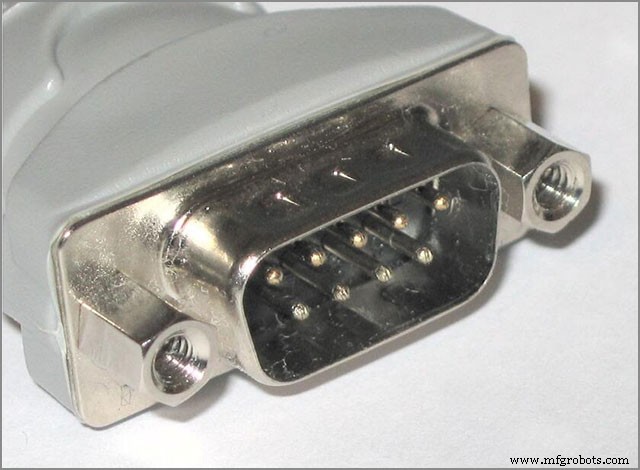

수 D9 커넥터

출처 – Wikipedia

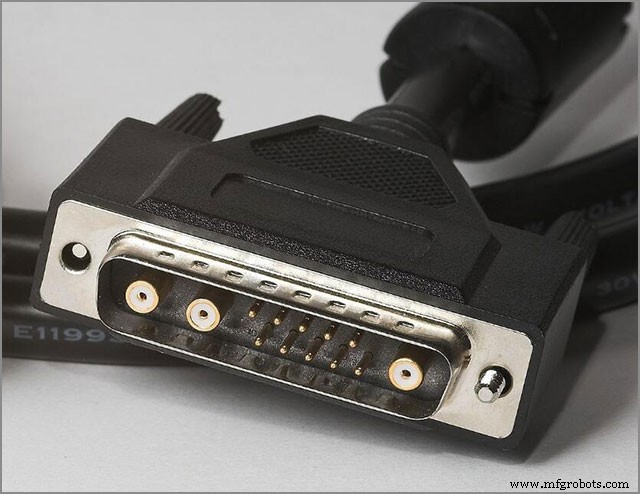

13W D 수 커넥터

출처 – Wikipedia

금속 실드는 올바른 방향을 보장합니다. 그리고 기계적 지원을 제공합니다. 또한 가드는 전자기 간섭으로부터 보호할 수 있습니다. 이 장치의 커넥터에는 성별이 있습니다. 암 커넥터는 소켓 접점입니다. 대조적으로 수 커넥터는 핀 접점이 있는 부품입니다.

패널 장착 커넥터에는 4-40개의 잭 나사가 있습니다. 그리고 그들은 케이블 끝 커넥터 덮개에 나사를 수용합니다. 또한 케이블 끝 커넥터 덮개는 커넥터를 함께 잠그는 데 도움이 됩니다.

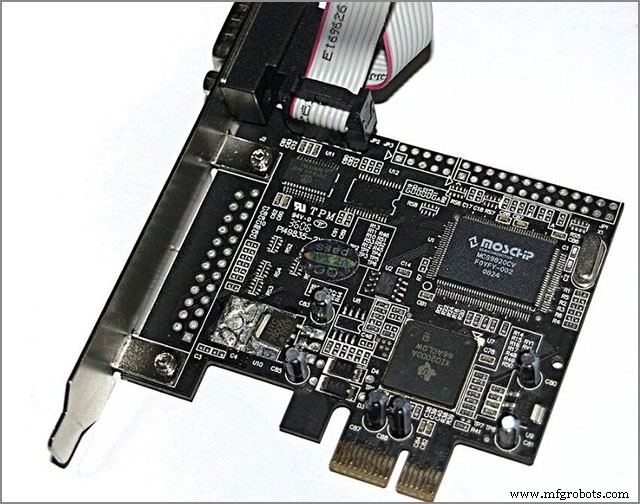

PCI 익스프레스

RS23 포트가 있는 PCI Express

출처 – 위키피디아

이 장치는 링크를 통해 통신합니다. 그리고 링크는 지점간 통신을 의미합니다. 게다가, 당신은 두 PCI Express 포트 사이에서 이것을 찾을 수 있습니다. 결국 일반 PCI 요청을 수신할 수 있습니다. 또한 링크에는 하나 이상의 레인이 있을 수 있습니다.

단일 레인이 있는 경우 저속 주변 장치입니다. 그리고 좋은 예가 802.11 Wi-Fi 카드입니다. 그래픽 어댑터는 16레인의 고속 주변 장치의 한 예입니다.

RS485 기기

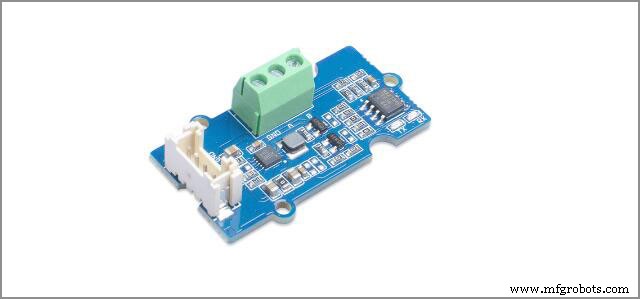

그로브

출처 – 위키피디아

그로브는 연결하기 쉬운 장치입니다. 따라서 플러그 앤 플레이가 가능합니다. 또한 Arduino 연결에도 사용할 수 있습니다.

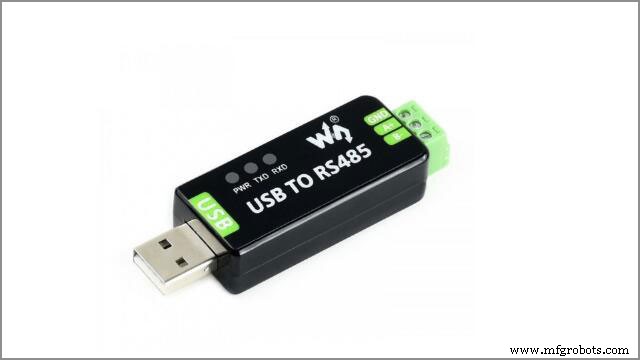

산업용 USB

출처 – 시드

이 USB는 내부에 원래 FT232RL과 함께 제공됩니다. 또한 일부 보호 회로가 있습니다. 보호 회로의 예로는 TVS 다이오드, 낙뢰 방지 등이 있습니다.

작은 장치는 비교적 사용하기 쉽습니다. 또한 자동 송수신이 가능합니다. 그리고 빠른 안전기능과 통신, 안정성을 가지고 있습니다. 따라서 커뮤니케이션 요구 사항이 높은 애플리케이션에 가장 적합합니다.

닫는 말

RS232 VS RS485:당신에게 가장 적합한 것은? 글쎄요, 그것은 모두 귀하의 프로젝트와 필요에 달려 있습니다.

따라서 근거리에서 두 개의 장치를 연결하는 간단한 솔루션을 원한다면 RS232가 이상적입니다.

또한 네트워크에 여러 수신기가 포함된 솔루션을 선호하는 경우 RS485를 선택하십시오. 어떤 프로토콜을 사용할 계획입니까? 그래서, 당신은 어떤 장치에 대해 질문이 있습니까? 언제든지 연락주세요.
