나선형 vs 편조 유압 호스: 어느 것이 우수한 성능을 제공하는가?

유압 호스는 내관과 외피 사이에 샌드위치된 보강재를 사용합니다. 최신 설계는 직물 섬유부터 폴리에스터까지 다양한 소재를 사용해 왔지만, 대부분의 유압 호스는 강선을 보강재로 사용합니다. 강선 보강 유형에는 편조(braided) 또는 나선형(spiral wire)이라는 두 가지 주요 구조 스타일이 있습니다.

와이어는 굽힘이나 압축 강도가 거의 없으므로 호스에 인장 강도만 제공하는 것은 당연합니다. 하지만 호스는 분명히 굽힙니다. 그러면 와이어 보강재는 어떻게 호스에 강도를 더할까요? 압력이 내관을 바깥쪽으로 밀어내려 할 때, 동시에 와이어를 위로 밀어 올립니다. 와이어가 호스 양끝에 고정되어 있기 때문에 호스 축 방향으로 움직일 수 없습니다. 기포가 생기는 방향과 같은 유일한 이동 가능 방향은 와이어에 장력을 가하며, 와이어는 이를 매우 성공적으로 저항합니다.

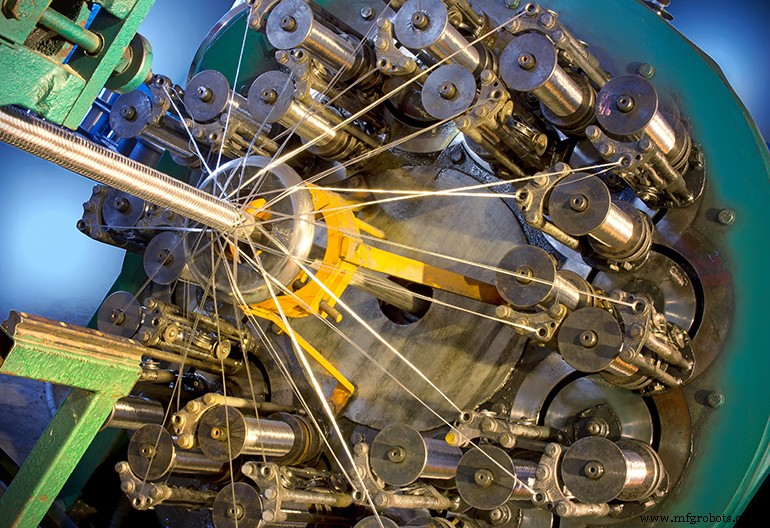

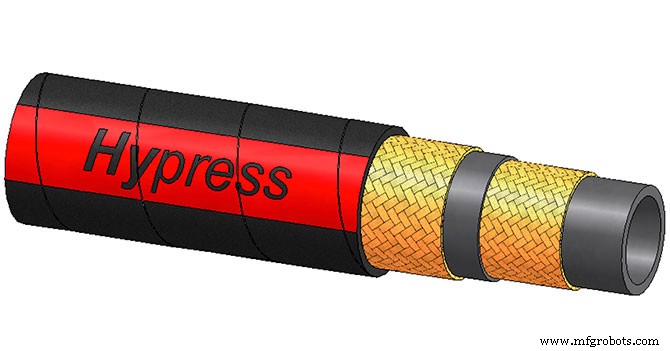

편조 와이어 호스는 내관 주위로 메이폴 춤을 추듯 특수 기계로 제작되며, 와이어가 교차하며 패치를 이루어 호스에 강도를 더합니다. 많은 와이어가 이 춤을 추며, 그 결과 편조는 원통형 체커보드처럼 보입니다. 또한 편조 와이어의 각 층이 반대 방향으로 나선형으로 내관 주위에 놓이기 때문에 와이어가 서로 위아래로 미끄러지며 유연성을 더합니다.

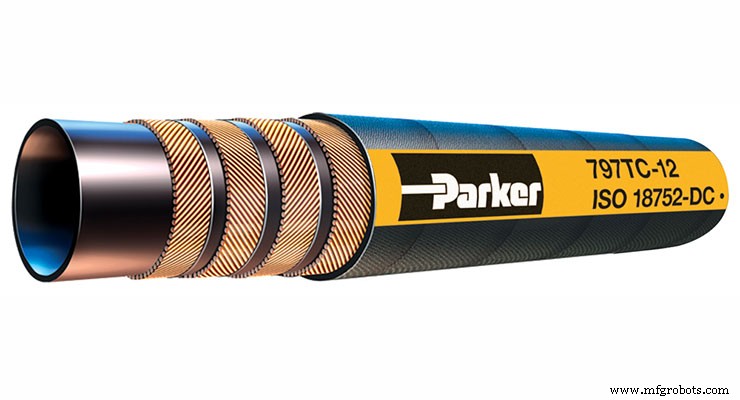

나선형 권선 보강은 제조가 약간 더 간단하며, 선반처럼 여러 권선의 와이어가 튜브 주위를 돌면서 맨드렐이 이를 통과시킵니다. 나선 권선은 장력 간극을 방지하기 위해 타이트해야 하며, 모든 호스는 2와이어 층의 배수를 사용합니다. 단일 와이어 층은 열악한 비틀림 강도를 제공하지만, 반대 방향으로 내관 위에 쌓인 두 층은 와이어에 가해지는 힘이 균등하게 분배되도록 합니다. 나선형 호스는 2, 4, 6층 와이어로 제공되는 것을 볼 수 있습니다.

나선형 와이어는 완성된 호스 내부에서 움직임이 적기 때문에 최종 제품은 상당히 뻣뻣합니다. 나선 구조와 높은 인장 강도가 결합되어 우수한 내압 성능을 제공하지만 유연성에는 해롭습니다. 예상대로 4층과 6층 와이어에서는 강성과 내압 성능이 증가합니다.

그렇다면 편조 호스가 나을까요, 나선형 호스가 나을까요? 실망시키게 되어 죄송하지만, 경우에 따라 다릅니다. 각 호스 구조 유형은 서로 다른 애플리케이션에 적합합니다. 합리적인 압력 한도(예: 3,000psi 이하) 내에서 높은 유연성이 필요한 애플리케이션이라면 편조 호스가 훌륭한 선택입니다. 매우 일반적인 100R1과 100R2 호스가 이 구조를 제공하며 대부분의 표준 애플리케이션에 적합합니다.

궁극적인 내압 성능이 필요하다면 호스에 나선형 와이어 구조를 선택하세요. 예를 들어 100R15 나선형 권선 호스는 6,000psi 이상의 용량을 제공하며, 필요한 크기가 3/8인치든 1-1/2인치든 상관없습니다. 하지만 이는 가장 유연성이 떨어지는 호스 설계 중 하나입니다.

결론적으로 지금은 호스 소비자에게 좋은 시기입니다. 제조사들은 호스 구조의 전통적 한계에 덜 얽매이고 표준을 훨씬 뛰어넘는 성능을 제공합니다. 더 이상 저압 편조 설계에 국한될 필요가 없습니다. 제조사들은 우수한 유연성을 제공하는 고압 설계를 제공하기 때문입니다. 단순히 나선형 호스를 선호한다면, 주요 업체들이 초고압 성능을 유지하면서 높은 유연성 옵션을 제공하니 안심하셔도 됩니다. 더 이상 강관처럼 다루기 힘든 대구경 나선형 호스에 안주할 필요가 없습니다.
