수평 선삭과 세로 선삭의 차이점

CNC 선반은 가장 널리 사용되는 CNC 공작 기계 중 하나입니다. 그것은 주로 샤프트 부품, 디스크 부품의 내부 및 외부 원통형 표면, 임의의 원뿔 각도를 가진 내부 및 외부 원추형 표면, 복잡한 회전 내부 및 외부 곡면 및 원통형, 원추형 나사 및 기타 절단 공정과 같은 대칭 회전 부품을 처리하는 데 사용됩니다. .

가장 일반적인 선삭 윤곽도 프로세스가 다릅니다. 일부 CNC 시스템에서 이러한 공정 옵션은 "횡 방향 선삭", "종방향 선삭("왕복 선삭"이라고도 함)" 및 "홈 절단"에 포함됩니다. 수업 중 아래에서 함께 이해합시다.

1. 수평 회전

수평 회전의 특징:

• 수평 선삭에서 선삭 공구의 이동 방향은 공작물의 회전 축과 평행합니다.
• 메인 스핀들인 경우 공구의 이동 방향은 오른쪽에서 왼쪽입니다. 기계에 보조 스핀들이 있는 경우 도구의 이동 방향은 왼쪽에서 오른쪽입니다.
• 횡 방향 선삭은 외부 원과 내부 구멍을 가공하는 데 사용할 수 있습니다. 단, 내부 홀 가공 시 하단 홀을 먼저 미리 뚫어야 합니다.
• 외원 가공 외에 단면 가공도 가능합니다.

2. 세로 선삭, 홈 절단 및 절단

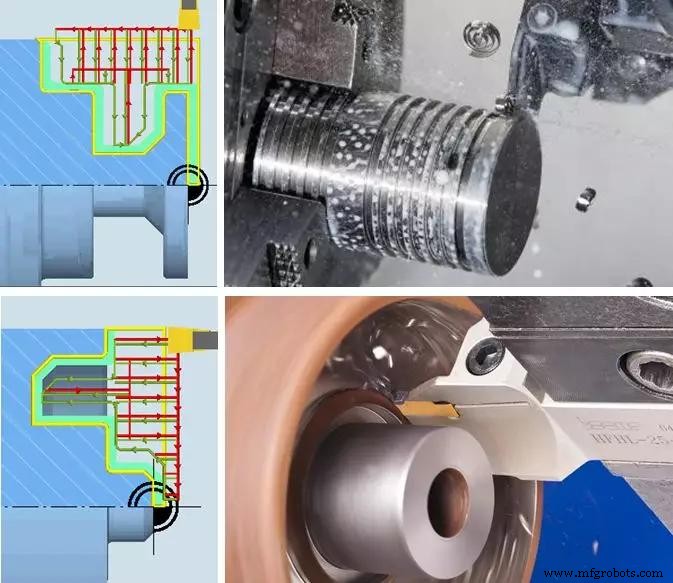

측면 및 단면의 세로 선삭 특성("왕복 절단"이라고도 함):

• 작업물의 측면에서 세로 방향 선삭을 수행할 때 슬리팅 선삭 공구의 이송 방향은 작업물의 회전 축에 수직입니다.
• 공작물 단면의 세로 방향 선삭에서 슬리팅 선삭 공구의 이송 방향은 공작물 축과 평행합니다.
• 슬리팅 선삭 공구에는 3개의 절삭날이 있어 반경 방향 및 축 방향의 재료 제거 프로세스가 최대한 중단되지 않습니다(빠른 이동 스트로크가 최소화되기 때문).
• 홈 나이프와 슬리팅 나이프의 날의 모양과 날의 모양이 다릅니다.

측면 및 끝면의 홈 절단 기능:

• 홈 가공 시 가로 이송 방향으로만 절단합니다.
• 측면 홈 절단의 가공 공정은 회전축 방향에 수직입니다.
• 면 홈 절삭 가공 공정은 회전축 방향과 평행합니다.
• 홈 가공 도구는 도구 축에 수직으로 가해지는 힘만 견딜 수 있습니다.
• 홈 절삭 공정은 주로 홈 가공에 사용됩니다. 일반적으로(절대적으로는 아님) 가공할 홈의 너비는 홈 가공 도구와 같습니다.

3. 요약

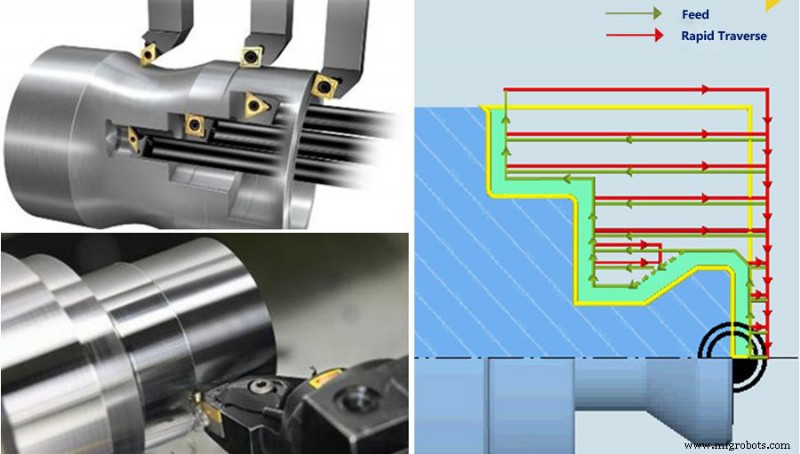

수평 회전:

+ 큰 횡단 이송, 즉 큰 칩 단면적을 얻을 수 있습니다.

+ 황삭 중 높은 이송 속도 달성 가능

+ 완벽한 칩 배출 효과

-측면 선삭을 위한 제한된 도구로 모든 윤곽을 처리할 수 있는 것은 아니며 처리 중에 더 많은 도구를 교체해야 할 수도 있습니다.

세로 방향 회전:

+ 빈 절단 스트로크 방지

+ 공구 교환 작업 감소

+ 응용 프로그램의 높은 유연성

-공구 제한으로 인해 모든 윤곽을 가공할 수 있는 것은 아닙니다.

- 칩 배출 효과가 때때로 이상적이지 않음(칩이 끼일 수 있음)

언제 어떤 프로세스를 사용해야 하나요?

세로 방향 선삭이 일반적으로 사용됩니다. 예를 들어 깊은 홈과 90°코너 구조가 있는 부품의 기계가공입니다. 이러한 구조물의 가공은 이 과정을 통해서만 가능합니다.

수평 선삭은 일반적으로 호 전환이 있는 유선형 윤곽 구조에 사용됩니다.
