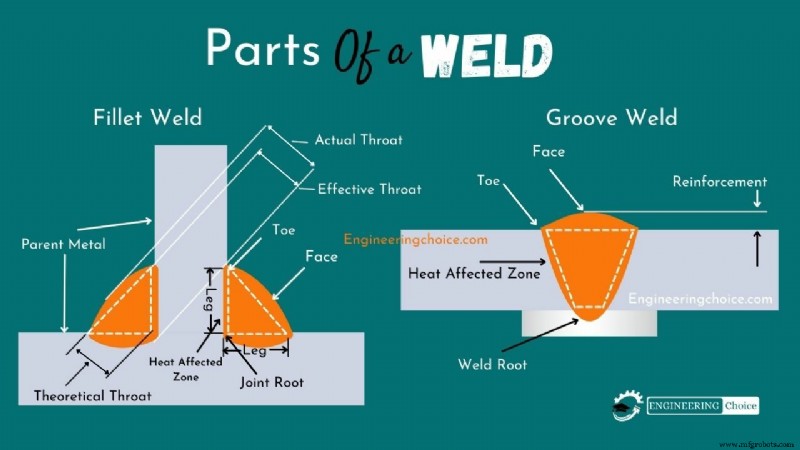

용접의 부품은 무엇입니까?- 다이어그램으로 설명

용접을 자세히 조사할 때 용접의 다른 부분의 이름을 아는 것이 중요합니다. 용접의 다른 부분을 이해하려면 정의와 함께 위의 이미지를 사용하십시오.

필렛 용접

필렛 용접은 두 금속 조각이 수직이거나 비스듬한 경우(60 ^o 최대 120 ^o ). 이러한 용접은 일반적으로 서로 수직인 두 개의 금속 조각인 T-조인트 또는 겹치고 가장자리에서 용접되는 두 개의 금속인 랩 조인트라고 합니다.

용접은 모양이 삼각형이며 용접공의 기술에 따라 오목, 평면 또는 볼록한 표면을 가질 수 있습니다. 용접사는 플랜지를 파이프에 접합할 때, 단면을 용접할 때 및 볼트가 충분히 강하지 않고 쉽게 마모될 때 필렛 용접을 사용합니다.

그루브 용접

그루브 용접은 두 개의 금속 조각이 겹치지 않고 함께 정렬된 다음 조인트를 따라 용접되는 경우 맞대기 용접으로도 알려져 있습니다. 랩 용접은 금속 조각을 다른 조각 위에 놓는 방식 또는 플러그 용접과 반대입니다. 금속 조각이 다른 조각에 삽입됩니다.

맞대기 접합의 경우 접합할 공작물의 표면이 동일한 평면에 있고 용접 금속이 표면의 평면 내에 남아 있어야 합니다.

용접 부분 설명

용접 발가락: 이것은 함께 용접하는 금속 조각(용접면과 금속)을 연결하는 단순한 용접입니다.

용접면: 이것은 가스 용접 또는 아크 용접 프로세스를 사용하여 용접하는 금속 조각의 측면에 생성하는 용접입니다.

용접 루트: 위의 용접 다이어그램에서 볼 수 있듯이 용접의 루트는 용접의 바닥 또는 밑면이 모재의 표면과 교차하는 곳입니다.

용접 다리: 필렛 용접 '다리'의 길이는 필렛 용접의 '토우'에서 조인트 루트까지입니다. 모든 필렛 용접에는 2개의 다리가 있습니다.

퓨전 존: 융합 영역은 엄격하게 용융을 겪은 재료의 일부입니다. 용접의 열로 인해 변형되었지만 완전히 녹지 않은 재료(열영향부)는 융착부로 간주되지 않습니다. 여기에서 용가재가 침투하여 융합되기를 원합니다.

용접 보강: 위의 도표에서 알 수 있듯이 용접의 크기에 필요한 금속의 양을 초과하는 여분의 용접 금속입니다.

필렛 용접 목: 용접 스로트에 대해 이야기할 때 1) 이론적 용접 스로트 2) 실제 용접 스로트의 두 가지 점을 고려해야 합니다.

• 실제 스로트:용접 루트와 필렛 용접면 사이의 최단 거리입니다.
• 이론적 목:필렛 용접의 단면에서 조인트 루트의 시작에서 가장 큰 직각 삼각형의 빗변까지 수직인 거리를 내접할 수 있습니다. 이 치수는 루트 오프닝이 0과 같다는 가정을 기반으로 합니다.

용접의 크기는 얼마입니까?

• 동일한 다리 길이 필렛 용접. 등각 필렛 용접의 크기는 가장 큰 내접 직각 이등변 삼각형의 다리 길이입니다. 이론적 목 =0.7 × 용접 크기.
• 동일하지 않은 다리 길이 필렛 용접. 동일하지 않은 다리 필렛 용접의 크기는 필렛 용접 단면 내에 내접할 수 있는 가장 큰 직각 삼각형의 짧은 다리 길이입니다.

다중 패스 용접:용접 부분의 열 영향 영역.

용접 부품에는 다중 패스 용접이 포함됩니다. 즉, 접합 또는 용접을 형성하기 위해 둘 이상의 용접 비드를 놓아야 하는 상황을 발견하게 될 것입니다...

맞대기 용접이 둘 이상의 '패스'를 사용하여 생성될 때(또는 둘 이상의 레이어를 생성할 때) 열 영향 영역입니다.

첫 번째 용접 레이어의 영향을 받는 영역(첫 번째 패스)? 이를 1차 열 영역이라고 합니다. 그리고 2차 가열 영역은 1차 가열 영역을 넘어(또는 1차 가열 영역과 겹침) 두 번째 레이어 또는 패스의 영향을 받습니다.

용접의 2차 영역에서 발생하는 열은 1차 가열 영역이 모재와 융합되도록 하고 어닐링이라는 과정을 통해 더 강해집니다.

두 번째 및 1차 가열 영역에서 모재에 대한 어닐링 효과 외에도 첫 번째 패스(용접)에서 증착한 용가재는 실제로 두 번째 패스 또는 레이어의 열에서 개선됩니다.
