G70 볼트 홀 서클 명령은 원 위에서 드릴/탭/보어를 균등 간격으로 쉽게 가공할 수 있게 합니다.
각 홀 위치를 알거나 계산할 필요가 없습니다.
원 반지름, 첫 번째 홀 시작 각도, 총 홀 개수만 알면 됩니다.
G70 I J L
I = 볼트 홀 서클 반지름 (+CCW / – CW).
J = 첫 번째 홀의 시작 각도 (3시 방향 수평에서 0~360° CCW).
L = 볼트 홀 서클 주위의 균등 간격 홀 개수.

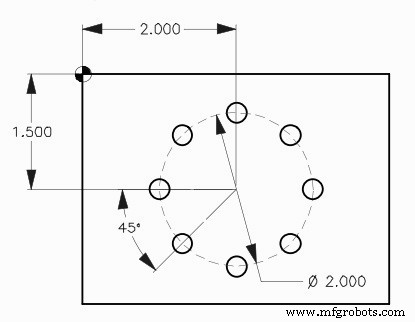

다음 CNC 프로그램 예제는 G81 드릴링 사이클과 G70 볼트 홀 서클 G-코드를 결합하여 반지름 1인치 원 위에 8개 홀을 균등 간격으로 드릴링합니다.
G70 볼트 홀 서클 프로그램 예제
O0009 N1 T1 M06 N2 G90 G54 G00 X2. Y-1.5 (볼트 홀 서클 중심 위치) N3 S1451 M03 N4 G43 H01 Z1. M08 N5 G81 G99 Z-0.45 R0.1 F8. L0 N6 G70 I1. J0. L8 N7 G80 G00 Z1. M09 N8 G53 G49 Z0. M05 N9 M30
