CNC 선반 G71 사이클을 이용한 정밀 윤곽 선삭 – 실전 예제

작성자: Vikram

요약

완전한 부품을 가공하는 CNC 선반 프로그램입니다. 외부 전체 프로파일은 G71 선삭 사이클을 사용하여 가공하며, G71 사이클이 두 번 사용됩니다.

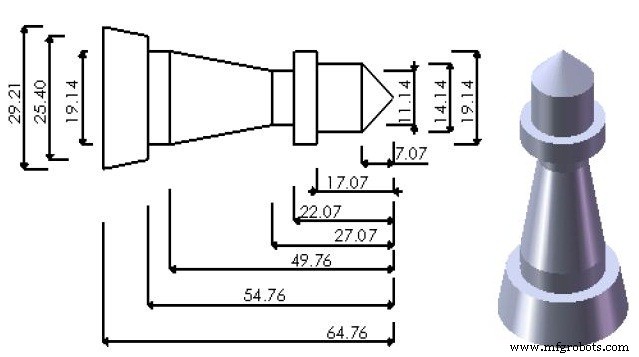

도면/이미지

CNC 프로그램

G90 G21 G18 G55;
T0400 M06 S2000 M03;
G00 Z0.0;
X31.0;
G01 X30 F60;
G71 U0.5 R0.2;
G71 P2 Q3;
N2 G01 X0.0;
X14.14 Z-7.07;
Z-17.07;
X19.14;
Z-54.76;
X25.4;
N3 X 29.21 Z-64.76;
G00 X 30.0;
G28 X0.0;
G28 Z0.0;
T0800 M06;
G56;
G00 Z-22.07;
X30;
G01 X19.14;
G71 U0.5 R0.2;
G71 P4 Q5;
N4 G01 X11.14;
Z-27.07;
N5 X19.14 Z-49.76;
G00 X30.0;
G28 X0.0;
G28 Z0.0;
M02;

프로그램 해설

• G90 G21 G18 G55: 절대좌표, 미터법, ZX 평면, 워크 좌표계 2 선택
• 첫 번째 G71 사이클 (N2~N3): 메인 프로파일 황삭 가공 (U=0.5mm 절삭깊이, R=0.2mm 후퇴량)
• 두 번째 G71 사이클 (N4~N5): 보스/단차 부분 황삭 가공
• G28: 기계 원점 복귀
• M02: 프로그램 종료

이 예제는 복잡한 윤곽을 가진 부품을 두 번의 G71 사이클로 효율적으로 황삭 가공하는 방법을 보여줍니다.
