고객 사례 연구 — Superstition Machine Works 3D 프린팅 Soft Jaws

시제품 제조를 위한 3D 인쇄 소프트 죠

낮에는 Rob은 산업용 핸들링 슈트 및 처리 장비를 전문으로 하는 기계 공장의 기계 설계자입니다. 그는 HSM 2016에서 Inventor 및 CAM으로 디자인합니다.

밤에 Rob은 지난 8년 동안 온라인으로 판매되었던 RC 자동차 부품을 만듭니다. 최근에 점점 더 많은 제조사와 제품 디자이너들이 프로토타이핑 서비스를 위해 Rob에게 접근하고 있습니다. 그는 기계를 구입하고 Superstition Machine Works의 Facebook 페이지를 만들어 자신의 사업을 시작하기로 결정했습니다.

미신의 첫 번째 기계 - 자체 제작 CNC

<그림 클래스="w-richtext-align-center" 스타일="최대 너비:60%;">

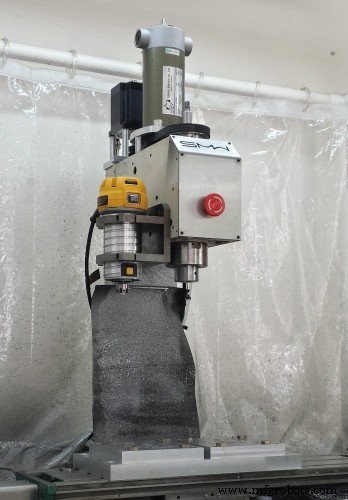

Superstition's shop의 첫 번째 기계는 자체 제작한 CNC였습니다. Rob은 Grizzly G0704 드릴/밀을 CNC로 변환했습니다. Rob이 설명하는 대로

측면에 매달린 라우터는 최근에 추가되었으며 최대 27,000rpm의 보조 스핀들을 제공합니다. 6061 알루미늄에서 0.020" 너비의 슬롯을 0.030" 깊이로 절단하는 데 사용되었습니다.

현재 테이블 위에는 집에서 만든 퀵 체인지 고정 시스템이 있습니다.

변환 작업을 시작했을 때 드릴 프레스보다 더 멋진 것을 사용한 적이 없었고 CAD, CAM, 기계가공, CNC 기계 설계 및 사용 전반에 대해 완전히 독학했습니다."

미신의 두 번째 기계 - MarkForged 3D 프린터

그는 고급 RC 자동차 부품을 제조하기 위한 고정 장치를 만들기 위해 특별히 Mark One을 구입했습니다. Rob에 따르면

어쨌든 컴퓨터에서 부드러운 턱을 그리고 있습니다. 그런 다음 Eiger에 로드하는 것은 도구 경로를 설정하는 것보다 훨씬 적은 시간이 걸립니다. 그리고 내 도구는 수동이므로 설정하는 데 몇 시간을 소비해야 합니다.”

<그림 클래스="w-richtext-align-center" 스타일="최대 너비:60%;">

Rob은 Mark One을 온라인에서 몇 번 본 후 구매하기로 결정했습니다. “이 제품을 구매하기 전에는 3D 프린터를 본 적이 없습니다. 나는 머시닝 포럼에서 광고를 보고 그것을 보고 계속 진행했습니다. 그리고 8개월 후 나는 Modern Machine shop에서 그것을 다시 보고 기사를 읽고 그것이 진짜일지도 모른다는 결론을 내렸습니다.”

3D 인쇄된 벌집 패널 및 막대 끝

Rob은 탄소 섬유 강화 키체인, 유리 섬유 벌집 모양 패널 및 Superstition Facebook 페이지에서 볼 수 있는 인상적인 막대 끝 세트를 포함하여 다른 부품을 만드는 것으로 시작했습니다. 부드러운 턱은 Rob이 인쇄한 첫 번째 고정 장치입니다.

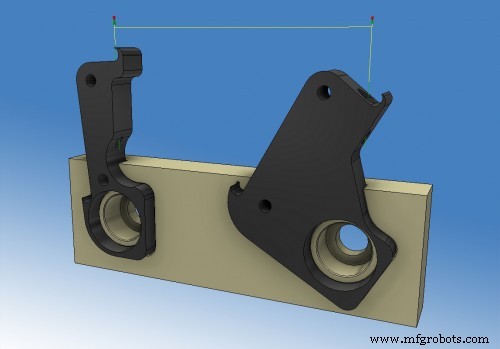

턱은 부품의 두 번째 OP를 완료하도록 설계되어 구피 각도로 두 개의 구멍을 뚫습니다.

<그림 클래스="w-richtext-align-center" 스타일="최대 너비:60%;">

소프트 죠가 바이스에 볼트로 고정되어 오래된 금속 고정 시스템을 대체합니다. Thepictures soft jaws는 최근 프로토타입 라이트 하우징 부품을 위한 32개의 부품 생산을 완료했습니다. 턱은 LED 전선이 하우징 밖으로 나갈 구멍을 뚫기 위해 만들어졌습니다.

..."그것도 완벽하게 작동했습니다"

턱이 잘 작동했습니다. Rob에 따르면 "보기에 좋을 뿐만 아니라 완벽하게 작동했습니다. 32개 부품 모두 마지막 부품과 첫 번째 부품 모두 문제 없이 순환되었습니다.”

<그림 클래스="w-richtext-align-center" 스타일="최대 너비:60%;">

추가 리소스, STL 다운로드 및 MFP 다운로드

<울>

맞춤형 RC 부품 또는 프로토타이핑 서비스가 필요한 경우 Facebook의 Superstition Machine Shop에 문의하세요.

Modern Machine Shop 기사, One-Off's Without Trade-Offs 읽기

자신만의 부드러운 턱을 만들기 위해 3D 프린터가 필요한 경우 MarkForged 영업 팀에 전화하거나 이메일을 보내주십시오.

여기에서 Soft Jaw STL 파일을 다운로드하십시오.

여기에서 소프트 죠 MFP 파일 다운로드
