산업 제어 시스템의 허용(Permissive) 및 인터록 회로

스위치와 릴레이 논리의 실용적 응용은 여러 공정 조건이 충족되어야 장비 시작 허용되는 제어 시스템에 있습니다.

대표적 예는 대형 연소로 버너 제어 시스템. 버너 안전 시작 위해 제어 로직이 여러 공정 스위치로부터 "허용" 받아야 함: 높고 낮은 연료 압력, 에어 팬 유량, 배기 스택 댐퍼 위치, 출입문 위치 등.

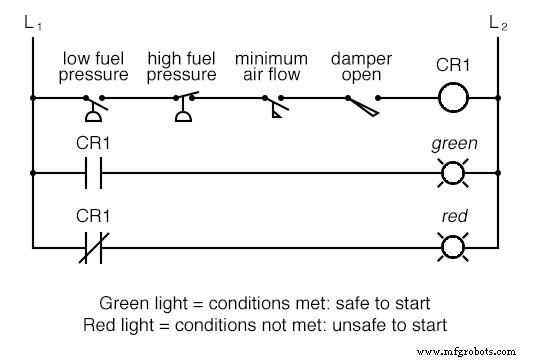

각 공정 조건을 허용(permissive)이라 함. 허용 접점은 직렬 배선되어 어느 하나라도 불안전 상태 감지 시 회로 개방.

모든 허용 조건 만족 시 CR₁ 에너지화, 녹색 램프 점등. 실제 생산 시스템에서는 해당 런그에 제어 릴레이나 연료 밸브 솔레노이드 배치, 모든 허용 접점 닫힐 때만 활성화.

어떤 조건 실패 시 직렬 스트링 열림, CR₂ 디에너자이즈, 적색 램프 점등.

고연료압력 스위치가 상시폐쇄인 것 주목: 압력 설정값 초과 시 열림. 압력 스위치 정상 상태가 제로(낮은) 압력이므로 과압 시 트리거하도록 상시폐쇄 소자 선택.

제어 시스템의 릴레이 논리

릴레이 논리는 두 상호 배타적 이벤트 동시 발생 방지에도 사용. 대표적 사례는 가역 모터 제어, 두 컨택터가 모터 위상 시퀀스 스위칭. 정방향과 역방향 컨택터 동시 에너지화 시 A상과 B상 단락 사이클 발생 가능.

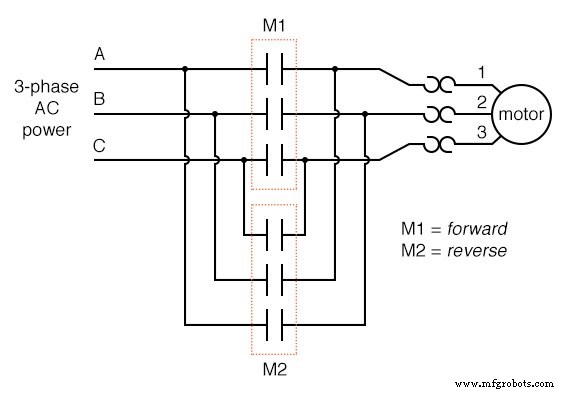

컨택터 M₁로 A, B, C상이 모터 단자 1, 2, 3에 직접 연결. 컨택터 M₂로 A, B상 스왑해 모터 회전 반전.

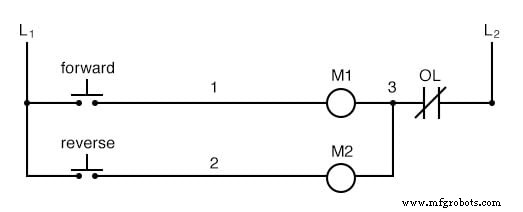

다이어그램은 각 상에 상시폐쇄 "OL" 열 과부하 접점도 표시. 히터 요소 과열 시 접점 열려 두 컨택터 에너지화 차단.

이 설계는 운영자가 두 버튼 동시 누르지 않을 때만 작동. 동시 작동 시 A, B상 단락 사이클로 위험 상태 생성.

인터록으로 단락 방지

이 위험 제거 위해 한 컨택터 에너지화 시 다른 컨택터 자동 비활성화되도록 배선. 이를 인터록킹이라 하며 보통 보조 접점으로 달성:

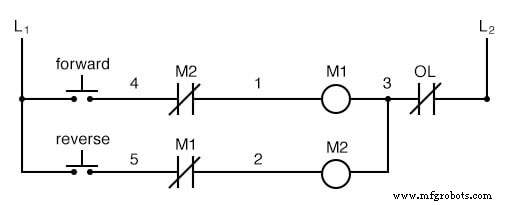

M₁ 에너지화 시 상시폐쇄 보조 접점 열려 M₂ 에너지화 방지, 역방향 버튼 눌려도 마찬가지. M₂ 에너지화 시 역도 성립.

일부 컨택터는 기계적 인터록—두 아마추어 동시 닫힘 물리적 방지 레버—포함. 추가 안전 위해 전기적 인터록과 기계적 인터록 결합 가능, 회로 단순함으로 업계 표준 관행.

복습:

• 특정 물리적 조건 충족 안 될 때 회로 차단하는 스위치 접점을 허용(permissive) 접점이라 함; 시스템 활성화 위해 이들 "허가" 필요.
• 제어 시스템이 두 호환 안 되는 동작 동시 실행 못 하게 방지하는 스위치 접점을 인터록(interlock)이라 함.
