지금까지 우리는 1차 권선과 2차 권선이 동일한 인덕턴스를 갖고 두 회로에서 거의 동일한 전압 및 전류 레벨을 제공하는 변압기 시뮬레이션을 관찰했습니다. 그러나 변압기의 1차측과 2차측 사이의 전압과 전류의 평등은 모든 변압기의 표준이 아닙니다.
두 권선의 인덕턴스가 같지 않으면 흥미로운 일이 발생합니다.
<예비>변압기 v1 1 0 ac 10 죄 rbogus1 1 2 1e-12 rbogus2 5 0 9e12 l1 2 0 10000 12 3 5 100 k l1 l2 0.999 vi1 3 4 ac 0 로드 4 5 1k .ac lin 1 60 60 .print ac v(2,0) i(v1) .print ac v(3,5) i(vi1) .끝 <사전>주파수 v(2) i(v1) 6.000E+01 1.000E+01 9.975E-05 1차 권선 주파수 v(3,5) i(vi1) 6.000E+01 9.962E-01 9.962E-04 2차 권선
2차 전압은 1차 전압보다 약 10배(0.9962V, 10V)이고, 2차 전류는 약 10배(0.09975mA에 비해 0.9962mA)입니다.

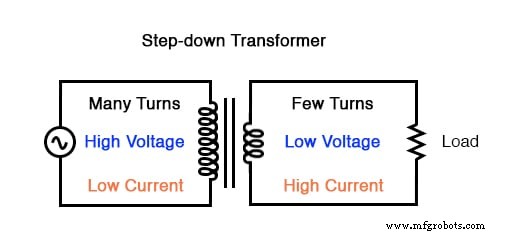

여기에서 전압을 낮추는 장치가 있습니다. 10배 및 현재 업 10배:
10:1의 회전 비율은 10:1의 1차:2차 전압 비율과 1:10의 1차:2차 전류 비율을 산출합니다.
이것은 실제로 매우 유용한 장치입니다. 이를 통해 AC 회로의 전압과 전류를 쉽게 곱하거나 나눌 수 있습니다. 실제로 변압기는 발전소를 부하와 연결하는 전력선을 따라 전선 저항 전력 손실을 줄이기 위해 AC 전압을 "증가"하고 전류를 "강압"할 수 있기 때문에 전력의 장거리 전송을 실용적인 현실로 만들었습니다.피>
양쪽 끝(발전기 및 부하 모두)에서 전압 레벨은 더 안전한 작동과 저렴한 장비를 위해 변압기에 의해 감소됩니다.
1차측에서 2차측으로 전압을 증가시키는 변압기(1차측 권선보다 더 많은 2차측 권선 회전수)를 승압이라고 합니다. 변압기.
반대로, 반대로 하도록 설계된 변압기를 강압이라고 합니다. 변압기.
이전 섹션에 표시된 사진을 다시 살펴보겠습니다.

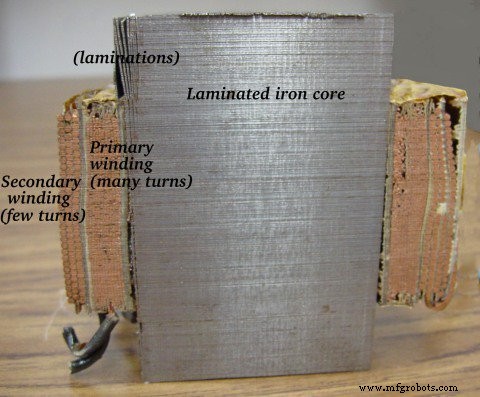

1차 및 2차 권선을 보여주는 변압기 단면은 높이가 몇 인치(약 10cm)입니다.
이것은 1차 권선의 높은 권선 수와 2차 권선의 낮은 권선 수에서 알 수 있듯이 강압 변압기입니다. 이 변압기는 강압 장치로서 고전압, 저전류 전력을 저전압, 고전류 전력으로 변환합니다.
전류 증가로 인해 2차 권선에 사용되는 더 큰 게이지의 전선이 필요합니다. 전류를 많이 흘릴 필요가 없는 1차 권선은 더 작은 궤적의 전선으로 만들 수 있습니다.
궁금하시다면 입니다 이러한 변압기 유형 중 하나를 역방향으로 작동(AC 소스로 2차 권선에 전원을 공급하고 1차 권선에 부하를 공급)하여 반대 기능을 수행할 수 있습니다. 승압은 강압으로 기능하고 그 반대도 마찬가지입니다.
그러나 이 장의 첫 번째 섹션에서 보았듯이 변압기의 효율적인 작동을 위해서는 개별 권선 인덕턴스가 전압 및 전류의 특정 작동 범위에 맞게 설계되어야 합니다. 따라서 변압기를 이와 같이 "역방향"으로 사용하려면 반드시 각 권선에 대한 전압 및 전류의 원래 설계 매개변수 내에서 사용하여 비효율적(또는 손상 과도한 전압이나 전류에 의해!).
변압기는 종종 어떤 전선이 1차 권선으로 연결되고 어떤 전선이 2차 권선으로 연결되는지 명확하지 않은 방식으로 구성됩니다. 혼란을 완화하는 데 도움이 되도록 전력 산업에서 사용되는 한 가지 규칙은 고전압 권선(강압 장치의 1차 권선, 승압 장치의 2차 권선)에 대해 "H"로 지정하고 "X"를 사용하는 것입니다. 저전압 권선에 대한 명칭입니다.
따라서 간단한 전원 변압기에는 "H1 ", "H2 ", "X1 " 및 "X2 ". 일반적으로 와이어 번호 지정에 중요합니다(H1 대 H2 등), 이 장의 뒷부분에서 살펴보겠습니다.
전압과 전류가 반대 방향(하나는 올라가고 다른 하나는 내려감)으로 "단계적"이라는 사실은 전력이 전압 곱하기 전류와 같다는 것을 기억하고 변압기가 생산할 수 없다는 것을 깨달을 때 완벽하게 이해됩니다. 전원만 변환합니다.
흡수하는 것보다 더 많은 전력을 출력할 수 있는 모든 장치는 에너지 보존 법칙을 위반하게 됩니다. 물리학에서, 즉 에너지는 생성되거나 소멸될 수 없으며 변환될 뿐입니다. 우리가 살펴본 첫 번째 변압기 예와 마찬가지로 장치의 1차측에서 2차측으로 전력 전달 효율이 매우 좋습니다.
이것의 실질적인 중요성은 대안을 고려할 때 더 분명해집니다. 효율적인 변압기가 등장하기 전에는 모터/발전기 세트를 사용해야만 전압/전류 레벨 변환을 달성할 수 있었습니다.
모터/발전기 세트의 도면은 관련된 기본 원리를 보여줍니다. (아래 그림)
=
모터 발전기는 변압기의 기본 원리를 보여줍니다.
이러한 기계에서 모터는 발전기에 기계적으로 연결되며, 발전기는 모터의 회전 속도에서 원하는 수준의 전압과 전류를 생성하도록 설계되었습니다.
모터와 발전기는 모두 상당히 효율적인 장치이지만 이러한 방식으로 둘 다 사용하면 비효율성이 높아져 전체 효율이 90% 이하 범위가 됩니다. 또한 모터/발전기 세트에는 움직이는 부품이 필요하기 때문에 기계적 마모와 균형이 서비스 수명과 성능 모두에 영향을 미치는 요소입니다.
반면에 변압기는 움직이는 부품 없이 매우 높은 효율로 AC 전압 및 전류 수준을 변환할 수 있어 우리가 당연시하는 전력의 광범위한 분배와 사용을 가능하게 합니다.
공정하게 말하면 모터/발전기 세트가 모든 변압기에 의해 반드시 폐기되는 것은 아니라는 점에 유의해야 합니다. 신청.
변압기는 AC 전압 및 전류 레벨 변환에 대해 모터/발전기 세트보다 분명히 우수하지만 AC 전력의 한 주파수를 다른 주파수로 변환하거나 (자체적으로) DC를 AC로 또는 그 반대로 변환할 수 없습니다.
모터/발전기 세트는 이미 설명한 효율성 및 기계적 요인의 한계에도 불구하고 비교적 단순하게 이러한 모든 작업을 수행할 수 있습니다.
모터/발전기 세트는 또한 고유한 운동 에너지 저장 특성을 가지고 있습니다. 즉, 모터의 전원 공급이 어떤 이유로든 순간적으로 중단되면 각운동량(회전하는 질량의 관성)이 짧은 시간 동안 발전기의 회전을 유지합니다. , 따라서 주 전원 시스템의 "글리치"로부터 발전기에 의해 구동되는 모든 부하를 분리합니다.
SPICE 분석의 수치를 자세히 살펴보면 변압기의 비율과 두 인덕턴스 간의 대응 관계를 확인할 수 있습니다. 1차 인덕터(l1)가 2차 인덕터(10000H 대 100H)보다 100배 더 많은 인덕턴스를 갖고 측정된 전압 강압 비율이 10 대 1이라는 것을 주목하십시오.
인덕턴스가 더 많은 권선은 다른 권선보다 더 높은 전압과 더 적은 전류를 가집니다.
두 개의 인덕터가 변압기의 동일한 코어 재료에 감겨 있기 때문에(두 개 사이의 가장 효율적인 자기 결합을 위해) 두 코일의 인덕턴스에 영향을 미치는 매개변수는 각 코일의 권수를 제외하고 동일합니다.

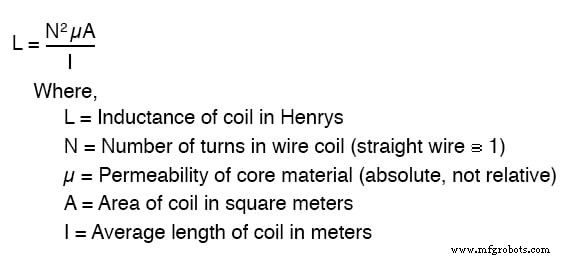

인덕턴스 공식을 다시 살펴보면 인덕턴스가 제곱에 비례한다는 것을 알 수 있습니다. 코일 회전 수:
따라서 인덕턴스 비율이 100:1인 마지막 SPICE 변압기 예제 회로의 두 인덕터는 10제곱이 100이기 때문에 코일 권선 비율이 10:1이어야 합니다.
이것은 1차 및 2차 전압과 전류 사이에서 찾은 것과 동일한 비율(10:1)로 작동하므로 일반적으로 전압 및 전류 변환 비율은 1차 및 2차 사이의 권선 회전 비율과 같다고 말할 수 있습니다.
강압 변압기:(많은 회전:적은 회전).

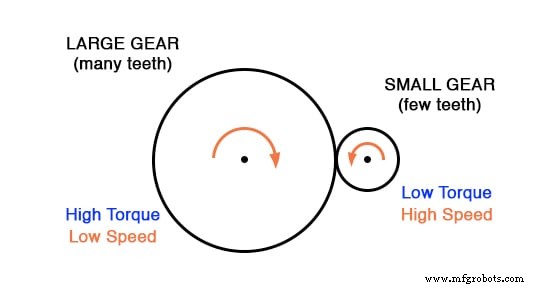

변압기에서 코일 권선비의 승압/강압 효과는 기계식 기어 시스템의 기어 톱니비와 유사하여 속도와 토크 값을 거의 같은 방식으로 변환합니다.
토크 감소 기어 트레인은 토크를 낮추고 속도를 높입니다.

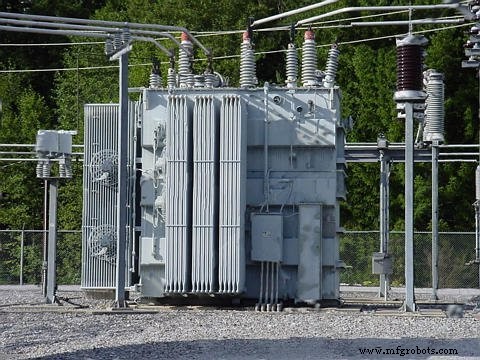

배전 목적의 승압 및 강압 변압기는 이전에 표시된 전력 변압기에 비례하여 거대할 수 있으며 일부 장치는 집만큼 높이 서 있습니다. 다음 사진은 높이가 약 12피트인 변전소 변압기를 보여줍니다.
변전소 변압기.
검토:
