투명 목재·탄소중립 혁신: 목재, 지속가능 소재의 미래를 다시 쓰다

다재다능함, 탄소중립, 재생가능성. 이는 갓 개발된 특수 소재의 마케팅 슬로건이 아닙니다. 우리에게 너무나 친숙한 소재, 목재(Wood)가 가진 세 가지 핵심 특징입니다. 목재는 오늘날에도 여전히 적응력으로 우리를 놀라게 하며, 소재 개발 최전선에 서 있습니다. 본고에서는 덴시파이드 우드(Densified Wood), 투명 목재(Transparent Wood), 나노 코팅 목재 그리고 고품질 탄소 소재로서의 목재까지 최신 혁신 4가지를 심층 탐구합니다.

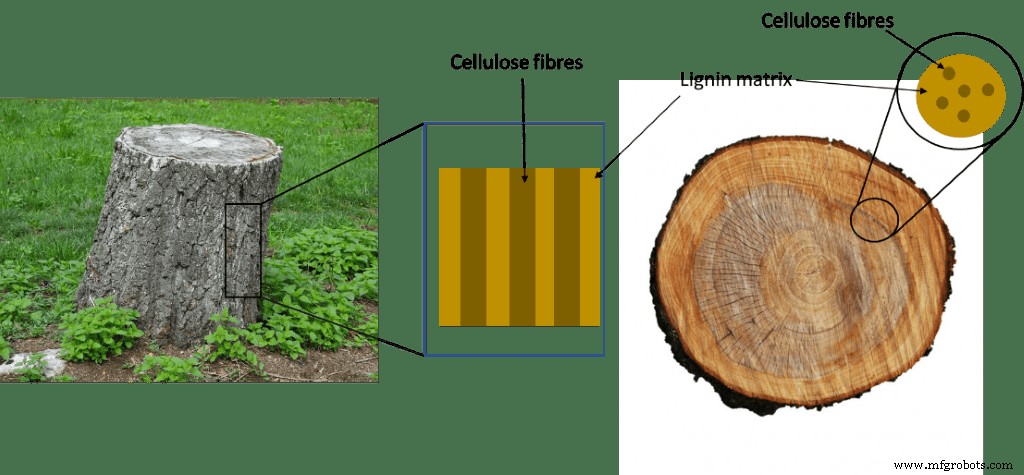

먼저 목재 기초 복습. 목재는 셀룰로오스 섬유가 리그닌(Lignin) 매트릭스에 박힌 천연 복합재입니다. 셀룰로오스는 수간 방향 장섬유로 인장 강도를, 리그닌 매트릭스는 압축 강도를 부여합니다.

덴시파이드 우드(Densified Wood): 밀도로 강도를 깨우다

목재는 높은 비강도, 저비용, 재생가능성으로 구조재로 널리 쓰이나, 물성 편차 심화가 확산 걸림돌입니다. 토양, 수분, 영양 조건 차이로 결 방향, 나이테 폭, 옹이 유무 등이 제각각이기 때문입니다. [1,2]

기존 공학목재(CLT, 글루램 등)는 접착제·금속 패스너 다량 사용으로 지속가능성·재활용성 저하, 포름알데히드·VOC 방출 우려가 있습니다. [1,2]

대안으로 주목받는 것이 덴시파이드 우드(목재 압밀)입니다. 목재 밀도를 높여 기계적 물성을 비약 향상시키고, 저밀도 수종도 구조재로 활용 가능케 합니다.

• 벌크 압밀: 목재 전 체적 압축 [1,2]
• 표면 압밀: 표면층만 압축 [2]
• 함침 압밀: 용융 금속/황/폴리머로 공극 충전 [3]

세 방법 모두 유망하며, 압밀 후 인장강도가 비압밀 대비 5~10배 향상됩니다(표 1 참조).

표 1: 압밀 전후 종방향 인장강도 비교 [1]

수종	비압밀 (MPa)	압밀 80% (MPa)
참나무(Oak)	115.3	584.3
포플러(Poplar)	55.6	431.5
서부 적삼목(Western Red Cedar)	46.5	550.1
동부 백송(Eastern White Pine)	70.2	536.9
자작나무(Basswood)	52.0	587.0

한계: 세포벽(리그닌)이 압밀을 방해하고 압밀 후 물성 기여도 낮음. [3] 나노셀룰로오스 수준까지 분해·재조립(상향식) 연구도 있으나 3D/4D 프린팅 스케일업 난제로 난항. [3]

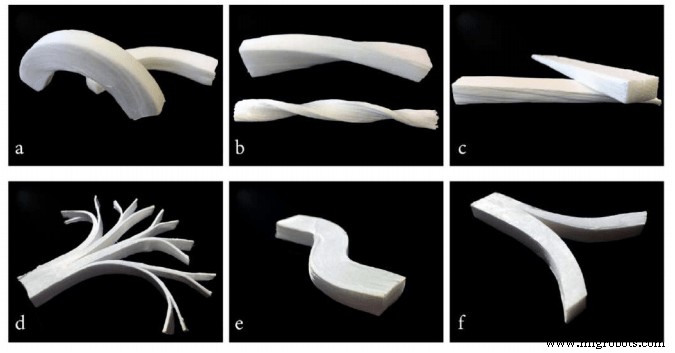

돌파구: 하향식(Top-down) 접근 — 완전 탈리그닌 후 압밀. 예비 탈리그닌 공정 추가로 탄성률 ≈ 40GPa, 인장강도 ≈ 270MPa의 신규 셀룰로오스 벌크 소재 창출. 복잡 형상 성형도 용이해 [3], 구조재 넘어 섬유강화 생체복합소재 새 장을 엽니다.

투명 목재(Transparent Wood): 유리를 넘어선 차세대 창호 소재

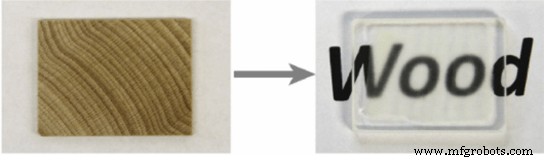

Figure 2 소재가 반투명한 이유: 투명 목재 제조 1단계가 탈리그닌(Delignification)이기 때문. 이후 굴절률 매칭 폴리머 함침으로 준투명 목재 구현. [4] 중합 수축 틈새로 잔류 산란 존재하나, 함침=압밀 효과로 고강도·투명 동시 구현. 이방성도 최대 5배 저감(약한 횡방향이 폴리머로 보강되어 세포벽 휨 파괴 억제). [5]

주요 응용 전망:

• 투명 지붕·창호·태양광 패널 커버: 유리 대비 우월한 기계적 물성·단열성
• 높은 헤이즈(Haze, 산란도)로 부드러운 확산광 제공 → 눈부심 없는 쾌적 채광
• 태양광 커버 시 광로 연장으로 에너지 추출 시간 증가 → 발전 효율 향상 [4]

나노 코팅 목재: 약점 보완, 수명 연장

목재 본연 물성 변경 대신 나노소재 코팅으로 가연성, 광열화, 흡수성 약점 극복. [6]

• 코팅제에 나노입자 첨가 후 도포
• 목재 표면에 나노입자 직접 증착

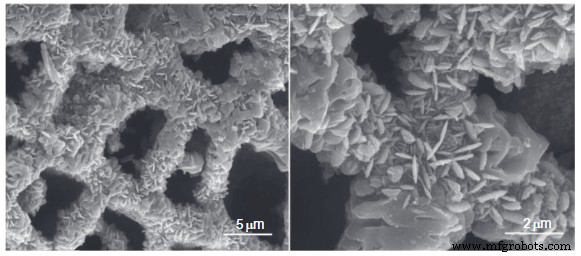

후자 사례: TiO₂/ZnO 에탄올 용액 혼합 후 오토클레이브 밀봉 → 80~200nm 나노입자층 형성 → 착화 시간 4배 지연. [7]

광열화(UV 흡수→광산화→변색·강도 저하) 방지: ZnO 나노층이 UV 우선 흡수로 목재 보호, 곰팡이·미생물 억제 동시 달성. [8]

기계적 물성 향상: 나노실리카가 졸-겔 반응으로 폴리머와 가교 네트워크 형성, 목재 표면 강화. [6]

탄화 목재 복합체/세라믹: 가장 오래된 합성 소재의 부활

숯(Charcoal)은 열분해로 얻은 탄소화 세포질 소재. 동굴 벽화 재료로 쓰인 [9] 인류 최고(最古) 합성 소재가 첨단 세라믹·복합소재 바이오템플릿으로 귀환했습니다.

두 단계 공정: [9]

1. 바이오 유기물(목재, 천연섬유, 종이 등) → 탄소 템플릿(탄화)
2. 탄소 템플릿 → 기체/액체/나노입자 상태 소재 함침 → 변환(Transformation) 또는 치환(Substitution) → 세라믹/복합체

두 경로 모두 초기 목재 미세구조 기반 미세세포 모폴로지 유지. 최종 형상 제어가 후가공보다 용이하고, 수종 선택으로 기공 분포 설계 가능(침엽수: 단일봉우리, 활엽수: 다중봉우리 분포). [10]

고다공성(필터, 열교환기, 촉매 담체), 성형성(세라믹 튜브, 내마모재) 강점으로 양산 전 다수 응용 검토 중. [9,10,11]

목재 유래 탄소섬유: 화석 연료 의존 탈피의 열쇠

탄소섬유(CF)는 탁월한 비강도로 강화플라스틱과 결합 시 초경량 복합재 구현. 하지만 전구체 96% 이상이 화석 기반 PAN(폴리아크릴로니트릴)이라 고가, 풍력·F1·우주항공 등 고부가가치 분야에 한정. 자동차·에너지·건설 대중화 시 CO₂ 대폭 감축·에너지 효율 향상 기대(차량 10% 경량화 → 연비 ~7% 개선). [12]

대안 전구체로 리그닌(Lignin)(고탄소함량→고수율)과 셀룰로오스(Cellulose)(유리 분자구조→PAN급 물성)가 부상. [12,13] 단, 리그닌은 구조 불균질로 물성 열세, 셀룰로오스는 저탄소함량으로 수율 10~30% 한계. [12,13]

해법: 7:3 리그닌-셀룰로오스 블렌드(연질재 크라프트 리그닌 + 크라프트 펄프)로 상호 보완. 건식-습식 제트 방사 → 산화·탄화(1000°C) → 탄소섬유. [12,13]

표 2: 전구체별 탄소섬유 물성 비교 [1]

물성	PAN (표준/중간)	셀룰로오스	리그닌	7:3 블렌드
인장 탄성률 (GPa)	200-400	>500	30-60	76-77
인장 강도 (MPa)	4000-6000	>2500	400-550	1070-1170
수율 (wt%)	40-55	10-30	40-55	38-40

블렌드는 리그닌 대비 물성 향상, 셀룰로오스 대비 수율 개선. PAN급(>3GPa)엔 못 미치나, 목표 분야(에너지·건설·자동차)는 이 수준으로도 충분. 제조 공정 연속화, 동적 장력 제어 등 과제 해결 시 대중화 탄소섬유 열쇠는 목재에 있을지 모릅니다. [13]

결론: 목재, 아직 다 쓰지 않은 무한한 가능성

목재는 구조/기능 소재이자 신소재 가공 베이스로서 여전히 미개척 잠재력을 품고 있습니다. 본고가 다룬 주제 각각이 독립된 심층 연구 주제이며, 하이브리드 팀버, 나노필러 등 미수록 영역도 활발합니다. 교토대학의 '목재 위성' 우주 발사 추진처럼, 목재의 완전한 잠재력 도달 여정은 이제 막 시작되었습니다.
