4채널 IR 리모컨 송신기 제작으로 가전제품 제어하기

목표: 가전제품을 제어할 수 있는 4채널 IR 리모컨 제작

• 보행이 불편한 장애인이나 노약자에게 유용
• RF 대신 IR 방식 채택: TV, 오디오, DVD 플레이어 등 기존 가전 제어 가능. IR은 지향성이라 방향을 맞춰야 하지만, 그만큼 오작동 적고 용도 구분 명확
• RF는 무지향성이라 활용 범위가 더 넓지만, 이번 프로젝트 목적엔 IR이 적합

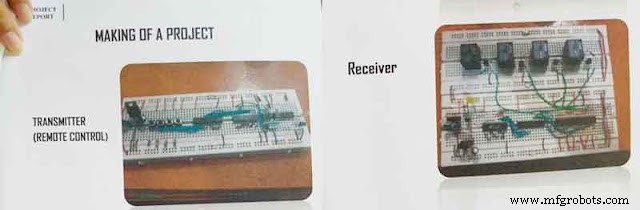

사용 장비 및 부품

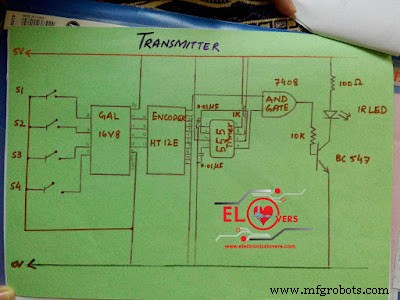

송신부(Transmitter):

• 푸시버튼
• 레귤레이터 IC 7805
• PLD (GAL-16V8)
• 인코더 HT12E
• 555 타이머 IC
• AND 게이트 7408
• IR 송신 LED
• 트랜지스터 BC547

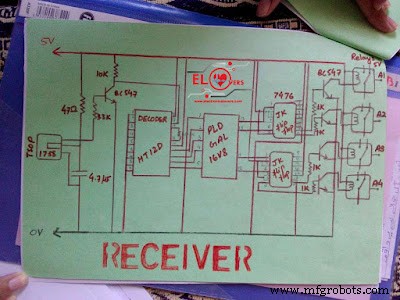

수신부(Receiver):

• IR 수신기 (TSOP-1738)
• 레귤레이터 IC 7805
• 디코더 HT12D
• PLD (GAL-16V8)
• JK 플립플롭 (7476)
• 릴레이 스위치
• 트랜지스터 BC548
• AC 부하

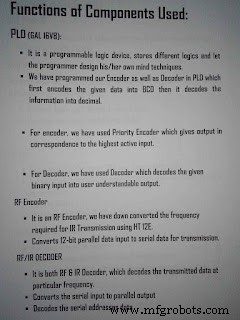

설명

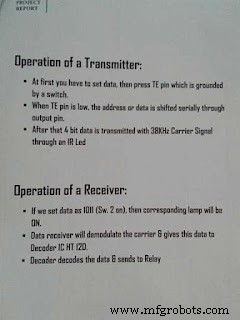

리모컨은 Consumer IR 장치로, 적외선 펄스를 디지털 코딩해 전송함으로써 전원, 볼륨, 튜닝, 온도, 팬 속도 등 다양한 기능을 제어합니다. 보통 소형 무선 핸드헬드 형태로 버튼 배열(본 프로젝트는 4개)로 장치를 조작하며, 리모컨에 모든 제어 기능이 집약되고 피제어 장치엔 필수 최소 제어만 남습니다.

IR 리모컨은 빛을 이용하므로 직진성(Line of Sight)이 필요합니다. 단, 거울 등 반사면으로 신호 반사 가능. 벽 뒤나 캐비닛 안 기기 제어 시엔 IR 익스텐더(수신부에서 무선으로 중계 후 IR 재송출) 활용. 수신부 작동 각도는 포토트랜지스터 광학 특성에 좌우되나, 투명 물체로 각도 확대 가능.

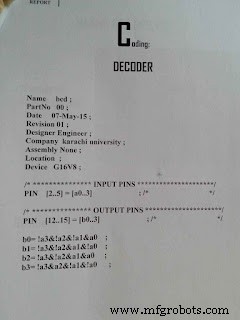

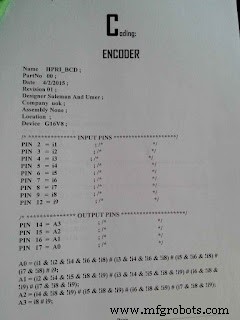

소스 코드

다음 글 보기: 저가 RF 모듈로 4채널 릴레이 보드 제어하기 / 아두이노 우노로 4채널 릴레이 모듈 작동시키기

제작: Umer Anjum & M Suleman Khan, 카라치 대학교 응용물리학과
