이젝터 핀으로 사출 성형 최적화: 유형 및 모범 사례

제조 공정에 사출 성형 이젝터 핀 도입으로 자동화된 작업, 생산 속도 향상, 더 효율적인 제품 보장이 이루어졌습니다. 또한 제품 설계의 일관성도 향상되었습니다.

사출 성형으로 제조 공정이 개선되었음에도 불구하고, 더 나은 효과적인 제품을 보장하기 위해 최적화되어야 할 설계상의 많은 결함이 여전히 존재합니다.

따라서 이 기사는 사출 성형 이젝터 핀을 살펴보고, 더 효과적인 제품을 위해 설계를 최적화하는 방법을 다룹니다.

사출 성형 이젝터 핀이란?

이젝터 핀은 부품 제작에 필수적입니다. 이들은 금형의 배출 시스템에서 필수적인 구성 요소로, 사출 성형 공정에서 제품의 최종 결과를 결정합니다.
사출 성형은 금속 금형에 용융 플라스틱을 주입하여 금형 모양을 취하게 하는 제조 공정입니다. 따라서 사출 성형 이젝터 핀은 완성된 부품을 다이 금형에서 제거하는 과정을 포함합니다. 금속 금형은 A면과 B면 두 부분으로 구성됩니다. 금형 내 용융 소재 냉각 시 금속 금형의 두 부분이 분리되어 고체 플라스틱 제거를 허용합니다. 사출 금형은 열릴 때 A면 절반이 들리면서 형성된 부품과 B면이 남도록 제작됩니다.

이젝터 핀은 금형의 B면 절반에 위치하며, 여기서 형성된 부품을 금형 밖으로 밀어냅니다. 이젝터 금형의 핀 마크는 완제품에 덴트로 흔히 각인됩니다.

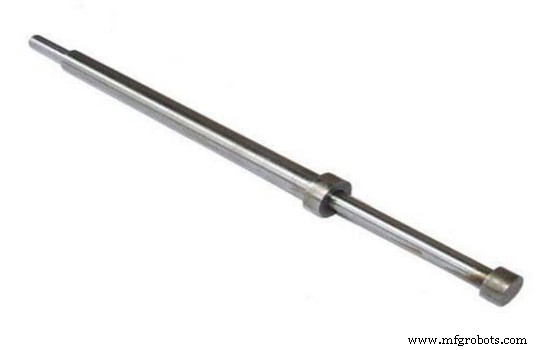

이젝터 핀 유형

제품 제조에 사용되는 이젝터 핀 유형은 많습니다. 아래는 공정에 이상적인 가장 일반적인 유형들입니다.

관통 경화 이젝터 핀

이 이젝터 핀들은 핀 직경을 통한 경도의 일관성을 보장하기 위해 열처리됩니다. 관통 경화 핀은 최대 200°C 작동 온도를 견딜 수 있으며, 주로 금형 내 플라스틱 배출 시스템에 적합합니다.

표면 경화 이젝터 핀

질화 H13 핀으로도 알려져 있으며, 관통 경화 핀보다 훨씬 더 단단하고 금형 내 다이캐스팅 배출 시스템에 적합합니다. 표면 경화 핀은 65-70 HRC로 질화되며 200°C 이상의 온도를 견딜 수 있습니다.

블랙 이젝터 핀

제조업체들은 질화 H13 핀이 600°C 이상의 작동 온도에서 사용될 수 없기 때문에 이 이젝터 핀들을 개발했습니다. 블랙 이젝터 핀은 블랙 표면 처리로 코팅되어 자가 윤활이 가능하며 최대 1000°C 고온을 견딜 수 있습니다. 비싼 이젝터 핀이며 자동차용 금형 내 금속 배출 시스템에 적합합니다.

사출 성형 설계 고려사항

사출 금형 설계는 계획대로 기능해야 합니다. 설계 오류는 부품 균열이나 수축을 초래할 수 있으며, 이는 해결하기에 너무 비용이 많이 들거나 까다로울 수 있습니다.

따라서 잘 구조화된 설계를 실행할 필요가 있으며, 고려해야 할 특정 요소들이 있습니다.

●       드래프트 각도 생성

드래프트 각도는 사출 금형 양쪽에 적용되는 경사진 모양입니다. 금형 모양의 이 약간의 왜곡은 플라스틱이 금형에서 쉽게 제거되도록 합니다.

드래프트 금형은 부품을 금형에서 제거할 때 마찰에 대한 저항을 제공하기 위해 존재해야 합니다. 더 많은 드래프트 각도를 허용하면 배출 시스템에서 부품의 쉬운 분리를 보장합니다.

드래프트 각도 부재는 제거 시 부품에 큰 이젝터 핀 자국과 금형 벽 긁힘을 초래할 것입니다.

●       균일한 벽 두께

용융 소재가 균일한 벽 두께를 가진 금형에 부어지면 제한 없이 자유롭게 흐르며 벽 캐비티를 채우고 정의된 모양을 취합니다.

불균일한 금형 벽은 용융 소재의 얇은 섹션 냉각을 초래합니다. 따라서 두꺼운 섹션이 냉각되면 소재 수축, 응력 집중, 결국 제거 중 균열이 발생합니다.

그럼에도 불구하고 설계가 균일한 벽 두께를 허용하지 않는 경우, 코어링과 거셋 추가로 해결할 수 있습니다.

(코어링은 넓은 영역에서 용융 플라스틱을 제거하여 벽을 따라 균일성을 보장하는 공정입니다. 거셋은 벽 두께를 줄이기 위해 보강재로 벽에 추가하는 지지 구조물입니다)

●       라운드 모서리 보장

부품 안팎에 라운드 모서리를 두면 여러 이점이 있습니다. 응력 집중을 줄이고 부품 균열을 방지합니다.

날카로운 모서리는 다이 내 용융 플라스틱 흐름을 제한하며, 냉각 시 플라스틱이 날카로운 모서리를 당겨 제거하기 어렵게 만듭니다.

라운드 모서리 부품은 생산하기 쉽고, 더 경제적이며, 제품의 더 나은 형성과 분리를 허용합니다.

●       언더컷 감소

언더컷은 금형 어느 쪽의 제거를 방해하는 금형 설계의 돌출 특징입니다. 언더컷은 부품이 금형에서 직접 배출되는 것을 방지하므로 금형 설계에서 필요하고 불가피합니다.

그러나 인터록이나 래치를 만들어 쉽게 제거하거나 조립할 수 있도록 해결할 수 있습니다. 가능한 한 설계 팀은 금형 내 배출 시스템의 언더컷 수를 최소로 유지해야 합니다.

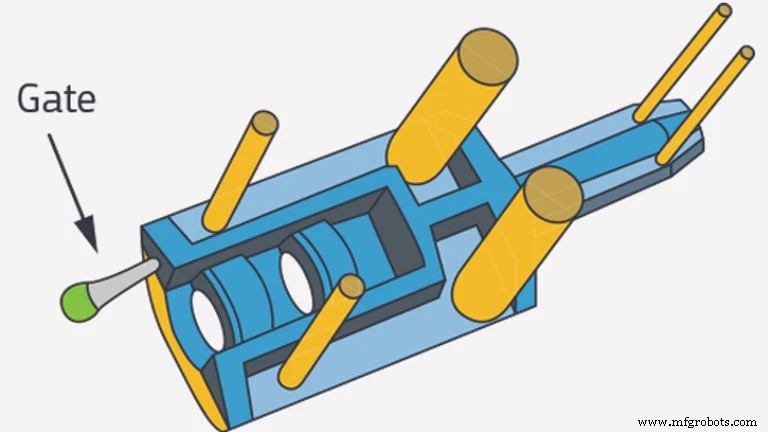

●       게이트 위치

게이트는 용융 플라스틱이 금형으로 들어가는 진입점입니다. 그러나 부품 냉각 시 게이트는 핀 자국을 남기며, 이는 덴트 제거 후에도 대부분 여전히 보입니다.

설계 팀은 결과적인 덴트가 덜 눈에 띄는 에지 게이트를 사용하여 이를 해결할 수 있습니다. 용융 소재는 이젝터 핀에 위치한 연장부를 통해 주입될 수도 있습니다.

부품 냉각 시 이젝터 핀이 금형에서 부품 제거 중 게이트에서 발생한 핀 자국을 밀어낼 수 있습니다.

●       소재 특성

사용되는 소재 유형은 제품 기능에 따라 달라야 합니다

일부 소재는 두껍고, 일부는 유연하며, 다른 것들은 단단하거나 부서지기 쉽습니다. 선택된 소재 유형은 부품의 목적과 설계가 무엇인지 결정합니다.

일부 소재는 두껍게 만들 수 있지만 구부려서 모양을 만들 수도 있습니다. 소재 유형 선택 전에 이것도 고려해야 합니다.

일반적인 결함과 해결책

이젝터 핀을 사용한 사출 성형에는 일부 결함이 수반됩니다. 아래는 가능한 결함들과 필요한 해결책들입니다.

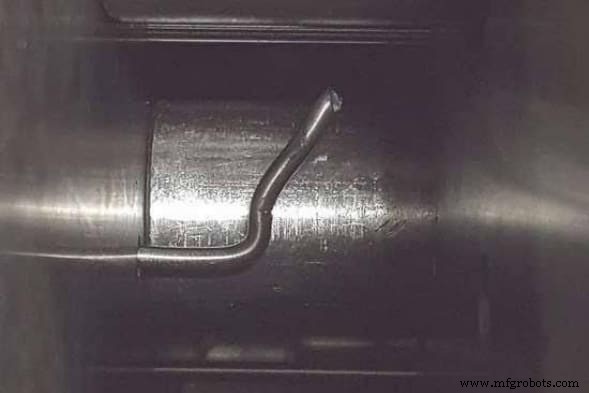

파손

이젝터 핀 파손의 주된 이유는 금형에서 부품을 배출하는 데 필요한 힘과 핀 강도의 차이입니다.

금형에서 부품 배출에는 힘이 필요합니다. 때때로 필요한 힘이 지지되지 않은 길이로 인해 핀 강도를 초과하여 파손을 초래합니다.

따라서 이젝터 핀 파손을 해결하는 가장 효율적인 방법은 더 큰 직경의 이젝터 핀을 다량 사용하는 것입니다. 이렇게 하면 필요한 힘이 다양한 핀에 고르게 분배되어 파손을 줄입니다.

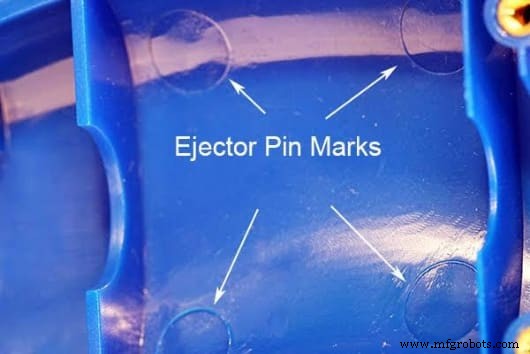

이젝터 핀 자국

이것들은 배출 시 이젝터 핀이 부품에 남기는 "덴트"입니다. 이 핀 자국은 사용 중 제품 균열을 초래할 수 있습니다. 따라서 금형 내 배출 시스템을 설계하여 이젝터 핀 자국 결함을 방지하는 것이 중요합니다.

• 부품 전체에 배출 힘이 일정하도록 이젝터 핀 배치
• 금속 인서트, 필러, 리브 같은 단단한 부분에 이젝터 핀 배치하여 이젝터 핀 자국 결함 방지
• 부품 경사면이 아닌 평평한 표면에 이젝터 핀 위치 설계

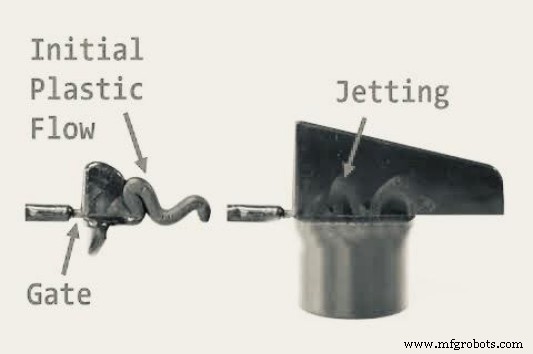

제팅

제팅은 작은 게이트 크기나 용융 소재의 금형 내 빠른 속도 주입으로 인해 왜곡된 모양이 발생하는 결과입니다.

이는 다음으로 해결할 수 있습니다:

• 게이트 크기 증가
• 금형으로의 용융 소재 흐름 제어

기타 이젝터 유형

많은 기계 기술자들에게 흔하지 않을 수 있지만, 다른 유형의 이젝터들도 있습니다. 아래는 몇 가지 예입니다.

이젝터 슬리브

이것들은 단순히 중공 이젝터 핀들입니다. 구멍이 있는 경질 표면 슬리브 핀과 구멍에 들어가는 코어 핀으로 구성됩니다. 이젝터 슬리브의 구멍은 핀을 안내하고 보호하기 위한 것입니다.

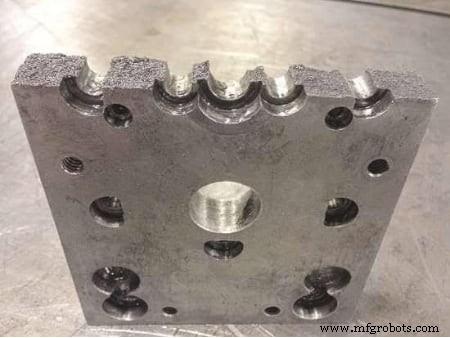

이젝터 플레이트

금형 내 배출 시스템에서 이젝터 플레이트는 이젝터 핀과 함께 기능합니다. 핀 헤드를 잡아 배출 공정 중 핀이 빠져나오지 않게 합니다.

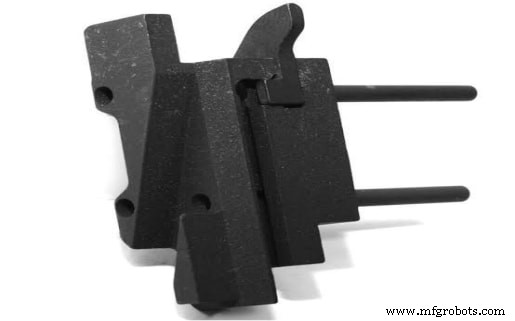

이젝터 블록

이것들은 윤활 홈 중공을 가지고 있으며 이젝터 핀 자국 결함으로 손상될 수 있지만 높은 표면 마감이 필요한 얇은 제품 표면에 적용됩니다.

이젝터 핀 자국을 제한하며 높은 휨 변형이 있는 제품 표면에도 적용 가능합니다.

결론

설계 전문가들은 사출 성형 공정에서 이젝터 핀의 중요성을 무시할 수 없습니다. 이는 금형 내 형성된 제품이 이젝터 핀 자국 결함을 피하기 위해 이젝터 핀 효율성에 의존하기 때문입니다.

따라서 제조 설계(DfM) 지식, 이젝터 핀 사용법, 이젝터 핀 사출 성형 설계 처리의 우수한 기록을 가진 회사를 신뢰하는 것이 중요합니다.
RapidDirect에서는 귀하의 이젝터 핀 사출 성형 공정을 위한 최적화된 설계를 보장할 수 있습니다. 제조 조언을 위해 지원 팀에 문의하시고 이미 CAD 파일이 있다면 한 걸음만 더 나아가세요. 지금 업로드하여 설계에 대한 즉각적인 견적을 받아보세요.

자주 묻는 질문

표면적이 제한된 경우 어떤 사출 성형 설계를 사용할 수 있나요?

부품에서 금형 배출을 허용하는 지점이 없는 정도로 표면적이 제한된 설계 사례에서는 다음으로 설계를 최적화할 수 있습니다:
– 보스를 추가하여 배출 패드 역할 수행
– 액체 실리콘 고무 부품으로 이젝터 핀 교체, 냉각 후 액체 실리콘 고무를 통해 부품을 금형에서 수동 배출

부품에 가장 좋은 소재는 무엇인가요?

소재 선택 시 제품 기능과 갖춰야 할 특성을 고려하는 것이 최선입니다. 저렴한 대안은 장기적으로 실패합니다. 따라서 제품 요구를 충족하는 고성능 소재를 사용하는 것이 최선입니다.
