ABS 사출 성형: 공정 개요 및 핵심 고려사항

사출 성형은 원료에 따라 다양한 변형이 있는 흔한 제조 공정. 그 변형 중 하나가 ABS 사출 성형 공정. 이름 그대로 이 사출 성형 변형의 원료는 ABS 플라스틱.

ABS 플라스틱이란?

ABS는 아크릴로니트릴 부타디엔 스티렌(Acrylonitrile Butadiene Styrene) 약자. 이 플라스틱 소재는 이름 구성하는 세 단량체로 이뤄짐. 각 단량체가 고유 물성 기여해 폴리머 플라스틱에 광범위 물성 부여.

소재가 가진 물성: 아크릴로니트릴이 화학 저항성, 경도, 내열성 기여. 부타디엔이 충격 강도와 인성 부여. 스티렌이 강도와 광택 기여. 이런 광범위 특징에도 불구하고 비교적 가장 저렴한 플라스틱 중 하나. 또한 공정 용이성 덕분에 사출 성형에 쓰기 가장 쉬운 플라스틱 중 하나.

찬양받는 강도와 인성에도 불구, 이 강한 플라스틱은 자외선에 그리 강하지 않음. 그래서 옥외 용도 제한적. 하지만 부품 제조사들은 아크릴, 유리, 스테인리스 섬유 같은 다양한 첨가제와 필러로 이 플라스틱 물성 조작해 자외선 견디게 함. 이 첨가제들이 플라스틱 물성 변경해 다양한 응용 분야로 용도 추가 확장.

이런 물성과 조작 잠재력 덕에 ABS가 사출 성형 공정에서 가장 널리 쓰이는 폴리머. 이 플라스틱이 다양한 완제품 제조에 어떻게 쓰이는지 알고 싶다면 다음 섹션 필독.

ABS 사출 성형 공정

이 섹션은 ABS 플라스틱 성형 공정 중 제조사가 따라야 할 다양한 단계 강조:

소재 전처리 (Material Pre-treatment)

제조용 ABS 플라스틱 조각 쓰기 전 적절히 건조 필요. 건조 온도 80~85°C 범위, 2~4시간 수행. 다른 건조법: 80°C 건조 호퍼 사용. 단 후자 공정은 1~2시간만 소요.

사출 성형기 캘리브레이션 (Calibration of the Injection Molding Machine)

소재 처리 후 다음 단계는 ABS 몰딩 머신 작업 준비. 압축비, 클램핑 힘, 사출 성형 압력 같은 파라미터 설정 포함. 전형적 값: 압축비 2 초과, 클램핑 힘 4700~62000 t/m² 범위, 사출 성형 압력 1500 bar 초과.

금형 및 게이트 설계 (Mold and Gate Design)

금형은 완성 ABS 제품 결과 결정에 매우 중요. 그래서 금형과 게이트 설계가 공정서 매우 중요. ABS 금형 두께 0.025~0.05mm 범위, 게이트 길이 1mm 미만 설정. 용융 ABS 흐르는 채널 직경 3mm, 벤트 홀 폭 4~6mm 범위. 금형 온도 항상 60~65°C 범위.

사출 성형 온도 (Injection Molding Temperature)

특정 ABS 사출 성형 공정에 쓰이는 사출 성형 온도는 사용 ABS 품질/등급에 달림. 아래 ABS 플라스틱 사출 성형에 흔히 쓰이는 일부 등급과 최적 사출 성형 온도:

난연 등급: 200~240°C, 최적 220~230°C
전기도금 등급: 250~275°C, 최적 270°C
유리섬유 강화 등급: 230~270°C
고충격 등급: 220~260°C, 최적 250°C
내열 등급: 240~280°C, 최적 265~270°C

사출 성형 속도 (Injection Molding Speed)

사출 성형 속도는 ABS 플라스틱 등급과 완제품 요구사항에 달림. 예: 난연 ABS 플라스틱만 느린 사출 속도 사용. 정밀 표면 마감 필요 제품은 다단계 고속 사출 필요할 수 있음.

체류 시간 (Residence Time)

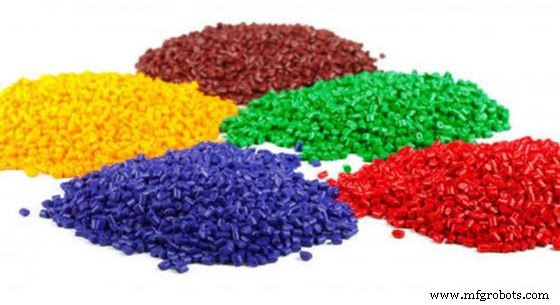

체류 시간은 플라스틱 펠릿이 사출 성형 배럴에서 사출 금형으로 이동하는 시간. ABS 플라스틱 경우 체류 시간 보통 265°C 미만 온도에서 5~6분. 하지만 난연 등급 ABS 플라스틱은 체류 시간 더 짧고 온도 훨씬 낮음.

백프레셔 (Backpressure)

ABS 사출 성형 공정 백프레셔는 마모 방지 위해 가능한 한 낮게 유지 권장. 허용 압력 보통 5 bar 정도.

기타 작업 (Other Operations)

ABS 성형 공정 중 수행 기타 활동: 레이저 마킹이나 핫 스탬핑 이용 장식 몰딩, 초음파 용접 등.

정리 (Cleanup)

일부 ABS 등급은 부품 제거 후 금형 스크류에 달라붙음. 최적 정리법: 잔여물 마모될 때까지 잠시 기다린 뒤 폴리스티렌으로 사출 성형기 구획 철저히 세척.

ABS 사출 성형 장점

ABS 사출 성형이 가장 인기 있는 플라스틱 성형 형태 중 하나인 이유 많음. 일부 장점:

정확한 재현성 (Accurate Reproducibility)

ABS 공정 용이성 덕에 복잡한 부품 제작에 가장 적합 소재. 공정 용이성으로 플라스틱 이용해 복잡하고 기능적 부품 정확 재현 가능. 부품 정확 생산될 뿐 아니라 플라스틱 경도 덕분에 극한 조건에서도 기능적 무결성 유지.

높은 인장 강도 (High Tensile Strength)

ABS 몰드 부품은 높은 인장 강도 덕에 중하중 지지 필요 응용에 적합. 무거운 기계적 충격 견딜 능력으로 이 플라스틱이 고장력 응용에 좋은 예산 옵션.

재활용성 (Recyclability)

ABS 재활용성으로 재사용 응용에 완벽한 소재. 재활용 공장서 플라스틱 부품 쉽게 파쇄해 신선한 ABS와 혼합해 새 부품 생산에 사용.

ABS 사출 성형 단점

수많은 장점에도 ABS 단점 존재. 일부 단점:

열악한 피로 저항 (Poor Fatigue Resistance)

ABS 부품 보통 높은 인장 강도지만 장기간 중하중 견디지 못 해 피로 저항 나쁨. ABS 플라스틱 부품 고스트레스 환경 지속 노출 시 쉽게 열화.

열악한 UV 저항 (Subpar UV Resistance)

ABS 플라스틱 주요 단점 중 하나 햇빛 성능 나쁨. 소재 지속적 햇빛 노출 시 열화 경향. 하지만 부품 제조사들은 성형 중 ABS 플라스틱에 첨가제 첨가해 햇빛 성능 향상.

ABS 사출 성형 시 고려 요소

ABS 사출 성형 배치 시작 시 몇 요소 갖춰야 함. 이 요소들 성공적 몰드 부품 위해 필수:

성형 전 소재 내 수분 (Moisture in Material before Molding)

ABS 플라스틱 일부 흡습성(공기 중 수분 흡수) 있고 주변 물도 흡수. 하지만 몰드 ABS 플라스틱 내 물 존재 시 플라스틱 구조적 결함 유발. 그래서 ABS 플라스틱 적절히 건조됐는지 확인 필수. 플라스틱 건조 두 파라미터 타입: 80~95°C에서 3~4시간 건조 또는 80°C 건조 호퍼로 1~2시간.

온도 제어 (Temperature Control)

ABS 사출 성형 중 온도 제어 필수. 과열 시 열적 열화 초래. 이 열적 열화는 플라스틱 화학 결합 파괴 탓, 완제품에 갈색 알갱이 생길 수 있음.

좋은 온도 제어 갖춘 사출 성형기 작업 필수. 이 공정 여전히 많은 열 필요. 예: 생산 중 ABS 부품 고광택 수준 가지면 생산 온도 정상보다 높음. 하지만 사출 공정 온도 높을수록 노출 시간 더 짧아야 함 유의.

부품 및 금형 설계 (Part and Mold Design)

사출 성형 공정 전 부품 설계로 부품 생산 실제 가능 여부 판단 가능. ABS 부품 설계에 통하는 일반 원칙:

부품 벽 두께 균일해야 함. 변동 있어도 서로 25% 초과 안 됨. 균일 벽이 결핍 벽 스트레스 방지 위해 중요.
벽 두께가 반경 크기 결정. 반경 대 벽 두께 비율 0.3 미만 안 됨. 황금률: 반경 클수록 스트레스 적음. 하지만 싱크 마크 유발하니 반경 합리적 한계 내 유지.
금형: 두께 0.025~0.05mm 범위. 게이트 길이 ~1mm, 유로 직경 ~3mm, 벤트 홀 폭 4~6mm 범위.

마지막으로 사출 금형 냉각 공정 최적 설계로 수축 문제 방지 필요.

ABS 사출 성형 응용 분야

ABS 플라스틱 다양한 이유로 여러 산업서 사용. 성형 용이성, 저렴한 생산비, 물리·화학적 변화 저항 덕에 이 폴리머 제조사 최애. ABS 플라스틱 부품 용도 발견 산업 예:

건설 산업: 물리·화학적 변화와 중충격 저항 덕에 건물용 파이프와 피팅 제작에 ABS 플라스틱 사용.

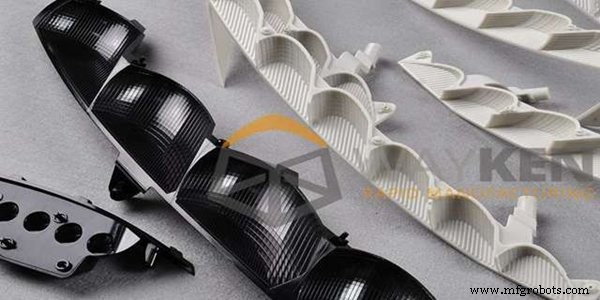

자동차 산업: ABS 플라스틱 경량 자동차 부품 흔한 원료. 예: 시트벨트 부품, 도어 라이너, 필러 트림, 대시보드 컴포넌트 등.
소비재 산업: ABS 플라스틱 많은 가전제품서 발견: 푸드 프로세서, 진공청소기, 냉장고 라이너 등.

기타 응용: 의료, 스포츠, 전기 산업 포함.

ABS 사출 성형 공정 비용

사출 성형으로 부품 생산하려 한다면 전체 공정 비용 미리 파악 당연. 비용 추정 위해 다양한 비용 고려 필요. 관련 다양한 비용 예:

설비 비용 (Equipment Costs)

필요 설비 가진 회사에 생산 아웃소싱할 것. 이 회사들 설비 사용 별도 요금 청구. 하지만 직접 설비 갖출 계획이면 $50,000~$200,000 범위 지출. 설비 구매 외에도 유지비로 큰돈 들 수 있음. 비용 효율적 옵션은 생산 아웃소싱.

금형 비용 (Mold Costs)

툴링 비용으로도 알려짐. ABS 사출 성형 공정 비용 상승 주범. 사출 금형 제작 세 가지 다른 방법: CNC 가공, 3D 프린팅, 방전가공(EDM). 이 방법들 저량 심플 3D프린트 금형 $100부터. 가격은 대량 생산이나 복잡한 설계 금형 $100,000까지 올라감.
