회로가 어떻게 만들어지는지

회로가 어떻게 만들어지는지 이해하면 회로 자체를 더 잘 이해할 수 있습니다. 회로는 전기 신호가 서로 흐를 수 있도록 하는 상호 연결된 장치의 모음입니다.

회로는 TV 리모컨과 같은 작고 단순한 회로부터 자동차 컴퓨터 시스템이나 스마트폰의 그래픽 프로세서에 있는 복잡한 회로 조합에 이르기까지 어디에나 있습니다. 구성 요소는 3개에서 24개 이상까지 다양합니다.

회로는 어디에서나 전자 제품에 있습니다. 우리는 의료 기술 및 식품 생산 시스템을 포함하여 삶의 여러 측면에서 그것을 사용합니다. 회로 기반 기술은 오늘날 전 세계적으로 사용되고 있으며, 이 기술이 없었다면 세상은 없었을 것입니다.

회로는 전선을 통해 전자를 운반하는 데 사용됩니다. 그것들은 대부분의 현대 전자 제품의 중추이며, 회로가 놀라운 속도로 이진 코드를 통해 데이터를 전달하는 컴퓨터에서 특히 중요합니다. 회로는 수세기 동안 존재해 왔지만 20세기의 기술 발전으로 인해 회로의 사용이 크게 증가했습니다.

회로는 전구의 발명과 함께 1800년대에 개발되었습니다. Thomas Edison은 그 선구자 중 한 명이었습니다. 초기 회로는 기판에 배치된 구리 와이어로 구성되거나 원시 배선 다이어그램과 유사한 패브릭 시트로 짜여졌습니다. 이러한 초기 회로 기판은 1970년대에 마이크로프로세서가 개발됨에 따라 일부 초기 전화 및 라디오에 사용되었습니다.

회로의 5가지 구성요소는 무엇입니까?

회로를 구성하는 다양한 구성 요소를 살펴보겠습니다.

회로는 5가지 주요 구성 요소로 구성됩니다.

다이오드:전류가 한 방향으로만 흐르도록 하는 반도체 소자입니다. 다양한 모양과 크기로 제공되며 교류 정류 및 "시끄러운" 전원 필터링과 같은 광범위한 목적에 사용할 수 있습니다.

인덕터:전압이 가해지면 에너지를 저장할 수 있는 전기 회로의 구성 요소입니다. 전류가 인가되면 저장된 에너지를 방출할 수 있습니다.

커패시터:커패시터는 플레이트를 통해 전하를 일시적으로 저장하고 방출하는 수동 2단자 전기 부품입니다.

트랜지스터:전자 제품에서 트랜지스터는 전자 신호 및 전력을 증폭하거나 전환하는 데 사용할 수 있는 반도체 장치입니다.

저항기:전류의 흐름을 조절하는 전자 부품입니다. 이러한 구성 요소는 일반적으로 높은 수준의 전기 저항을 갖는 금속 합금으로 만들어집니다.

회로의 이러한 각 구성 요소는 매우 복잡한 방식으로 회로 기판에 조심스럽게 조립됩니다. 회로의 다양한 구성 요소와 보드 기능을 이해하는 것은 원하는 결과를 생성하는 데 중요합니다. 이것이 평판이 좋은 전문 회로 기판 공급업체와 협력하는 것이 중요한 이유입니다.

회로에 필요한 3가지 주요 부품은 무엇입니까?

회로가 존재하기 위해 필요한 세 가지 주요 구성 요소는 전류, 저항 및 전압입니다.

조금 더 자세히 살펴보겠습니다.

전압은 볼트로 측정되며, 1볼트는 통과하는 전하 쿨롱당 1뉴턴의 힘을 생성하는 두 지점 사이의 전위차입니다.

전기 저항은 전류가 통과하는 것을 방해하는 물질의 특성입니다. 이 반대의 척도는 저항이며 옴 단위로 측정됩니다.

전류는 도체를 통한 전자의 흐름입니다. 도체는 전자가 자유롭게 움직일 수 있도록 하는 모든 물질입니다. 전류는 암페어 또는 줄여서 암페어로 측정됩니다.

전기 회로는 어떻게 작동합니까?

전기 회로는 전류가 흐르는 경로를 제공하는 전도성 물질, 일반적으로 금속 와이어의 폐쇄 루프입니다. 전류는 외부 기전력에 의해 생성되어 전자가 루프를 통해 흐르게 합니다. 회로는 직선 또는 곡선일 수 있습니다. 폐쇄 루프는 "폐쇄" 회로라고 합니다. 루프 주위에 양방향으로 전류가 흐르는 회로를 "개방" 회로라고 합니다.

회로는 어떻게 만들어지나요?

첫 번째 단계는 이 회로에 필요한 재료를 찾는 것입니다. 브레드보드, 작은 LED 전구, 전선이 필요합니다. 브레드보드는 납땜 없이 회로를 만드는 데 사용할 수 있는 짧은 금속 선이 있는 플라스틱 보드입니다. 와이어는 회로의 다른 부분을 함께 연결하는 데 사용됩니다. 다양한 색상과 길이로 제공됩니다. 일부 전선에는 한쪽 끝에 클립이 있어 브레드보드의 구멍에 삽입할 수 있고 일부 전선에는 클램프가 있어 서로 직접 연결하거나 LED와 같은 다른 구성 요소에 연결할 수 있습니다.

와이어를 사용하여 브레드보드의 다른 부분을 함께 연결하여 다른 결과를 얻을 수 있습니다.

A.C.와 D.C. 회로의 차이점은 무엇입니까?

AC 회로는 DC 회로보다 복잡합니다. D.C. 회로에는 하나의 전하만 있는 반면 양전하와 음전하가 모두 있습니다. 둘의 차이점은 DC 회로는 일반적으로 모터나 조명에 전원을 공급하는 데 사용되는 반면 A.C. 회로는 전력 전송이나 신호 전송과 같은 다른 용도로 사용된다는 것입니다.

AC 회로는 전압이 주기적으로 극성을 반전시키는 일종의 전기 회로로, TV 및 컴퓨터와 같은 가전 제품에 전원을 공급하는 데 사용됩니다. D.C.는 직류를 의미하며 일반적으로 일상 용품에 전원을 공급하는 데 사용되지 않지만 일정한 전압을 갖습니다.

다양한 유형의 회로는 무엇입니까?

전기 회로는 전류를 통과시키거나 차단하여 전기 회로를 끊거나 완성할 수 있는 장치입니다.

직렬, 병렬 및 혼합의 세 가지 유형의 회로가 있습니다. 직렬 회로에는 접지에 대한 하나의 경로가 있습니다. 이것은 전류가 접지선에 도달하기 위해 모든 구성 요소를 통과해야 함을 의미합니다. 병렬 회로에서 중단 없이 한 지점에서 다른 지점으로 전기가 흐를 수 있는 접지 경로가 두 개 이상 있습니다. 혼합 회로에는 직렬 및 병렬 연결이 모두 있으므로 다른 경로를 통해 한 지점에서 다른 지점으로 전기가 흐를 수 있습니다.

차단기란 무엇입니까?

회로 차단기는 전기 회로를 빠르게 개폐하여 전류 흐름을 제한하고 너무 많은 전류가 흐를 때 전기의 흐름을 차단하는 장치입니다. 전원에서 끌어오는 전류의 양을 감지하여 작동하고 설정된 한계에 도달하면 자동으로 열립니다. 회로 차단기는 화재나 감전 보호 장치로 사용됩니다.

대부분의 최신 회로 차단기는 3선 연결로 작동하지만 접지선이 있는 2선 연결 또는 4선 연결로 다양할 수 있습니다.

회로 차단기는 퓨즈라고도 하며 세계 일부 지역에서 서로 바꿔서 사용하는 두 가지 용어입니다.

표면 실장 기술은 어떻게 회로를 발전시켰습니까?

표면 실장 기술(SMT)은 전자 부품을 인쇄 회로 기판 표면에 납땜하는 것입니다. 이 기술은 장치의 소형화를 가능하게 했으며 전자 제품의 미래에 필수적입니다. 이를 통해 고밀도 회로 기판을 보다 비용 효율적으로 사용하고 전력을 덜 소모할 수 있습니다.

전자 회로를 조립하기 위해 개발된 일련의 제조 기술인 기술입니다. 그들은 최소한의 어려움으로 거의 모든 유형의 회로를 조립하는 데 사용할 수 있습니다.

표면 실장의 역사는 회사가 스루홀 납땜에서 표면 실장 어셈블리로 전환한 1960년대 후반에 시작됩니다. 트렌드는 2000년대 초반까지 퍼졌고 오늘날의 제품은 그것 없이는 생산되지 않습니다.

회로 기판을 구성하는 요소는 무엇입니까?

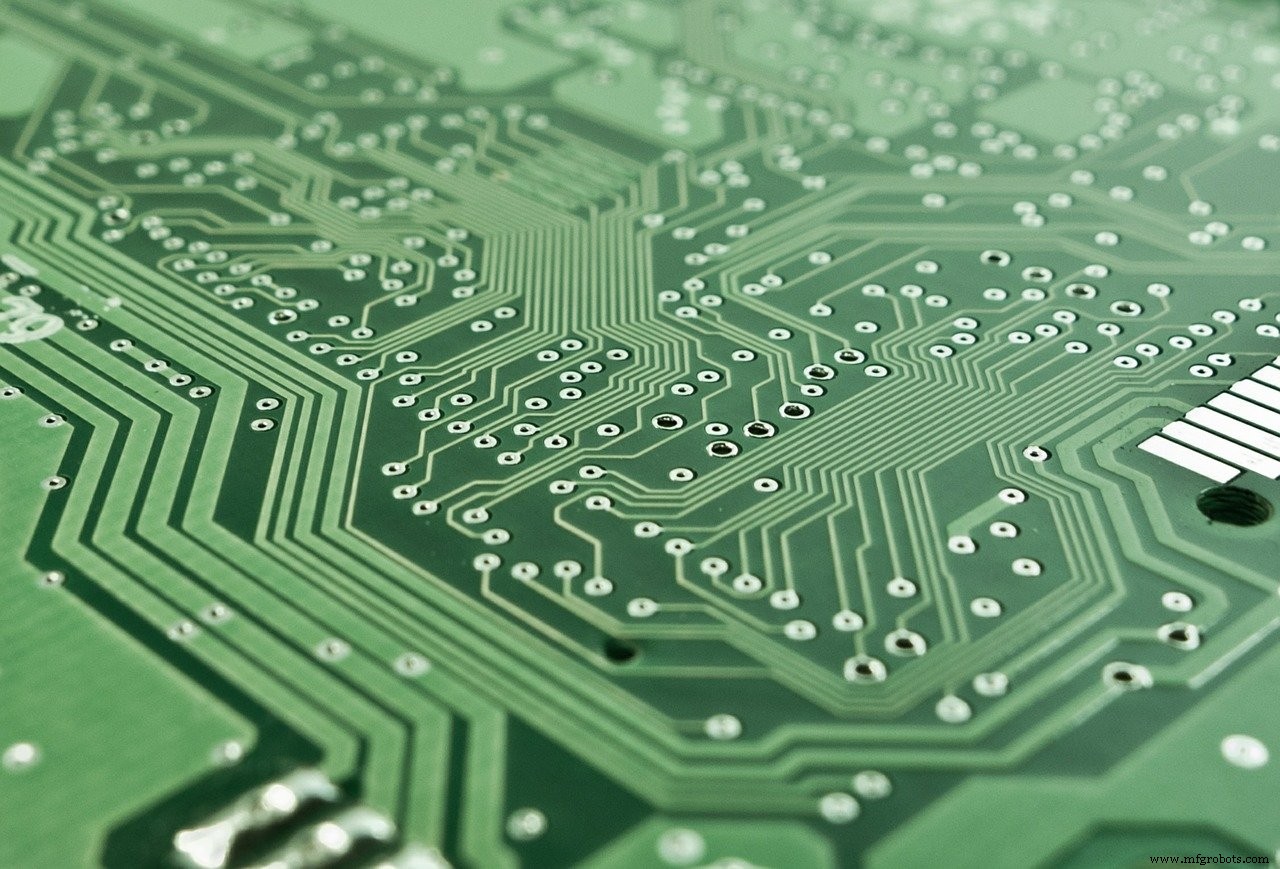

회로 기판은 기판 표면에 구리 또는 기타 금속을 에칭하여 만들 수 있는 인쇄 회로입니다. 회로 기판은 전자 회로를 포함 및 연결하고 전기 장치의 모든 구성 요소를 상호 연결하는 데 사용됩니다.

회로 기판은 전기 연결을 가능하게 하는 구멍을 포함하는 재료의 적층 시트입니다. 재료는 구리, 납, 땜납 또는 유리 섬유일 수 있습니다. 이 보드는 오늘날 다양한 장치에 사용됩니다. 사실, 어떤 방을 둘러보아도 회로 기판을 사용하는 것을 찾지 못했을 것입니다.

회로 기판은 라디오 및 TV와 같은 대형 전자 장치에 전원을 공급하는 데만 사용되었습니다. 그러나 오늘날에는 태양광 조명이나 계산기와 같은 일회용 기기에서도 찾을 수 있습니다.

회로 기판은 모든 전자 장치에 필요합니다. 회로 기판이 없으면 회로가 불완전합니다. 회로 기판은 모든 전기 장치의 척추와 같습니다. 그들은 장치의 다른 구성 요소에 전기를 전도하는 구리선으로 구성되어 있습니다.

각 구성 요소에는 고유한 기능이 있습니다. 일부 구성 요소는 전원에 도움이 되고 다른 구성 요소는 데이터 저장에 도움이 됩니다. 예를 들어, 집적 회로는 하드 드라이브와 USB 스틱에 데이터를 저장하는 데 도움이 되는 실리콘 칩이고, 비디오 카드는 컴퓨터에서 이미지와 비디오를 처리하는 데 도움이 됩니다.

PCBs는 Printed Circuit Boards의 약자입니다. PCB는 아마도 모든 전자 회로에서 가장 중요한 부품 중 하나일 것입니다. 얇은 금속박으로 양면에 유리섬유와 같은 절연재료를 적층한 후 구리패턴으로 에칭하여 회로를 만든 것이다. 프로세스는 보드 레이아웃을 설계하는 데 사용되는 도식 다이어그램으로 시작됩니다.

회로가 어떻게 만들어지는지 알면 회로에 대한 더 나은 통찰력을 얻을 수 있습니다. 회로:전기 신호가 서로 흐를 수 있도록 하는 상호 연결된 장치의 집합입니다.
