스피커용 볼륨 제어 회로:음악 감상을 위한 단계별 안내

오늘날 우리는 모든 것에서 오디오 신호를 재생할 수 있지만 대부분의 장치에 내장된 스피커는 아쉬운 부분을 남깁니다. 외부 스피커와 앰프에 연결하면 이 문제를 해결하는 데 도움이 되지만 이러한 설정에서 볼륨을 제어하는 ​​것은 어설프게 느껴질 수 있습니다. 볼륨 제어 회로를 입력합니다. 빠른 설정을 통해 모든 스피커 시스템에 다이얼을 추가할 수 있으므로 재생 중인 장치와 상호 작용하지 않고도 볼륨을 제어할 수 있습니다.

볼륨 조절 회로란 무엇입니까?

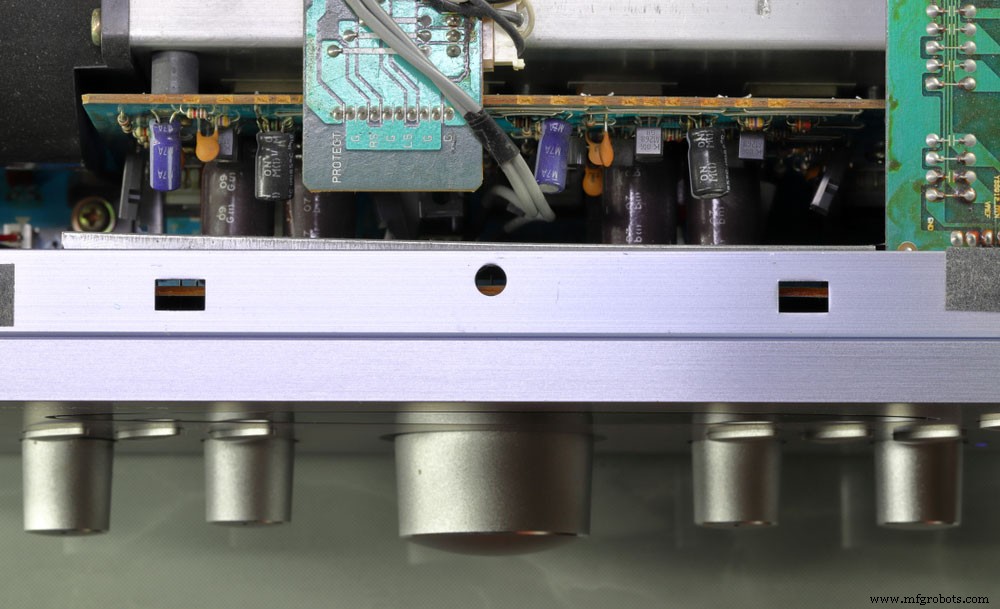

오디오 증폭기의 아날로그 오디오 회로 기판 시스템

오디오 제어 회로를 사용하면 스피커 시스템의 볼륨을 변경할 수 있습니다. 이 회로는 대부분의 라디오와 수신기에 내장되어 있습니다. 볼륨 제어 외에도 많은 기능을 사용하여 스피커를 완전히 끌 수 있습니다.

가변 저항기

원하는 스피커에 외부 볼륨 컨트롤을 추가할 수 있습니다. 입력 장치나 스피커를 일종의 오디오 증폭기에 연결하지 않으면 장치에서 많은 사운드를 얻지 못할 수 있습니다. 스피커에 전원이 공급되면 소리가 증폭됩니다.

볼륨 조절은 어떻게 작동합니까?

그것은 쉽습니다. 손잡이를 왼쪽으로 돌리면 시스템이 꺼지고 오른쪽으로 돌리면 켜집니다. 그러나 더 기술적인 답변을 찾고 있다면 설명하는 데 시간이 조금 더 걸릴 것입니다.

볼륨 노브는 가변 저항으로 작동합니다. 방향으로 돌리면 전기 신호의 저항이 증가하거나 감소합니다. 볼륨을 낮추면 저항이 증가하여 스피커에 도달하는 전압이 줄어듭니다. 전압을 낮추면 스피커가 더 조용해집니다.

그것을 높이면 저항이 줄어들고 더 많은 볼트가 스피커에 도달하여 시스템이 더 커집니다.

오디오 증폭기를 스피커나 장치에 연결할 때 프로세스가 조금 더 복잡해질 수 있지만 전반적으로 볼륨 제어는 여전히 시스템의 특정 부분에 도달하는 볼트 수에 달려 있습니다.

DIY 볼륨 조절 회로

DIY 외부 볼륨 제어 회로를 만드는 것은 매우 간단하고 간단한 작업이 될 수 있습니다. 더 적거나 더 많은 소스에 연결하여 프로젝트의 난이도를 선택할 수 있습니다. 아래에서 DIY 볼륨 제어 회로를 만드는 일반적인 단계를 살펴보겠습니다.

필요한 것

• 오디오 테이퍼 전위차계

• 전원이 공급되거나 앰프에 연결된 스피커
• 2 x 3.5mm 스테레오 오디오 잭
• 2 x 3.5 오디오 코드
• 인클로저
• 노브

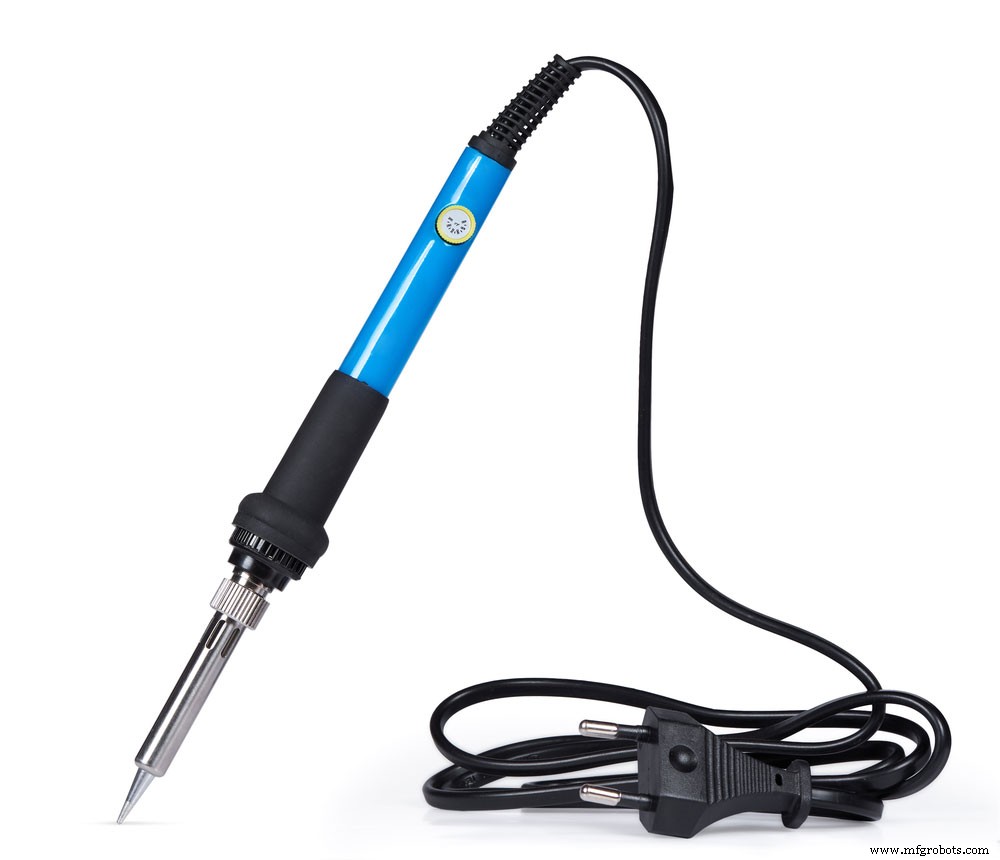

• 납땜 도구

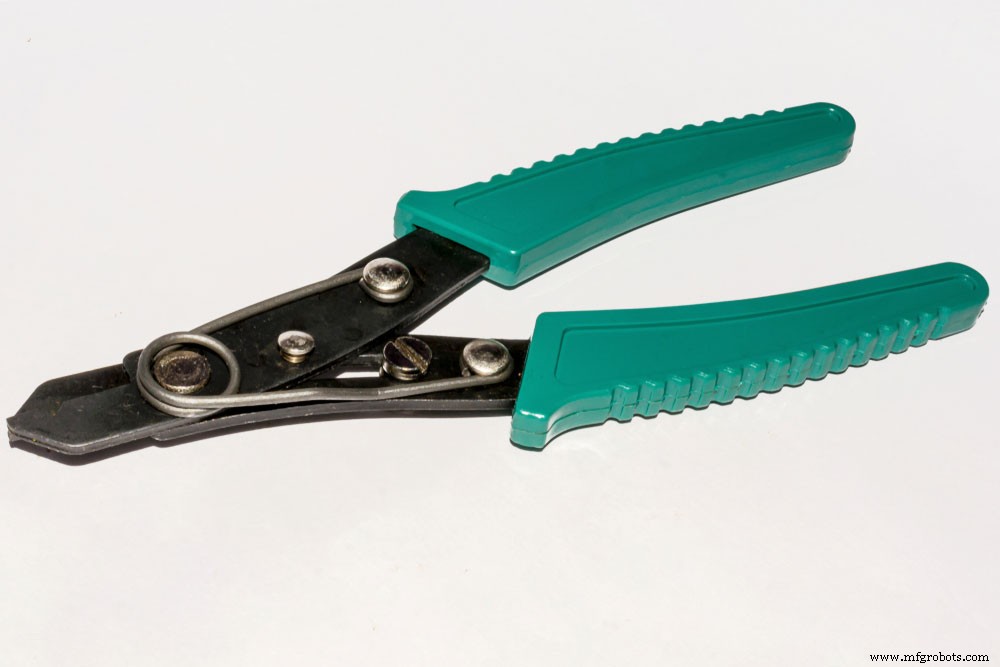

• 와이어 스트라이퍼

• 추가 오디오 와이어
• 추가 전선

시스템 및 오디오 장비의 실제 적용에 따라 다른 입력을 추가할 수도 있습니다. 인클로저와 손잡이는 특수 장비이지만 설정을 보다 전문적으로 보이게 할 수 있습니다.

설치

1단계:와이어 다이어그램 디자인

대부분의 경우 볼륨 컨트롤, 출력 및 소스만 포함하는 기본 다이어그램을 만들 수 있습니다. 다른 유형의 장치를 연결하려는 경우 더 많은 옵션, 입력 및 출력을 추가하도록 결정할 수도 있습니다.

배선도 옵션을 생성하거나 다운로드할 수 있습니다.

2단계:모든 것이 맞는지 확인

입력, 전위차계, 출력을 배치하고 연결 와이어를 위한 충분한 공간이 있는 인클로저에 모두 맞는지 확인하십시오.

3단계:다이어그램에 따라 시스템 연결

기본 배선에 대해 계획한 단계를 따르십시오. 노브로 볼륨을 변경할 수 있도록 입력 신호와 출력 신호를 전위차계에 연결합니다.

이 단계는 와이어를 납땜해야 하고 특히 배선을 처음 접하는 경우 시간이 많이 걸립니다.

4단계:테스트

노브를 켜고 스피커 시스템에 입력을 연결하여 전기 회로를 테스트합니다. 입력에서 무언가를 재생합니다. 일반적으로 입력을 끝까지 유지하고 새 장치를 통해 사운드를 완전히 제어하기를 원할 것입니다.

문제가 있는 경우 디지털 전압계를 사용하여 모든 구성 요소가 신호를 수신하는지 확인할 수 있습니다. 그렇지 않은 경우 해당 연결을 성공적으로 복구하기만 하면 됩니다. 문제를 더 쉽게 해결할 수 있습니다.

5단계 마무리 작업

노브나 인클로저를 추가하려는 경우 이 단계가 모두 수행되는 단계입니다. 이제 작동한다는 것을 알았으므로 멋지게 만들 수 있습니다.

볼륨 조절을 위해 전위차계를 어떻게 연결합니까?

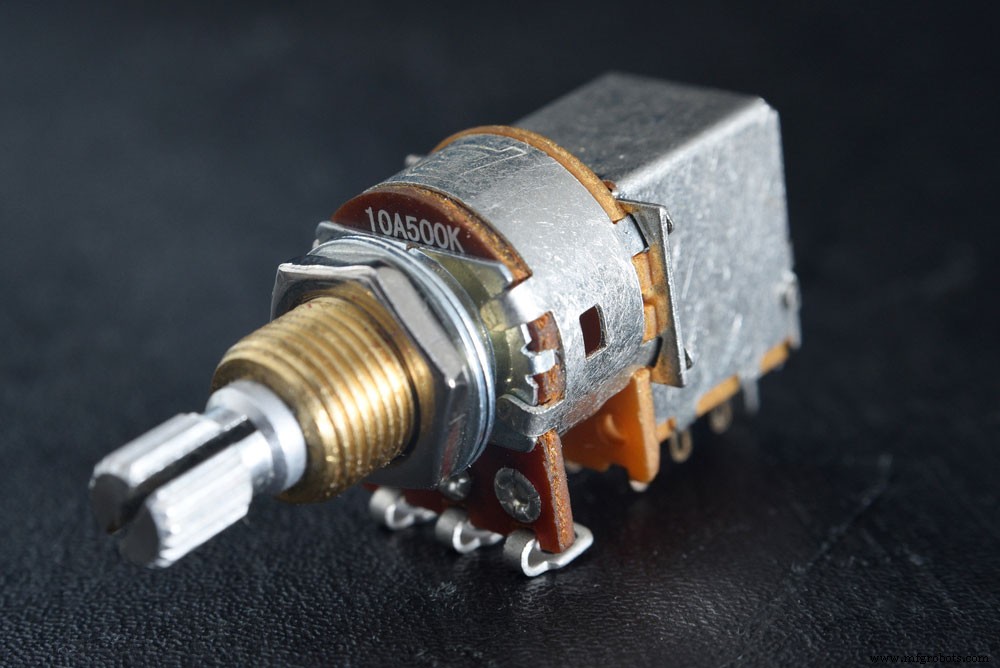

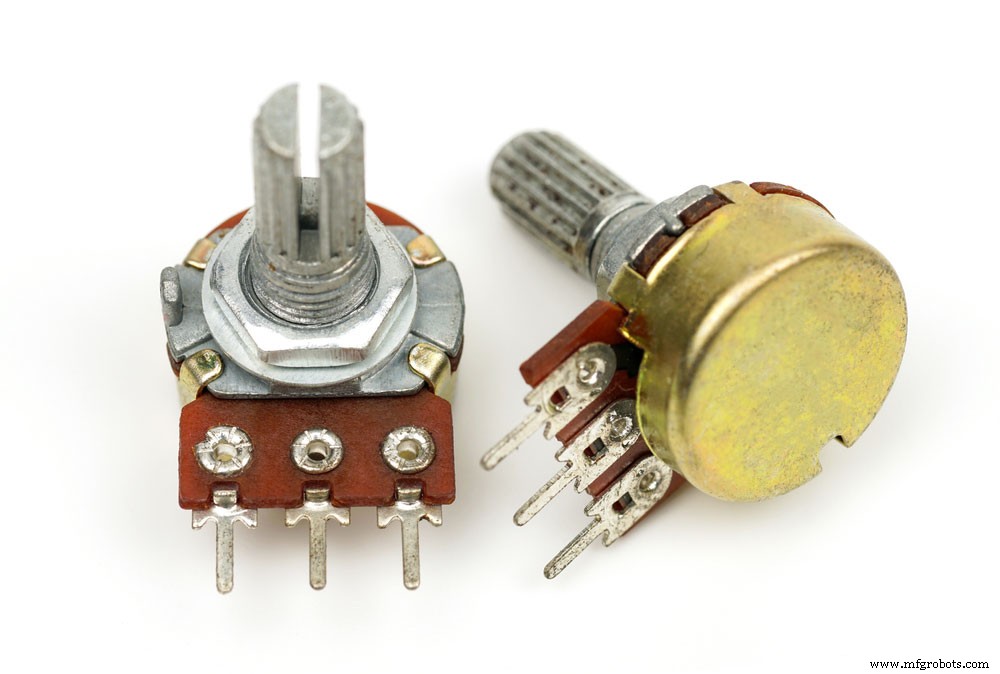

전위차계 또는 냄비는 가변 저항이며 볼륨 제어 회로의 중심 부분입니다. 팟에는 선형과 로그의 두 가지 종류가 있습니다. 인간은 볼륨을 대수적으로 인식하기 때문에 거의 모든 사운드 응용 프로그램에 대수 포트를 사용합니다.

냄비를 선택하면 한쪽에 3개의 단자가 있습니다. 맨 왼쪽에 있는 터미널이 지상입니다. 가운데는 입력 장치(사운드가 나오는 곳)입니다. 오른쪽 단자는 사운드 출력용입니다(일명 스피커).

이 터미널을 모두 납땜해야 합니다. 배선 문제가 있고 입력 및 출력을 거꾸로 가져오면 노브가 반대 방향으로 작동합니다. 낮추면 소리가 커집니다. 따라서 이들을 올바르게 배선하는 것이 중요하지만 접지선을 맨 왼쪽에 있는 터미널에 연결하는 것이 중요합니다.

최종 생각

현대 시대에 자신의 사운드 컨트롤을 배선하는 것은 잃어버린 예술이 되어가고 있습니다. 너무 많은 장치에 사운드 컨트롤 노브가 내장되어 있어 많은 사람들이 굳이 교체하지 않아도 됩니다.

그러나 변경이 쉽고 외부 컨트롤의 배치를 제어하면 거의 모든 시스템을 보다 편리하게 사용할 수 있습니다. 위치를 선택하면 시스템을 우아하게 보이면서도 완벽하게 제어할 수 있습니다. 또한 고급 재료를 사용하면 기기가 제공하는 최고의 오디오 품질을 보장할 수 있습니다.
