DIY LED 드라이버:필요한 이유와 만드는 방법

LED 드라이버

출처; 위키미디어 공용

DIY LED 드라이버가 필요합니까? 이 질문에 대한 답은 귀하의 요구 사항에 따라 다릅니다. 하지만 직류, 고전압, 최대 입력 전압, AC를 저전압으로 보정하려면 이 장치가 필요합니다.

또한 현재 드라이브 불안정으로부터 전원 LED를 보호하려면 LED 드라이버가 필요합니다. 의심의 여지없이 DIY LED 드라이버를 만들 수 있습니다. 그러나 항상 호환성을 고려하는 것이 중요합니다. 호환되지 않는 드라이버가 구성 요소를 손상시키거나 오류를 일으킬 수 있기 때문입니다.

어떻게 하시나요? 이 기사에서는 LED 드라이버, 만들기 전에 고려해야 할 사항, 프로젝트를 빌드하기 위한 세부 단계 등에 대해 자세히 설명합니다.

시작하겠습니다!

LED 드라이버란 무엇입니까?

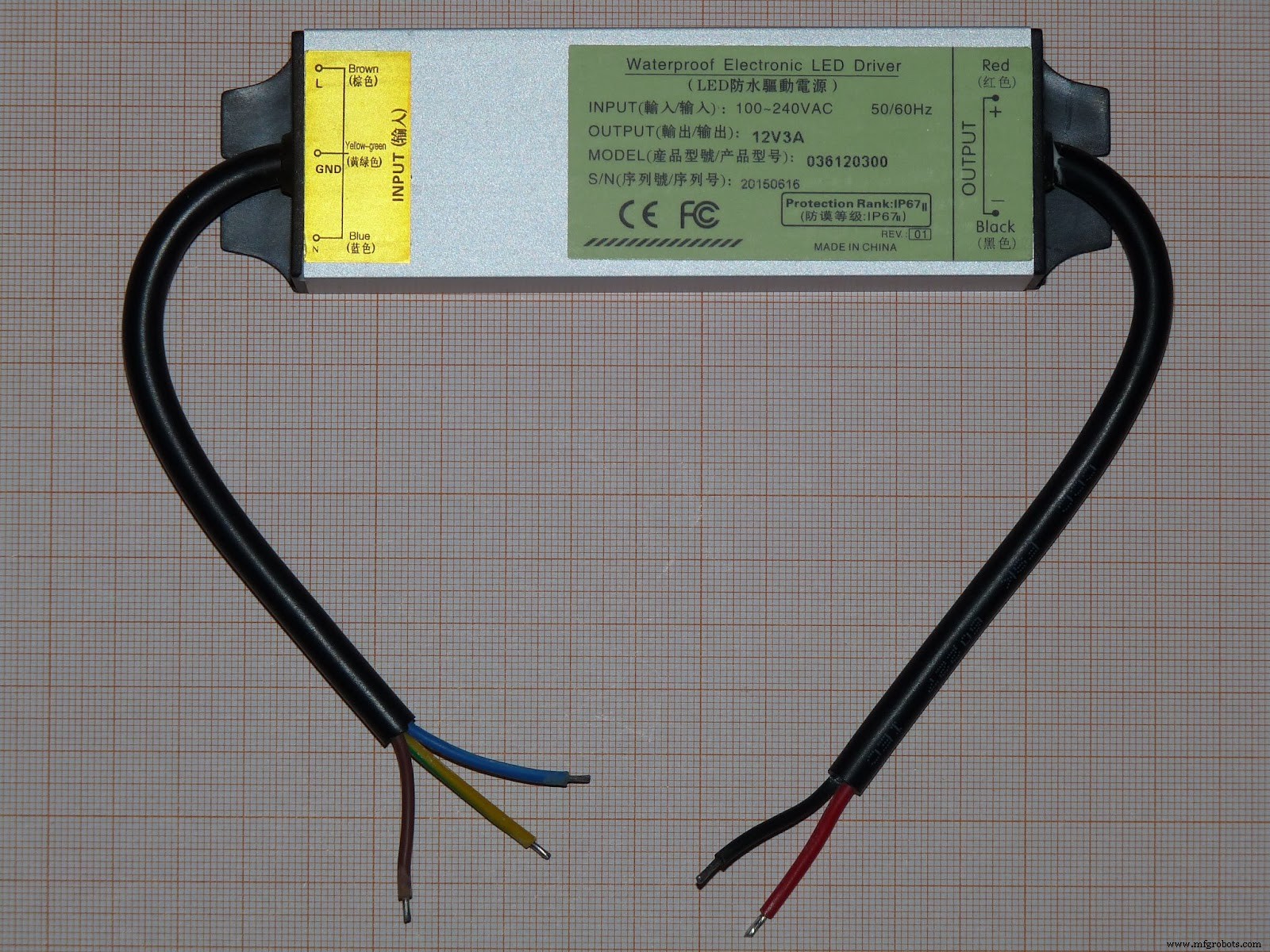

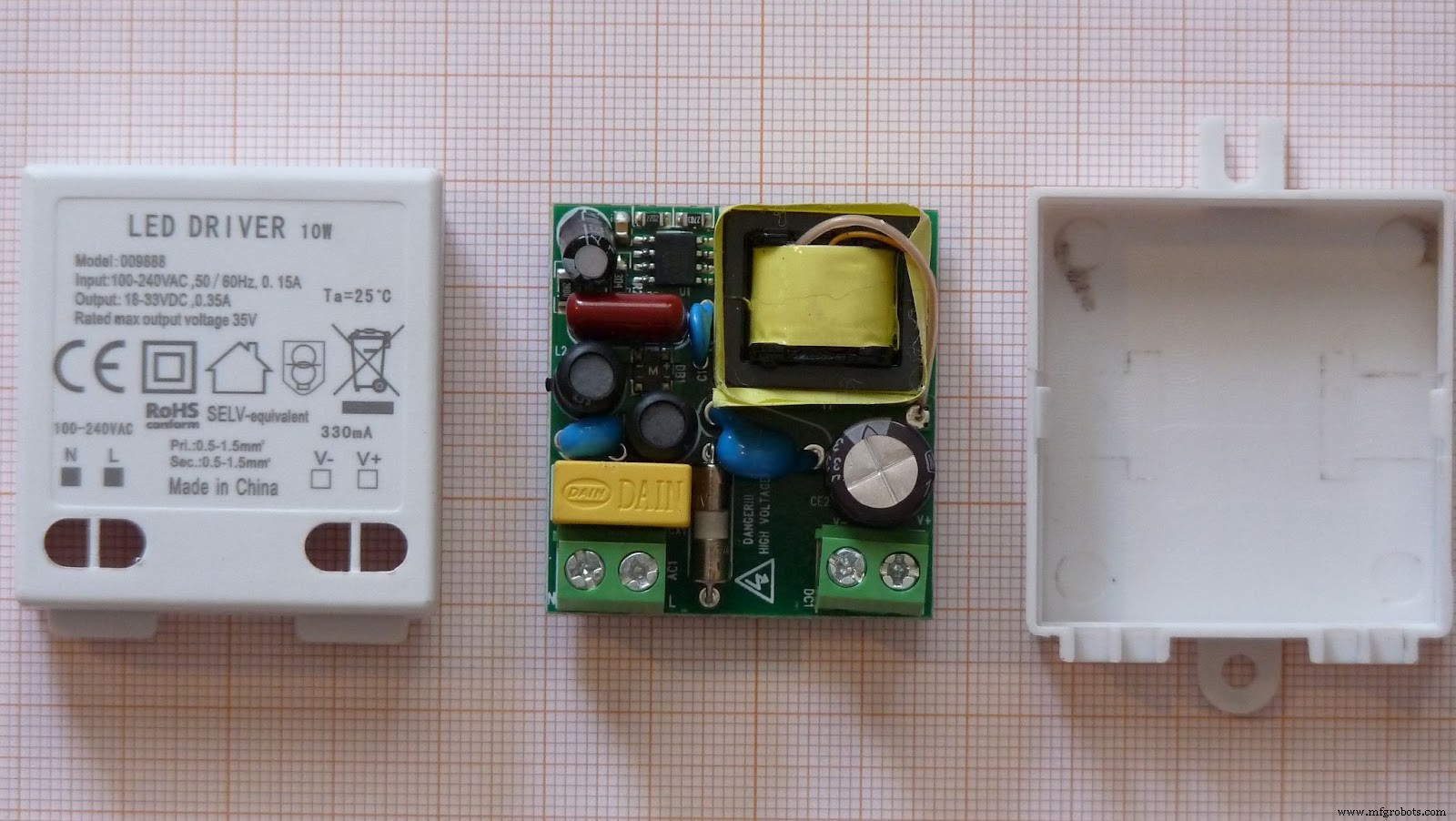

10와트 LED 드라이버

출처:Wikimedia Commons

LED 드라이버는 전원 공급 장치를 정밀한 전압 전류로 조절하여 LED 전압 변환기를 구동하는 장치입니다. 대부분의 경우 LED 전류 드라이버는 다음 입력으로 구성됩니다.

• 고전압 전원 주파수 AC
• 저전압 AC
• 고주파 AC
• 저전압 DC
• 고전압 DC

또한 이 장치의 출력은 24v 강하에서 LED 순방향 오버헤드 전압이 변경될 때 구동 전압을 변경하는 정전류 소스와 함께 제공됩니다.

즉, LED 전원 공급 장치의 주요 구성 요소는 다음과 같습니다.

• MOSFET(스위치 부품)

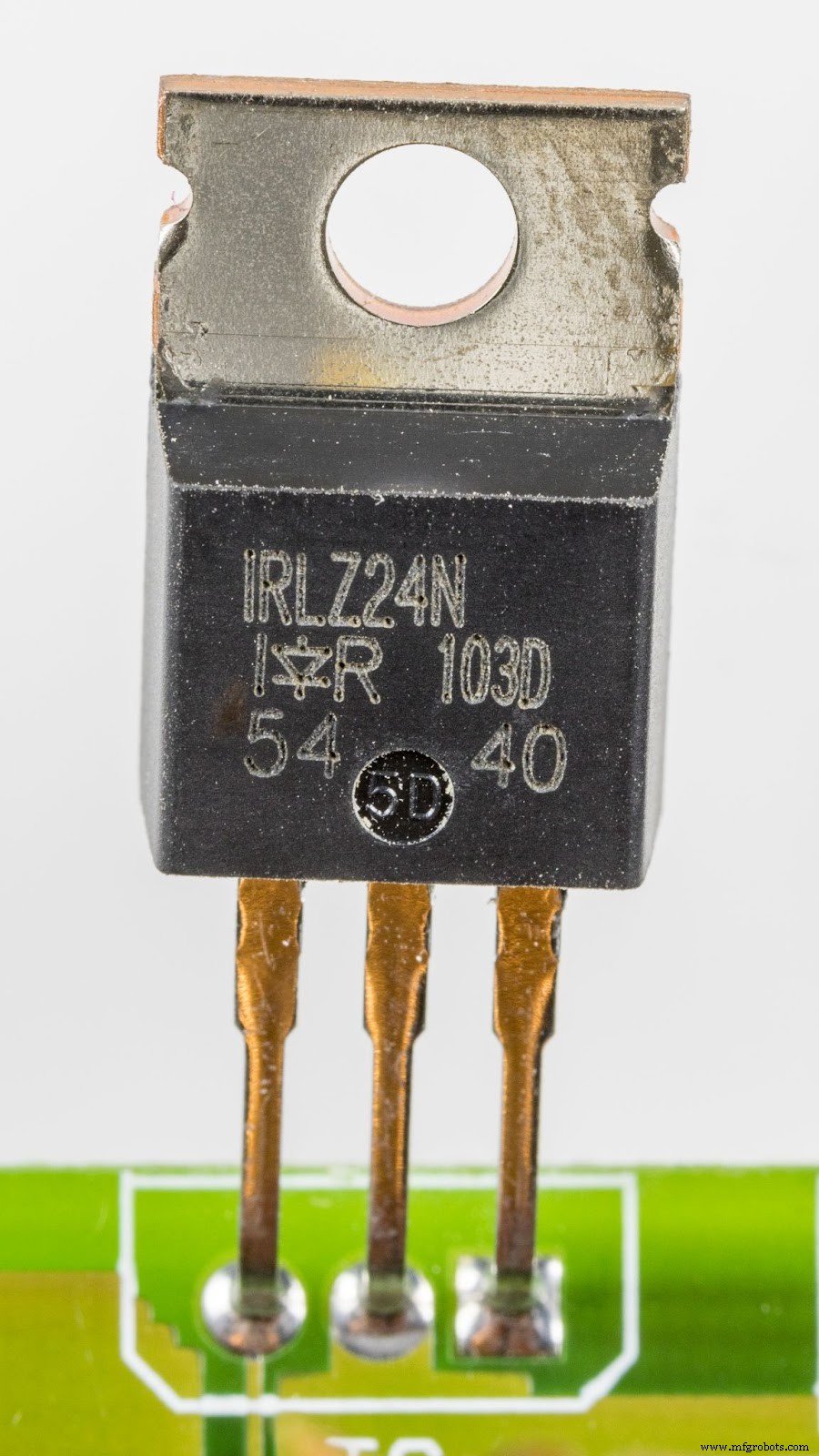

Mosfet 스위치

출처:Wikiwand

• 출력 필터
• 인덕터

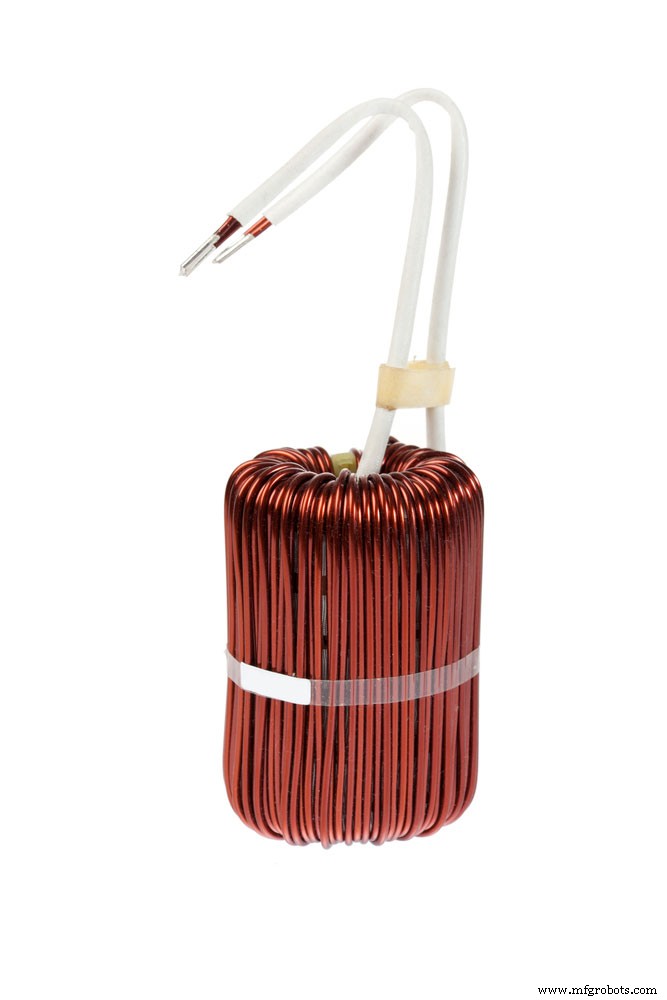

대형 전력 인덕터의 클로즈업

• 입력 필터 장치
• 스위치 컨트롤러
• 피드백 저항기

또한 다양한 이벤트의 필요에 따라 LED 개방 회로 보호, 입력 과전압 보호 회로, 과전류 보호, 입력 부족 전압 보호 회로, 기본 전압 등을 가져야 합니다.

LED 드라이버 회로는 무엇입니까? LED 스트링의 전력을 제어하는 ​​바이어스 모드의 전기 장치를 말합니다.

그리고 LED 회로, 와트 LED 또는 고전력 LED의 요구 사항이 변경될 때 전기적 특성이 온도에 따라 조정됨에 따라 LED에 일정한 양의 전력을 제공하여 응답합니다.

주도 드라이버의 유형은 무엇입니까?

각 드라이버의 설계는 특별한 전기가 필요한 LED, 대용량 전원 공급 장치 등을 작동하는 데 도움이 됩니다. 따라서 전력 낭비가 없으며 교체하기 전에 기존 드라이버의 요구 사항을 기록해야 합니다. 즉, 다음은 LED 드라이버의 유형입니다.

정전압

이 드라이버는 최대 출력 전류와 함께 고정된 최소 출력 전압이 필요한 LED를 제어하는 ​​데 이상적입니다. 즉, 내부 정전류 드라이버, 단순 저항 또는 LED의 가변 저항이 LED 모듈 내에서 전류 제한을 유지하는 데 도움이 됩니다.

따라서 LED는 약 12V 또는 24V DC(안정된 전류)가 필요합니다.

정전류

반면에 이 드라이버는 다양한 전압(출력)과 함께 탁월한 이점을 제공하는 고정 출력 전류가 필요한 LED를 제어하는 ​​데 도움이 됩니다. 결과적으로 장치는 LED의 전력량에 따라 전압이 다른 지정된 출력 전류(mA 또는 A)를 하나만 갖게 됩니다.

AC LED 드라이버

AC LED 드라이버는 기술적으로 백열등이나 저전압 할로겐을 작동시킬 수 없는 장치입니다. 즉, 장치에 최소 부하 변압기가 없습니다. 그리고 LED는 LED의 낮은 전력량을 인식하지 못하기 때문에 기존 변압기에서는 작동하지 않습니다.

즉, 일반 변압기는 LED를 유선 전구로 등록하지 않습니다. LED는 미세한 전기적 부하가 있기 때문입니다. 따라서 전구와 AC를 DC로 변경하는 내부 드라이버와 함께 이 드라이버를 사용할 수 있습니다.

결국 드라이버의 작업은 LED의 낮은 전력량을 기록하고 전구에 필요한 전압(12VDC 전원 공급 장치 또는 24V)을 낮추는 것입니다.

LED 드라이버를 만들기 전에 고려해야 할 사항

DIY LED 드라이버를 구축하기 전에 다음 요소에 유의하는 것이 중요합니다.

• 단순한 디자인
• 단열재
• 비용
• 전압(고정 출력 LED 스트링 전압 및 입력 전압 범위)
• 구성요소 수
• 비용
• 역률 보정(AC/DC 드라이버 전용)
• 회로 크기

LED 드라이버 회로는 어떻게 만드나요?

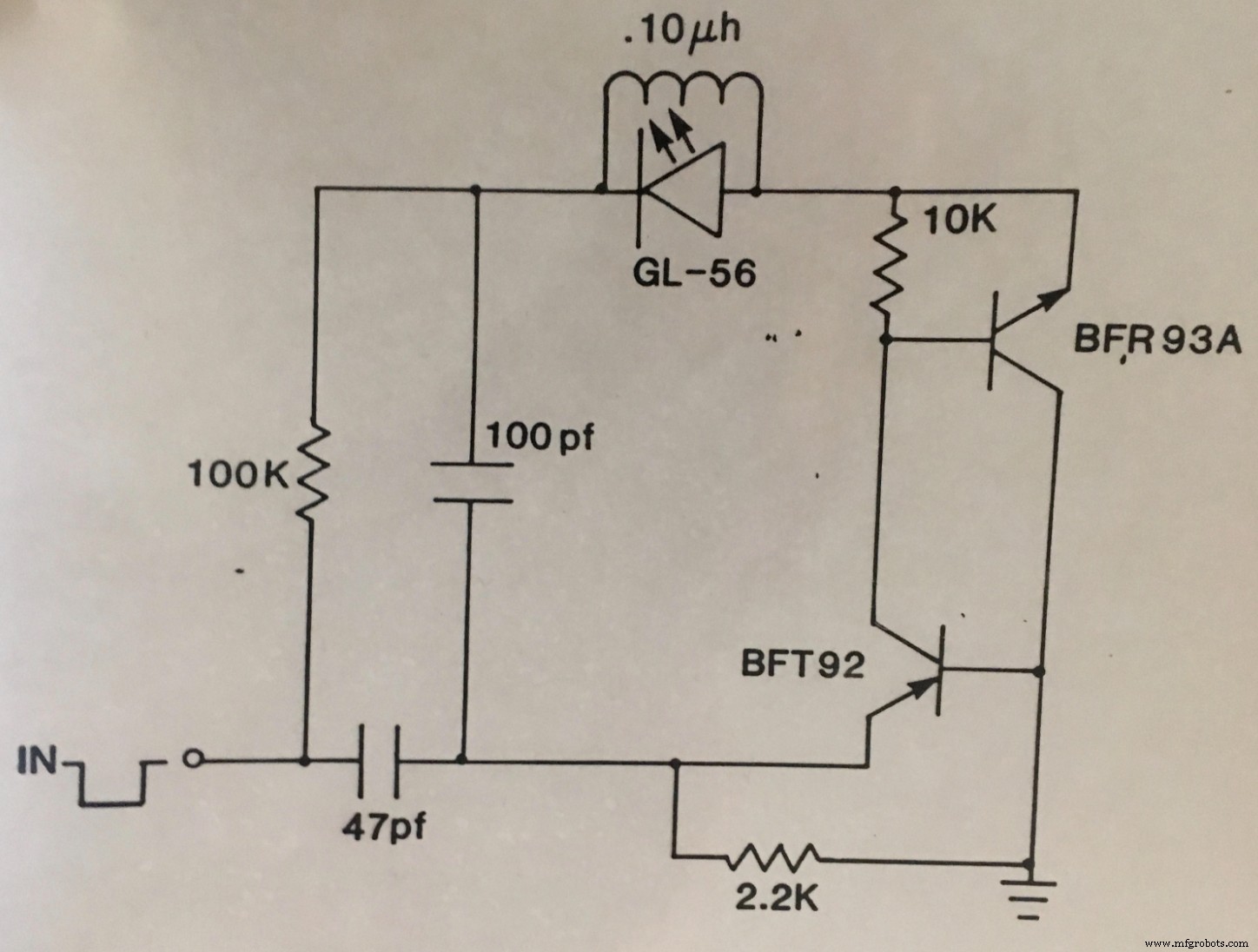

LED 드라이버 회로

출처:Wikimedia Commons

이 LED 드라이버 회로의 전체 아이디어는 LED를 구동할 수 있는 충분한 전류가 있음을 보여주는 것입니다. 이를 염두에 두고 다음은 이 프로젝트에 필요한 목록입니다.

• 4.7V 제너 다이오드(1N4732A)(1/4와트)
• 390KW 저항(1/4 와트)
• 5mm LED(빨간색 확산)
• 브리지 정류기(W10M)
• 25V / 47mF 극성 커패시터
• 10W 저항(1/4와트)
• 47mF / 25V 극성 커패시터
• 2.2mF 폴리에스테르 필름 커패시터(225J – 400V)
• 22KW 저항(5와트)
• 4.7mF / 400V 극성 커패시터
• 10KW 저항(1/4와트)

230V LED 드라이버 회로의 원리

이 장치의 작동 원리는 더 적은 전원 공급 장치를 변환하는 것입니다. 또한 AC 커패시터(X 정격)는 공급을 줄여 적절한 양의 전류를 제공합니다. 고전압용으로 설계된 커패시터의 라인-투-라인 연결도 있습니다.

따라서 AC 전압은 회로의 다른 부분을 수정하고 조절하는 데 도움이 되는 반면 X 정격 커패시터는 전류만 줄입니다. 또한 브리지 정류기는 고전압 및 저전류 DC를 고전압 DC로 변경합니다.

그런 다음 제너 다이오드는 고전압 DC를 저전압 DC로 변환하는 데 도움이 됩니다. 그리고 LED는 저전압 및 저전류 DC를 수신합니다.

LED 드라이버 회로 설계 단계

1. X 정격 커패시터(2.2mF / 400V)를 가져와 주 전원에 연결합니다. 당신이 그것에있는 동안 공급 전압이 커패시터보다 낮은지 확인하십시오. 예를 들어, 400V 커패시터와 함께 230V AC를 사용했습니다.

2. 390KW를 병렬로 연결합니다. 또한 공급을 중단할 때 커패시터와의 연결이 방전을 가능하게 하는지 확인하는 것이 중요합니다. 또한 전원과 브리지 정류기 사이에 퓨즈(10W 저항)가 있으면 도움이 됩니다.

3. W10M을 사용하여 최대 1.5A의 전류를 소비할 수 있는 전체파 브리지 정류기를 얻습니다. 그런 다음 4.7mF / 400V 극성 커패시터를 사용하여 정류기의 출력을 필터링합니다.

4. 이 단계에서는 저항을 22KW(5W) 직렬로 연결하여 전류를 제한해야 합니다. 그리고 제너 다이오드 4.7V(1N4732A)를 사용하여 브리지 정류기의 DC 출력을 제어합니다. 그런 다음 커패시터 47mF/25V가 출력을 필터링하여 LED로 보냅니다.

마지막 단어

지금쯤이면 LED 드라이버가 필요하다는 데 동의하게 될 것입니다. LED 드라이버는 에너지를 절약하고 기능을 유지하며 장기적으로 비용을 절약하기 때문입니다. 그리고 DIY LED 드라이버를 만드는 것은 목표를 염두에 두고 적절한 재료로 작업하는 한 재미있는 프로젝트입니다.

LED 드라이버에 대해 어떻게 생각하십니까? LED 드라이버 회로를 구축했습니까? 언제든지 저희에게 연락해 주십시오.
