556 회로는 전자 제품에 어디에나 있습니다. 중요한 것은 타이머, 카운터 및 발진기를 포함하여 다양한 것들을 연결하는 데 도움이 된다는 것입니다. 전자 제품 애호가의 경우 556 회로와 해당 핀을 사용하는 방법을 알면 해당 회로의 기능을 이해하는 데 도움이 됩니다.
이 기사에서는 특성, 애플리케이션 및 핀 연결이 있는 556개 회로에 대해 알아야 할 모든 것을 설명합니다. 또한 전자 회로에 도움이 되는 간단한 556 회로를 만드는 방법도 배우게 됩니다!
556 회로는 타이머 IC로 사용되는 집적 회로입니다. 이 칩이 다른 칩과 다른 점은 작동 모드가 다르기 때문입니다. 듀얼 타이머 모드 또는 스위치의 플립으로 싱글 타이머 모드. 다음과 같은 특징이 있습니다.
556 회로를 이해하는 데 중요한 부분은 연결도 아는 것입니다. 556 칩에는 서로 병렬인 두 세트의 555 핀이 있습니다. 첫 번째 핀 세트는 전원 공급 장치 핀(V+), 접지 핀(V-) 및 출력 활성화 핀(임계 전압 조정기)입니다. 또한 이 핀은 회로 작동에 충분한 전압을 보장하고 올바르게 작동하도록 접지합니다.
원천; 위키미디어 커먼즈
핀 2 및 12; 타이밍 간격이 끝나는 게이트웨이로 사용됩니다.
핀 14; +Ve 공급 전압 제어(범위 3-15v)
핀 4 및 10; 듀얼 타이머 모드에서 타이밍 간격을 재설정하기 위해
핀 7; 접지(0볼트)
핀 3과 11; 전압 분배기를 통해 듀얼 타이머 모드에서 펄스 폭을 조정합니다. 또한 싱글 타이머 모드에서 리셋 입력으로 기능합니다.
핀 6 및 8; 타이밍 간격 프로세스를 시작하기 위해 외부/내부 클록 소스에서 핀 입력을 트리거합니다.
핀 1과 13; 리셋 라인에 신호가 있을 때 출력으로. 또한 간격 사이에 커패시터를 방전할 수 있습니다.
핀 5 및 9; 듀얼 타이머 모드에서 출력 핀. 중요한 것은 이 핀이 전압이나 전류를 켜거나 끄는 데 필요한 다른 구성 요소에 연결된다는 것입니다.

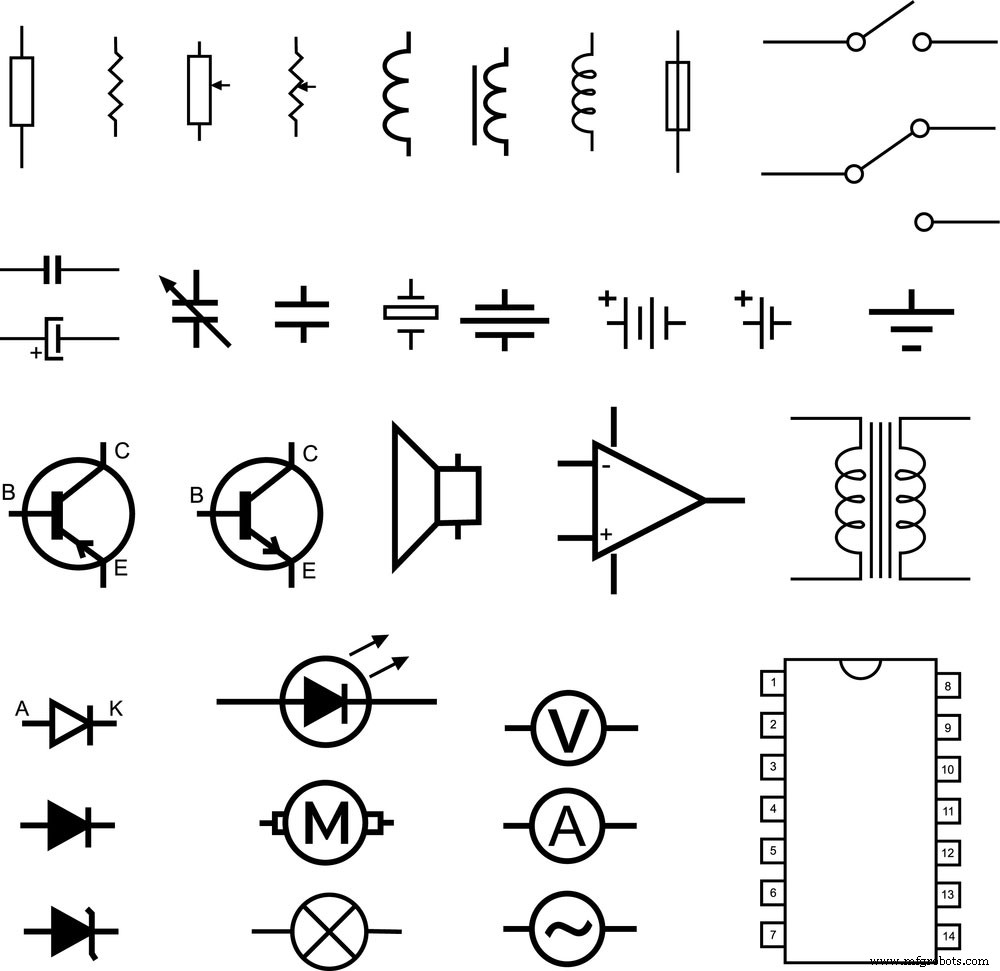

(전자 기호)
556 회로의 한 가지 중요한 측면은 신호를 회로에 입력하는 데 사용되는 핀을 알고 다른 핀은 출력으로 작동한다는 것입니다. 따라서 코스에서 발생할 수 있는 문제를 신속하게 해결하고 수정할 수 있습니다!
556 회로는 각 프로젝트에 필요한 사항에 따라 다양한 구성으로 설정할 수 있습니다. 여기에는 다음이 포함됩니다.
다양한 구성을 통해 발진기, 타이밍 기능, 절전 기능 등을 포함한 다른 애플리케이션에 556개의 회로를 사용할 수 있습니다.
(직장에서 전자공학 엔지니어)
556 회로의 응용 분야는 다음과 같습니다.

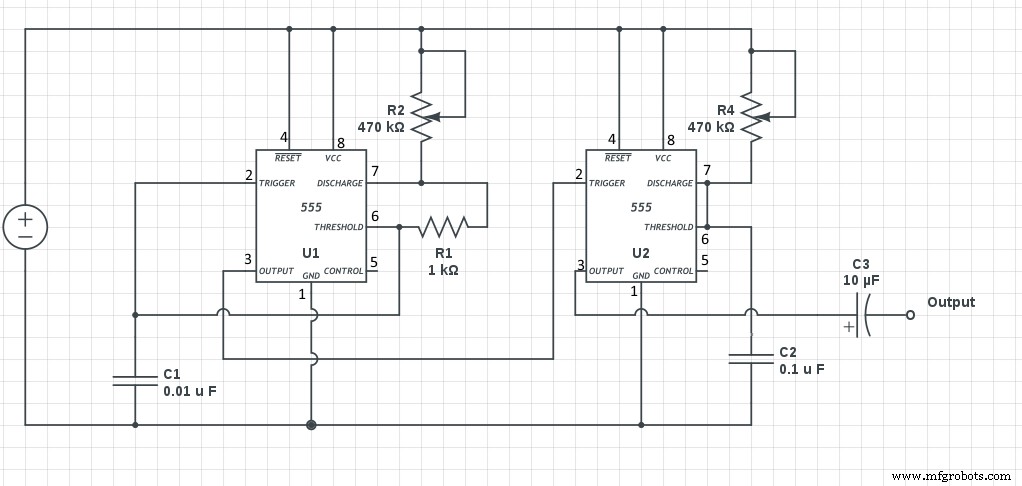

단안정 모드에서 두 개의 555 타이머 회로를 연결하면 556 회로가 생성됩니다. 중요한 것은 첫 번째 555 타이머의 경우 아래와 같이 출력 핀을 두 번째 555 타이머의 트리거 핀에 연결한다는 것입니다.
556개 회로의 기본 회로도.
(APC_with_2_555_(pin_out)_and_bridge_added)
원천; 위키미디어 공용
다음으로 회로의 입력 및 출력에 필요한 핀 수를 찾아야 합니다. 적절하게 연결할 수 있도록 하기 위함입니다!
(전자 부품)
다음은 회로를 만들기 위한 핀 구성입니다.
– 4번 핀은 리셋 핀입니다.
– 핀 2는 발진기 주파수를 설정하기 위해 저항과 전해 커패시터에 연결됩니다. 오실레이터 주파수는 칩이 시간 초과되는 데 걸리는 시간입니다.
– 7번 핀은 출력 핀이며 타이머가 활성화되는 시간을 확인하기 위해 LED에 연결됩니다.
– 핀 5는 제어 입력 옵션 핀입니다. 외부 클럭 소스(회로 또는 다른 555 타이머 칩)에 연결됩니다.
(전자 엔지니어 근무)
연결 단계;
먼저 연결된 2개의 555 타이머를 정렬하여 556 타이머 회로를 형성합니다. 이제 레이아웃이 필요한 방식(예:전원, 접지)에 대한 리드입니다. 다음으로, 필요한 방식으로 연결하십시오. 회로도와 같이 우리가 만들고 있는 556개의 회로를 위한 부품들을 연결해야 합니다.
첫 번째는 핀 4(리셋)와 접지를 연결하는 것입니다. 그런 다음 핀 7(출력)과 외부 저항을 접지에 연결합니다. 그 연결 후에 우리는 커패시터의 한쪽을 저항기로 연결하여 커패시터를 연결합니다. 그리고 다른 쪽은 땅입니다. 마지막으로 LED를 핀 8(컬렉터 출력)에 연결합니다.
마지막으로 회로에 전원을 공급하고 LED를 켜기 전에 커패시터가 필요한 시간을 기다립니다!
( 회로 기판)
556 타이머 회로는 둘 다 몇 가지 특성을 공유한다는 점에서 555 타이머 회로와 매우 유사합니다. 유사점은 다음과 같습니다. 높은 출력 임피던스, 상승 및 하강 시간 간격, 고주파수 제한. 또한 두 타이머 모두 5볼트 미만의 전압에서 마이크로초 범위의 타이밍으로 작동할 수 있습니다.
그러나 다음과 같은 몇 가지 차이점은 556 타이머 회로가 555 타이머 회로와 구별되는 데 도움이 됩니다.
| 아니요 | 556개의 타이머 회로 | 555개의 타이머 회로 |
| 1 | 출력을 논리 레벨 신호로 사용하거나 최대 출력 전류를 싱크/소싱하는 기능이 있습니다. | 최대 출력 전류를 싱크/소싱할 수 없음 |
| 2 | 전기 노이즈에 더 강함 | 전기 노이즈에 대한 내성 감소 |
| 3 | 구성이 더욱 다양해집니다. | 구성이 덜 다양함 |
| 4 | 낮은 입력 임피던스 | 높은 입력 임피던스 |
| 5 | 두 타이머 회로에서 조정 가능한 펄스 폭 제어 | 단일 펄스 생성에만 사용됨 |
| 6 | 칩에는 리셋 입력/출력으로 사용되는 추가 핀이 있습니다. 클럭 입력으로 제어되지 않거나 활성화 핀으로 작동하지 않을 때 유용합니다. | 핀 수가 적어 사용이 제한됩니다. |
556 회로는 사용하기 쉽고 신뢰할 수 있는 전자 부품을 만드는 우수한 특성을 제공합니다. 또한, 애호가와 애호가 모두에게 유용할 수 있는 다양한 응용 프로그램이 있습니다.
우리는 556 회로의 몇 가지 주요 측면에 대해 논의했습니다. 그러나 더 자세히 알고 싶다면 질문이나 우려 사항이 있으면 언제든지 연락하십시오. 행복한 빌딩!
