사출 성형 게이트 설계 마스터하기: 완벽한 플라스틱 부품을 위한 종합 가이드

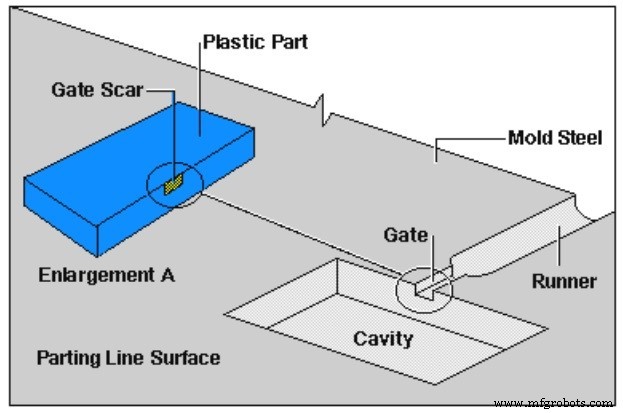

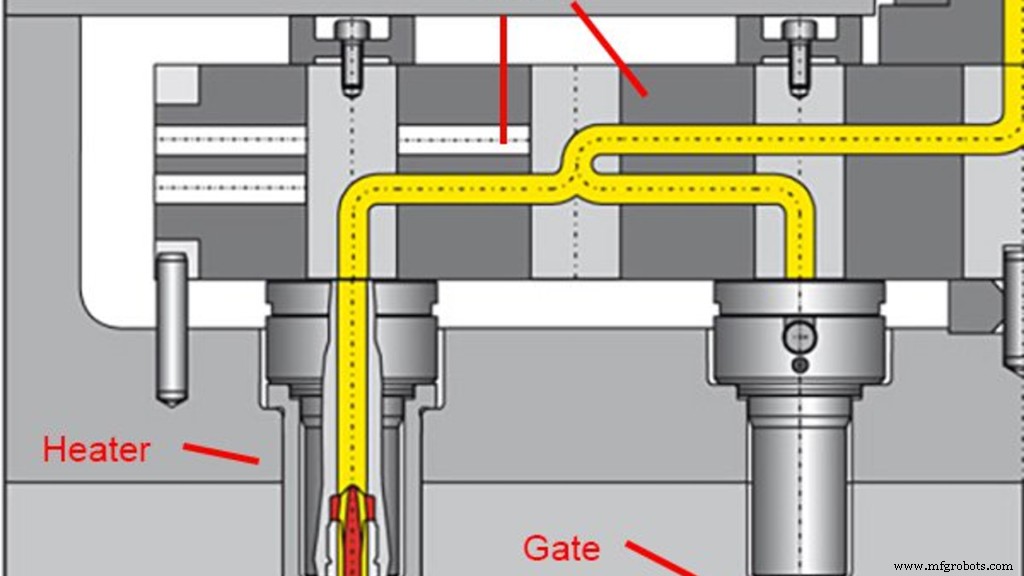

사출 성형용 툴은 설계하거나 제조하기 어려울 수 있습니다. 그러나 이해하기 쉬운 기본 개념이 있습니다. 사출 성형 게이트 시스템은 성형 기계 노즐에서 용융 플라스틱을 유도하는 데 도움을 줍니다. 이는 말 그대로 플라스틱이 툴 코어로 들어가는 관문입니다.

사출 성형 게이트 설계가 올바르지 않으면 플라스틱 부품에 잠재적 결함이 발생할 수 있습니다. 이러한 사출 성형 결함은 구성 요소의 무결성에 영향을 미칩니다. 잘못된 크기, 치수, 위치를 가진 게이트 설계는 제조 공정에 영향을 미칩니다.

따라서 모든 제품 개발자는 사출 성형 게이트 설계의 세부 사항을 이해해야 합니다. 이 가이드의 정보는 사출 성형 부품에 대한 최적의 결정을 내리는 데 도움이 될 것입니다.

사출 성형 게이트 설계의 중요성

게이트는 플라스틱 사출 성형 공정의 결과에 직접적인 영향을 미칩니다. 적절하게 설계된 게이트는 금형으로 유입되는 용융 플라스틱의 방향과 양을 제어합니다. 용융 플라스틱이 러너로 다시 흐르는 것을 원하지 않습니다.

플라스틱은 냉각되기 전에 금형의 모든 영역에 도달해야 합니다. 이 관행은 플라스틱의 일부가 너무 빨리 경화되는 것을 방지하는 데 필수적입니다. 그렇게 하면 플라스틱 부품이 파단이나 응력 균열로 끝나지 않도록 보장할 수 있습니다. 따라서 게이트는 시스템을 닫고 고체화될 때까지 그곳에 유지시킵니다.

사출 성형 게이트는 소산에 의해 열을 생성합니다. 사출 성형 게이트 베스티지는 일반적으로 좁습니다. 결과적으로 점성 소산이 발생하여 열이 생성됩니다. 따라서 올바른 게이트 설계는 폴리머 온도를 높여 웰드 라인과 흐름 자국 형성을 방지합니다.

게이트는 또한 엔지니어가 러너를 잘라내기 쉽게 만듭니다. 그렇게 하면 부품의 후처리 공정이 더 단순해집니다.

다양한 사출 성형 게이트 유형의 장단점

게이트는 다양한 크기, 유형, 설계로 제공됩니다. 이러한 각 사출 성형 게이트 설계 유형에는 장점과 단점이 있습니다. 사출 성형 공정에 가장 적합한 설계를 선택하기 위해 이를 아는 것이 필수적입니다. 가장 일반적인 게이트 유형은 다음과 같습니다:

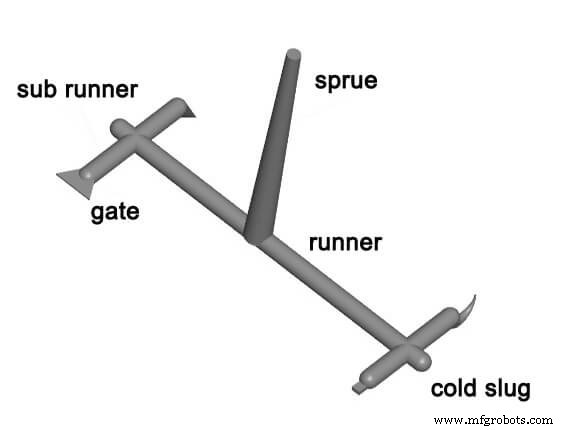

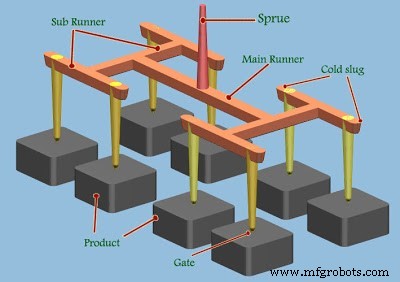

직접 또는 스프루 게이트

직접 사출 성형 게이트는 최소한으로 트리밍된 게이트입니다. 이 게이트는 단일 캐비티 금형의 대칭적 충전 형태를 생성하는 데 도움이 됩니다.

제조업체가 고정 툴에 진입하는 스프루에 게이트를 구축하는 원통형 부품에서 완벽하게 작동합니다.

장점

• 설계 및 제조 용이
• 대량의 플라스틱을 빠르게 주입 가능
• 동심도 달성을 위한 원통형 또는 원형 부품에 탁월한 방법
• 낮은 응력과 높은 강도의 부품 생산
• 낮은 유지보수 비용

단점

• 접촉점에 상당한 자국을 남길 수 있음
• 게이트 제거를 수동으로 해야 함

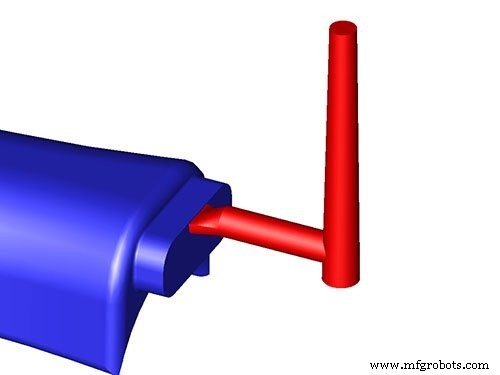

에지 게이트

이것들은 플라스틱 사출 성형 설계에서 가장 일반적인 게이트 중 하나입니다. 광범위한 사용은 공정에서의 효과성과 단순성 때문입니다. 이름에서 알 수 있듯이 에지 게이트는 금형의 가장자리에 위치합니다.

다른 게이트에 비해 더 큰 단면적을 가집니다. 따라서 더 많은 용융 플라스틱이 캐비티로 흐르도록 합니다. 평평한 부품 제조에 가장 적합합니다.

장점

• 단순하고 효과적
• 설계 및 제조 비용이 상대적으로 저렴
• 작동 기계에서 금형을 제거하지 않고 확대 가능
• 더 많은 플라스틱 흐름을 위한 큰 단면적

단점

• 에지 게이트로 웰드 라인과 웰드 라인 발생 가능
• 높은 사출 압력으로 플라스틱 열화 가능

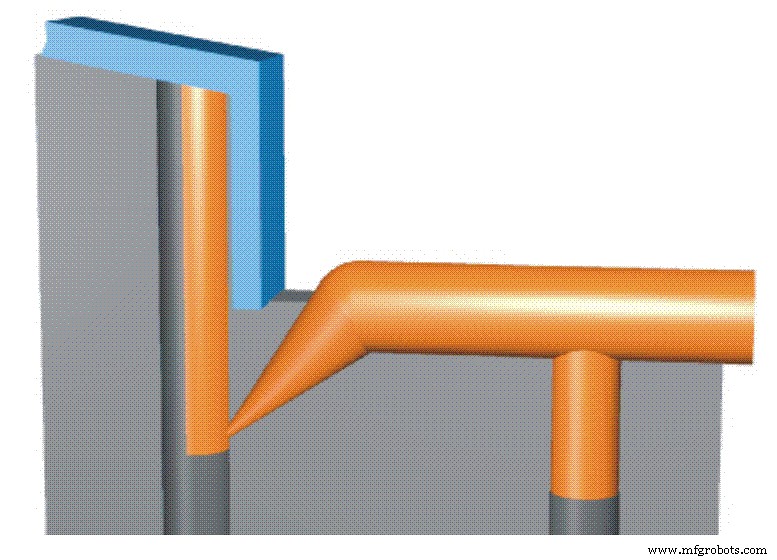

서브마린 게이트

터널 게이트 또는 서브 게이트로도 알려진 이 사출 성형 게이트 설계는 파팅 라인 아래 캐비티 가장자리로 플라스틱을 유도합니다.

따라서 게이트 트리밍이 자동으로 발생하도록 보장합니다. 러너를 전단하기 위해 핀을 사용합니다. 따라서 흉터를 줄이고 게이트 제거를 단순화합니다. 소형 부품과 고캐비티 금형에 이상적인 방법입니다.

장점

• 게이트의 자동 트리밍 또는 제거
• 과도한 벤트 가스를 금형 밖으로 배출
• 흉터를 줄이거나 덜 중요한 영역으로 이동

단점

• 제조가 더 복잡함
• 시간이 많이 걸리고 비쌀 수 있음

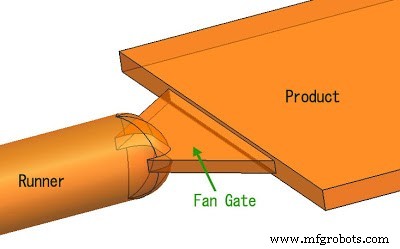

팬 게이트

이 게이트 유형은 에지 게이트의 대안입니다. 일관된 두께를 유지하는 팬이 함께 제공됩니다.

그러나 팬이 퍼져 나가 넓은 영역에서 부피를 증가시킵니다. 이 팬은 폴리카보네이트 플라스틱과 함께 사용하기에 더 권장됩니다.

장점

• 얇은 에지 부품의 플라스틱 흐름 볼륨 증가에 탁월한 선택
• 주어진 플라스틱 볼륨에 사용되는 사출 압력 감소

단점

• 부품에 상당한 자국을 남겨 후처리 비용 증가 가능

사출 성형 게이트 설계가 부품 품질에 미치는 영향

사출 성형의 모든 게이트 설계는 압력 하에 용융 플라스틱을 캐비티나 코어로 강제합니다. 따라서 플라스틱을 가속화하고 금형으로 이동할 때 열을 증가시킵니다. 게이트 작동은 플라스틱 부품에 여러 영향을 미칠 수 있습니다.

이 시점에서 사출 성형 게이트 설계를 변경해야 할 수 있습니다. 가장 일반적인 영향은 다음과 같습니다:

제팅(Jetting)

너무 작은 게이트는 용융 플라스틱이 캐비티로 이동할 때 압력 강하를 초래합니다. 결과적으로 제팅이라는 결함이 종종 발생합니다. 제팅은 일반적인 부드러운 흐름 대신 플라스틱이 코어로 분사되는 현상을 설명합니다. 이러한 사건은 제조업체가 종종 "웜링(worming)"이라고 부르는 물결 모양 왜곡을 초래합니다. 이 문제를 극복하기 위해 압력 감소나 게이트 크기 증가가 종종 필요합니다. 때로는 둘 다 필요할 수 있습니다.

과열

게이트를 통한 플라스틱의 높은 사출 속도에서 마찰이 종종 발생합니다. 열이 너무 심해지면 수지 분해가 발생할 수 있습니다. 이 분해는 플라스틱의 분자 결합 파괴 결과입니다.

그러나 이 분해를 피하기 위해 사출 속도를 과도하게 줄이면 웰드 라인 같은 다른 성형 결함이 발생할 수 있습니다. 또한 최종 제품의 열악한 기계적 강도로 이어질 수 있습니다. 게다가 더 느린 사이클 타임은 시간당 더 적은 부품 생산을 의미합니다. 이는 결국 가공 비용을 증가시킵니다.

이 경우 플라스틱 수지 볼륨을 여러 게이트 베스티지로 나눌 수 있습니다. 그렇게 하면 압력을 분산시켜 과정에서 과열을 방지할 수 있습니다. 이 시점에서도 주의해야 합니다. 여러 흐름 전선이 캐비티에서 만나는 지점에서 가스 트랩과 웰드 라인을 초래할 수 있기 때문입니다.

RapidDirect의 완벽한 사출 성형 솔루션

RapidDirect에서는 비용 효율적인 가격으로 최고급 플라스틱 사출 성형 서비스를 제공합니다. 최고 품질의 제품을 보장하기 위해 100가지 이상의 다양한 플라스틱 수지와 기타 소재를 보유하고 있습니다. 자격을 갖춘 엔지니어들의 전문성과 경험으로 온디맨드 제조가 그 어느 때보다 나아졌습니다.

즉각적 견적 플랫폼은 몇 초 만에 견적을 생성합니다. 또한 효율적인 툴링으로 가속화된 제조 주기를 보장합니다. 각 기술 중심의 온디맨드 플라스틱 제조 공정에는 고유한 이점이 있으며, 이를 놓치고 싶지 않을 것입니다. 오늘 설계 파일을 업로드하기만 하면 됩니다!

사출 성형 게이트 설계 고려사항

사출 성형용 부품을 설계할 때 고려해야 할 필수 요소들이 있습니다. 게이트 위치 사출 성형과 게이트 치수 설계에 대해 여러 질문을 스스로에게 던져야 합니다.

또 다른 필수 질문은 사출 성형 게이트 크기 결정 방법에 관한 것입니다. 이들 각각은 중요한 요소입니다. 결과적으로 공정과 제품에 영향을 미치는 경향이 있습니다. 설계 고려사항에는 다음이 포함됩니다:

사출 성형 게이트 크기

게이트 크기는 금형이 기계 내부에서 사이클할 때마다 적절한 전단이 가능해야 합니다. 게이트 치수 설계는 금형을 올바르게 채우고 가능한 가장 작은 러너를 유지해야 합니다. 또한 용융 플라스틱 수지가 경화되기 전에 금형의 모든 부분에 도달할 수 있어야 합니다.

작은 게이트 설계는 종종 더 나은 부품 외관을 제공합니다. 그러나 충전 압력 증가로 인한 응력을 유발할 수 있습니다. 따라서 게이트는 너무 크거나 너무 작지 않고 공정에 적절해야 합니다.

사출 성형 게이트 위치

게이트 위치는 또 다른 중요한 고려 요소입니다. 게이트 크기로 인해 발생할 수 있는 문제를 해결하는 데 도움이 될 수 있습니다. 사출 성형 게이트 위치를 고려할 때 게이트를 가장 깊은 단면에 배치해야 합니다. 이는 싱크와 보이드를 최소화하고 최적의 플라스틱 흐름을 제공하는 데 도움이 됩니다. 핀, 코어 또는 기타 장애물 근처에 게이트를 배치하지 마십시오.

또한 완전한 패킹을 위해 게이트는 두꺼운 벽 영역에 가장 가까워야 합니다. 또한 러너 왜곡에 영향을 받지 않는 금형에 게이트가 있어야 합니다. 사용자 심미성에도 영향을 주지 않아야 합니다. 게이트를 사용하여 크기를 줄이도록 해야 합니다. 또한 캐비티 내 얇은 에지나 병목 현상을 일으킬 수 있는 영역을 처리할 수 있습니다.

사출 성형 게이트 수

어떤 경우에는 성형 공정에서 하나 이상의 게이트를 사용해야 할 수 있습니다. 여러 게이트 사용은 크기와 게이트 위치 사출 성형으로 인해 발생할 수 있는 문제를 해결하는 데 도움이 됩니다. 또한 금형 캐비티의 얇은 영역을 처리합니다.

결론

사출 성형 게이트 설계는 사출 성형 공정의 중요한 부분입니다. 품질 시제품과 고급 제품을 보장하기 위해 올바르게 하는 것이 필수적입니다. 게이트 크기, 위치, 수 같은 변수는 게이트 설계 시 필수적인 고려사항입니다. 게이트 설계 지식은 RapidDirect가 최고 품질의 사출 성형 서비스를 제공하는 데 도움이 됩니다. 지금 견적 요청하세요!
