74HC00 핀아웃 완벽 가이드: NAND 게이트 IC의 사용처 및 사용법

NAND 게이트는 고급 실리콘 게이트 CMOS 기술을 사용하여 높은 동작 속도를 달성합니다. 동작 속도는 LS-TTL 게이트와 유사하며 표준 CMOS 집적 회로의 저전력 소모를 가집니다. 또한 각 게이트는 NAND 기능을 수행할 수 있습니다.

이 기사에서는 74HC00 IC, 사용처, 사용법에 대해 논의합니다.

74HC00 핀아웃 구성

74HCC00 장치는 14핀 배열을 가집니다. 주목할 점은 이 핀들이 입력 핀이자 출력 핀이라는 것입니다. 아래 표는 장치의 각 핀을 설명합니다.

핀	이름	설명
1, 4, 11, 14	이 네 핀은 NAND 게이트 입력 핀(A)입니다.	NAND 게이트의 첫 번째 입력 핀으로 사용됩니다.
2, 5, 12, 15	첫 번째 세트와 유사하게 핀 2, 5, 12, 15도 NAND 게이트 입력 핀(B)입니다.	핀 1, 4, 11, 14와 달리 이 핀들은 NAND 게이트의 두 번째 입력 핀입니다.
3, 4, 12, 13	이 네 핀은 NAND 게이트 출력 핀(Q)입니다.	OR 게이트의 출력 핀으로 사용됩니다.
7	그라운드(Ground)	그라운드 핀은 전자 회로의 그라운드에 연결하여 작동합니다.
16	Vcc(Vdd)	Vcc 핀은 IC에 전원을 공급합니다. 보통 IC를 제어하려면 +5V 전원 공급이 필요합니다.

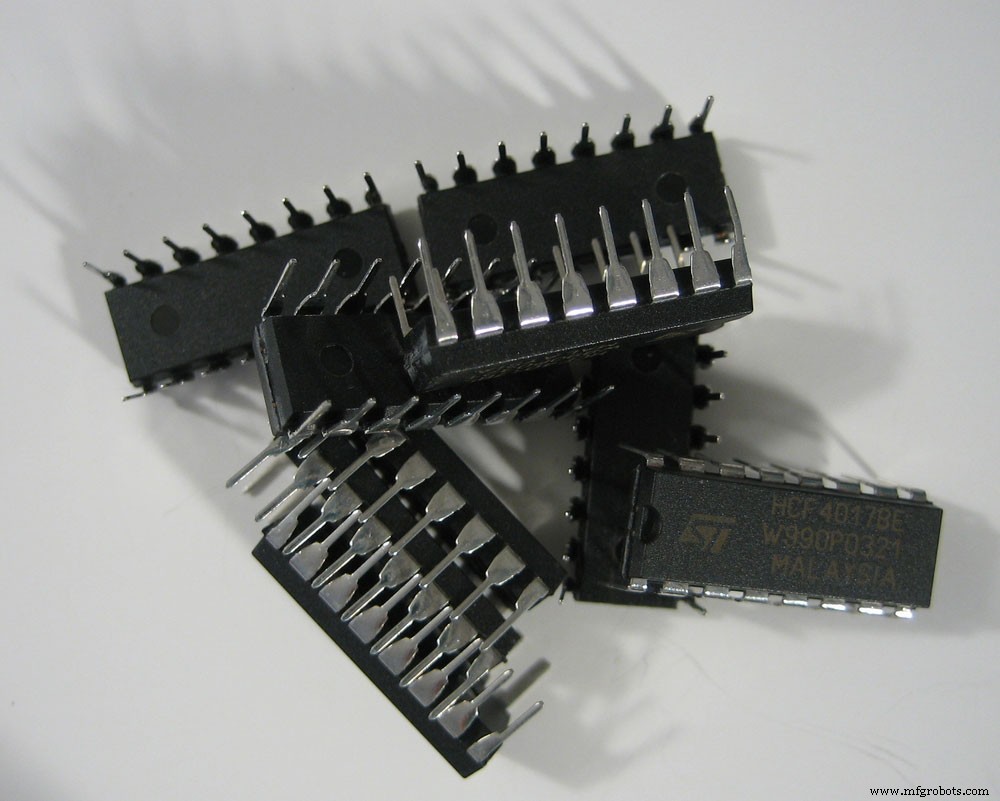

(핀을 보여주는 집적 회로.)

74HC00 IC란 무엇인가?

74HC00은 표준 쿼드 2입력 TTL NAND 게이트 집적 회로입니다. 이 IC는 7400 디지털 로직 게이트 시스템 시리즈에 속합니다. 이 IC들은 NAND 게이트를 사용하여 모든 논리 함수를 해결할 수 있기 때문에 그렇게 이름 붙여졌습니다. 또한 NAND는 AND의 부정된 버전을 의미하므로 NAND 출력은 AND 출력을 보완합니다. 예를 들어 NAND 출력이 FALSE이면 모든 입력이 TRUE임을 의미하고 그 반대도 마찬가지입니다.

특징 또는 기술 사양

• 첫째, 동작 전압 범위는 -0.5V~7V 사이입니다.
• 둘째, IC는 쿼드 2입력 NAND 게이트입니다.
• 셋째, 이 TTL 장치의 일반적인 동작 전압은 5V입니다.
• 또한 5V 공급에서 최대 전파 지연은 28ns입니다.
• 또한 74HC00은 ≶20mA의 DC 입력 전류를 가집니다.
• 이 IC는 5V 공급에서 최소 3.15V의 로직 하이 전압을 가집니다.
• 또한 5V 공급에서 최소 1.35V의 로직 로우 전압을 가집니다.
• 마지막으로 이 로직 게이트 시스템은 14핀 PDSO, PDIP, GDIP 패키지 타입으로 제공됩니다.

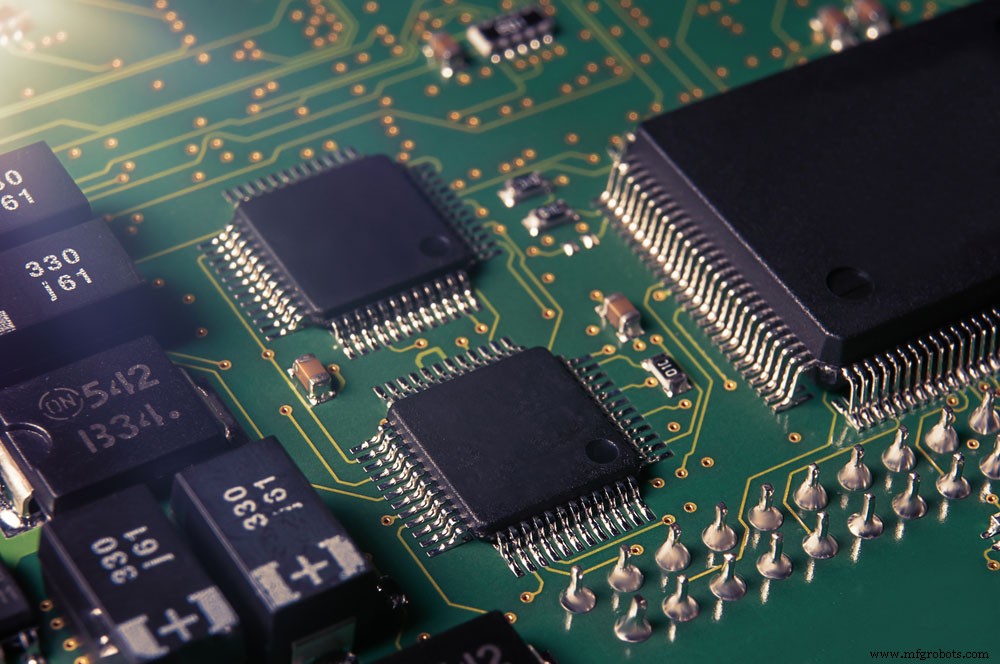

(회로 기판의 IC.)

대체품 및 등가품

다른 전기 장비와 마찬가지로 74HC00 IC에도 등가품이 있습니다. 즉, CD4011과 SN54LS00입니다. 또한 두 트랜지스터를 재구성하면 NAND 게이트를 형성할 수 있습니다.

74HC00 핀아웃: 74HC00 IC 사용처

전자 회로에서 74HC00 IC가 필요한 몇 가지 상황이 있습니다. 이 IC의 주요 기능은 NAND 기능을 수행하는 것입니다. 또한 74HC00 IC의 각 NAND 게이트는 특정 역할을 합니다.

로직 인버터가 필요한 경우 NAND 게이트가 NOT 게이트로 변경됩니다. 결과적으로 상황이 발생하면 NAND 게이트에서 NOT 게이트를 만들 수 있습니다.

또한 고속 NAND 게이트 동작이 필요할 때 74HC00 칩이 완벽합니다. 중요하게, 이 IC는 고속 애플리케이션에 필요한 전이 시간이 더 적습니다. 따라서 고주파 시스템에서 칩을 사용할 수 있습니다.

74HC00 IC는 매우 저렴하고 지역 시장에서 구할 수 있어 인기가 있습니다.

(IC가 있는 전자 회로)

74HC00 핀아웃: 74HC00 IC 사용법

앞서 언급했듯이 이 IC에는 네 개의 NAND 게이트가 있습니다.

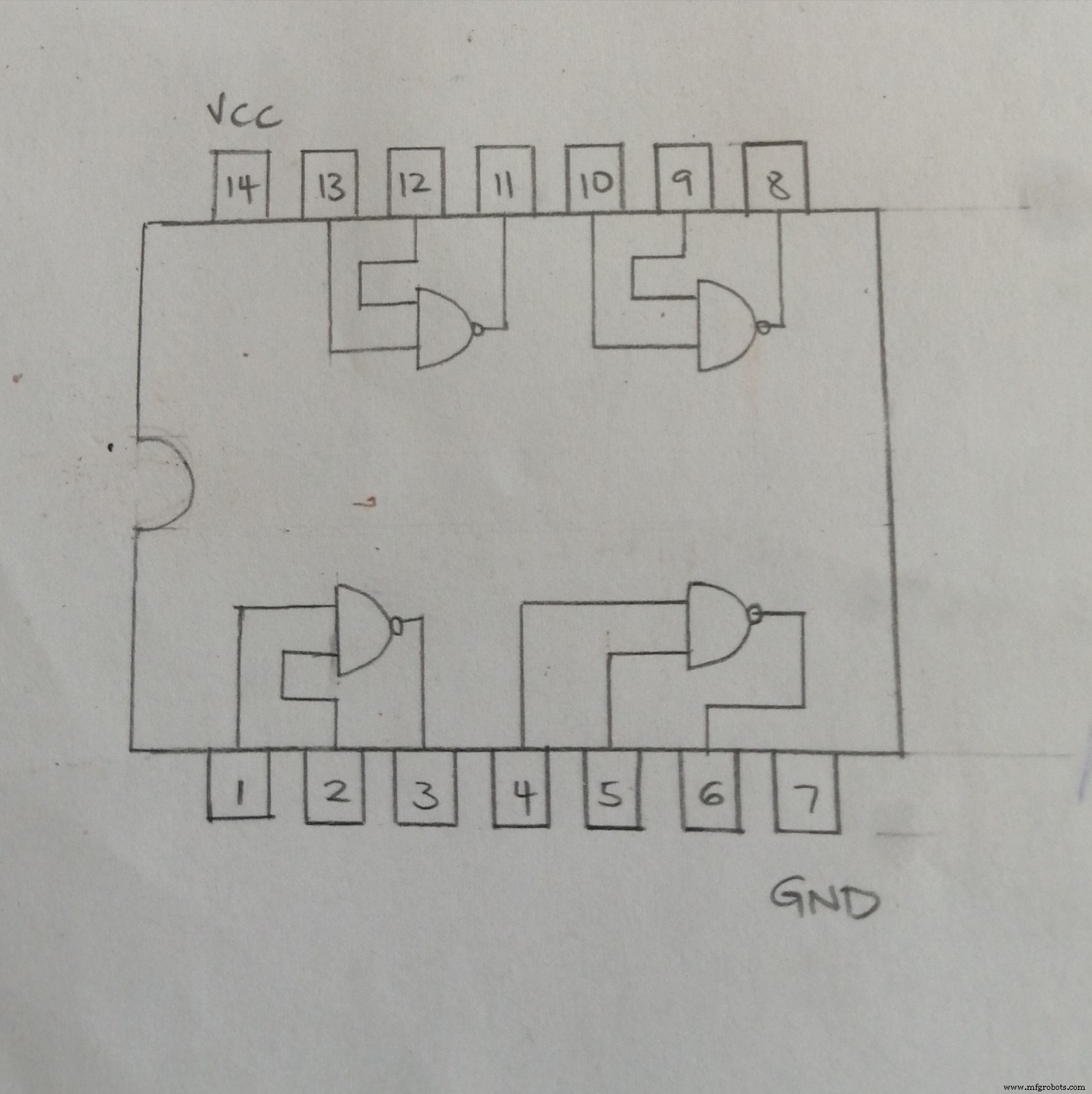

(NAND 게이트의 내부 연결.)

참고: NAND 게이트는 AND 게이트와 NOT 게이트의 조합입니다.

그러나 모든 게이트와 마찬가지로 NAND 게이트에도 진리표가 있습니다.

74HC00 핀아웃: 회로 예시

아래 회로를 보면 NAND 게이트가 어떻게 작동하는지 더 잘 이해할 수 있습니다.

(NAND 게이트 내부 회로.)

A1과 B1 포인트가 모두 로우일 때 두 트랜지스터 Q1과 Q2가 회로에서 OFF됩니다. 따라서 총 공급 전압이 Q1과 Q2 트랜지스터에 나타납니다. 출력 Y1이 트랜지스터 양단의 전압이므로 Y1은 하이 상태가 됩니다.

그러나 한 입력이 하이인 시나리오에서는 해당 트랜지스터만 작동합니다. 따라서 다른 하나는 OFF됩니다. 그런 상황에서 OFF된 트랜지스터에 총 공급 전압이 기록됩니다. 출력 Y1이 트랜지스터 양단의 전압이므로 Y1은 하이 상태가 됩니다.

하지만 두 장치 입력이 모두 하이일 때 두 트랜지스터 모두 ON됩니다. 그러나 양쪽 전체 공급 전압은 빈 출력이 됩니다.

따라서 전체 출력 Y1은 로우 상태가 됩니다.

위의 진술은 위의 진리표를 정당화하는 데 도움이 됩니다.

(PCB에 장착된 IC 및 기타 전기 부품.)

74HC00 핀아웃: 응용 회로

아래에서 NAND 게이트의 간단한 응용 회로를 볼 수 있습니다.

                                                   (NAND 게이트 응용 회로.)

이 회로에서 두 입력 버튼을 결합하고 출력을 LED에 연결합니다. 이 LED가 켜지고 꺼지면 시스템의 출력 로직 게이트를 식별할 수 있습니다.

기본 설정에서 두 입력 버튼은 보통 열려 있습니다. 결과적으로 게이트에서 낮은 입력이 발생합니다. 그러나 두 입력이 모두 정상이면 출력은 높게 되어 LED가 켜집니다.

대조적으로 두 버튼을 모두 닫으면 입력 중 하나가 로우가 됩니다. 반면 다른 하나는 하이입니다. 그런 경우 컬렉터 출력이 증가합니다. 따라서 LED가 켜집니다.

두 버튼을 모두 누르면 결과는 로우 출력이 됩니다. 이 로우 출력은 LED를 끕니다.

위에서 논의한 세 가지 사례는 위의 진리표와 NAND 게이트를 사용하여 결과를 달성하는 방법을 설명합니다.

(전자 집적 회로 칩.)

74HC00 핀아웃: 응용 분야

• 첫째, 로직 쿼드 2입력 NAND 게이트를 디지털 회로에 사용할 수 있습니다.
• 둘째, 이 IC의 출력 전압 범위는 발진기 회로 애플리케이션을 허용합니다.
• 셋째, 74HC00은 낮은 전력 소모로 인코더와 디코더에 적합합니다.
• 또한 멀티플렉서와 디멀티플렉서에 IC를 사용할 수 있습니다.
• 또한 기본 로직 회로에 74HC00 IC를 적용할 수 있습니다.
• 마지막으로 이 로직 쿼드 2입력 NAND 게이트를 네트워킹 및 디지털 시스템에 사용할 수 있습니다.

(IC 사진)

요약

이 기사가 여러분의 질문에 답이 되었기를 바랍니다. 또한 추가 정보를 위해 주저하지 말고 연락 주세요.
