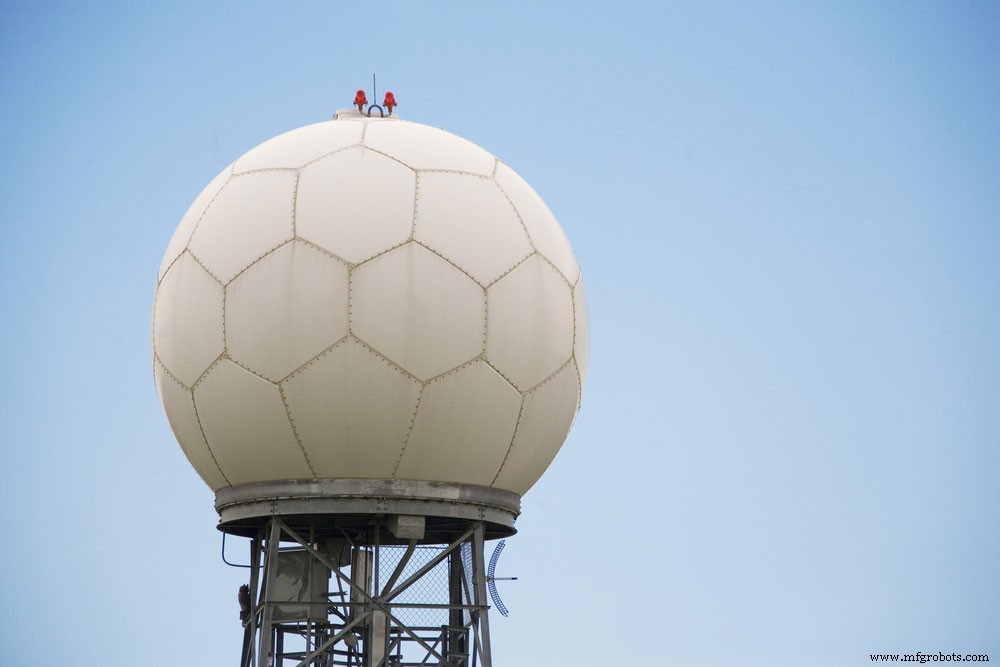

도플러 레이더란?

도플러 레이더(Doppler Radar)는 도플러 효과(Doppler Effect)를 이용해 전파를 발사하고, 움직이는 대상에서 반사돼 돌아오는 파동의 주파수 변화(도플러 시프트)로 대상의 상대 속도(Radial Velocity)를 측정하는 레이더 시스템입니다. 경찰 과속 단속기, 기상 관측, 항공 관제, 군사, 자동차 어댑티브 크루즈 컨트롤(ACC), 드론 고도/속도 유지 등 광범위하게 쓰입니다.

작동 원리: 도플러 효과

파원(송신 안테나)이 고정되고 관측자(수신 안테나) 쪽으로 대상이 접근하면 반사파 파동이 압축돼 주파수 증가(파장 단축), 멀어지면 파동이 늘어나 주파수 감소(파장 증가)합니다. 이 주파수 차이 Δf = f_rx - f_tx가 도플러 시프트입니다.

속도 계산 공식: v = (Δf × c) / (2 × ftx) (c: 빛의 속도, f_tx: 송신 주파수, 2는 왕복 경로 보정)

동작 모드

1. 송신기: 정밀한 주파수(f_tx)의 레이더 빔(펄스 또는 CW) 조사
2. 대상 상호작용: 이동체(RCS: 레이더 반사 단면적)에 반사
3. 수신기: 반사파(에코) 수신 → 믹서/IF 증폭 → ADC → DSP/FFT 처리
4. 속도 추출: 도플러 스펙트럼에서 피크 주파수 검출 → 방사 속도 산출

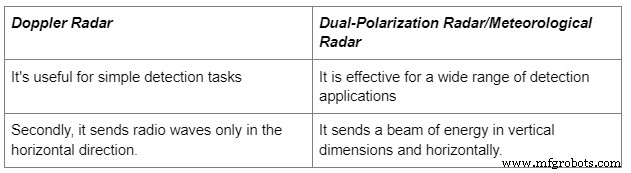

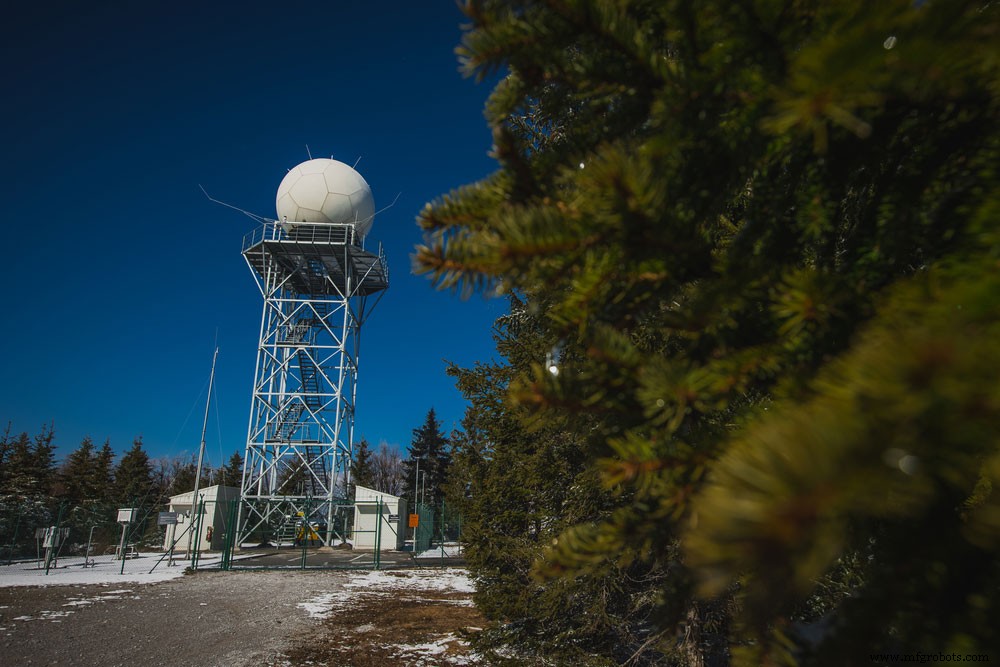

듀얼 폴라라이제이션 레이더 (Dual-Polarization Radar, Dual-Pol)

기존 도플러 레이더가 수평(H) 편파만 송수신하는 반면, 듀얼 폴 레이더는 수평(H)과 수직(V) 편파를 번갈아 또는 동시 송수신합니다. 이를 통해 대상의 형상, 크기, 상(물/얼음), 방향성 정보를 추가로 얻습니다.

듀얼 폴 핵심 변수 및 기상 활용

• Z_DR (Differential Reflectivity): H/V 반사도 비 → 빗방울 크기/형상 추정 (구형에 가까우면 0dB, 납작하면 양수)
• ρ_hv (Correlation Coefficient): H/V 신호 상관계수 → 강수 입자 균일도 판단 (비: ~0.98, 우박/눈/잔해: 낮음)
• Φ_DP / K_DP (Differential Phase): 전파 위상 차이 → 강수량 정량 추정 (감쇠 영향 적음)

핵심 용도: 강수 종류 분류(비/눈/우박/빗방울), 토네이도 잔해 구름(Tornado Debris Signature) 탐지, 강수량 정확 추정, 항공기 결빙 경보.

주요 24GHz 도플러 레이더 모듈 (메이커/임베디드용)

1. BGT24LTR11 기반 모듈 (인피니언/실리콘 게르마늄 MMIC)

• 주파수: 24.0~24.25 GHz (ISM 대역, 라이선스 불필요)
• 아키텍처: SiGe MMIC 원칩 트랜시버 (VCO, PA, LNA, 믹서 통합)
• 출력 전력: ~10 dBm (10 mW) EIRP
• 소비 전력: 매우 낮음 (~100~200 mW) → 배터리 구동 드론/UAV 장시간 운용 가능
• 정밀도: 고속도 분해능 (mm/s 수준)
• 장점: 초소형(~10×10mm), 경량, 고관통력(비/안개/먼지 투과), 혹한/혹서/강풍 환경 내구성, 빠른 응답
• 용도: 드론 고도/속도 홀드, 충돌 회피, 수위/유속 측정, 산업용 근접/속도 센서

2. SYH24A1 기반 모듈 (국산/호환 IC)

• 주파수: 24GHz 대역 (K-밴드)
• 안테나: 2×8 마이크로스트립 패치 어레이 (고이득, 좁은 빔폭)
• 특징: 컴팩트, 고관통, 저전력, 저전자파 방사
• 특화 기능: 인체 생체 신호 감지 - 호흡(~0.3Hz), 심박(~1Hz), 미세 동작, 인원 계수 (스마트홈, 헬스케어, 보안, 엘리베이터 로비 감지)
• 악천후 동작: 폭우/강풍/뇌우 환경에서도 송신 주파수 간섭 없이 안정 동작

모듈 선택 가이드

요구사항	추천 모듈	이유
드론/UAV 고도/속도/충돌회피	BGT24LTR11	초경량, 저전력, 검증된 항공우주 등급 SiGe 공정
실내 인체 감지(호흡/심박/존재/카운팅)	SYH24A1	마이크로 도플러 시그니처 처리에 최적화, 생체 신호 추출 펌웨어 지원
차량 속도/거리 측정, 산업용 근접	둘 다 가능	BGT: 소형/저전력 우선, SYH: 안테나 이득/거리 우선
기상 관측/강수 분류	전용 듀얼 폴 기상 레이더	모듈급으론 불가, 대형 지상/항공 시스템 필요

마무리

도플러 레이더는 '속도 측정의 눈'입니다. 24GHz ISM 대역 모듈화로 이제 메이커도 드론 자율 비행, 스마트홈 생체 감지, 비접촉 바이탈 사인 모니터링 등 고급 응용을 구현할 수 있습니다. BGT24LTR11은 비행체 탑재에, SYH24A1은 실내 인체 센싱에 강점이 있습니다. 안테나 설계, 신호 처리(FFT, CFAR, 클러터 제거), FCC/KC 인증 등 실전 적용 시 고려사항이 많으니, 프로젝트 초기부터 전문가와 상의하시길 권장합니다. 추가 문의는 언제든 연락 주세요!
