정밀 3D 설계를 위한 STEP 파일 완벽 가이드

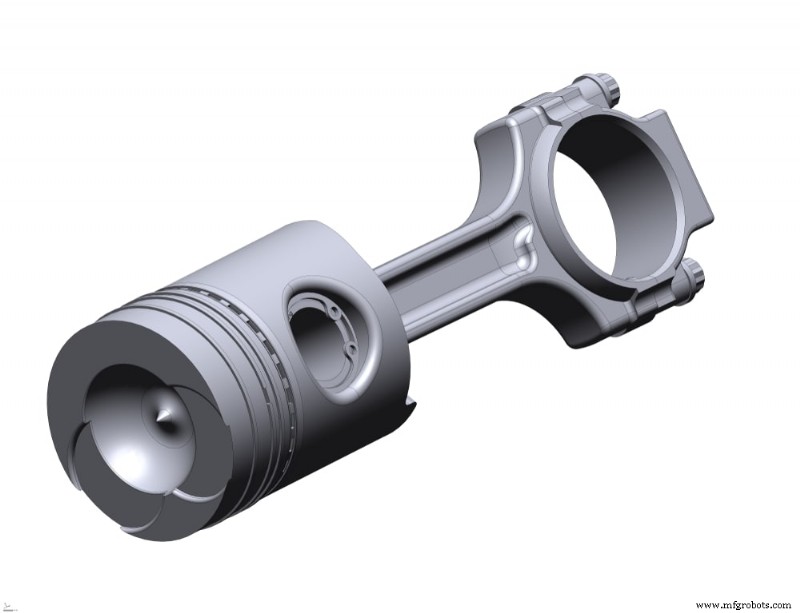

오토바이 부품을 제조하든 철근 결속 로봇을 제조하든, 컴퓨터 지원 설계(CAD) 파일로 시작해야 합니다. 이 디지털 파일에는 3D 설계와 기타 재료, 텍스처, 공차 데이터가 포함되어 있어 제품 팀이 최종 제품을 정확하게 계획, 시각화, 제조할 수 있도록 돕습니다.

CAD 모델을 내보낼 때 많은 옵션이 있지만, 다른 파일 형식은 서로 다른 용도에 가장 적합합니다. STEP 파일이 무엇인지, 어떻게 사용되는지, 장단점이 무엇인지 살펴보고 STEP 파일 형식이 프로젝트에 가장 적합한지 결정해 보겠습니다.

STEP 파일이란?

다른 형식은 중간 변환 단계를 요구할 수 있으므로, STEP 파일(.step)은 3차원 모델을 CAD 시스템 간에 저장하고 공유하는 것을 단순화하기 위해 만들어졌습니다. STEP 파일은 ISO 10303, STP, P21 등 여러 이름으로 불리지만, STEP은 실제로 Standard for the Exchange of Product Data의 약자입니다. STEP 파일 이미지 형식은 1980년대 중반 국제표준화기구(ISO) TC 184에 의해 개발되었으며, STEP의 첫 번째 판은 1994년에 사용되기 시작했습니다.

모든 3D STEP 파일은 널리 인식되는 ASCII 텍스트 코드 형식으로 저장된 3차원 모델 데이터를 포함합니다. 일부 다른 파일 형식은 기본 지오메트리만 표현하는 반면, STEP 파일은 3D 모델의 전체 바디를 높은 정밀도로 읽고 저장하여 더 정확한 파일 공유와 열기를 가능하게 합니다. 또한 STEP 파일은 CAD 프로그램에서 열면 3D 모델로 나타나는 일반 텍스트이므로, STEP 파일 편집이 간단합니다. 마찬가지로 STEP 파일의 생성 날짜, 원본 파일 이름, 애플리케이션 출처, 기타 메타데이터를 쉽게 볼 수 있습니다.

STEP 파일은 정확성, 크로스 플랫폼 호환성, 상세한 모델 생성 능력으로 인해 3D 모델링과 건축 설계에 흔히 사용됩니다. 또한 부품을 CNC 가공하거나 사출 성형할 계획이라면 STEP 파일을 사용해야 합니다. 이 파일 형식이 기계 툴 경로 계산을 가능하게 하기 때문입니다.

STEP 파일의 장단점

가장 인기 있는 중립 CAD 형식 중 하나로서, STEP 파일 형식은 수많은 프로그램과 호환됩니다. Autodesk Fusion 360, Dassault Systemes CATIA, FreeCAD, IMSI TurboCAD, SolidWorks, ArchiCAD 등에서 STEP 파일을 사용할 수 있어 협업이 쉽습니다. 최신 소프트웨어 버전에서 생성된 파일을 이전 버전에서 열기(하위 호환성라고도 함)도 STEP 파일로 쉽게 가능합니다. 이들은 중간 링크 역할을 하기 때문입니다.

3D STEP 파일 형식 사용의 또 다른 이점은 파일이 비균일 유리 기저 스플라인(NURBS)을 사용하여 데이터를 저장한다는 것입니다. 곡선과 기저 스플라인(B-스플라인)의 이 수학적 표현은 삼각형이나 다각형 표현으로는 불가능한 최종 제품의 더 큰 유연성, 높은 치수 정확도, 매끄러운 곡선을 초래합니다. 그래서 많은 설계자가 자동차 차체 등 극도의 정밀도와 높은 디테일 수준이 필요한 애플리케이션에 STEP 파일을 사용합니다.

STEP 파일은 모델을 전체 바디로 저장하므로, 내보내기나 재업로드 후에도 품질 손실 없이 모델을 맞춤화하고 편집할 수 있습니다. 또한 STEP 파일 형식의 파일은 소스 파일과 크기가 비슷함에도 훨씬 더 압축됩니다. 압축된 STEP 파일은 일반적으로 압축된 소스 파일의 20% 크기이므로, 인터넷을 통한 공유에 더 적합합니다.

STEP 파일은 많은 것을 제공하지만 단점도 있습니다. 예를 들어, STEP 파일은 특별히 저장 효율적이지 않아 다른 3D 모델 형식보다 더 많은 공간을 차지합니다. 또한 매개변수 인텔리전스, 피처 히스토리, 카메라, 텍스처, 재료, 조명 데이터를 포함하지 않습니다. 또한 STEP 파일은 이전에 지정된 프로시저 호출을 참조하는 프로시저 호출의 순서 집합을 가지므로, STEP 파일 생성에 많은 시간과 노력이 필요합니다.

불행히도 그래픽 처리 장치(GPU)로 STEP 파일을 직접 렌더링할 수도 없으며, 대부분의 렌더러는 NURBS 때문에 STEP 3D 파일을 로드할 수 없습니다. 대신 소프트웨어 프로그램을 사용하여 모델을 렌더링을 위한 일련의 작은 삼각형으로 변환해야 합니다.

STEP 파일 vs STL 파일 — 차이점은?

STEP 파일과 STL 파일은 가장 일반적인 파일 형식이지만, 각각 고유한 특성을 가집니다. STL 파일은 모델의 외부 지오메트리만 설명하고 특징을 틈과 겹침이 없는 삼각형 메쉬로 단순화하지만, STEP 파일은 모델을 단일 엔티티로 저장하고 NURBS를 사용하여 더 높은 치수 정확도와 더 매끄러운 곡선을 가능하게 합니다. 결과적으로 STL 파일은 STEP 파일보다 더 가볍고 단순하며 저장 효율적입니다.

STEP 파일은 극도로 정확한 모델이 필요하거나, 곡선 부품이 있거나, 사출 성형이나 CNC 가공 부품을 만들 때 더 적합합니다. 또한 내보낸 후에도 STL 파일보다 맞춤화하고 편집하기 쉽기 때문에, 많은 편집이나 협업을 계획한다면 STEP 파일 사용을 고려해볼 수 있습니다. 3D 프린팅 프로토타입을 만들고, 고충실도 제품이 필요하지 않으며, 편집할 계획이 없거나, 평평한 표면만 있다면 STL 파일을 사용할 수 있습니다.

다행히도 STEP 파일을 STL로 변환하는 것은 파일을 생성하는 데 사용한 프로그램에서 열고 다른 파일 유형으로 내보내기만 하면 됩니다. Fast Radius에서는 3D 프린팅 부품이 필요할 때마다 STEP 파일을 STL 파일로 변환합니다.

Fast Radius와 함께 제조하기

제조 산업의 많은 전문가가 프로그램 간 호환성과 곡면 정확한 표현 능력 때문에 STEP 파일 형식을 사용합니다. 그러나 STEP 파일은 복잡할 수 있으며 모든 프로젝트에 반드시 최선의 옵션은 아닙니다. 어떤 파일 형식을 선택해야 할지 도움이 필요하다면 Fast Radius 같은 제조 파트너와 협력하세요.

Fast Radius와 파트너십을 맺으면 설계에 대한 도움이 필요하든 생산에 대한 조언이 필요하든, 질문에 답하고 제조 공정의 모든 측면을 도울 자격을 갖춘 엔지니어 팀에 접근할 수 있습니다. 지금 문의하여 시작하세요.
