귀하의 애플리케이션에 적합한 유형의 압력 조절기 선택

귀하의 응용 분야에 적합한 압력 조절기 유형 선택

산업용 유체 시스템을 관리하는 경우 정확한 공정 조건을 유지하는 것이 종종 운영상의 필수 요소라는 것을 알고 있습니다. 압력은 가장 중요한 조건 중 하나이며 원하는 압력 수준을 유지하려면 시스템에 올바른 유형의 산업용 압력 조절기가 필요합니다.

시스템과 애플리케이션에는 특정 요구 사항이 있으며 선택할 수 있는 다양한 레귤레이터가 있습니다. 애플리케이션에 적합한 유형의 레귤레이터를 선택하고 있는지 어떻게 확신할 수 있습니까? 특정 유형의 규제 기관 및 찾아야 할 주요 기능에 대해 자세히 알아보려면 계속 읽으십시오.

레귤레이터 선택의 기본 사항 알아보기

산업용 압력 조절기는 일반적으로 감압 조절기와 배압 조절기의 두 가지 범주로 나눌 수 있습니다. 이러한 유형의 규제 기관의 다양한 기능과 그 작동 방식에 대해 저희 블로그 게시물 "규제 기관을 선택하는 방법"에서 알아보십시오.

응용 프로그램:분석 기기

민감한 분석 애플리케이션에서는 정확한 목표 압력 안정성을 유지해야 합니다. 이를 달성하려면 분석 정밀도를 위해 설계된 조절기가 필요합니다.

전문화된 1단계 및 2단계 스프링 장착 분석 및 계측 조절기는 일관된 압력 제어를 달성하여 사용자가 테스트 결과를 신뢰하고 예측 가능한 프로세스 출력을 유지하도록 도와줍니다. 이러한 유형의 레귤레이터는 일반적으로 스프링이 장착되어 있으며 배압 및 감압 설계로 제공됩니다. 또한 조정에 민감해야 작업자가 최소한의 노력으로 필요한 특정 압력을 얻을 수 있습니다.

찾아야 할 몇 가지 기능은 다음과 같습니다.

• 제어 스프링 스템의 가는 나사산. 이는 낮은 토크로 정확한 조정을 제공하는 데 도움이 됩니다.
• 다양한 압력에 대한 다양한 감지 메커니즘 옵션. 다이어프램 감지 모델은 배출구 압력 요구 사항이 낮은 응용 분야에서 잘 작동하는 반면 피스톤 감지 모델은 고압 제어가 필요한 응용 분야에 대해 더 높은 배출구 압력 범위를 갖습니다.
• 시스템 진동으로 인한 진동에 저항하도록 설계된 포펫
• 정확한 저압 제어를 위한 대형 다이어프램

적용:일반 산업 공정

일반 산업 공정에서는 직원, 장비 및 공정 출력 품질을 가장 잘 보호하기 위해 매우 안정적인 압력 제어가 필요합니다. 경우에 따라 이러한 응용 프로그램의 구성 요소는 까다로운 운영 환경도 견딜 수 있어야 합니다.

일반 산업 공정용으로 설계된 고품질 레귤레이터는 안정적인 서비스를 제공할 수 있습니다. 더 큰 공정 라인에서 사용해야 하기 때문에 일반적으로 분석 기기 조절기보다 더 큰 직경으로 사용할 수 있습니다. 공정 조절기를 선택할 때 다음과 같은 기능을 찾으십시오.

• 귀하의 특정 애플리케이션에 맞게 돔 로드, 스프링 로드 또는 조합 로드 구성을 사용할 수 있습니다. 스프링 장착 옵션을 사용하면 위에서 언급한 것처럼 정확하고 쉽게 조정할 수 있습니다. 또는 돔 장착 옵션은 다양한 유량 변화가 있는 응용 분야에 적합하며 처짐을 더 잘 최소화할 수 있습니다.
• 시스템에 사용되는 화학 물질 및 압력과 호환되는 재료로 구성된 내부 씰
• 316L 스테인리스강과 같은 내부식성 재료로 구성된 조절기 본체는 열악한 작동 환경에서 부품 수명을 향상시킬 수 있습니다.

용도:고순도, 고유량

특정 응용 분야(예:반도체 공정)는 높은 수준의 공정 청정도를 요구하고 높은 유량을 필요로 합니다. 특수화된 고순도, 고유량 조절기는 이러한 상황에서 일관된 압력 제어를 위한 좋은 옵션입니다.

이러한 레귤레이터는 다양한 구성으로 제공될 수 있으며, 귀하에게 올바른 선택은 단순히 일관된 설정 압력을 유지하는 것과 압력을 조정해야 하는 정도에 따라 달라질 수 있습니다. 예를 들어, 압력 감지 어셈블리와 상호 작용하는 로드 스프링이 있는 수동 버전은 조정할 수 있는 반면, 다른 버전은 특정 압력으로 사전 설정되거나 다른 출구 압력 요구 사항에 더 잘 맞는 가스 작동식 압력 감지 어셈블리가 있는 돔이 장착될 수 있습니다. 고순도, 고유량 조절기를 선택할 때 다음 기능을 찾으십시오.

• 고유량 시스템에서 공간이 제한된 경우 시스템 구성요소와 공정 라인의 가까운 간격을 허용하는 소형 설계. 가스 작동식 버전은 기존 다이어프램 작동식 압력 조절기의 절반 크기보다 작을 수 있습니다.
• 깨끗한 작동과 확실한 차단을 위해 씰이 대기에 노출되지 않도록 완전히 용접된 포핏 디자인
• 오염 가능성을 최소화하는 마감재 및 본체 구성
• 크리프를 최소화하고 누출 방지 차단 기능을 제공하는 자체 센터링 포핏

응용 프로그램:민감한 미디어 샘플링

특정 민감하거나 휘발성인 공정 가스 또는 유체를 샘플링할 때 응축을 방지하고 대표성을 유지하기 위해 샘플을 예열하거나 기화해야 합니다.

이러한 경우 기화 감압 레귤레이터는 몇 가지 운영상의 이점을 제공할 수 있습니다. 이 레귤레이터는 작업자 입력, 주변 온도 및 기타 작동 조건의 변화에 ​​반응하여 시스템이 일관되고 안정적으로 작동하도록 합니다. 애플리케이션에 따라 찾아야 할 기화 조절기 기능에는 다음이 포함될 수 있습니다.

• 공정 유체의 최대 온도가 초과되는 것을 방지하기 위해 온도 설정을 무시할 수 있는 전자 제어, 증발을 멈추지 않고 조절기가 과열되는 것을 방지
• 낮은 내부 볼륨
• 샘플 위상 변화를 수용하는 능력
• 필요한 경우 중요하고 위험한 환경에서의 사용에 대한 인증

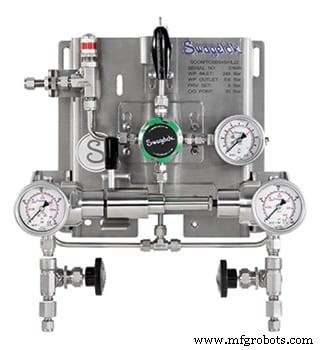

응용 프로그램:가스 분배 시스템

가스 분배 애플리케이션은 중단 없이 계속 작동하려면 지속적인 공급이 필요합니다. 하나의 가스 공급이 고갈된 경우 두 가스 소스 간의 자동 전환을 활성화하는 것이 이를 달성하는 좋은 방법입니다.

가스 실린더 전환 조절기는 이러한 중요한 기능을 제공하여 가스 공급 소스 간의 원활한 전환을 가능하게 하여 지속적인 흐름을 보장할 수 있습니다. 이러한 유형의 조절기는 비용이 많이 드는 시스템 가동 중지 시간과 시간 집약적인 유지 관리를 줄이는 데 도움이 될 수 있습니다. 계측 규제 기관에서 찾아야 할 추가 유익한 기능은 다음과 같습니다.

• 강도, 수명 및 향상된 압력 응답을 제공하는 나선형 비천공 다이어프램
• 모든 단계의 금속 대 금속 다이어프램 씰로 향상된 재료 호환성 및 누출 방지 기능 제공
• 최소한의 유지 관리가 필요한 설계로 사용자가 가스 분배 시스템이 의도한 대로 작동할 것이라고 신뢰할 수 있습니다.

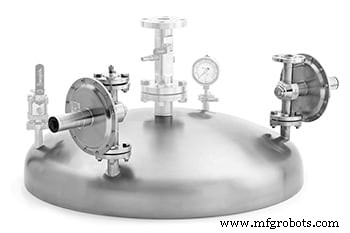

적용:위험한 유체 및 가스 저장

위험한 유체 또는 가스가 저장되는 응용 분야에서는 작업자와 주변 사람을 가장 잘 보호하는 것이 매우 중요합니다. 특수 탱크 블랭킷 레귤레이터는 탱크의 증기 공간으로 유입되는 불활성 가스의 원하는 압력을 유지하여 안전하고 일관된 탱크 압력을 유지하고 위험한 증기의 누출을 방지할 수 있습니다.

탱크 블랭킷 레귤레이터를 선택할 때 다음 기능을 찾으십시오.

• 압력을 설정하거나 조정할 때 향상된 조정성과 분해능을 제공하는 설정 압력 스프링의 미세 나사산
• 출구 압력의 변화를 정확하게 감지하도록 설계된 민감한 다이어프램 감지 메커니즘
• 사용 환경에 따라 내부식성 합금으로 구성된 바디, 시트, 포펫 및 피드백 튜브와 같은 조절기 부품

조절기 설계 및 적절한 선택이 조절기 성능에 미치는 영향에 대해 자세히 알아보십시오.

이제 특정 레귤레이터 유형을 의도한 애플리케이션에 맞추는 방법에 익숙해졌으므로 고유한 운영 요구 사항에 가장 적합한 레귤레이터를 선택할 준비가 더 잘 되어 있다고 느끼기를 바랍니다. 애플리케이션이 무엇이든 선택할 때 레귤레이터가 적절한 입구 및 출구 압력 등급, 온도 등급, 유량 용량, 환기 및 연결구를 갖고 있는지 확인하는 것이 중요하다는 점을 항상 염두에 두십시오.

레귤레이터 선택에 대한 지원에 관심이 있으시면 경험 많은 압력 제어 전문가가 도구, 지침 및 교육을 제공하여 선택에 확신을 가질 수 있도록 도와드릴 수 있습니다.
