WS2812 LED 스트립이 있는 DIY Arduino 1D 탁구 게임

이 프로젝트 정보

이번 프로젝트에서는 NeoPixel LED 스트립으로 만든 고전 게임 '퐁'의 1차원 버전을 선보입니다. 이 게임은 2인용 게임으로, '공'이 LED 스트립의 길이를 따라 이동하고 끝 LED가 거의 켜지지 않을 때 버튼을 누르면 다시 튕깁니다.

공의 속도는 매 히트마다 변경되어 제 시간에 공을 치는 것이 더 어렵습니다.

장치는 매우 간단하고 쉽게 만들 수 있으며 다음 구성 요소를 포함합니다.

- 아두이노 나노 마이크로컨트롤러

- 60개의 LED가 있는 WS2812 Led 스트립

- 4개의 버튼

- 부저

- 트랜지스터

- 그리고 2개의 저항기

단순한 하드웨어와 달리 소프트웨어는 더 복잡하며 vagearg.org 웹에서 가져옵니다. 다음과 같은 많은 매개변수를 코드에서 쉽게 변경할 수 있습니다. 스트립의 픽셀 수, 바운스백 영역 크기, LED 점 강도, 승리에 필요한 점수 등...

이 게임은 여러 기능으로 흥미롭게 만들어졌습니다. 첫째, 공은 앞뒤로 칠 때마다 점점 더 빨라집니다. 두 번째로, 공은 파란색 "구역" 내에서 다시 칠 수 있으며 공을 오게 한 구역으로 더 오래 더 빨리 반환됩니다. 물론 이것은 너무 늦게 칠 위험이 있습니다. 셋째, 타격하는 동안 부스트 버튼을 누르고 있으면 리턴을 높일 수 있습니다. 부스트 비용은 반격 영역을 줄이는 것입니다.

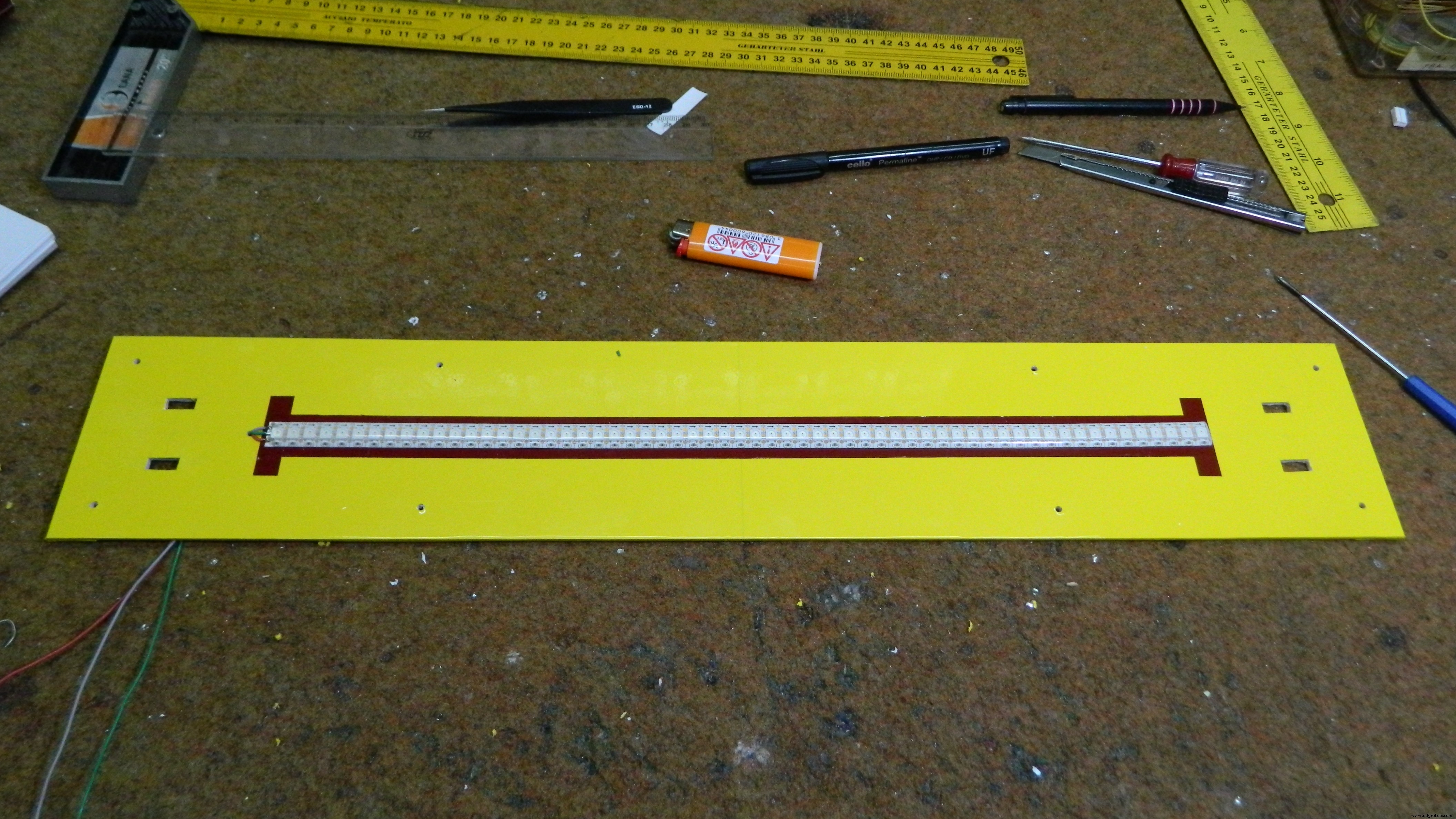

마지막으로 모든 부품을 PVC 판으로 만들어진 적당한 상자에 넣고 자체 접착 컬러 벽지로 코팅하여 장치가 기능적이고 흥미로운 모양을 갖도록합니다.

시청해주셔서 감사합니다

코드

코드C/C++

미리보기 없음(다운로드만 가능).

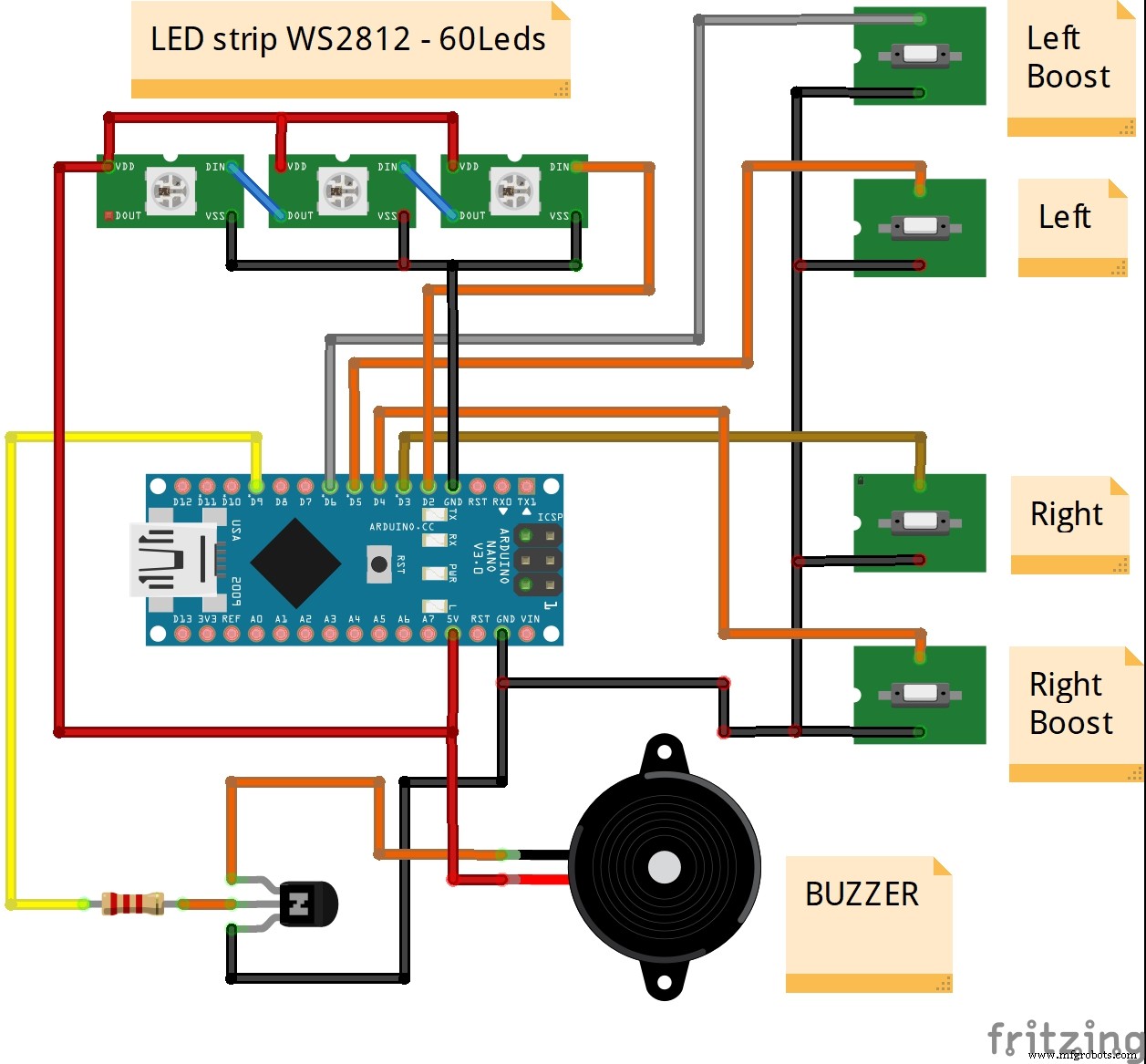

회로도
