아두이노와 구글 시트로 구현하는 실시간 RFID 출석 시스템

부품 및 소모품

부품	수량
아두이노 우노 (Arduino UNO)	1
아두이노 이더넷 실드 2 (Arduino Ethernet Shield 2)	1
RFID 리더기 (제네릭, RC522 모듈 권장)	1

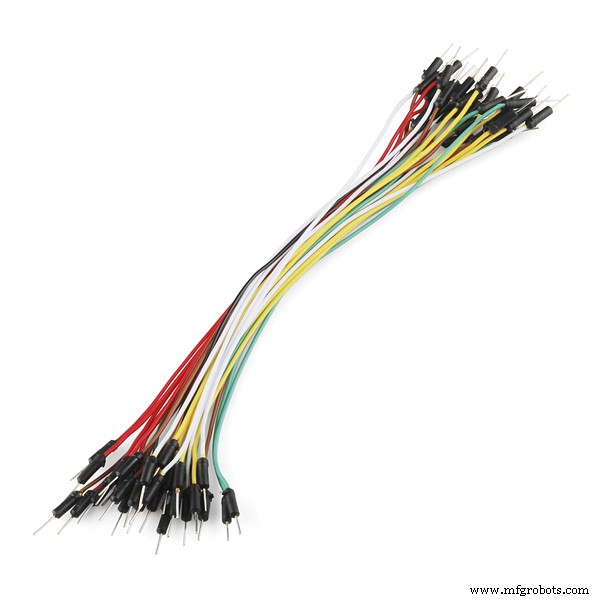

점퍼 와이어 (제네릭)	1

앱 및 온라인 서비스

• Arduino IDE
• 구글 시트 (Google Sheets)
• 구글 앱스 스크립트 (Google Apps Script)
• Pushingbox (아두이노 → 구글 시트 데이터 전송 중계 서비스)

프로젝트 개요

RFID 리더기로 태그를 인식해 출석 데이터를 실시간으로 구글 스프레드시트에 저장하는 시스템입니다. 직접 아두이노에서 구글 시트로 데이터를 보낼 수 없으므로 Pushingbox라는 서드파티 서비스를 중계로 사용합니다.

사용 소프트웨어

1. Arduino IDE: 최신 버전 다운로드
2. 구글 드라이브: 구글 시트와 구글 앱스 스크립트 사용
3. Pushingbox: 사이트 접속 후 구글 계정으로 로그인해 시나리오 생성 및 DeviceID 발급

주요 부품 상세

1) 아두이노 우노

ATmega328P 기반 마이크로컨트롤러 보드. 디지털 I/O 14개(6개 PWM), 아날로그 입력 6개, 16MHz 크리스탈, USB, 전원 잭, ICSP 헤더, 리셋 버튼 탑재.

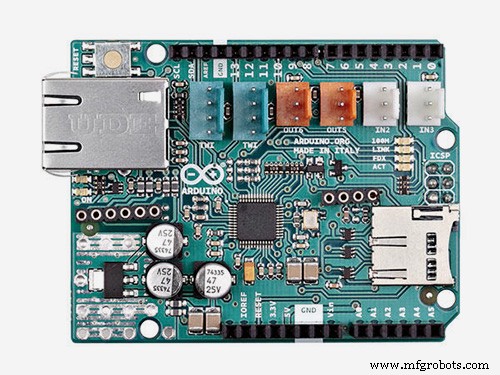

2) 이더넷 실드 2

아두이노에 인터넷 연결 기능 제공. RJ45 케이블로 네트워크 연결 후 간단 설정으로 원격 제어 가능. 오픈소스 하드웨어/소프트웨어/문서 제공.

3) RFID RC522 리더기 & 태그

저렴한 RFID 모듈로 Mifare 태그 읽기/쓰기 지원. SPI 통신 사용(라이브러리에서 I2C, UART 미구현). 13.56MHz 전자기장으로 태그와 통신. 이베이 등에서 'RFID-RC522' 또는 'MF-RC522'로 검색 구매 가능.

회로도

먼저 이더넷 실드를 아두이노에 장착한 뒤 RFID를 연결하세요. 두 장치 모두 SPI를 사용하므로 SS(Slave Select) 핀 충돌을 피해야 합니다.

RFID-RC522 핀	아두이노 우노	아두이노 메가
RST	9	9
SDA(SS)	4 또는 10	4 또는 53
MOSI	11	51
MISO	12	50
SCK	13	52
VCC	3.3V	3.3V
GND	GND	GND
IRQ	미연결	미연결

주의: 이더넷 실드가 이미 SS 핀(보통 10번)을 사용하므로 RFID의 SDA(SS)는 다른 핀(예: 4번)으로 지정해야 충돌이 없습니다.

라이브러리

RFID RC522용 라이브러리 설치 필요. GitHub에서 다운로드하거나 라이브러리 매니저에서 'MFRC522' 검색 설치.

코드

소스 코드는 GitHub 저장소에서 확인하세요.

프로젝트 영상

전체 설명은 위 영상에 있습니다. 궁금한 점은 댓글로 남겨주세요. 임베디드 시스템 학습을 원하시면 유튜브 채널과 페이스북 페이지도 방문해 주세요.

감사합니다.
Embedotronics Technologies

회로도 (추가)
