정밀 기계 공장에서 하는 일:드릴링

드릴링은 구멍을 만들기 위해 제조에 사용되는 가장 일반적인 기술 중 하나입니다. 보링, 리밍 및 태핑과 같은 다른 구멍 만들기 방법과 달리 드릴링은 파손되지 않은 표면에 구멍을 만드는 데 가장 자주 사용됩니다. 정밀 CNC 가공에서 드릴링은 단순하고 거친 구멍 드릴링에서 복잡한 다중 기능 구멍 드릴링에 이르기까지 범위가 다양합니다.

드릴링에 사용되는 도구

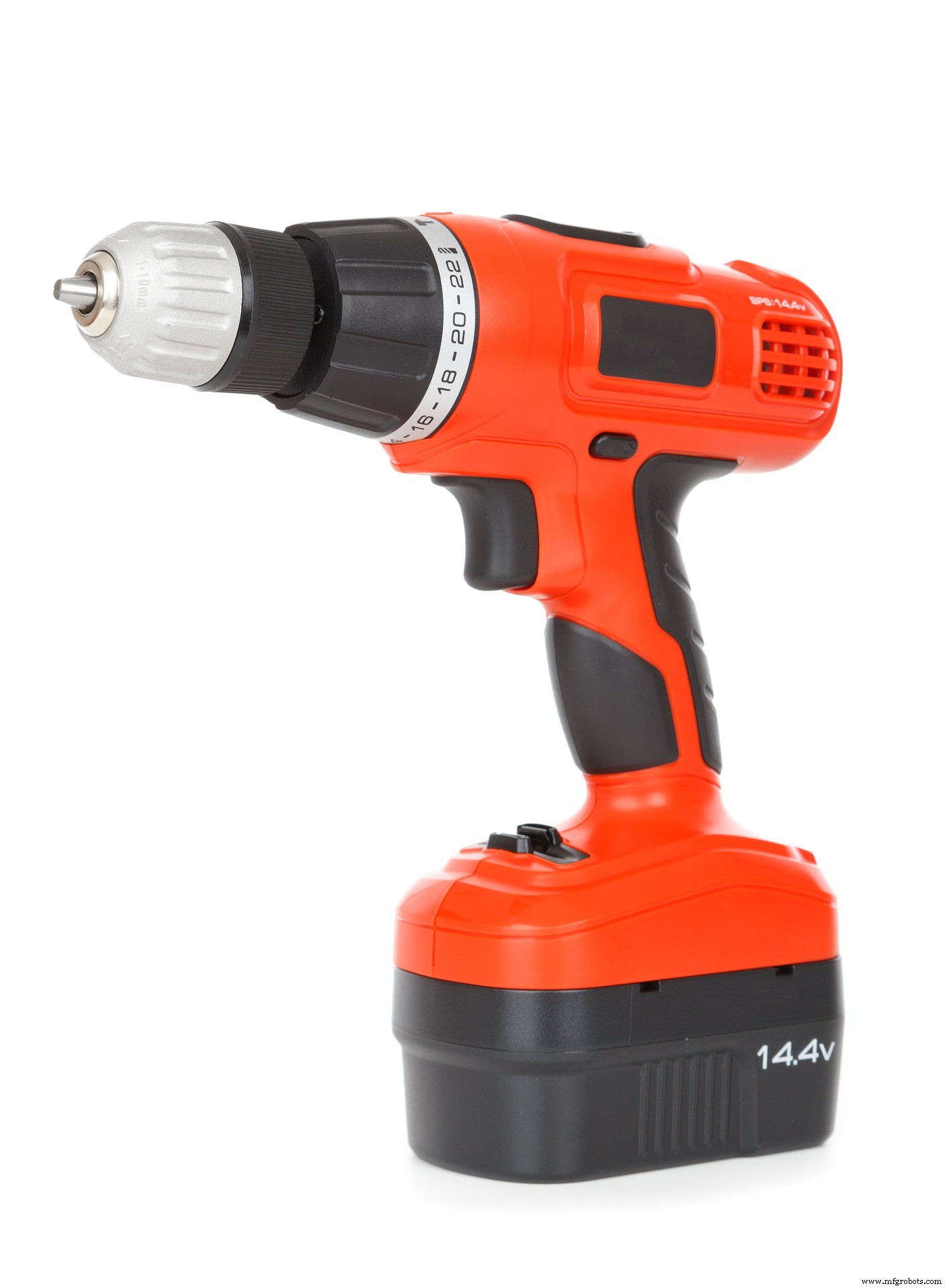

많은 가정에 벽이나 나무 표면에 구멍을 뚫는 데 사용되는 일반적인 핸드 드릴이 있습니다. 이 도구는 사용하기 쉽고 휴대성이 뛰어나지만 금속 표면에 정확하고 반복 가능한 구멍을 만드는 데는 적합하지 않습니다. 올바른 방향으로 나아가는 단계는 드릴 프레스입니다. . 또한 목공소의 일반적인 특징인 드릴 프레스에는 공작물을 안정적으로 고정하는 테이블과 회전하는 드릴 비트를 올리거나 내리고 고정하는 헤드가 있습니다. .

CNC 드릴링 머신 드릴 프레스의 기본 구성에 다양한 수준의 복잡성을 추가할 수 있지만 대부분은 동일한 원칙에 따라 작동합니다. 다음 구성 요소는 거의 모든 CNC 드릴링 머신을 구성합니다.

• 머리: 스핀들과 도구를 잡고 드릴 비트가 구멍을 형성할 때 올리거나 내리는 역할을 합니다.
• 스핀들: 척과 헤드를 연결하는 회전축
• 척: 드릴 비트가 회전할 때 잡아주는 부품입니다.
• 플랫폼: 예를 들어 수평 드릴 머신에서 다른 구성 요소로 교체되기도 하지만 플랫폼은 드릴이 구멍을 생성할 때 공작물을 안정적으로 유지하는 역할을 합니다.
• 드릴 비트: 마지막으로 절단을 수행하는 실제 도구는 드릴 비트입니다. 이 구성 요소는 드릴 구멍의 크기, 질감 및 기타 특성에 따라 다양한 모양이 될 수 있습니다.

실제 드릴 비트는 드릴된 구멍의 복잡성에 큰 차이를 만들 수 있습니다. 예를 들어 걸음걸이 구멍 또는 여러 지름의 구멍은 두 가지 방법으로 만들 수 있습니다. 작업자는 간단한 드릴 비트를 사용하여 더 큰 드릴 비트로 시작하여 해당 직경에 대해 원하는 깊이로 드릴한 다음 더 작은 드릴 비트를 사용하여 공작물에 더 깊숙이 더 작은 직경의 구멍을 드릴할 수 있습니다. 계단식 구멍을 뚫는 또 다른 방법은 여러 직경에 해당하는 절단면이 내장된 계단식 드릴 비트를 사용하는 것입니다. 마찬가지로 복잡한 드릴 비트를 사용하여 모따기, 또는 구멍 상단의 각진 표면.

CNC 가공에서 드릴링을 사용하는 경우

CNC 가공 시설은 보링을 포함하여 공작물에 구멍을 만들 때 다양한 선택을 할 수 있습니다. , 카운터 싱킹 , 태핑 및 리밍 . 드릴링은 작업에 가장 적합한 프로세스이거나 가장 경제적인 특정 상황에서 사용됩니다. 드릴링에 더 간단하고 저렴한 도구를 사용할 수 있기 때문에 황삭 단계에서 프로세스가 자주 사용됩니다. 즉, 드릴링을 통해 초기 구멍이 생성되고, 해당 구멍은 나중에 다른 공정으로 더 가까운 공차로 조정됩니다.

드릴링은 깊은 구멍에도 이상적입니다. Eagle CNC의 공정 엔지니어인 Eric Fazakerley에 따르면 고객이 고급 기계 작업을 지원하기 위해 이러한 특성을 요구함에 따라 깊은 구멍이 점점 더 보편화되고 있습니다. Fazakerley는 "처음 시작했을 때 드릴링 작업은 구멍 깊이의 직경의 3~5배에 불과했습니다."라고 말합니다. "우리는 더 이상 아무것도 가지고 다니지 않았습니다. 이제 우리는 정기적으로 직경의 30배 깊이로 구멍을 뚫습니다."

CNC 드릴링 프로세스

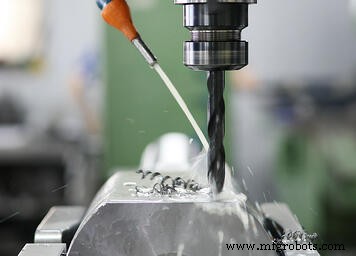

드릴링 프로세스에는 회전하는 드릴 비트와 구멍의 축을 따라 위아래로 움직이는 기계 헤드가 항상 포함되는 것은 아닙니다. 특정 유형의 재료 및 특정 치수의 구멍의 경우 기본 드릴링 프로세스를 수정해야 합니다.

• 스팟 드릴링: 향후 드릴 작업 중에 더 긴 드릴 또는 보링 도구를 제자리에 고정하기 위해 얕은 구멍을 뚫습니다.
• 펙 드릴링: 드릴 비트를 구멍에 반복적으로 넣고 조각이라고 하는 금속 리본과 함께 제거 , 드릴링 과정에서 생성됩니다. 부스러기 축적이 더 어려운 비교적 깊은 구멍에서 자주 사용됩니다.
• 궤도 드릴링: 일부 드릴 비트는 생성된 구멍이 비트보다 직경이 더 큰 궤도 드릴링을 위해 설계되었습니다. 이 방법을 사용하여 구멍을 생성하기 위해 드릴 비트가 구멍 중심 주위를 "회전"합니다. 이 과정은 지루함과 비슷합니다.

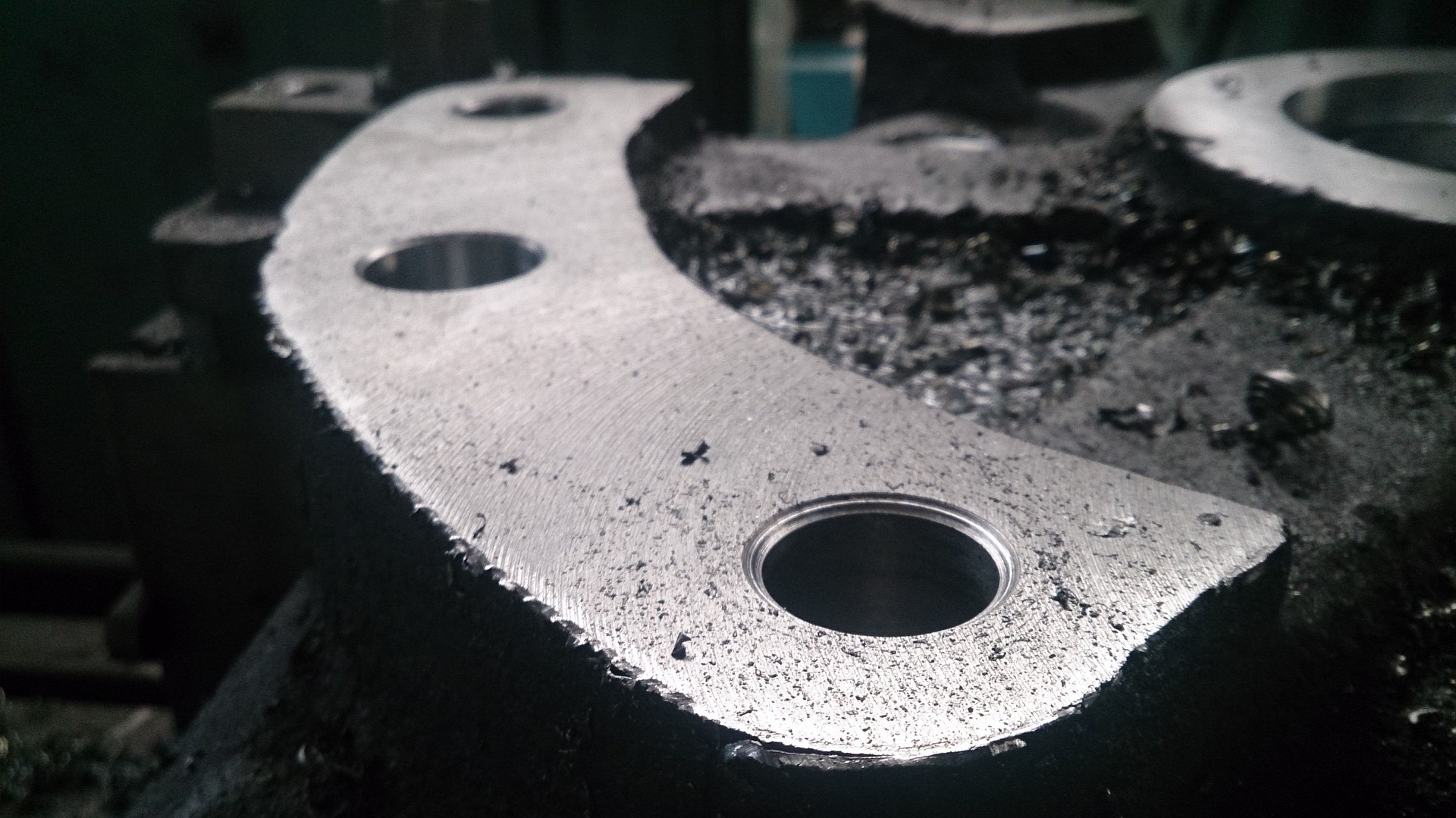

아래 이미지는 계단형 구멍을 보여줍니다. . 위에서 설명한 대로 이 구멍은 다양한 직경을 갖도록 뚫었습니다.
