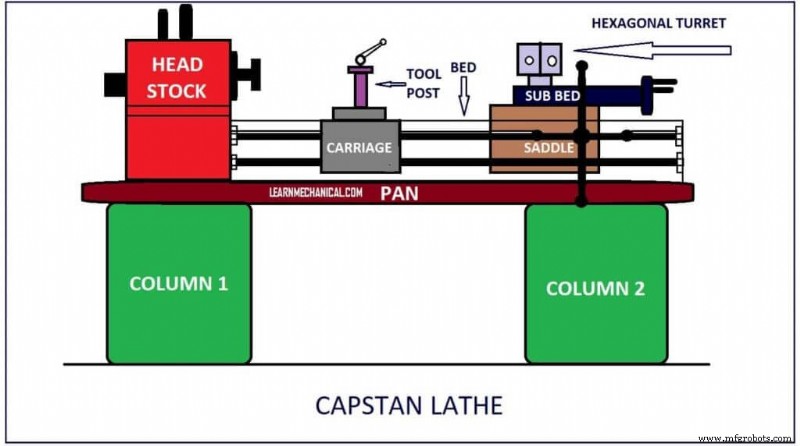

캡스턴 선반은 엔진 선반과 센터 선반을 개량한 형태로, 테일스톡(Tailstock)이 6각형 터렛 공구 헤드(Turret Tool Head)로 대체된 것입니다. 1860년 미국에서 프랫 앤 휘트니(Pratt & Whitney)가 최초로 개발했습니다.
캡스턴 선반 개발이 필요했던 이유는 센터 선반에 공구 홀더가 하나뿐이고 테일스톡에 하나의 공구만 장착 가능했기 때문입니다. 그 결과 공작물 가공 시 매번 공구를 교체해야 해 시간이 많이 소요되었고, 센터 선반은 대량 생산에 부적합했습니다.
이 문제를 해결하기 위해 캡스턴 선반이 개발되었습니다. 캡스턴 선반은 센터 선반의 개량형으로, 터렛 공구 헤드에 6가지 다른 공구 유형을 장착할 수 있습니다. 터렛을 회전시켜 가공에 필요한 공구를 공작물 쪽으로 향하게 합니다.
최단 시간에 최고 정밀도와 정확도로 대량의 완제품을 제조하는 대량 생산에 사용됩니다.
반자동 선반입니다. 가공 공정(드릴링, 페이싱, 나사 절삭, 터닝 등)은 공구 교체 없이 자동으로 수행되지만, 공작물 체결, 공구 셋업, 냉각 등은 수동으로 수행되기 때문에 '반자동'이라 부릅니다.
캡스턴 선반의 6각형 공구 홀더에는 6개의 공구가 장착됩니다. 먼저 원하는 형상과 크기로 가공할 공작물을 척(Chuck)에 고정합니다. 3조 또는 4조 척을 사용하며, 이 공작물은 스핀들(Spindle)과 연결된 척과 함께 회전합니다.
6각형 공구 헤드에는 6개의 서로 다른 면에 6가지 공구 유형을 장착할 수 있습니다.
공작물과 척이 회전을 시작하면 안장(Saddle)을 이동시켜 6각형 공구 헤드를 공작물 쪽으로 이동시킵니다. 6각형 공구 헤드를 회전시켜 가공에 필요한 공구를 공작물 쪽으로 향하게 합니다.
필요한 공구가 공작물을 향하면 램(Ram)을 전진시켜 공구를 공작물에 접촉시키고 필요한 가공을 수행합니다.
첫 번째 가공이 완료되고 램이 후퇴하면 터렛이 자동으로 인덱싱(Indexing)되어 다음 면에 장착된 공구가 작동 위치로 옵니다.

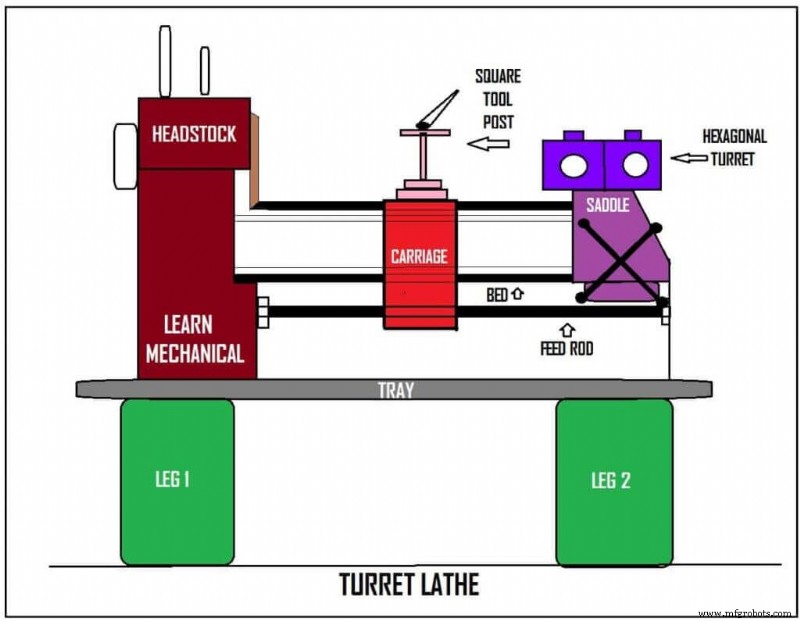

터렛 선반은 교체 가능한 절삭 공구를 사용하는 것이 특징인 금속 가공 선반 유형입니다. 일반 선반과 마찬가지로 고정된 절삭 공구를 회전하는 공작물에 압착시킵니다.
하지만 터렛 선반은 교체 가능한 절삭 공구 덕분에 독특합니다. 특정 제조 애플리케이션에 맞춰 절삭 공구를 빠르게 교체할 수 있습니다.
터렛(인덱스 가능한 공구 홀더)이 추가되면서 이전 선반들로부터 진화했습니다. 이는 서로 다른 절삭 공구로 여러 절삭 작업을 쉽고 빠르게 연속 수행할 수 있게 해주며, 작업자가 셋업 작업(공구 설치/제거 등)이나 공구 경로 제어를 위해 중간 개입할 필요가 없습니다.
터렛 선반은 교체 가능한 절삭 공구 덕분에 일반 선반보다 더 다재다능합니다. 일반 선반도 여러 절삭 공구를 지원하지만 교체가 터렛 선반보다 더 어렵습니다.
일반 선반에서 절삭 공구를 교체하려면 기존 공구를 분리해 선반에서 제거하고 다른 절삭날을 다시 장착해야 합니다.
반면 터렛 선반은 여러 절삭 공구를 동시에 장착할 수 있습니다. 공구를 교체할 필요 없이 터렛 선반이 자동으로 적절한 절삭 공구로 전환하므로 제조 기업의 생산 공정이 더 빠르고 효율적이 됩니다.
터렛 선반에서 다른 절삭 공구로 전환하는 데는 몇 초면 충분하지만, 일반 선반에서 작업자가 수동으로 공구를 교체하는 데는 몇 분이 걸립니다.
터렛 선반에는 여러 유형이 있습니다. 예를 들어 수치 제어(NC) 터렛 선반과 컴퓨터 수치 제어(CNC) 터렛 선반이 있습니다. NC 터렛 선반은 구형으로 보통 펀치 카드 등 기초적 제어 방식을 사용합니다.
반면 CNC 터렛 선반은 신형으로 컴퓨터 사용이 필요한 더 진보된 제어 방식을 사용합니다. 작동 방식에 따라 분류하기도 합니다. 완전 자동 터렛 선반은 최소한의 수동 노동으로 다양한 공정 수행 가능. 수동 터렛 선반은 최소한의 수동 노동 필요. 기타 반자동, 수직, 평면 선반 등도 흔한 유형입니다.
캡스턴 선반과 터렛 선반은 엔진 선반과 센터 선반의 발전형으로, 테일스톡이 6가지 공구를 장착한 6각형 터렛 공구 헤드로 대체된 점에서 동일해 보입니다. 하지만 외관상 비슷해 보여도 구조, 작동, 용도에서 많은 차이가 있습니다.
| 캡스턴 선반 (Capstan Lathe) | 터렛 선반 (Turret Lathe) |
|---|---|
| 1. 경량 기계 | 1. 중량 기계 |
| 2. 보통 수평 선반 | 2. 터렛 공구 헤드가 안장에 직접 장착되어 일체형으로 보임 |
| 3. 터렛 헤드가 램(Ram)이라는 슬라이드에 장착되고 램이 안장에 장착됨 | 3. 무거운 척킹(Chucking) 작업에 적합 |
| 4. 바(Bar) 작업에 적합 | 4. 안장을 이동시켜 공구에 이송(Feed) 제공 |
| 5. 안장을 특정 지점에 고정하고 램을 이동시켜 공구에 이송 제공 | 5. 무겁고 내구성 뛰어남 |
| 6. 가공용 이송과 절삭 깊이가 제한적 | 6. 더 많은 이송과 절삭 깊이 제공 |
| 7. 크로스 슬라이드(Cross Slide)가 헤드스톡과 램 사이 베드 웨이(Bed Ways)에 놓인 캐리지(Carriage)에 장착됨 | 7. 일부 터렛 선반은 사이드 행(Side Hung) 타입 캐리지 장착 |
| 8. 터렛 공구 헤드 자동 인덱싱 | 8. 터렛 공구 헤드 인덱싱 위해 클램핑 레버 해제 후 터렛 수동 회전 |
| 9. 피드 스톱 스크류(Feed Stop Screw)로 공구 이동 거리 제어(터렛 후면) | 9. 리밋 독(Limit Dog)으로 공구 이동 거리 제어 |
| 10. 터렛을 직각으로 이동시키는 기능 없음 | 10. 일부 터렛 선반은 터렛을 선반 축과 직각으로 이동 가능 |
| 11. 피드 로드(Feed Rod)가 종방향 이송 제공 | 11. 피드 로드가 종방향 이송 제공 안 함 |
| 12. 소형 동일 부품 대량 생산에 사용 | 12. 대형 동일 부품 대량 생산에 사용 |
| 13. 수동 콜렛 척(Collet Chuck) 사용 | 13. 파워 척(Power Chuck) 장착 |
| 14. 비강성 구조로 공작물에 중절삭 불가 | 14. 기계의 강성 구조로 공작물 중절삭 가능 |
터렛 선반에서는 메인 터렛이 안장에 직접 설치되고 안장이 선반 베드 전체 길이를 따라 이동. 캡스턴 선반은 램 타입 터렛 선반으로 램 이동이 제한됨. 터렛 선반에서는 터렛 공구 헤드가 안장에 직접 장착되어 일체형으로 보임.
제한된 램 이동으로 짧은 공작물 가공에 사용. 터렛 선반은 안장이 베드를 따라 이동해 긴 공작물 가공에 사용. 캡스턴 선반은 직경 60mm까지 공작물 가공용.
캡스턴 선반 또는 터렛 선반은 최단 시간에 다수의 동일 부품을 제조하는 생산용 선반. 엔진 선반의 발전형. 캡스턴 선반은 1860년경 미국 프랫 앤 휘트니가 최초로 개발.
터렛(Turret)이라는 인덱스 가능한 공구 홀더가 추가되면서 이전 선반들로부터 진화했습니다. 이는 서로 다른 절삭 공구로 여러 절삭 작업을 쉽고 빠르게 연속 수행할 수 있게 해주며, 작업자가 중간 셋업 작업을 수행할 필요가 없습니다.
터렛 선반 테일스톡에는 여러 공구를 장착할 수 있는 터렛이 있지만, 엔진 선반 테일스톡은 크기 제한이 있는 단일 공구만 장착 가능. 8. 터렛 선반은 숙련 작업자 적게 필요, 엔진 선반은 제어 위해 숙련 작업자 필요.
교체 가능한 절삭 공구 사용이 특징인 금속 가공 선반 유형. 일반 선반처럼 고정 절삭 공구를 회전 공작물에 압착. 하지만 교체 가능한 절삭 공구 덕분에 독특함.
발명 목적은 자동 운전용 개선된 터렛 인덱싱 메커니즘을 구현하는 것으로, 터렛의 모든 다른 작업 위치를 원하면 순차적으로 수행하거나, 메커니즘 조정으로 미리 정해진 대로 일부를 선택적으로 건너뛸 수 있게 하는 것.
터렛 선반 장점:
터렛은 공구 그룹을 보유하고 회전해 새로운 절삭 공구를 위치시킵니다. 공구 교체 과정: 현재 공구 후퇴(보통 Z축 또는 X-Z축 결합 이동) → 터렛 회전해 올바른 공구 위치시킴.
캡스턴 선반을 안전하고 효과적으로 셋업 및 운용. 필요 시 기계 오프셋 조정. 기계 모니터링 및 문제 보고. 쿨런트 레벨 모니터링 및 보충.
캡스턴 선반 작업 고정 장치는 보통 자동 타입. 자동 타입 작업 고정 장치는 셋업 시간 단축. 콜렛(Collet)도 콜렛 척이라 불림. 주로 다양한 형상의 긴 바 스톡(Bar Stock)에 사용되며 수동 또는 동력 조작 가능.
CNC 터렛은 절단 공정에서 정밀도와 정확성 구현 가능하나 원형 금속 절단 불가능. CNC 터렛 전력 소비가 큰 단점으로 전기 많이 소모. 또한 기계 설치에 더 많은 공간 필요.
크기별: 소형(바 용량 d=25mm, 척킹 용량 D=320mm), 중형(d=80mm, D=500mm), 대형(d=160mm, D=800mm). 터렛 배치별: 수평 터렛을 가진 것들로 분류.
앞서 언급한 기계는 경량이지만 중량 척 작업에 적합하지 않음. 안장 타입 터렛 선반(Saddle-type Turret Lathe)으로 알려진 또 다른 배열이 중량 작업용으로 사용. 이전 타입 대비 5배 직경 작업 처리 가능.
캡스턴 선반은 동일한 부품을 반복 제작하는 밀링 머신. 절삭 비트가 회전 가능한 터렛인 캡스턴에 장착되어 있어, 첫 번째 비트를 떼고 두 번째 비트를 장착하지 않고도 빠르게 비트 방향을 바꿔 절단 가능.
캡스턴 선반: 제한된 램 이동으로 짧은 공작물용(직경 60mm까지). 터렛 선반: 안장 베드 이동으로 긴 공작물용(직경 120mm까지).
캡스턴과 터렛 선반은 반자동 선반. 반자동이란 가공은 자동이지만 작업물 교체, 공구 셋업 등 일부 기능은 수동 수행.
센터 선반은 강철, 플라스틱 등 다양한 재료로 원통형 형상 제조에 사용. 엔진을 구성하는 많은 부품이 선반으로 제조됨.
캡스턴과 터렛 선반은 엔진 선반과 센터 선반의 발전형으로, 테일스톡이 6가지 공구를 가진 6각형 터렛 공구 헤드로 대체되고, 각 작업마다 공정 요구사항에 따라 터렛 공구가 회전함.
