CNC 공작기계 산업을 위한 전문 공구 연삭 서비스

공구 및 커터 그라인더는 밀링 커터, 공구 비트 및 기타 다양한 절삭 공구를 연마하는 데 사용됩니다. 공구 연삭은 연마재나 맞춤형 연삭 휠을 사용하여 공작 기계 공구를 재연마해야 하는 연삭 기술의 더 큰 분야의 하위 전문 분야입니다. 공구 및 커터 그라인더는 평면, 원통, 복잡한 형상 등 다양한 연삭 작업을 수행합니다.

구성

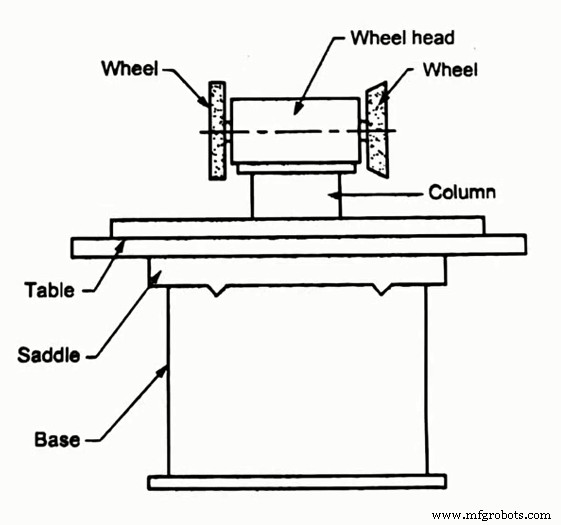

그림 1 일반 구성, Best Mechanical Engineering

공구 및 커터 그라인더의 일반 구성은 그림 1에 나와 있습니다. 선반과 유사한 기본 구조를 가지지만, 선회 헤드가 죠 척 대신 연삭 휠을 장착하고 있습니다. 고정구(일반적으로 척 또는 바이스)가 작업 테이블에 장착되어 절삭 공구를 고정합니다.

크로스 슬라이딩 작업 테이블

작업 테이블은 새들에 홈이 있는 크로스 슬라이딩 테이블입니다. 홈은 고정구가 테이블을 가로질러 이동하여 절삭 공구의 위치를 조정할 수 있게 합니다. 절삭 공구의 위치는 공구 연삭 공정에서 모든 지점과 면의 연삭 결과에 영향을 미치므로 중요합니다.

연삭 공정은 길이 방향과 폭 방향 모두에서 조작할 수 있습니다. 작업 테이블 외에도 일부 모델의 휠 헤드는 수평면에서 회전하여 더 많은 연삭 차원을 제공할 수 있습니다. 이 추가 클리어런스로 기계는 더 많은 유형의 커터를 가공할 수 있습니다.

공구 연삭 축

일반적인 크로스 슬라이드 작업 테이블은 길이 방향과 폭 방향의 두 축(X축 및 Y축)을 제공합니다. 회전 가능한 척 스탠드는 추가 회전 축(A축)을 제공합니다. 이 세 축은 절삭 공구의 면과 측면을 커버합니다. 휠 헤드 회전으로 또 다른 연삭 축(C축)이 활성화됩니다.

수동 공구 및 커터 그라인더에서는 이 축들을 따라 움직이는 것을 운영자가 제어합니다. CNC 공구 그라인더에서는 이 움직임이 컴퓨터로 제어됩니다. 수동 공구 연삭 공정은 일반적으로 3~5개의 연삭 축을 가지지만, CNC 버전은 5개 이상의 축을 가질 수 있습니다.

수동 vs 자동

수동으로 작동하는 기계로 공구 연삭 공정을 수행하려면 높은 수준의 기술이 필요합니다. 연삭 휠 유형과 절삭 비트 소재를 이해하는 것이 중요합니다. 이는 연삭 공정에 영향을 미치기 때문입니다. 공구 형상을 이해하는 것도 필요합니다. 이는 이송 각도와 연삭 축을 결정하기 때문입니다.

반면 자동 공구 및 커터 그라인더에서 수행되는 공정은 더 간단합니다. 공정과 관련된 모든 파라미터가 CNC 시스템으로 미리 프로그래밍되어 있습니다. 반자동 기계에서는 연삭 휠 교체와 커터 비트 로딩을 운영자가 수행합니다. CNC 공구 연삭은 동일한 사양의 대량 공구를 가공하는 작업장에서 수행됩니다.

CNC 공구 그라인더 또는 커터 그라인더

현대 공구 및 커터 그라인더는 일반적으로 CNC 시스템과 다축 연삭 기능을 갖추고 있습니다. CNC 공구 및 커터 그라인더는 자동 공구 로딩, 다중 연삭 휠 지원, 높은 수준의 자동화, 머신 내 공구 측정 및 보상 등의 기능으로 효율성을 높입니다. 아래는 고정밀 CNC 공구 및 커터 그라인더의 기능을 보여주는 비디오입니다.

고정밀 CNC 공구 & 커터 그라인더, Makino Seiki Co

머신 내 공구 측정(1:19)은 터치 프로브나 레이저 기술을 사용하여 절삭 공구를 재정비합니다. 정상 사용 중 절삭 날은 마모되거나 칩이 발생합니다. 절삭 공구의 기하학적 특징은 CNC 공구 그라인더 내에서 자동으로 측정될 수 있습니다.

CNC 시스템으로 공정과 완성품을 소프트웨어로 시뮬레이션할 수 있습니다. 가능한 기계적 충돌도 감지할 수 있습니다. 이러한 기능으로 공정 최적화가 가능합니다. 극도로 단단하고 이국적인 소재로 만든 절삭 공구도 오늘날의 CNC 공구 연삭 기계에는 문제가 되지 않으며, 다축 모델은 꽤 복잡한 형상도 연삭할 수 있습니다.

공구 연삭 유형

오늘날 가공 분야에는 다양한 유형의 공구와 커터가 있습니다. 한 기계가 이 모든 공구를 처리할 수는 없습니다. 따라서 공구 및 커터 그라인더는 특정 공구를 재정비하기 위해 유형별로 발전했습니다. 아래는 일반적인 공구 그라인더입니다.

래디우스 그라인더

래디우스 그라인더(또는 래디우스 공구 그라인더)는 구면 형상을 연마하는 데 사용됩니다. 래디우스 연삭 작동 방식을 보여주는 또 다른 비디오가 있습니다. 공구가 공구 피벗 중심에서 회전하여 절삭 팁의 코너 래디우스를 연마할 수 있습니다.

코너 래디우스 & 볼 노즈 연삭, Cuttermasters

래디우스 연삭 공정 중 휠 헤드는 고정된 상태로 유지됩니다. 작업 테이블의 공구 홀더는 수직 회전 축을 가집니다. 공구가 피벗 중심으로 설정되면 공정이 시작됩니다. 연삭 휠이 회전하면서 공구 팁을 연마합니다. 공구는 피벗 중심에서 회전하며 코너 래디우스가 연마됩니다.

D-비트 그라인더

D-비트 커터는 이빨과 플루트가 없는 단일 포인트 절삭 공구입니다. D-비트 그라인더는 이러한 단일 포인트 커터 생산을 위한 것입니다. 이 유형의 커터는 길고 직선적인 구멍을 만드는 데 사용되며, 현대에는 CNC 머시닝 센터로 대체되었습니다. 이 기계는 표준 프로파일의 드릴 비트나 볼록/나선 프로파일을 연마할 수 없습니다.

드릴 연마: 범용 공구 & 커터 그라인더 AKA D 비트 그라인더, Projects Down Under
