유압 호스 표준

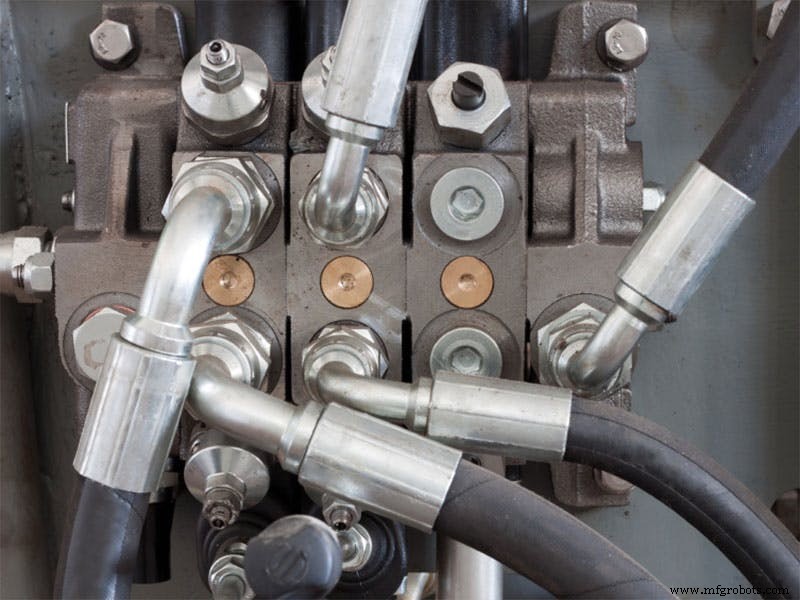

유압 장비와 관련하여 올바른 호스를 사용하고 있는지 확인하는 것이 중요합니다. 각 사용 사례가 다르므로 다른 사양이 필요합니다. 크기와 직경, 유체 유형, 온도 및 유연성과 같은 기타 고려 사항에 대해 설명합니다.

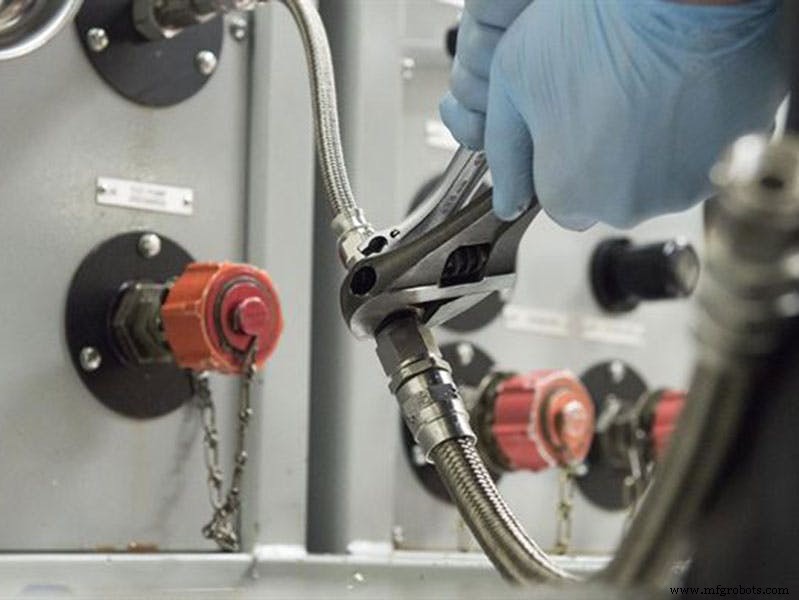

장비를 조립하거나 수리할 때 유압 호스 표준을 준수하는지 확인하는 것은 유압 기계가 안전하게 작동하도록 유지하는 데 중요한 부분입니다.

유압 호스 표준 정의

현재 위치에 따라 다양한 측정, 허용 오차 및 매개변수를 사용하는 여러 국내 및 국제 유압 호스 표준이 있습니다.

예를 들어, EN(European Norm/Standard)과 ISO(International Standards Organization)는 모두 서로 다른 유압 호스 표준을 설정합니다.

북미에서 일반적인 유압 호스 표준은 SAE(Society of Automotive Engineers)에서 설정합니다. 이 조직은 SAE 표준 J517에 따라 정의된 100R 시리즈의 일련의 유압 호스 표준을 제공합니다.

100R 시리즈 유압 호스 표준은 구조와 이상적인 사용 조건에 따라 호스를 차별화합니다. , 온도, 압력 및 유체 유형을 포함합니다. 각 호스의 세부 사항에 대해 알아보기 전에 잠시 시간을 내어 유압 호스의 여러 부분을 살펴보겠습니다.

유압 호스 구조

모든 호스의 특정 매개변수는 다르지만 일반적으로 호스의 세 가지 주요 측면, 즉 튜브, 강화 또는 보강, 외부 보호 커버를 정의합니다.

튜브

유압 호스 내부를 따라 흐르는 튜브는 실제로 작동유를 운반하는 역할을 합니다. 이러한 이유로 생분해성 및 석유 기반 유체를 포함하여 유압유와의 지속적인 접촉을 견딜 수 있어야 합니다.

호스는 유체와 접촉하는 부분이기 때문에 극한의 온도, 부식 및 장력을 비롯한 다른 요인도 견뎌야 합니다.

보강

튜브는 유압 유체를 수용하는 부분이지만 보강재는 라인을 강화하여 발생할 수 있는 압력 스파이크로부터 보호합니다. 튜브의 압력이 높을수록 터지거나 새는 것을 방지하기 위해 더 많은 지지대가 필요합니다. .

유압 호스는 섬유 또는 강철 보강재와 함께 제공됩니다. 섬유 보강재는 저압 사용을 위해 설계된 직조 직물인 반면, 강철 보강 호스는 호스 주위에 꼰 덮개 또는 튜브 주위에 개별 와이어 코스가 감겨 있습니다.

와이어 랩은 항상 짝수 레이어로 제공되며 각 연속 레이어는 이전 레이어의 반대 방향으로 래핑됩니다.

표지

보호 외부 층은 덮개로 알려져 있으며 이것이 외부 손상으로부터 보호하는 첫 번째 층입니다. 일반적으로 합성 고무 또는 섬유 편조로 만들어진 커버는 마모 및 부식 손상을 방지하는 데 도움이 되며 외부 열, 추위 또는 UV 손상에 의해 튜브가 손상되는 것을 방지하기 위해 절연을 제공할 수 있습니다.

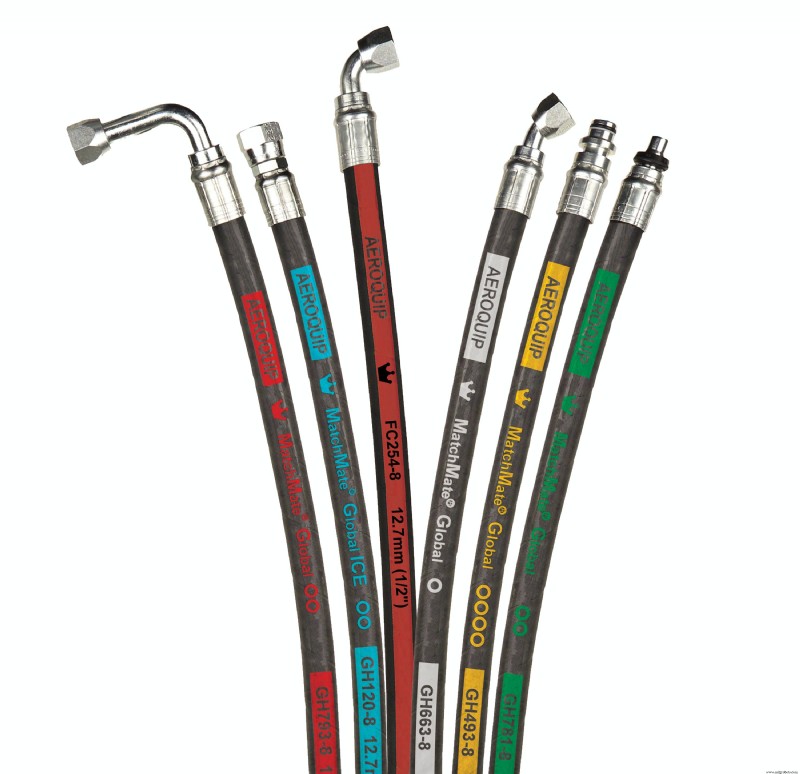

유압 호스 선택

올바른 유압 호스를 선택할 때 먼저 장비 문서에 주의를 기울여야 합니다. 여기에는 장비와 특정 용도에 적합한 호스를 지정해야 합니다.

그러나 문서에 필요한 정보가 모두 포함되어 있지 않을 수 있습니다. 장비를 새로운 용도에 맞게 조정하거나 단순히 조건의 변화를 해결해야 할 수도 있습니다. 이 경우 이 가이드는 귀하에게 적합한 호스를 결정하는 데 도움이 될 것입니다.

호스를 선택할 때 최대 압력, 정상 및 극한 작동 온도, 그리고 호스가 차량에 사용되거나 영구 고정 장치의 일부로 사용되는 경우와 같은 응용 분야의 특성을 포함하여 상황의 세부 사항을 알아야 합니다. 설치.

각 숫자 아래에서 보강재에 대한 정보와 직경 범위, 최대 작동 압력(psi) 및 최소 굽힘 반경을 찾을 수 있습니다.

달리 명시되지 않는 한 모든 호스에는 석유 및 수성 유압유와 호환되는 튜브, 오일 및 날씨 노출에 견디도록 설계된 고무 덮개가 포함되어 있으며 -40° ~ 100°C 사이에서 작동하기에 적합합니다.

SAE 유압 호스 표준

SAE 100R1

보강: 싱글 브레이드 스틸.
직경 범위: 3/16" ~ 2"
최대 작동 압력: 575~3,250psi
최소 굽힘 반경: 3.5인치 ~ 25인치
사용법: 일반용 고압유압호스.

SAE 100R2

보강: 두 개의 브레이드 스틸.
직경 범위: 3/16" ~ 2"
최대 작동 압력: 1,150~6,000psi
최소 굽힘 반경: 3.5인치 ~ 25인치
사용법: 건설 및 광업과 같은 야외 사용은 물론 모바일 장비에 적합합니다.

SAE 100R3

보강: 두 개의 브레이드 섬유.
직경 범위: 3/16" ~ 1-1/4"
최대 작동 압력: 375~1,500psi
최소 굽힘 반경: 3" ~ 10"
사용법: 부동액 및 작동유를 포함하는 저압 유압 호스로 일반적으로 사용됩니다.

SAE 100R4

보강: 나선형 와이어가 있는 단일 또는 그 이상의 브레이드 직물.
직경 범위: 3/4" ~ 4"
최대 작동 압력: 35~300psi
최소 굽힘 반경: 5인치 ~ 24인치
사용법: 일반적으로 유압 시스템의 흡입 및 리턴 호스로 사용됩니다.

SAE 100R5

보강: 사이에 강철 브레이드가 있는 두 개의 브레이드 직물. 브레이드에는 마모에 저항하는 곰팡이 방지 화합물이 있습니다.
직경 범위: 3/16" ~ 3-1/16"
최대 작동 압력: 35~300psi
최소 굽힘 반경: 3" ~ 33"
사용법: 에어 브레이크 및 파워 스티어링 시스템을 포함하여 많은 자동차 상황에서 사용되는 중압 애플리케이션용입니다.

SAE 100R6

보강: 단일 브레이드 또는 나선형 섬유.
직경 범위: 3/16" ~ 3/4"
최대 작동 압력: 300~500psi
최소 굽힘 반경: 2" ~ 6"
사용법: 저압 유압 호스로 일반적으로 사용됩니다.

SAE 100R7

튜브: 열가소성 물질.
온도: -40° ~ 93°C
표지: 열가소성 물질.
보강: 합성 섬유.
직경 범위: 1/8" ~ 1"
최대 작동 압력: 1,000~3,000psi
최소 굽힘 반경: 1" ~ 12"
사용법: 강철 보강이 허용되지 않는 중간 압력의 비전도성 설정입니다.

SAE 100R8

튜브: 열가소성 물질.
온도: -40° ~ 93°C
표지: 열가소성 물질.
보강: 합성 섬유.
직경 범위: 1/8" ~ 1"
최대 작동 압력: 2,000~6,000psi
최소 굽힘 반경: 1" ~ 12"
사용법: 강철 보강이 허용되지 않는 고압의 비전도성 설정입니다.

SAE 100R12

온도: -40° ~ 121°C
보강: 4개의 강철 와이어 나선입니다.
직경 범위: 3/8" ~ 2"
최대 작동 압력: 2,500~4,000psi
최소 굽힘 반경: 5인치 ~ 25인치
사용법: 중부하 서비스 설정의 고압 애플리케이션.

SAE 100R13

온도: -40° ~ 121°C
보강: 여러 강철 와이어 나선입니다.
직경 범위: 3/4" ~ 2"
최대 작동 압력: 5,000psi
최소 굽힘 반경: 9.5인치 ~ 25인치
사용법: 지게차나 건설 기계와 같이 압력 스파이크가 발생할 가능성이 높은 고압 애플리케이션.

SAE 100R14

튜브: PTFE(B형 호스에는 전도성 내부층이 있음)
온도: -54° ~ 204°C
보강: 싱글 브레이드 스틸.
직경 범위: 3/16" ~ 1-1/4"
최대 작동 압력: 600~1,500psi
최소 굽힘 반경: 1-1/2" ~ 16"
사용법: 과열된 유체를 취급하는 고압 응용 분야.

SAE 100R15

온도: -40° ~ 121°C
보강: 여러 강철 와이어 나선입니다.
직경 범위: 3/8" ~ 1-1/2"
최대 작동 압력: 6,000psi
최소 굽힘 반경: 6인치 ~ 21인치
사용법: 석유 기반 유체에만 해당. 벌목, 농업 및 유전 장비를 포함하여 안정적인 작동 압력을 갖는 고압 응용 분야.

SAE 100R16

보강: 하나 또는 두 개의 브레이드 스틸.
직경 범위: 1/4" ~ 1-1/4"
최대 작동 압력: 1,800~5,800psi
최소 굽힘 반경: 2" ~ 8"
사용법: 호스가 특히 유연해야 하는 고압 응용 분야.

SAE 100R17

보강: 하나 또는 두 개의 브레이드 강철.
직경 범위: 3/16" ~ 1"
최대 작동 압력: 3,000psi
최소 굽힘 반경: 2" ~ 6"
사용법: 일반 산업용 등급의 ​​고압 애플리케이션

SAE 100R18

튜브: 열가소성 물질.
온도: -40° ~ 93°C
표지: 열가소성 물질.
보강: 합성 섬유
직경 범위: 1/8" ~ 1"
최대 작동 압력: 3,000psi
최소 굽힘 반경: 1" ~ 10"
사용법: 비전도성 튜브가 필요한 고압 응용 분야.

SAE 100R19

보강: 하나 또는 두 개의 브레이드 강철.
직경 범위: 3/16" ~ 1"
최대 작동 압력: 4,000psi
최소 굽힘 반경: 2" ~ 6"
사용법: 일반 산업용 등급의 ​​고압 애플리케이션

마지막 말씀

이러한 SAE 유압 호스 표준은 업계에서 널리 인정되고 사용되지만 SAE는 제품이 해당 표준을 충족하는지 인증하지 않습니다. 유압 호스 표준을 충족하는 고품질 상품을 확보하려면 평판이 좋은 공급업체로부터 유압 호스를 구매하고 있는지 확인하십시오.

또한 많은 제조업체가 SAE 유압 호스 표준을 초과하는 제품을 제공하여 특정 응용 분야에서 사용할 때 더 많은 유연성을 제공한다는 것을 알게 될 것입니다. 일부 호스는 온도 또는 압력 등급이 더 높거나 굴곡 반경이 더 좁습니다.
