나노물질
이산화주석-탄소나노튜브 복합 필름을 기반으로 하는 가스 센서는 PEG400을 용매로 사용하여 간단하고 저렴한 졸-겔 스핀 코팅 방법으로 제작되었습니다. 나노구조 구리는 CNT/SnO2에 코팅되었습니다. 250 °C에서 구리가 산화구리로 변합니다. 최종 복합 필름의 저항은 H2의 존재에 매우 민감합니다. 상온에서 쉽게 부착되거나 분리되는 S. 센서의 응답시간과 회복시간은 4 min과 10 min이며 감도값은 각각 4.41이다. 한편, CNT/SnO2 /CuO 센서는 또한 낮은 검출 한계, H2에 대한 높은 선택성을 가지고 있습니다. S, H2 농도에 따른 안정적인 성능 S.
섹션>산업화가 진행됨에 따라 배출 오염이 점점 심각해짐에 따라 다양한 유형의 가스 센서가 널리 연구되고 있다[1,2,3,4,5,6,7]. SnO2 n형의 친환경적인 반도체로서 많은 연구자들에 의해 연구되어 왔다[8,9,10,11]. 기체 상태의 분자를 흡수하는 능력 때문에 기체 센서 개발에 널리 사용되는 우수한 기체 민감성 물질로 간주될 수 있습니다. 가스 감지 메커니즘은 이산화주석 표면의 가역적 가스-고체 상호작용에 의해 야기되는 재료 전도도의 변화입니다[12]. SnO2의 성능을 향상시키기 위해 채택된 몇 가지 방법이 있습니다. 금속 산화물 도핑을 포함한 가스 센서(예:TiO2 , 라2 O3 )[13, 14], 촉매 활성 첨가제(예:Pt, Pd 및 Au)[9, 15,16,17,18], 그래핀 및 탄소 나노튜브의 추가[8, 19, 20]. SO2와 같은 환경 문제 및 산업용 가스 모니터링 문제에 적용됩니다. [21], CO [20, 22], NO2 [23] 및 H2 S [24, 25], 이는 환경 안전에 대한 큰 관심을 나타냅니다.
황화수소는 무색의 유독 가스입니다. 황화수소의 많은 소스가 있습니다. 일반적으로 특정 화학 반응 및 단백질의 자연 분해 과정의 산물이며 광산 및 비철 금속 제련, 유황 석유 탐사와 같은 다양한 종류의 생산 공정에 존재하는 일부 불순물입니다. , 고무 및 설탕 산업, 저온 점결탄의 굴착 및 늪, 운하 및 하수 처리. 황화수소는 인체 건강에 유해한 가스입니다[26,27,28,29,30,31]. 낮은 농도의 황화수소도 인간의 후각을 손상시킬 수 있습니다. 고농도의 황화수소는 후각 신경을 마비시킬 수 있습니다[30, 32]. 코로 가스를 감지하는 수단은 치명적이므로 황화수소 감지가 필요합니다.
연구에 따르면 탄소 나노튜브(CNT)는 SnO2의 잠재적인 "도펀트"로 좋은 후보입니다. [19, 33]. CNT는 표면적이 넓고 분자 흡착이 용이하다[34]. 또한 CNT는 재료의 전하 이동 정전기 환경에 영향을 주어 SnO2의 성능을 향상시킬 수 있습니다. 센서.
SnO2 기반 가스 센서 이산화질소, 일산화탄소, 액화 석유 가스[35], 휘발성 유기 화합물 가스 및 기타 가스와 증기를 감지하는 것으로 나타났습니다. 그러나 합리적인 응답을 얻으려면 이러한 센서의 작동 온도가 일반적으로 200 °C 이상이어야 합니다. 실온에서 거의 합리적인 반응이 없습니다. Frank et al. [19] H2용 가스 센서 개발 이산화주석-탄소 나노튜브 복합 필름을 사용하여 실온에서 S. 가스센서의 응답시간과 회복시간이 많이 짧지만 감도가 낮다.
이 논문에서는 탄소나노튜브-이산화주석(CNTs/SnO2 ) 나노 구리 산화물과 복합 필름이 성공적으로 합성되었습니다. 센서는 H2를 감지할 수 있습니다. 응답 시간이 수십 초에 이르는 낮은 농도의 S. 가장 중요한 것은 감도가 실온에서 다른 가스 센서보다 훨씬 높다는 것입니다.
섹션>CNT는 중국과학원의 Chengdu Organic Chemicals Co. Ltd.에서 구입했습니다. 산성화용 탄소나노튜브를 농황산과 농질산의 부피비 3:1로 처리하였다. 먼저 SnO2의 원료인 SnCl4 sol-gel에 의해 80 °C의 온도에서 자기 교반과 함께 EG에 용해되었다. 상기 용액에 CNT를 첨가하고 80℃에서 3시간 동안 자기 교반하였다. 나중에, 온도는 약 3 h의 가수분해 반응을 위해 최대 120 °C였습니다. 그 후, 표면 필름을 쉽게 얻을 수 있도록 PEG-400을 자기 교반과 함께 용액에 첨가하였다. 스핀 코팅 방법은 실리카 기판에 복합 표면 필름을 형성하는 데 사용되었습니다. CNTs/SnO2를 형성할 스핀코팅막을 450 °C에서 1시간 동안 열처리하기 위해 튜브로를 사용하였다. 합성 필름. 그 후, 약 6 nm의 나노구조 구리를 23 Å의 전류와 2 Å/s의 증발속도로 진공증착법으로 복합막에 코팅하였다. 그런 다음 구리는 약 2 시간 동안 250°C에서 구리 산화물로 변형되었습니다. 마지막으로 우리는 진공 증착을 사용하여 금 interdigital 전극을 형성했습니다. 센서 샘플은 그림 1에 나와 있습니다. SnO2도 준비했습니다. 및 SnO2 /CuO 나노복합체도 같은 방법으로 비교합니다.

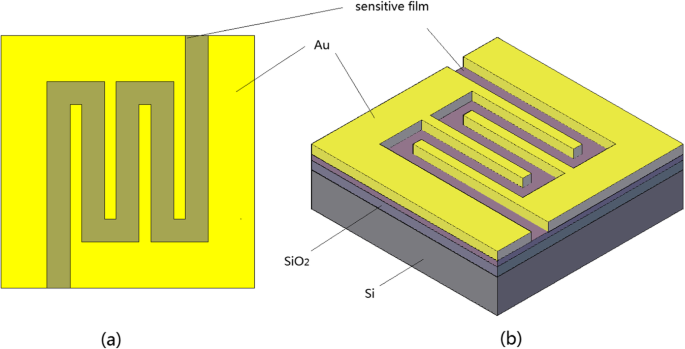

<그림>a의 개략도 가스 센서 및 b의 평면도 가스 센서의 입체도

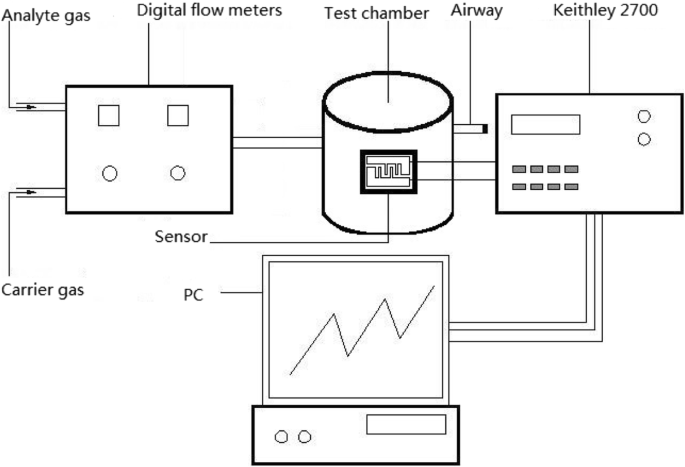

그림>그림 2는 가스 감지 시스템을 보여주며 질소가 운반 가스로 사용되었습니다. H2의 원래 농도 S는 1000 ppm입니다. 요구되는 시험 농도는 요구되는 ppm 수준에 도달할 수 있도록 운반 가스와 분석 가스의 혼합물에 의해 얻어졌습니다. 분석 가스의 농도는 운반 가스와 분석 가스의 유량을 제어하는 디지털 유량계에 의해 정밀하게 제어되었습니다. 가스가 테스트 챔버를 통과할 때 400 sccm의 유량을 유지합니다. 그리고 디지털 유량계에서 필요한 농도를 얻기 위해 운반 가스와 분석 물질의 유량을 변경했습니다. 가스 시험의 기준은 상온, 대기압, 질소가스 분위기에서 상대습도가 무시할 수 있는 상태에서 진행되었습니다.
<그림>가스 감지에 사용되는 설정
그림>센서는 Teflon에서 만든 테스트 챔버에 보관되었습니다. 테스트 챔버는 4개의 추출 전극, 가스 접근로 및 기도로 구성됩니다. 테스트 챔버에 4개의 센서 샘플을 배치할 수 있으므로 동시에 4개의 센서를 테스트할 수 있습니다. 센서 저항의 변화를 감지하기 위해 Keithley 2700을 적용하였다. 소프트웨어를 통해 컴퓨터와 통신하면 실시간 데이터가 컴퓨터에 직접 표시됩니다.
센서의 저항은 실시간으로 Keithley 2700에서 얻을 수 있습니다. 저항 변화의 곡선을 얻어 컴퓨터 화면에 표시할 수 있습니다. 다음은 가스 응답 및 감도의 공식입니다.
$$ \mathrm{감도}=\frac{R_a-{R}_c}{\Delta C}=\frac{\Delta R}{\Delta C} $$ (1) $$ \mathrm{응답}=\ frac{R_a-{R}_c}{R_c}=\frac{\Delta R}{R_c} $$ (2)여기서 R ㄷ 순수한 N2의 운반 기체에서 장치의 저항을 나타냅니다. , R 아 는 운반 가스와 분석 가스의 혼합물의 저항이며, ∆C 는 각각 분석 가스 농도의 변화입니다.
섹션>FESEM은 그림 3과 같이 샘플의 형태적 특성을 얻기 위해 수행되었습니다. 그림 3a는 깨끗한 탄소나노튜브를 보여줍니다. 그림에서 그들은 그룹으로 모여 있고 구조가 매우 집약적이어서 가스가 내부 탄소 나노 튜브로 거의 들어갈 수 없습니다. 그리고 탄소나노튜브의 표면에는 많은 불순물이 존재합니다. Fig. 3의 b와 c에서 볼 수 있듯이 산화 처리 후 불순물이 사라지고 탄소나노튜브가 느슨해짐을 알 수 있다. 첫 번째 단계 재료 CNTs/SnO2의 분말 수집되었고 FESEM 이미지가 그림 3d 및 e에 표시됩니다. 그림에서 볼 수 있는 탄소나노튜브는 그림 3c의 탄소나노튜브에 비해 약간 더 두껍고 거칠다. 탄소나노튜브에 대한 산화주석 코팅입니다. 도 3f에 도시된 바와 같이, 제조된 복합 필름을 조사하였다. 다공성 및 잘 느슨한 구조가 표면에 보입니다. 탄소나노튜브를 핵으로, 산화주석을, 산화구리를 쉘로 하는 코어-쉘 구조를 형성할 가능성이 높다. 그리고 이 영역의 탄소나노튜브는 아마도 전송 전하의 역할을 할 것입니다.

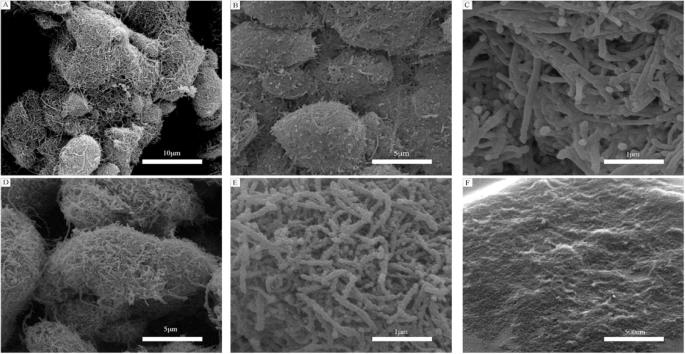

<그림>a의 FESEM 이미지 깨끗한 탄소 나노튜브; ㄴ , ㄷ 산화 처리된 탄소 나노튜브; d , e CNT/SnO2 나노복합체; 및 f CNT/SnO2 /CuO 나노복합 필름

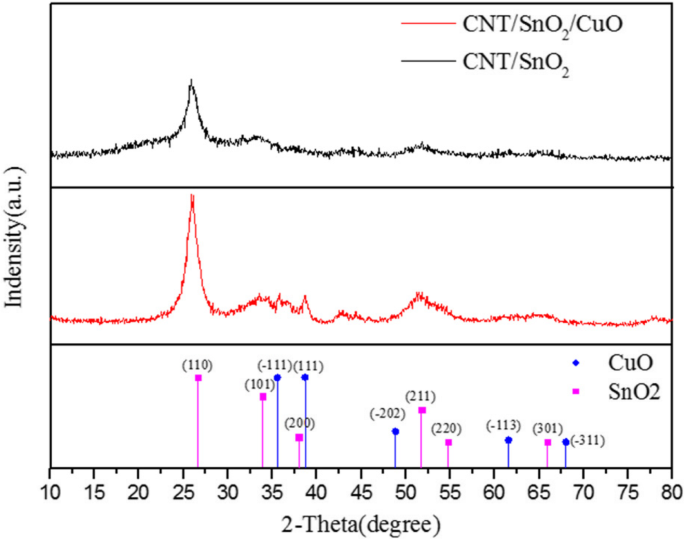

그림>준비된 샘플은 XRD 특성화에 의해 검사되었으며 XRD 곡선은 그림 4에 나와 있습니다. CNT의 일반적인 XRD 피크인 26°의 2θ에서 명백한 피크를 명확하게 볼 수 있습니다. 게다가, 26.6°, 33.8°, 51.8°, 54.7° 및 65.9°에서 회절 피크는 SnO2 (JCPDS 카드 번호 41-1445). 그리고 CuO의 함량이 너무 낮기 때문에 CuO의 피크가 명확하지 않습니다. 그러나 CuO(JCPDS 카드 번호 89-2529)에 대한 인덱싱이 35.5°, 38.6°, 48.8°, 61.5° 및 66.3°에서 여전히 약한 피크를 찾을 수 있습니다.
<그림>CNT/SnO2의 XRD 패턴 및 CNT/SnO2 /CuO 나노복합체

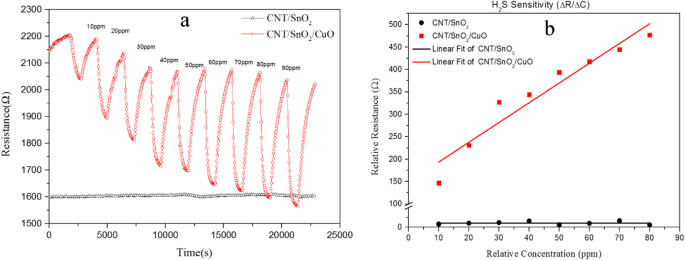

그림> <그림>아 CNTs/SnO2의 응답 및 CNT/SnO2 /CuO 나노복합체에서 H2로 S. b CNTs/SnO2의 감도 및 CNT/SnO2 /CuO에서 H2로 S
그림>CNTs/SnO2의 응답 나노복합체 및 CNT/SnO2 /CuO 나노복합체 대 황화수소는 10, 20, 40, 60 및 80 ppm의 농도로 그림 5a에 표시됩니다. 센서 재료가 다른 농도의 H2에 노출되었을 때 S는 실온에서 시간의 함수로 저항 신호(응답)의 거동을 보여줍니다[19]. CNT/SnO2 nanocomposite는 기본적으로 반응이 없습니다. 20 ~40 ppm 농도의 베이스라인 저항에 약간의 차이가 있지만 CNTs/SnO2 /CuO 나노복합체는 주로 좋은 가역성을 유지합니다. H2일 때 다이어그램에서 볼 수 있습니다. S 가스가 테스트 챔버로 방출되고(가스 켜짐), 응답 시간은 4 분입니다. 유사하게 H2 S 가스가 테스트 챔버에서 제거되고(가스 꺼짐) 10 분의 회복 시간으로 저항이 증가합니다. 응답 시간과 회복 시간은 센서 출력이 각각 최고 응답의 90% 또는 최소 응답의 90%에 도달하는 데 걸리는 시간으로 정의됩니다. 그림 5a에서 H2의 농도로 얻을 수도 있습니다. S 가스가 증가하고 저항의 변화가 감소합니다. 가스 농도가 증가함에 따라 센서가 포화 농도에 도달하는 이유일 수 있습니다. 그림 5b는 Eq.에서 얻은 CNTs/SnO2 및 CNTs/SnO2/CuO의 H2S 민감도 값을 보여줍니다. (1). 플롯에서 상대 저항(ΔR)과 상대 농도(ΔC) 사이의 관계는 대략적인 선형입니다. CNTs/SnO2/CuO의 감도 값은 4.41이고 CNTs/SnO2는 5.95 × 10−4입니다. CNTs/SnO2와 비교하여, CNTs/SnO2/CuO 나노복합체 재료의 감도는 실온에서 크게 향상됨을 보여줍니다.

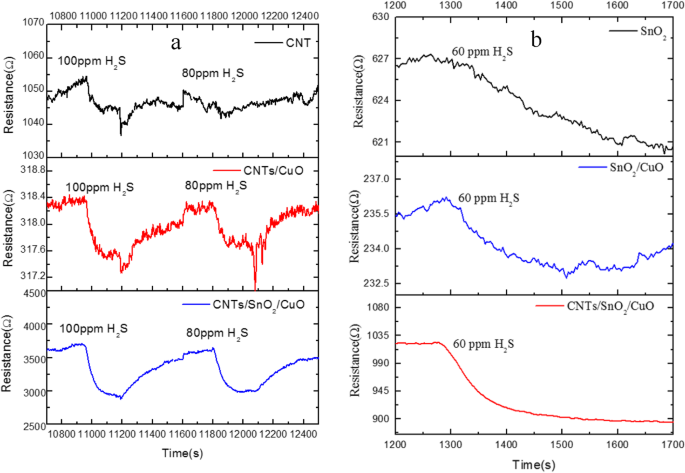

<그림>아 , b H2 검출에서 나노복합체의 성능 비교 S
그림>또한 SnO2의 성능 비교 , CNT/CuO, SnO2 /CuO 및 CNT/SnO2 H2 검출 시 /CuO 나노복합체 S는 그림 6에 나와 있습니다. CNTs/SnO2 /CuO 기반 센서는 더 부드러운 응답 곡선을 가지므로 외란이 적습니다. 한편, CNT/SnO2 /CuO 기반 센서는 H2S 감지에 더 민감합니다.

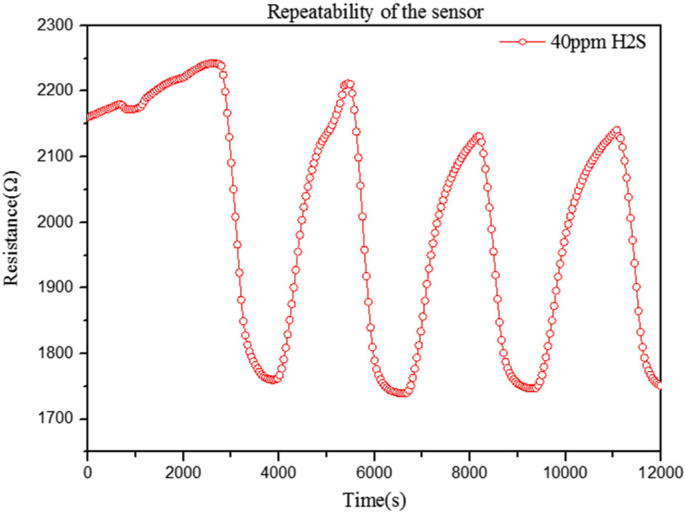

센서의 반복성을 조사하기 위해 40 ppm H2에서 응답 및 복구 특성을 테스트합니다. 그림 7과 같이 S 및 실온. 곡선은 CNTs/SnO2의 센서를 나타냅니다. /CuO는 40 ppm H2 농도에서 우수한 반복성과 안정성을 가지고 있습니다. S. 첫 번째 가역적인 반응 주기는 회복 영역에 약간의 교란이 있습니다. 센서 저항의 베이스라인이 그다지 매끄럽지 못한 이유일 수 있습니다. 시간이 지남에 따라 저항 베이스라인이 훨씬 부드러워져 이후의 반응 및 회복 곡선의 가역 사이클이 훨씬 좋아졌습니다. 센서의 응답 및 복구 시간은 감지층의 두께, 가스 확산 및 다른 작동에서 감지 물질에 대한 가스 흡착량을 포함한 일부 요인과 관련될 수 있는 일부 센서보다 약간 더 길 수 있습니다. 온도 [36,37,38]. CNTs/SnO2의 센서 /CuO는 실온의 작동 온도일 수 있습니다. 실온에서 무기 화학 반응은 결과를 만드는 약간 느려질 수 있습니다. 또 다른 이유로 가스를 흡수하고 가스를 방출하는 데 시간이 필요한 고감도일 수 있습니다.
<그림>CNT/SnO2 센서의 반복성 /CuO 농도 40 ppm H2 S

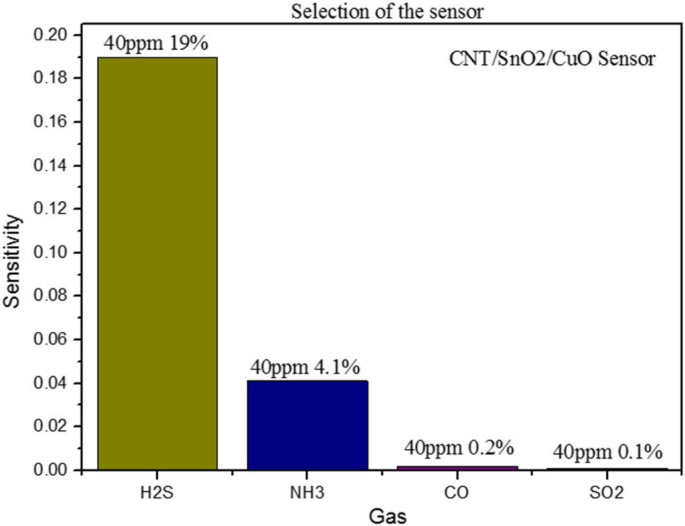

그림>그림 8은 CNT/SnO2의 가스 선택성을 보여주는 막대 다이어그램을 보여줍니다. /CuO 센서(40 ppm에서 4가지 가스에 대해). 분명히 H2에 대한 센서의 감도가 S는 4가지 가스의 최대 응답인 19%입니다. 또한 NH3에 대한 센서의 감도는 두 번째 최대 응답인 4.1%입니다. 그리고 다른 두 가스의 감도는 거의 반응이 없는 전자보다 훨씬 낮습니다. 센서는 H2에 대한 선택성이 더 우수함을 알 수 있습니다. CO보다 S, SO2 , NH3 . 그리고 그것은 모두 센서 재료와 반응할 때 다른 에너지를 가진 다른 가스로 귀결됩니다. H2의 반응 CNTs/SnO2를 가진 S 분자 /CuO 재료는 더 빠르고 반응성이 뛰어납니다. CNT/SnO2 /CuO 센서는 H2에 가장 민감함을 나타냅니다. S는 다른 가스와 비교됩니다.
<그림>H2에 대한 40 ppm의 센서 선택도 S, NH4 , CO 및 SO2

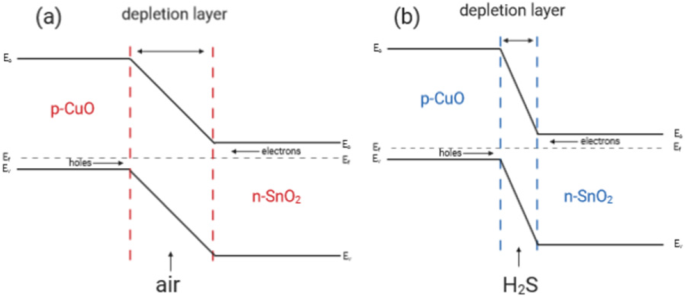

그림>CNTs/SnO2 /CuO 기반 센서는 H2에 노출 시 박막의 저항이 크게 감소함을 보여줍니다. 에스 가스. CNTs/SnO2의 민감하고 선택적 탐지 메커니즘을 설명할 수 있는 두 가지 주요 이유가 있습니다. /CuO 나노복합체. 먼저 CNTs/SnO2의 core-shell 구조 나노복합체는 기체 분자를 흡착하고 확산시키기 위해 더 큰 표면적을 제공합니다. 그러면 가스 감지 성능을 향상시키는 핵심은 SnO2 사이에 p-n 이종 접합을 형성하는 것입니다. 및 CuO. p-CuO/n-SnO2 인터페이스는 그림 9a와 같이 공기 중 감지 물질의 높은 저항을 유발하는 전하 캐리어 공핍층을 형성합니다. H2에 노출되었을 때 S 가스인 CuO는 p-n 이종접합을 끊는 CuS로 변환되었습니다. 따라서 그림 9(b)와 같이 공핍층이 얇아지고 센싱 물질의 저항이 낮아진다.
<그림>아 , b SnO2의 감지 메커니즘 H2 검출을 위한 /CuO 이종접합 S 가스
그림> 섹션>요약하면 CNT/SnO2 /CuO 나노복합체는 간단하고 저렴한 방법으로 합성되었습니다. 그리고 CNTs/SnO2를 사용하는 센서 /CuO 나노복합체를 활물질로 개발하여 상온의 표준 조건에서 시험하였다. 센서는 실온에서 빠른 응답(4 min)과 회복(10 min)을 제공합니다. 그리고 CNT/SnO2 /CuO 가스 센서가 H2를 감지할 수 있음 S 농도는 10 ppm만큼 낮습니다. 한편, CNT/SnO2 /CuO 가스 센서는 CNT/SnO보다 더 나은 성능을 보여줍니다.2 감지기. 게다가, 센서는 40 ppm H2의 농도에서 좋은 반복성과 안정성을 가지고 있습니다. S 및 H2에 대한 선택성이 더 우수합니다. 다른 가스보다 S. 따라서 CNT/SnO2 /CuO 가스 센서는 산업 안전과 같은 상온의 많은 상황에서 유용합니다.
섹션>모든 데이터는 제한 없이 완전히 사용할 수 있습니다.
섹션>탄소 나노튜브
에틸렌 글리콜
전계 방출 주사 전자 현미경
폴리에틸렌 글리콜
X선 회절계
