ER 콜릿 및 너트 장착 지침

ER 콜릿 및 너트 장착 지침

그린 핸드가 콜릿을 설정하거나 꺼내는 경우 너트 포함 , 콜릿을 잘 고정하지 않으면 매우 위험합니다. 잘못된 고정 장치는 커터 비트를 단단히 고정 할 수 없으며 고속 스핀들 회전 및 커터 비트 절단으로 인해 커터 비트가 쉽게 날아갑니다. 그것은 매우 위험합니다.
이제 RicoCNC가 너트로 콜릿을 설치하고 빼는 방법을 안내할 것입니다.

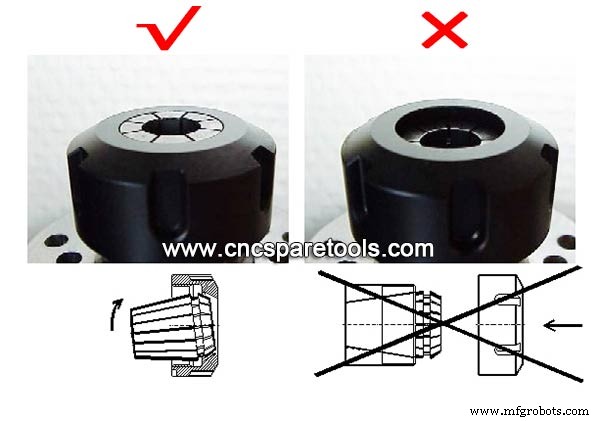

ER 콜릿 및 너트 장착 지침:
1, 콜렛을 너트에 넣고 콜렛을 약간 돌립니다. 오프셋 플랜지가 콜릿의 언더컷으로 가라앉을 때 제공된 방향으로 너트에 균일하게 밀어 넣습니다. 콜릿이 너트에 완전히 들어가 정렬될 때까지 콜릿의 바닥을 밉니다. 콜릿이 적절한 정렬로 이동함에 따라 콜릿 상단이 안전하다는 뚜렷한 딸깍 소리가 들리고 느껴집니다.

2, 너트를 고정하고 스핀들의 콜릿이 너트를 회전할 때까지 회전합니다. 콜릿이 눌린 상태에서 커터의 직선 자루를 닦고 파일럿 구멍에 삽입하십시오. 이제 너트/콜렛 어셈블리를 스핀들에 나사로 고정할 수 있으며, 이 정밀 비트 중 하나가 로드됩니다. 커터가 단단히 고정되어 사용할 준비가 될 때까지 렌치로 너트를 조입니다. (주의:커터 없이 너트를 조이지 마십시오. 부러질 수 있습니다.)

3, 커터 비트 변경 시 , 스핀들에서 너트/콜릿을 제거하고 콜릿 구멍에서 비트를 제거합니다. 너트를 풀면 콜릿과 커터가 함께 나옵니다. 그런 다음 커터를 빼내고 콜릿을 제공된 방향으로 약간 밀어냅니다. 커터를 변경할 수 있도록 준비됩니다.

콜릿 장착 지침 요점:
1, 콜릿을 너트 내부에 놓고 너트를 돌려 콜릿 홈의 추출기 나선과 맞물리도록 합니다.
2, 그런 다음 너트와 콜릿을 함께 콜릿 척 홀더에 장착합니다. 또는 기계 스핀들
3, 너트에서 콜릿을 제거하는 것도 매우 쉽습니다. 너트를 풀고 커터를 꺼낸 다음 너트에서 콜릿을 제거합니다.

참고
공구가 콜릿 내부에 단단히 고정되고 너트가 제대로 조여지지 않은 상태에서 스핀들을 작동(켜기)하지 마십시오.
이 간단한 예방 조치를 따르지 않으면 스핀들, 콜릿, 너트 및 기타 부품이 손상될 수 있습니다. 불행한 구경꾼.
