FET 테스트:작동 방식 및 필요할 때

FET는 회로에서 매우 중요합니다. 그러나 회로에 결함이 있는 FET를 설치하는 것은 쉽기 때문에 바람직하지 않은 결과를 초래할 수 있습니다. 다행히도 우리는 이 문제에 대한 답을 알고 있으며 필요한 것은 FET 테스트입니다.

FET는 일반적으로 출력 저항이 낮고 입력 저항이 높기 때문에 다양한 회로에서 증폭기로 작동합니다.

또한 결함이 있는 구성 요소를 설치하지 않도록 설치하기 전에 FET를 테스트하는 것이 중요합니다.

따라서 이 기사에서는 FET, JFET, MOSFET을 테스트하는 방법과 손쉬운 MOSFET 테스터 지그 회로를 구축하는 방법을 보여줍니다.

준비 되었나요? 바로 들어가 보겠습니다.

FET 테스트 방법

전원 장치의 FET 및 연속 전원 공급 및 장기간 작동이 있는 회로는 고장나서 작동 회로에 결함을 일으킬 수 있습니다. 따라서 이 트랜지스터를 테스트하는 것이 필수적인 이유는 코스를 수리하는 첫 번째 단계일 수 있기 때문입니다.

멀티미터로 FET를 테스트하는 방법

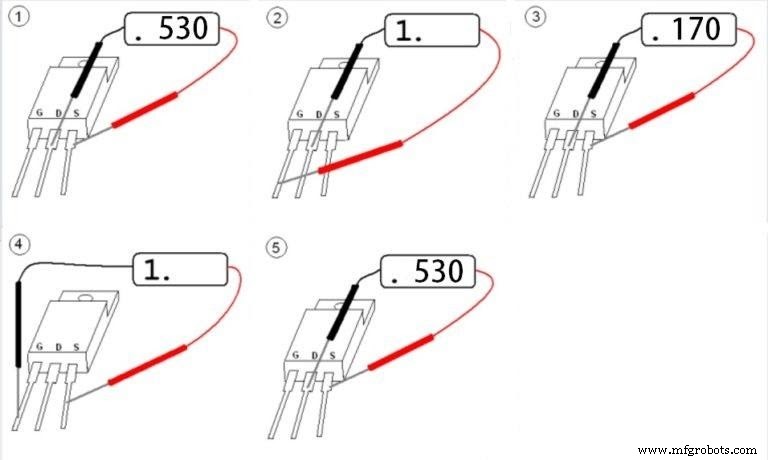

멀티미터로 FET를 올바르게 테스트하려면 아래에서 제공하는 다이어그램과 절차를 따르십시오.

출처:위키미디어 커먼즈

절차

먼저 멀티미터의 검은색 프로브를 드레인 핀(D)에 연결하고 빨간색 프로브를 소스 핀(S)에 연결합니다. 다가오는 다이오드의 전이 값을 확인해야 합니다. 이 점을 명심하십시오.

그런 다음 빨간색 프로브를 셔터 핀(G)으로 이동하여 전계 효과 트랜지스터를 부분적으로 열 수 있습니다. 이 작업을 마치면 빨간색 검사를 다시 S로 이동합니다. FET가 부분적으로 열려 있기 때문에 약간 더 작은 전환 값을 볼 수 있습니다.

이제 FET를 닫으려면 검은색 프로브를 D에서 G로 이동합니다. 그런 다음 다시 이동하면 전환 값이 첫 번째 값과 동일한 것을 볼 수 있습니다. 따라서 트랜지스터가 완전히 닫혔습니다.

또한 활성 FET 셔터(G)의 저항은 무한대와 같아야 합니다.

참고:절차는 트랜지스터의 n-채널 필드에 대한 것입니다. p-채널 영역을 테스트하려면 , 정책은 동일합니다. 그러나 프로브의 극성을 변경해야 합니다. n-채널의 경우 검은색 검사는 긍정적인 터미널이고 빨간색 검색은 부정적입니다.

FET에 연결된 작은 회로를 사용하여 테스트할 수도 있습니다. 빠르고 정확한 결과를 제공하지만 멀티미터가 있으면 필요하지 않습니다. 그러나 회로에 간섭하고 싶다면 이 방법을 시도할 수 있습니다.

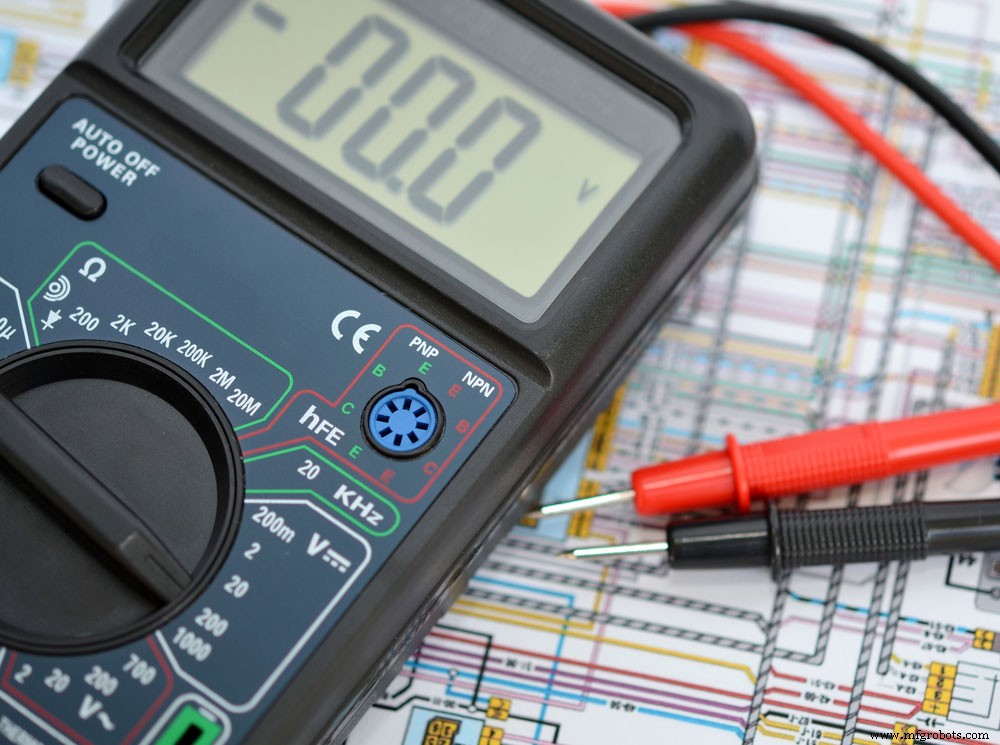

디지털 멀티미터

JFET를 테스트하는 방법

JFET 트랜지스터를 테스트하는 데 사용할 수 있는 두 가지 방법에 대해 논의합니다. 이러한 방법에는 컴포넌트 테스터로 JFET 테스트 및 멀티미터로 JFET 테스트가 포함됩니다.

구성 요소 테스터로 JFET를 테스트하는 방법

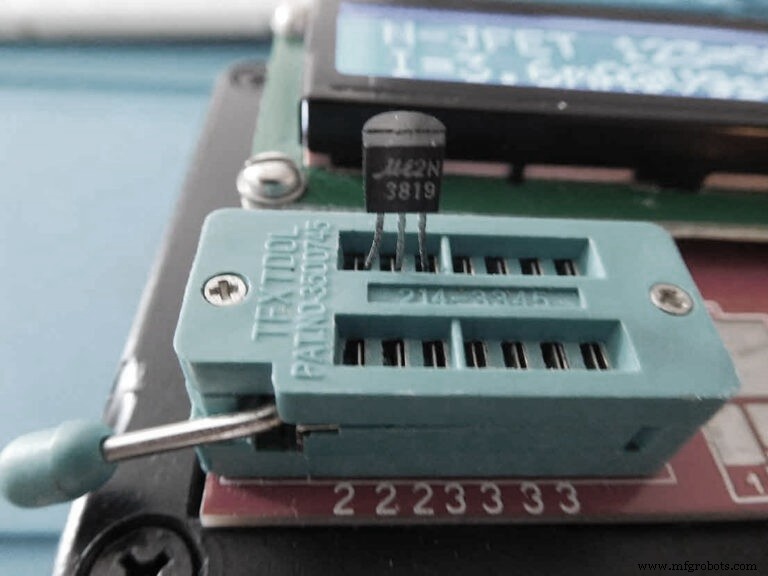

구성요소 테스터

이 방법은 멀티미터를 사용하는 것보다 더 간단하며 결과가 정확하고 빠릅니다. 이렇게 하려면 먼저 회로에서 JFET를 납땜 제거하고 구성 요소 테스터에 연결합니다. 그런 다음 레버를 사용하여 JFET를 연결하고 고정합니다. 마지막으로 버튼을 누릅니다. 정말 쉽습니다.

따라서 작동하는 JFET가 있는 경우 구성 요소 테스터가 이를 표시하고 트랜지스터의 핀에 대한 몇 가지 추가 정보를 표시합니다.

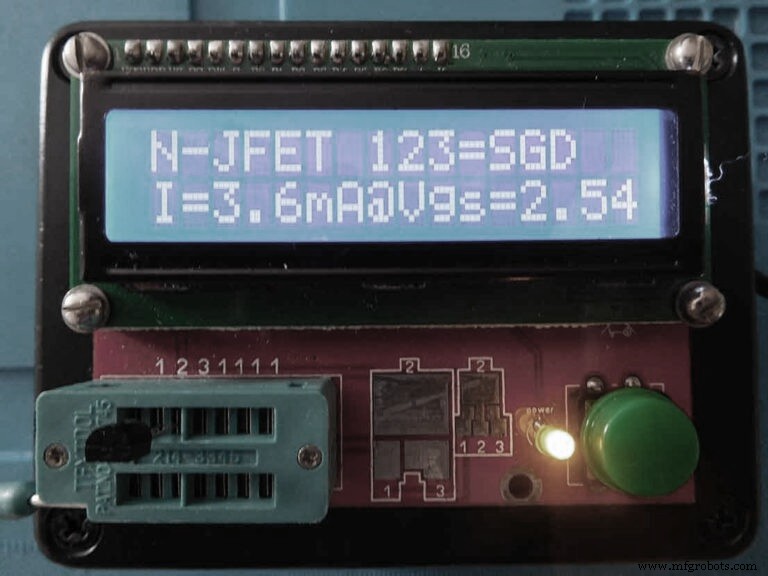

JFET 테스트 결과

멀티미터로 JFET를 테스트하는 방법

멀티미터만 사용하면 필요한 정확한 테스트 결과를 얻을 수 없습니다. 따라서 멀티미터로 JFET를 철저히 테스트하려면 장치를 켜고 끄는 작은 회로를 구축해야 합니다. 따라서 켜짐 및 꺼짐 모드를 모두 측정할 수 있습니다.

또한 핀을 알아야 합니다. 즉, 게이트, 드레인, 소스가 어떤 다리인지 알아야 합니다.

JFET 핀아웃

또한 JFET는 회로에 연결되지 않은 경우에도 켜진 상태를 유지할 수 있습니다. 따라서 테스트하기 전에 트랜지스터가 오프 모드인지 확인하십시오.

JFET가 꺼져 있다고 확신하면 이제 멀티미터를 사용하여 트랜지스터의 저항을 측정할 수 있습니다. 판독값이 정확할 수 있도록 장치를 낮은 저항 범위로 설정해야 합니다.

마지막으로 100 ~ 130ohm 범위 내에서 무언가가 표시되어야 합니다. 그러나 이것은 실제 트랜지스터에 따라 다릅니다.

그러나 판독값이 높거나 JFET가 전도되지 않는 경우 트랜지스터에 결함이 있는 것입니다.

참고:JFET를 브레드보드 또한 리드를 연결하여 작업을 더 쉽게 만듭니다.

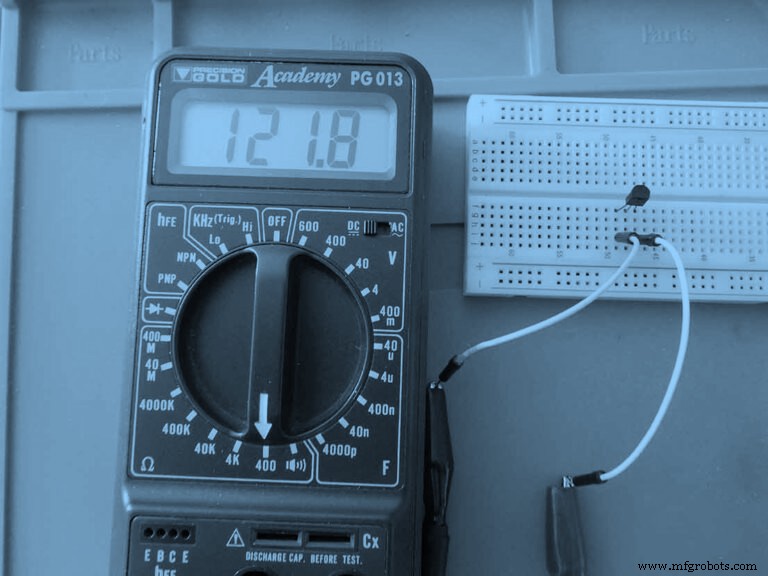

멀티미터를 사용한 JFET 테스트

MOSFET 테스트 방법

MOSFET을 회로에 설치하기 전에 항상 테스트해야 합니다. 또한 결함이 있는 전력 MOSFET을 설치하면 코스에 해로울 수 있습니다. 따라서 MOSFET 테스트에 대해 더 알고 싶다면 여기에서 읽을 수 있습니다.

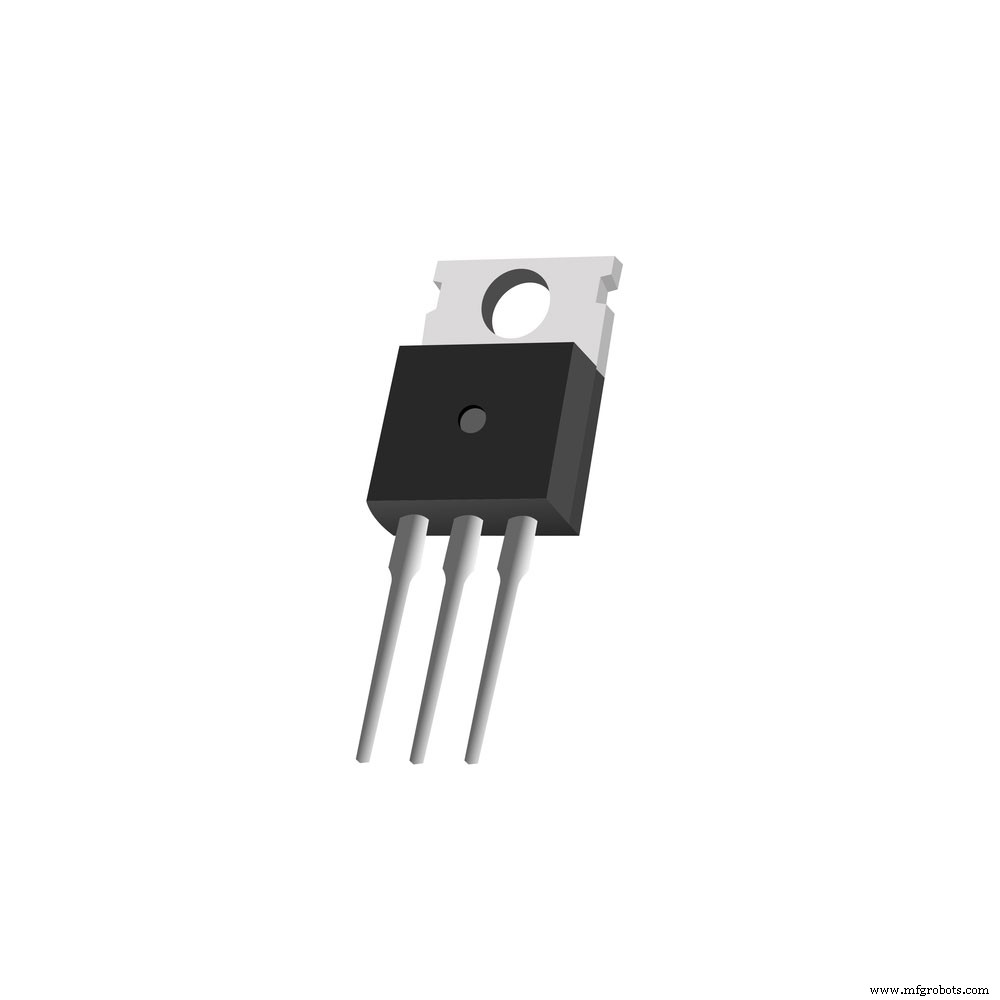

N-채널 MOSFET

간단한 MOSFET 테스터 지그 회로

학생과 기술자는 MOSFET 테스터를 널리 사용하여 트랜지스터, 솔리드 스테이트 다이오드 및 MOSFET을 측정했습니다. 이 회로를 사용하면 트랜지스터 또는 다이오드가 작동하는지 또는 결함이 있는지 알 수 있습니다. 그러나 이 테스터에서 측정한 전기 매개변수는 얻을 수 없습니다.

그 과정에서 이 회로에 필요한 구성 요소는 다음과 같습니다.

• NE555 타이머 IC(1)
• BC547 트랜지스터(1)
• 10uF 커패시터(1)
• 9V DC 배터리(1)
• 33k 및 220옴 저항기(5개)
• 배터리 클립(1)
• 1N4007 다이오드(1)
• 암컷 헤더 핀(3)
• 45W-65W 납땜 인두 및 전선(1)
• 5mm, 3.5V LED(2)
• 베로보드(1)
• 점퍼 와이어

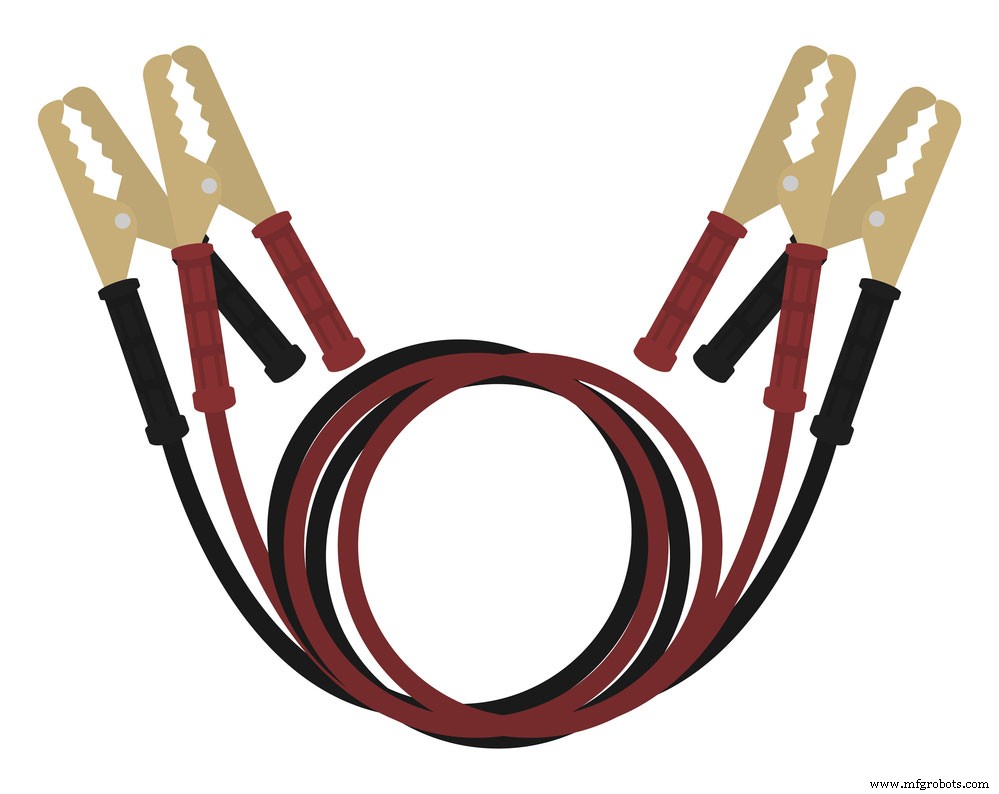

점퍼 와이어

따라야 할 단계

먼저, Veroboard를 가지고 NE555 타이머를 납땜하십시오. 그런 다음 핀 2와 3 사이에 33k ohm 저항 1개를 연결하고 Veroboard의 헤더 핀을 연결합니다. 또한 납땜하는 것을 잊지 마십시오.

다음으로 핀 3과 8 사이에 220옴 저항을 연결하고 한 1N4007 다이오드의 캐소드를 다른 핀의 애노드 핀에 클릭합니다. 또한 암 헤더 핀(수집기)을 가져와 양극-음극 접합 중 하나를 첫 번째 접합에 납땜하고 다른 모서리를 220 Ohm 저항에 연결합니다.

LED와 동일한 양극-음극 연결을 반복하고 다른 암 헤더 핀(이미터)에 연결합니다. 또한 양극의 다른 접합을 다이오드 쌍의 음극 접합에 연결합니다.

또한 다이오드 접합(양극-음극)과 기본 암 헤더 핀 사이에 220옴 저항을 연결합니다. 다음으로 핀 2와 6이 있는 10uF 커패시터의 양극 핀을 클릭하고 회로의 GND에 대한 음극을 클릭합니다. 그런 다음 암 헤더 이미터, 암 헤더 베이스 및 핀3 사이에 220 Ohm 저항을 연결합니다.

마지막으로 배터리 클립을 핀 4와 8에 연결하고 9V 배터리로 회로를 켭니다.

마무리

우리는 FET, JFET 및 MOSFET을 회로에 사용하기 전에 테스트하는 것이 얼마나 중요한지 언급했습니다. 코스에 형편없는 트랜지스터를 추가하면 회로에 많은 손상을 줄 수 있습니다.

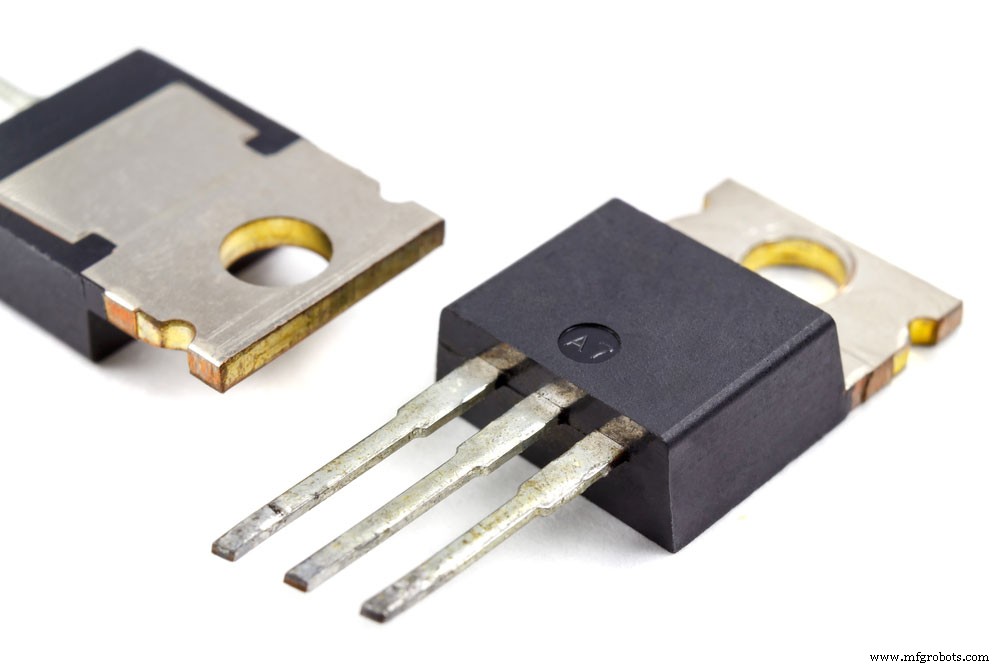

전력 트랜지스터

이 기사를 마무리하기 전에 FET를 테스트할 때 알아야 할 몇 가지 팁이 있습니다. 먼저 멀티미터의 다양한 저항을 확인하여 추가 회로가 필요하지 않은지 확인합니다. 게이트에서 소스로의 JFET의 경우 멀티미터가 두 프로브 모두에서 낮은 저항을 나타내면 매우 정확하지 않습니다.

마지막으로 드레인에서 소스까지의 MOSFET 측정은 저항이 무한해야 하며 저항이 낮다는 것은 MOSFET에 결함이 있음을 의미합니다. 질문이 있으신가요? 저희에게 연락해 주시면 최대한 빠른 시간 내에 답변해 드리겠습니다. 도움이 되었으면 합니다.
