(포텐셔미터 회로 기호)
포텐셔미터(포트, 팟미터라고도 함)는 저항값을 수동으로 조절해 전류 흐름을 제어하는 3단자 가변 저항입니다. 전압 분배기로 가변 출력 전압을 얻습니다.
일반적인 포텐셔미터는 저항체, 와이퍼(슬라이더), 샤프트 3단자로 구성됩니다. 저항 소재는 세라믹과 금속 입자(탄소 합성 등)를 시멘트 결합해 서멧(Cermet)을 만듭니다.
포텐셔미터는 슬라이딩 구간과 비슬라이딩 구간 두 부분으로 나뉩니다. 와이퍼는 와이어와 함께 움직이는 슬라이딩 접점입니다. 와이퍼는 회전 운동, 병진 운동, 또는 둘 다로 움직일 수 있습니다.
저항체(트랙) 양끝에 두 단자가 연결되고, 세 번째 단자가 슬라이딩 접점에 연결돼 가변 저항을 제어합니다. 경사진 저항체와 평평한 저항체 모두 사용 가능. 경사형이면 와이퍼 운동이 선형, 평면형이면 회전 운동입니다.
슬라이딩 접점을 저항 스트립 위로 움직여 저항을 0에서 정해진 상한까지 변경합니다. 옴의 법칙에 따라 저항 변화 → 전류 변화 → 저항체 양단 전압 변화로 이어집니다.

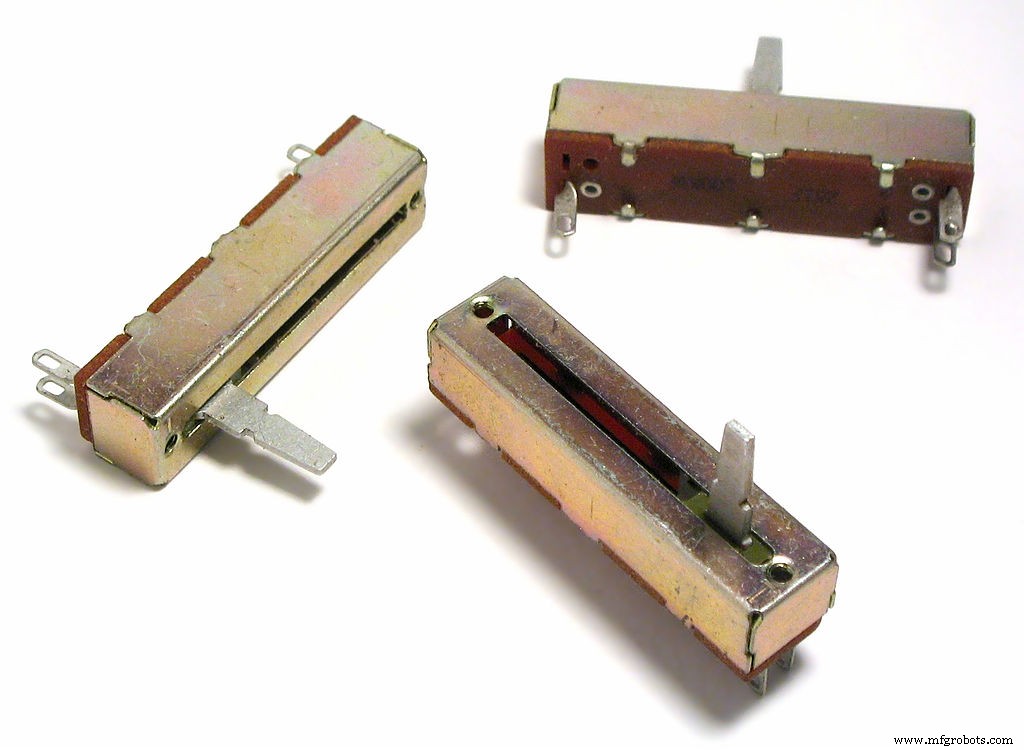

(슬라이드 포텐셔미터)
저항 스트립 기하학에 따라 두 가지로 나뉩니다.
하나는 호(弧) 모양 저항 스트립, 다른 하나는 직선상으로 슬라이딩하는 와이퍼를 가집니다.
전자 회로의 특정 부분에 공급 전압을 조절하는 데 주로 쓰입니다. 라디오 트랜지스터의 볼륨 컨트롤러가 대표적 예로, 회전 노브로 오디오 장비의 앰프 전원 공급을 조절합니다.
두 단자 사이에 반원형 반저항체를 배치하고, 회전 노브가 달린 슬라이딩 접점으로 센터 핀을 저항체에 연결합니다. 노브 회전 → 슬라이딩 접점 이동 → 슬라이딩 접점과 저항체 끝단 사이에서 가변 출력 전압 획득. 변전소 배터리 충전기에서 충전 전압 조절용 팟으로도 쓰입니다.
회전형 포텐셔미터는 전압을 부드럽게 제어하는 데 흔히 쓰이며, 그 외 용도도 많습니다.
회전형과 동일하지만 슬라이딩 접점이 회전이 아닌 직선으로 움직입니다. '오디오 테이퍼(Audio Taper)'라고도 부릅니다. 직선 저항체가 전압원 양끝에 연결되고, 트랙을 통해 슬라이딩 접점이 저항체에 부착. 슬라이딩 접점 한 단자는 입력 회로, 저항체 다른 단자는 출력 회로에 연결.
일상생활에서 회로 분기 전압 측정, 배터리 셀 내부 저항 측정, 표준 전지와 배터리 셀 비교, 음악·사운드 믹싱 시스템 밸런스 조절 등에 쓰입니다.

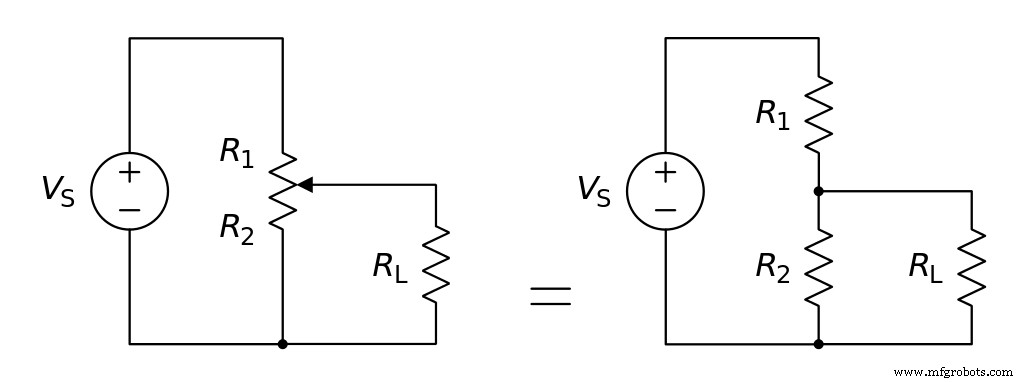

(저항 소자를 가진 포텐셔미터, 등가 고정 저항 표시)
3단자를 전기 회로에 연결해 출력을 제어합니다. 한 단자는 와이퍼에, 두 고정 단자는 슬라이딩 접점 이동 시 일정한 저항을 형성하는 저항체 양끝에 연결됩니다. 포텐셔미터는 저항기 양단에 전압을 인가합니다. 슬라이딩 접점과 고정 접점 사이의 전압 강하를 보면 출력 전압을 계산할 수 있습니다.
포텐셔미터를 전압 분배기로 쓸 수도 있습니다. 보통 3핀 모두 연결해 전압 분배기로 동작시키며, 이때 와이퍼 위치가 출력 전압을 결정합니다.
슬라이딩 접점 위치와 저항의 관계. 대다수 가변 저항에서 상대 위치와 저항 비율은 선형입니다. 예: 슬라이딩 접점이 중간 위치면 가변 저항은 최대값의 절반. 비선형 로그 테이퍼는 오디오 볼륨 제어 등 일상 기기에서 흔히 쓰입니다. 로그 테이퍼 포텐셔미터로 큰 소리→작은 소리(또는 그 반대) 전환이 더 부드럽습니다. 모터라이즈드 팟이 주로 이 용도를 담당합니다.
포텐셔미터 선택 시 최대 저항값을 고려하세요. 제조사는 최대 저항을 표시하기 위해 마킹 코드를 사용합니다. 예: '100K' 마킹 = 최대 100kΩ.
저항 변경을 일정 정도만 조절할 수 있습니다. 포텐셔미터의 해상도는 저항 변경 최소 단위입니다. 예: 저항 20kΩ, 해상도 0.5 → 최소 저항 변화 0.5Ω, 값은 0.5, 1.5, 2.5Ω... 식으로 변함.
3단자 각각에 저저항 금속 접점이 있습니다. 와이퍼가 이 영역에 진입하거나 벗어날 때 저항이 급변하는데, 이를 홉온 홉오프 저항이라 합니다.

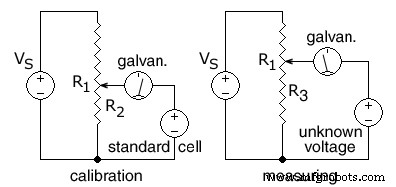

(포텐셔미터 캘리브레이션 후 미지 전압 측정. R1은 전체 저항선의 저항.)
포텐셔미터는 본질적으로 가변 전압 분배기지만, 다양한 산업과 응용 분야에서 쓰입니다.
포텐셔미터는 일상적으로 쓰는 여러 액티브 기기에 탑재됩니다. 회전형/직선형 등 종류가 다양하며, 일반적으로 저항체, 와이퍼, 샤프트 3단자로 구성됩니다.
