화학 공장 안전에 릴리프 밸브가 필수적인 이유

릴리프 밸브로 화학 공장 안전을 강화하는 방법

Shaji Arumpanayil, 제품 관리자, Swagelok

화학 플랜트 및 정제소의 최신 유체 시스템은 여러 가지 중요한 기능을 수행하기 위해 다양한 방향으로 분기되는 수많은 작은 구멍 튜브와 함께 방대할 수 있습니다.

이러한 복잡성으로 인해 예상치 못한 장소에서 안전 위협이 발생할 가능성이 있습니다. 그리고 공장 관리자와 운영자가 이러한 복잡한 시스템의 모든 부분을 항상 모니터링할 수는 없기 때문에 화학 공장 안전을 유지하려면 사전에 특정 설계 선택이 필수적입니다.

이러한 선택 중 하나는 유체 시스템 내의 중요한 지점에 압력 릴리프 밸브를 포함하는 것입니다. 폭발, 장비 손상 또는 시스템 고장으로 이어질 수 있는 과도한 압력을 배출함으로써 릴리프 밸브는 실제로 유체 시스템 및 전체 화학 플랜트 안전의 매우 중요한 부분 중 하나입니다.

안전한 작동을 위해 안전 밸브가 필수적인 이유

다양한 중요 유체 시스템 내에서 설정 압력을 유지하는 것은 작동 효율성과 안전 모두의 핵심입니다. 압력 조절기는 시스템 전체에 걸쳐 정확한 압력을 유지하는 데 가장 일반적으로 책임이 있습니다. 그러나 화학 공장과 정제소는 고압 또는 잠재적으로 위험한 유체를 다루는 경우가 많고 우발적인 압력 변화가 예기치 않게 발생할 수 있기 때문에 안전 조치를 통합하는 것이 중요합니다.

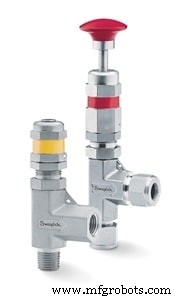

릴리프 밸브는 유체 시스템 설계에 포함되어야 하는 안전 장치 중 하나입니다. 실제로 릴리프 밸브는 최대 허용 압력으로 설정됩니다. 밸브가 시스템 내에서 더 높은 압력을 감지하면 밸브가 열리고 초과 압력이 빠져나갈 수 있습니다. 시스템 매체가 유독한 경우 탈출 압력이 포착되거나 안전할 때 대기 중으로 누출될 수 있습니다.

릴리프 밸브가 활성화될 수 있는 이유

대규모 유체 시스템의 복잡성으로 인해 과압으로 이어질 수 있는 조건은 광범위하고 다양합니다. 그러나 몇 가지 광범위한 범주로 그룹화할 수 있습니다.

절차상의 오류. 사람들이 화학 유체 시스템을 작동하는 책임이 있기 때문에 이러한 시스템은 본질적으로 일반적인 인적 오류의 대상이 됩니다. 기술자가 시스템에서 잘못된 밸브를 열어 압력이 다운스트림으로 상승했을 수 있습니다. 시스템 조건이 부적절하게 보정되었을 수 있습니다. 일상적인 유체 시스템 유지 관리 중에 잘못된 유형의 압력 조절기가 설치되었을 수 있습니다. 강력한 유체 시스템 교육은 이러한 문제가 발생하는 것을 방지하는 데 도움이 될 수 있지만 작동 오류가 발생할 경우 릴리프 밸브를 통합하는 것이 여전히 중요합니다.

부품 마모. 유체 시스템 구성 요소는 시간이 지남에 따라 자연스럽게 마모됩니다. 특히 공격적인 화학 물질을 처리하는 유체 시스템에서 올바른 재료 합금을 선택하지 않으면 부식으로 인해 조기 마모가 발생할 수 있습니다. 어떤 경우든 구성 요소가 마모되면 압력 제어가 손상될 수 있으므로 화학 공장 안전을 위해 릴리프 밸브가 필요합니다.

오염. 압력 조절기는 압력을 원하는 수준으로 안정적으로 낮출 수 있지만 더럽거나 오염된 유체는 성능을 저하시킬 수 있습니다. 미립자는 조절기의 밀봉을 손상시켜 원치 않는 압력이 시트를 지나도록 하여 다운스트림 압력을 상승시킬 가능성이 있습니다. 여기서 릴리프 밸브는 원치 않는 압력을 배출할 수 있습니다.

전원 손실. 일부 유체 시스템은 작동 또는 압력 제어를 위해 특정 구성 요소의 전자 제어에 의존할 수 있습니다. 시스템에 예기치 않은 전력 손실이 발생하여 특정 구성 요소가 의도한 대로 작동하는 능력이 저하되는 경우 릴리프 밸브가 과압 관리에 도움이 됩니다.

릴리프 밸브를 설치해야 하는 위치

화학 공장의 안전을 유지하려면 일반적으로 릴리프 밸브를 다음 애플리케이션에 설치해야 합니다.

고압 시스템. 특정 psi를 초과하는 유체 시스템 애플리케이션에서 릴리프 밸브는 잠재적인 사고를 예방하는 데 도움이 되는 필수 안전 요소입니다. 이러한 응용 분야에 고품질 소구경 튜브 피팅을 선택하는 것은 과압의 잠재적 위험으로부터 보호하는 좋은 방법이지만 릴리프 밸브는 고압 응용 분야에 대한 좋은 보조 안전 조치입니다.

독성 유체 또는 화학 응용 프로그램. 누출되는 시스템 매체가 즉각적인 플랜트 안전 위협(예:독성 또는 유해 화학물질)을 유발할 수 있는 애플리케이션에서 릴리프 밸브는 필수적인 안전 조치입니다. 이러한 응용 분야에서 과압이 발생하는 경우 배출된 압력과 매체를 대기로 방출하는 대신 이를 포착하도록 릴리프 밸브를 설정할 수 있습니다. 그런 다음 유출된 유체를 안전하게 폐기할 수 있습니다.

민감한 장비. 압력 릴리프 밸브가 수행할 수 있는 가장 중요한 역할 중 하나는 민감한 분석 장비를 과압으로부터 보호하는 것입니다. 온라인 분석기를 포함한 값비싼 시스템은 정격보다 높은 압력을 받으면 쉽게 손상될 수 있습니다. 이는 분석기가 주요 프로세스에서 직접 유체를 샘플링하기 위해 배포되기 때문에 특히 중요합니다. 최적의 레귤레이터는 유체가 분석기로 전달될 때까지 주 프로세스에서 압력이 충분히 감소되도록 적절한 정격 및 설정된 릴리프 밸브와 쌍을 이루어야 합니다.

화학 공장 안전을 위한 시스템 설계 최적화 방법

산업용 유체 시스템 내의 적절한 위치에 압력 릴리프 밸브를 통합하는 것은 화학 공장 안전을 개선하는 좋은 방법이며 초기 시스템 설계 중에 고려해야 합니다. 또한 안전한 작동을 염두에 두고 시스템을 설계하고 구축할 수 있는 다른 많은 방법이 있습니다. 튜브 피팅 혼합 방지, 시스템 전체의 불필요한 복잡성 제거, 진동과 같은 작동 요소 고려와 같은 간단한 팁은 보다 안전하고 안정적인 시스템에 기여할 수 있습니다.

Swagelok의 유체 시스템 설계 전문가는 수십 년 동안 화학 및 정제 산업의 고객이 보다 안전한 시스템을 구축하도록 도왔습니다. 화학 공장의 안전을 개선할 새로운 방법을 찾고 있다면 당사의 화학 처리 애플리케이션 전문 지식을 활용하여 가장 까다로운 환경에서도 모든 시스템이 안정적으로 작동하도록 하십시오. 공장의 안전을 개선하는 데 도움이 될 수 있는 방법에 대해 자세히 알아보려면 현지 Swagelok 판매 및 서비스 센터에 문의하십시오.
