정밀 부품 제조를 위한 올바른 드릴 비트 선택 가이드

드릴 비트는 제품과 재료에 구멍을 뚫는 특수 공구입니다. 다양한 형태, 크기, 치수, 설계 등으로 제공됩니다. 그 결과 다양한 유형의 드릴 비트가 있으며, 각각 고유한 용도를 가지고 있습니다.

드릴 비트 유형이 다양하고 용도가 각각 다르기 때문에 올바른 것을 선택하는 것이 어려울 수 있습니다. 이에 이 글에서는 부품 제조에서 다양한 드릴 비트 유형과 그 용도를 소개합니다.

드릴 비트란?

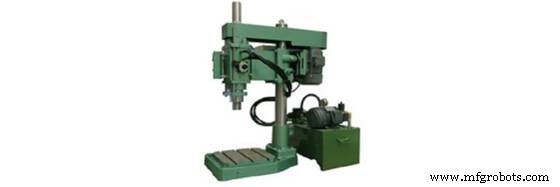

드릴 비트는 드릴/드릴링 기계에 부착되는 절삭 공구로, 날카로운 절삭 점이 있어 재료나 제품에 구멍을 낼 수 있습니다. 드릴링과 보링에 사용되는 중요한 구성요소입니다.

드릴 비트의 구성요소

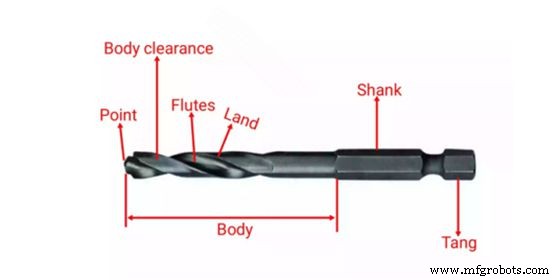

모든 유형의 드릴 비트는 고유하지만, 약간의 차이를 제외하면 동일한 부품으로 구성됩니다. 부품 제조에 사용되는 모든 유형의 드릴 비트에 공통적인 부품은 다음과 같습니다.

• 본체(Body): 생크와 포인트 사이의 드릴 비트 부분
• 포인트(Point): 180°에 위치한 드릴 비트의 끝부분으로 원뿔 모양입니다.
• 생크(Shank): 드릴에 장착되는 드릴 비트 부분
• 탱(Tang): 드릴링 기계의 스핀들에 장착되는 생크의 가장 바깥쪽 부분
• 플루트(Flutes): 드릴 비트 본체에 나선형, 헬리컬 또는 직선으로 만들어진 홈입니다. 절삭 날을 가지고 있으며, 칩을 말아서 쉽게 배출되게 하고 냉각수 유입을 허용합니다.
• 랜드(Land): 마진이라고도 하며, 플루트가 있는 본체 부분
• 바디 클리어런스(Body Clearance): 드릴 비트보다 직경이 작은 본체 부분입니다. 드릴과 구멍 사이의 마찰을 줄이는 기능을 합니다.
• 웹(Web): 두 플루트를 분리하는 부분
• 넥(Neck): 생크와 본체를 연결하는 부분

드릴 비트의 유형

부품 제조에는 다양한 유형의 드릴 비트가 사용되며, 크게 두 가지 주요 범주로 분류됩니다: 코팅과 공작물 재료. 각 범주를 구성하는 다양한 드릴 비트를 소개합니다.

범주 #1: 코팅 드릴 비트 유형

코팅은 부품에 더 나은 기능적 또는 미적 가치를 부여하기 위해 적용되는 재료로, 드릴 비트의 주요 범주 중 하나입니다. 이 범주에 속하는 드릴 비트 유형은 다음과 같습니다.

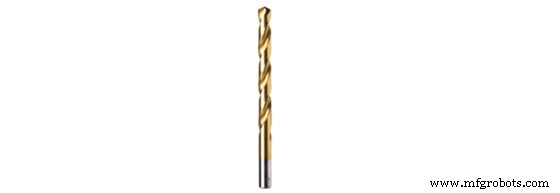

1.1 질화 티타늄(TiN) 드릴 비트

질화 티타늄으로 코팅된 드릴 비트는 단단하고 빠르며 수명이 길고, 단단한 금속과 부드러운 금속 드릴링에 모두 적합합니다. 이러한 특성 덕분에 광범위한 산업 용도로 사용됩니다. 단점은 절삭 날을 잃으면 코팅을 다시 입히지 않는 한 복원할 수 없다는 것입니다.

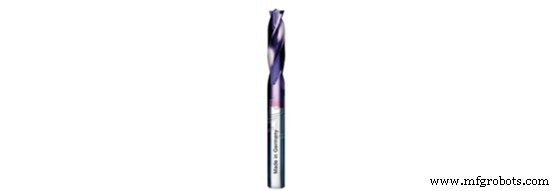

1.2 탄질화 티타늄(TiCN) 드릴 비트

이 드릴 비트는 질화 티타늄 드릴 비트와 유사합니다. 따라서 미끄러움이 특징이며 푸르스름하거나 보라색을 띱니다. 그러나 경도가 향상되었습니다. 결과적으로 단단한 재료를 뚫는 데 주로 사용됩니다.

1.3 질화 티타늄 알루미늄(TiAlN) 드릴 비트

질화 티타늄 알루미늄으로 코팅된 드릴 비트는 높은 안정성을 가지며 고온에서 스테인리스강, 강철 및 기타 재료 드릴링에 적합합니다. 그러나 알루미늄 드릴링에는 적합하지 않습니다.

1.4 흑색 산화물(Black Oxide) 드릴 비트

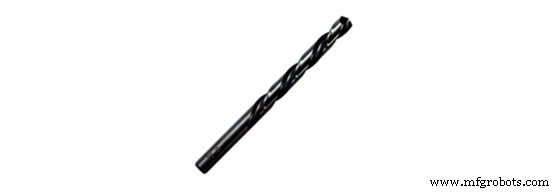

흑색 산화물은 고속강에 적용되는 저렴한 코팅입니다. 드릴 비트를 내열성, 녹 및 부식 방지, 무마찰 상태로 만듭니다. 마찰이 줄어들어 드릴링이 더 쉬워집니다. 흑색 산화물 드릴 비트는 강철, PVC, 아크릴, 단풍나무, 나일론 등에 적합하며 최고의 범용 드릴 비트로 간주됩니다.

1.5 다이아몬드 드릴 비트

다이아몬드로 코팅된 드릴 비트는 이 범주에서 가장 높은 경도를 가집니다. 결과적으로 금속과 같은 단단한 재료 드릴링에 적합합니다. 또한 매우 정확하며 유리, 바다 유리 등의 재료에 적합합니다.

범주 #2: 공작물 재료별 드릴 비트 유형

많은 유형의 드릴 비트가 구멍을 낼 수 있는 재료에 따라 분류됩니다. 이 범주에는 범용, 금속, 목재, 기타의 네 가지 일반적인 하위 범주가 있습니다. 각 하위 범주별 드릴 비트 유형과 용도는 다음과 같습니다.

2.1 범용 공작물용 드릴 비트

이 하위 범주에 속하는 드릴 비트는 모든 재료에 적합합니다. 부품 제조에 사용되는 네 가지 일반적인 범용 드릴 비트가 있습니다.

트위스트 드릴 비트(Twist Drill Bit)

이 드릴 비트는 원통형 생크와 헬리컬 플루트를 특징으로 합니다. 결과적으로 코르크스크류와 유사하여 빠르고 정확하게 드릴링할 수 있습니다. 헬리컬 플루트는 작업 중 구멍에서 발생하는 먼지를 제어하는 기능이 있습니다.

트위스트 드릴 비트는 가장 일반적인 드릴 비트로 목재와 벽에 구멍을 뚫는 데 광범위한 산업 용도로 사용됩니다.

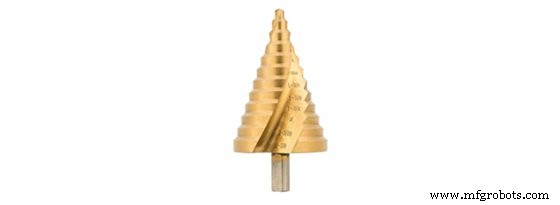

스텝 드릴 비트(Step Drill Bit)

스텝 드릴 비트는 주문 제작되며 원뿔 모양과 직선 또는 각진 러닝 플루트를 가집니다. 플루트는 드릴링 중 칩이 배출되도록 합니다.

스텝 드릴 비트는 알루미늄과 같은 부드러운 재료 드릴링에 적합합니다. 또한 주문 제작되기 때문에 비쌉니다.

유니비트(Unibits)

스텝 드릴 비트와 유사하지만 직선 러닝 플루트를 가집니다. 이 설계는 구멍 확장에 적용 가능하며, 스텝 드릴 비트처럼 드릴링 중 칩의 효율적인 배출을 보장합니다. 유니비트는 판금 가공과 합판과 같은 부드러운 재료 드릴링에 널리 사용됩니다.

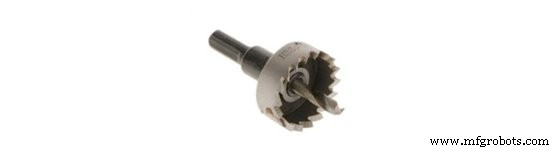

홀쏘 드릴 비트(Hole Saw Drill Bit)

홀쏘는 가장자리에 톱니가 있는 짧은 개방형 실린더 형태의 드릴 비트입니다. 목재와 판금 같은 얇은 재료를 뚫는 데 사용됩니다.

2.2 금속 공작물용 드릴 비트

이 하위 범주에 속하는 드릴 비트는 금속 재료 가공에 적합합니다. 부품 제조에 사용되는 일반적인 것들은 다음과 같습니다.

센터 및 스포팅 드릴 비트(Center and Spotting Drill Bit)

슬로컴 드릴 비트로도 알려진 이 공구는 공작물에 시작 구멍이나 원뿔형 들여쓰기를 만드는 데 적합합니다.

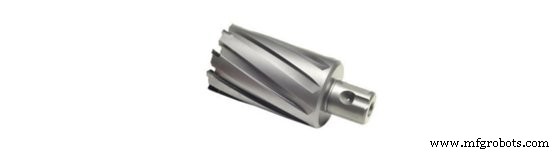

코어 드릴 비트(Core Drill Bit)

코어 드릴 비트는 절삭 점이 없고 3~4개의 플루트를 가집니다. 따라서 이미 뚫린 구멍에 드릴링하는 데 적합합니다.

이젝터 드릴 비트(Ejector Drill Bit)

이젝터 드릴 비트는 독특한 설계를 가집니다. 튜브 안의 튜브와 유사하며 카바이드 드릴 비트 팁을 가집니다. 직경 19~102mm의 깊은 구멍을 만드는 데 적합합니다.

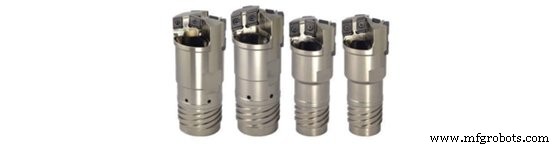

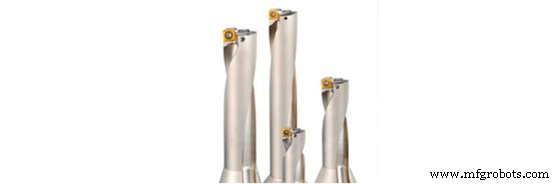

인덱서블 드릴 비트(Indexable Drill Bit)

카바이드나 세라믹으로 만들어진 비싼 드릴 비트이며 CNC 드릴링에서 더 두드러집니다. 내마모성이 있으며 긴 수명을 위한 다중 냉각수 채널을 가집니다. 직경의 약 5배 되는 구멍을 절삭하는 데 적합하며 드릴링 공정 속도 향상으로 인해 선호됩니다.

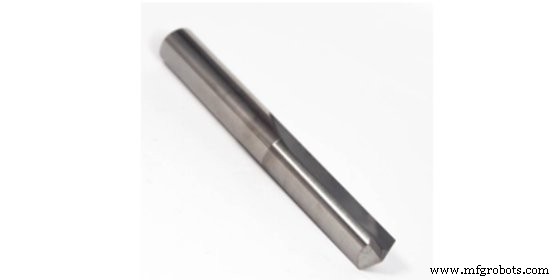

스트레이트 플루트 드릴 비트(Straight Fluted Drill Bit)

트위스트 드릴 비트와 유사하지만 평행한 러닝 플루트를 가집니다. 평행한 플루트 때문에 드릴링 중 칩이 튀어나오지 않습니다. 결과적으로 산업 용도에 제한이 있습니다. 그러나 황동, 구리 등 부드러운 재료 드릴링에 적합하며 사용이 쉽습니다.

이 하위 범주의 기타 드릴 비트로는 카운터싱크, 이젝터, 레프트핸드, 메탈 스페이드가 있습니다.

2.3 목재 공작물용 드릴 비트

이 하위 범주에 속하는 드릴 비트는 목재 가공에 적합합니다. 부품 제조에 사용되는 일반적인 것들은 다음과 같습니다.

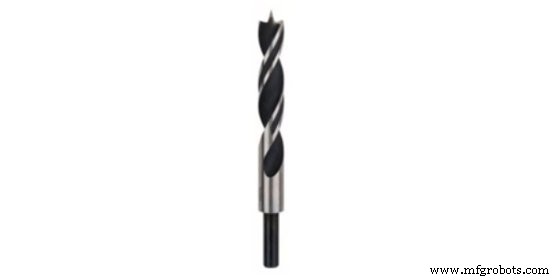

브래드 포인트 드릴 비트(Brad Point Drill Bit)

브래드 포인트 드릴 비트는 고무 코르크를 가지고 있어 일정 깊이까지 정확도를 돕습니다. 결과적으로 높은 정확도의 구멍이 필요한 재료 드릴링에 적합하며 3~16mm 직경으로 제공됩니다. 목재와 부드러운 플라스틱에 적합합니다.

센터 드릴 비트(Center Drill Bit)

센터 드릴 비트는 테이퍼진 나사산 비트 팁을 가집니다. 목재 작업에 중요한 드릴 비트이며, 돌려서 목재에 구멍을 뚫는 방식입니다. 주로 연강으로 제작되며 수공구로 이상적입니다.

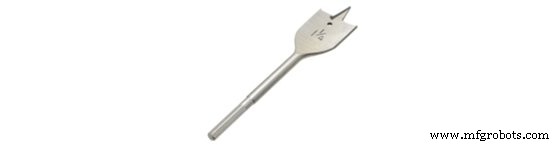

우드 스페이드 드릴 비트(Wood Spade Drill Bit)

이 드릴 비트는 긴 생크를 가지지만 헤드가 스페이드 모양이며 니들 비트 팁을 가집니다. 6~36mm 직경으로 제공되며 목재의 거친 보링에 적합합니다.

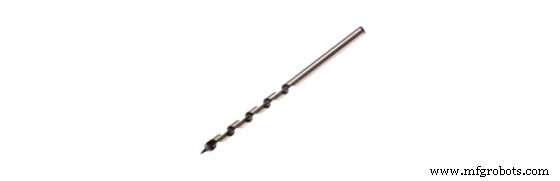

오거 드릴 비트(Auger Drill Bit)

이 드릴 비트는 단단하고 마른 목재에 구멍을 냅니다. 특수 설계 덕분에 두꺼운 목재를 뚫을 때 너무 많은 압력을 가할 필요가 없습니다.

이 범주의 기타 드릴 비트 유형으로는 김렛, 스푼, 힌지 싱커가 있습니다.

2.4 기타 재료용 드릴 비트

이 하위 범주에 속하는 드릴 비트는 돌, 콘크리트, 세라믹 등 기타 재료 가공에 적합합니다. 부품 제조에 사용되는 일반적인 것들은 다음과 같습니다.

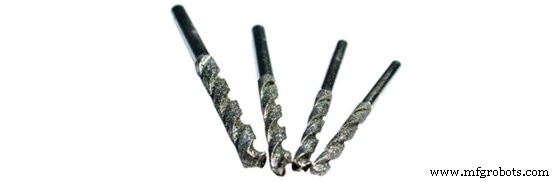

다이아몬드 드릴 비트(Diamond Drill Bit)

이 드릴 비트는 라우터와 드릴 비트의 조합으로만 작동하도록 설계되었습니다. 금속 세그먼트에 다이아몬드가 박힌 강철 쉘을 가집니다. 여러 재료를 절단하는 데 적합하지만 상대적으로 낮은 속도로 작동합니다.

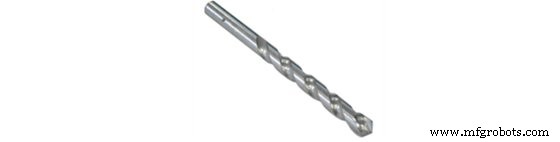

메이슨리 드릴 비트(Masonry Drill Bit)

콘크리트나 돌에 구멍을 내는 데 흔히 사용됩니다. 그러나 뚫는 재료가 단단하기 때문에 자주 교체해야 합니다.

글라스 드릴 비트(Glass Drill Bit)

글라스 비트는 높은 온도를 발생시킵니다. 결과적으로 수명이 짧습니다. 그러나 저속에서 구멍을 뚫는 데 사용할 수 있습니다.

드릴 비트 제작에 사용되는 재료

다양한 드릴 비트 유형을 만드는 데 여러 재료가 사용됩니다. 각 드릴 비트는 재료의 고유한 기계적 특성에 기반한 고유한 특성을 가지며, 결과적으로 고유한 용도를 가집니다. 재료에 따른 일반적인 드릴 비트 유형은 다음과 같습니다.

고속강(High-Speed Steel, HSS)

고속강은 텅스텐, 크롬, 탄소, 바나듐으로 구성됩니다. 결과적으로 이 드릴 비트는 더 높은 경도, 강도, 내마모성, 내열성을 가집니다. 고속으로 드릴링할 수 있는 능력 때문에 고속강이라는 별명이 붙었습니다. 금속과 경목 드릴링에 적합합니다.

탄소강(Carbon Steel)

탄소강 드릴 비트는 함유된 탄소량에 따라 저탄소강과 고탄소강으로 나뉩니다.

저탄소강 드릴 비트는 날을 잘 유지하지 못하므로 연목, 플라스틱 및 기타 부드러운 재료 작업에 적합합니다.

고탄소강 드릴 비트는 재료의 열처리 및 경화 공정 덕분에 내구성이 더 높습니다. 저탄소강과 달리 경목, 금속, 플라스틱 드릴링에 적합합니다. 그러나 과열 시 절삭 날을 잃을 수 있습니다.

코발트 강 합금(Cobalt Steel Alloy)

코발트 강 합금은 약 5~8%의 코발트 블렌드를 포함하여 단단하고 내열성이며 취성이 있습니다. 결과적으로 스테인리스강 및 기타 단단한 재료 드릴링에 적합합니다.

텅스텐 카바이드(Tungsten Carbide)

이 드릴 비트는 극한의 경도로 알려진 텅스텐 카바이드에서 나옵니다. 결과적으로 비싸지만 거의 모든 재료와 호환됩니다. 그러나 높은 비용 때문에 대부분 드릴 비트 팁에만 설계되어 있습니다.

다결정 다이아몬드(Polycrystalline Diamond, PCD)

드릴 비트 재료는 텅스텐 카바이드의 소결 질량에 결합된 다이아몬드 입자로 만들어집니다. 결과적으로 이 재료로 만든 드릴 비트가 가장 단단합니다. 그럼에도 불구하고 광범위한 용도가 있으며 모든 재료에 적합합니다. 그러나 높은 비용이 산업용 사용을 제한합니다.

올바른 드릴 비트 선택 방법

시장에 수많은 드릴 비트가 있어 올바른 것을 선택하기 어려울 수 있습니다. 그러나 아래 힌트를 사용하여 시장의 다양한 드릴 비트 중에서 올바른 드릴 비트를 선택할 수 있습니다.

올바른 재료로 만든 드릴 비트 선택

드릴 비트 재료는 올바른 드릴 비트 유형 선택에 중요합니다. 모든 재료가 고유한 경도와 기계적 특성을 가지기 때문입니다. 예를 들어 고속강은 유리섬유, PVC, 알루미늄, 목재를 뚫을 수 있는 반면 코발트 드릴 비트는 매우 단단하고 열을 더 빨리 분산시킵니다.

드릴 비트 코팅 고려

코팅은 드릴 비트의 기능적, 미적 가치를 향상시킬 수 있으므로 중요합니다. 예를 들어 고속강 드릴 비트가 질화 티타늄으로 코팅되면 매우 단단해져 단단한 재료 드릴링 적합성이 높아집니다. 따라서 단단한 재료를 뚫고 코팅된 드릴 비트가 필요하다면 이들의 특성을 확인해 보세요.

공작물 재료

공작물은 금속, 목재, 돌, 세라믹 또는 기타 재료로 만들어집니다. 각각 고유한 특성을 가지므로 올바른 드릴 비트를 선택해야 합니다. 예를 들어 금속 재료로 만든 공작물에는 트위스트 및 스텝 드릴 비트 같은 범용 드릴 비트나 스트레이트 플루트 드릴 비트를 사용할 수 있습니다. 또 다른 예로 목재에는 오거와 스페이드 드릴 비트를 사용합니다. 선택하기 전에 드릴 비트의 용도를 확실히 아세요.

드릴 비트의 형상/사양

드릴 비트의 형상과 치수에 대해 몇 가지 고려해야 할 사항이 있습니다.

웹(Web) 두께

올바른 드릴 비트는 드릴링 공정 중 파손을 방지하기에 충분히 두꺼워야 합니다. 따라서 중장비 형상에 더 많은 비용을 투자하는 것을 고려해야 합니다.

길이(Length)

짧은 드릴 비트가 더 강직하며 더 높은 정밀도를 제공합니다. 긴 드릴 비트를 사용해야만 한다면 플루트 길이가 짧은 것, 즉 드릴 직경의 2배 이하인지 확인하세요. 플루트 길이가 긴 긴 드릴 비트는 안정성이 낮고 절삭 경향이 있습니다.

드릴 포인트 각도(Drill Point Angle)

두 가지 일반적인 드릴 포인트 각도는 118°와 135°입니다. 한편 118° 드릴 포인트 각도의 드릴 비트는 연강, 알루미늄 같은 부드러운 재료에 적합합니다. 다른 한편 135° 드릴 포인트 각도의 드릴 비트는 단단한 재료 드릴링에 적합합니다.

헬릭스 각도/나선 각도(Helix Angle/Spiral Angle)

드릴링에 사용되는 많은 헬릭스 각도가 있으며, 일반적인 것들은 10~29°, 19~40°, 27~45°입니다.

• 19~40° 헬릭스 각도의 드릴은 주요 용도에 적합한 일반적인 것입니다.
• 10~29° 헬릭스 각도의 드릴은 알루미늄으로 만든 단단한 재료에 적합하며 더 나은 칩 배출, 파단 저항, 날 강도를 가집니다.
• 27~45° 헬릭스 각도의 드릴은 스테인리스강과 같이 저토크와 절삭 저항이 필요한 가장 단단한 재료에 적합합니다.

드릴 비트 크기

분수 인치, 와이어 게이지 및 문자, 미터법 드릴 비트 크기 등 다양한 표준 크기가 있습니다. 적절한 드릴 비트 크기 차트를 사용하여 올바른 크기와 치수를 확인하세요.

결론

드릴 비트는 조립이 필요한 제품에서 특히 부품 제조의 중요한 부분입니다. 다양한 재료로 만들어지며 다양한 형태, 크기 및 기타 요인으로 인해 CNC 밀링, 드릴링 등의 가공 공정에서 사용되는 다양한 드릴 비트 유형이 있습니다. 올바른 유형 선택에 도움이 필요하면 WayKen에 문의하여 더 많은 정보를 얻으세요.

자주 묻는 질문(FAQ)

가장 오랫동안 날카로움을 유지하는 드릴 비트는?

티타늄 드릴 비트는 날카롭고 다른 드릴 비트보다 날카로움을 더 잘 유지합니다. 그러나 재코팅이 필요하여 이는 드릴 비트의 큰 단점입니다.

단단한 재료에는 코발트와 카바이드 중 어느 것이 더 나은가?

카바이드 드릴 비트가 가장 단단하고 취성이 있습니다. 결과적으로 단단한 재료에 적합합니다.

금속에 가장 좋은 드릴 비트는?

코발트 드릴 비트가 스테인리스강, 알루미늄 등의 금속에 가장 적합합니다. 그러나 선택 시 크기와 길이 등 다른 요소도 고려하세요.

가장 강한 드릴 비트는?

다결정 다이아몬드(PCD) 드릴 비트가 가장 강합니다. 가장 단단한 드릴 비트로 간주되어 유리, 세라믹 등 가장 까다로운 재료에 적합합니다.
