Fanuc G81 드릴링 사이클 최적화: 효율적인 스팟 드릴링 가이드

개요

G81 드릴링 사이클은 단순 드릴링 및 스팟 드릴링 작업에 사용되는 기본적인 캔드 사이클입니다.

문법

G81 X... Y... Z... R... K... F...

파라미터 설명

파라미터	설명
X	구멍 위치 X축 좌표
Y	구멍 위치 Y축 좌표
Z	가공 깊이 (R 평면부터 Z 깊이까지 이송 속도로 이동)
R	R 평면 위치 (초기 접근 높이)
K	사이클 반복 횟수 (필요 시)
F	이송 속도

한 번 G81 드릴링 사이클이 정의되면, 이후 블록에서 X-Y 위치가 지정될 때마다 캔드 사이클이 반복 실행됩니다. 따라서 G80으로 반드시 사이클을 취소해야 합니다.

사용 예시

N30 G81 X10 Y30 Z-17 R2 F75
N40 Y10
N50 X30
N60 Y30
N70 X90
N80 Y10
N90 G80

위 예제에서 첫 번째 드릴링은 X10 Y30에서 시작하며, 이후 블록의 좌표 이동마다 드릴링이 반복됩니다. N90의 G80으로 사이클이 종료됩니다.

작동 원리

1. 지정된 X, Y 위치로 급속 이송 (드릴링 위치)
2. R 평면 위치까지 급속 이송
3. R 평면부터 Z 깊이까지 지정된 이송 속도로 드릴링
4. G98/G99 모드에 따라 초기 레벨 또는 R 평면으로 급속 이송 복귀

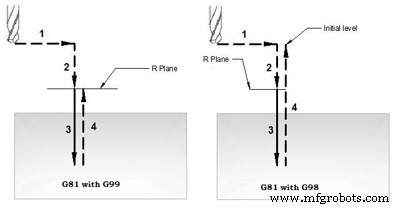

G81 드릴링 사이클 작동 원리

G98/G99 복귀 모드

드릴링 완료 후 복귀 높이는 G98 또는 G99로 제어합니다.

• G98: 초기 레벨(Initial level)로 복귀
• G99: R 평면(R-plane)으로 복귀

한 사이클 내에서 G98, G99를 여러 번 전환하며 사용할 수 있습니다.

예제

N30 G81 X10 Y30 Z-17 R2 F75
N40 Y10
N50 G98 X30
N60 G99 Y30
N70 X90
N80 Y10
N90 G80

반복 드릴링 (K 파라미터)

K 파라미터를 사용하면 동일 위치에서 드릴링을 여러 번 반복할 수 있습니다. 주로 G91 증분 모드와 함께 사용하며, 격자판 드릴링(Grid-plate drilling) 등에 활용됩니다.

실전 예제

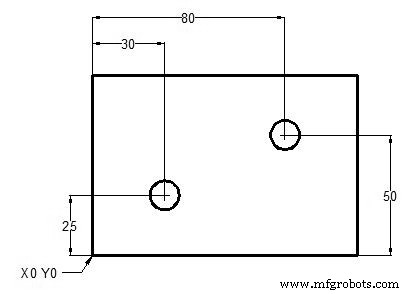

G81 드릴링 사이클 예제

N10 T1 M06
N20 G90 G54 G00 X30 Y25
N30 S1200 M03
N40 G43 H01 Z5 M08
N50 G81 Z-10 R2 F75
N60 X80 Y50
N70 G80 G00 Z100 M09
N80 M30

G98/G99 활용 예제

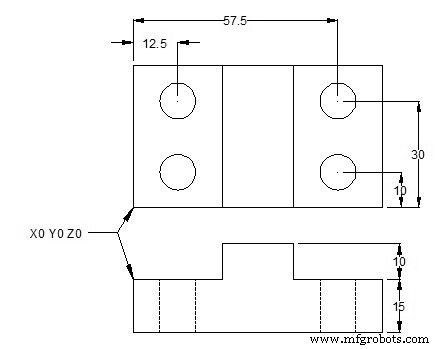

G81 드릴링 사이클 G98/G99 활용

N10 M06 T1
N20 G90 G00 X12.5 Y10 Z12 S1000 M03
N30 G99 G81 X12.5 Y10 Z-17 R2 F75
N40 Y30
N50 G98 X57.5
N60 G99 Y10
N70 G91 G80 G28 X0 Y0 Z0 M05
N80 M30

반복 드릴링 예제

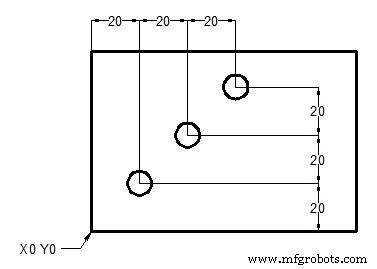

G81 드릴링 사이클 반복 드릴링

T1 M6
G00 G90 G40 G21 G17 G94 G54 X0 Y0 S1000 M03
G43 H1 Z100
Z3
G81 G99 G91 X20 Y20 R3 Z-20 K3 F100 M08
G80
G00 G90 Z100 M30

또는

T1 M6
G00 G90 G40 G21 G17 G94 G54 X20 Y20 S1000 M03
G43 H1 Z100
Z3
G81 G99 R3 Z-20 F100 M08
G91 X20 Y20 K2
G80
G00 G90 Z100 M30
