Haas CNC에서 챔퍼와 코너 반경을 프로그래밍하는 방법을 보여주는 프로그램 예제입니다.
챔퍼 프로그래밍 방법:
N10 G01 X20 Y30 ,C3
반경 프로그래밍 방법:
N10 G01 X20 Y30 ,R3
O1234 (코너 라운딩 및 챔퍼링 예제) T1 M6 G00 G90 G54 X0. Y0. S3000 M3 (P1) G43 H01 Z0.1 M08 G01 Z-0.5 F20. Y40. ,R10. (P2) X50. ,C5. (P3) Y0. (P4) G00 Z0.1 M09 G53 G49 Z0. G53 Y0. M30;
| 코드 | 설명 |
|---|---|
| G00 | 급속 이동 |
| G01 | 직선 보간 이동 |
| G43 | 공구 길이 보상 + |
| G49 | G43/G44 취소 |
| G53 | 비모달 기계 좌표계 선택 |
| G54 | 공작물 좌표계 1 선택 |
| G90 | 절대 프로그래밍 |
| M3 | 스핀들 ON, 시계방향 (S) |
| M6 | 공구 교환 (T) |
| M08 | 쿨런트 ON |
| M09 | 쿨런트 OFF |
| M30 | 프로그램 종료 및 리셋 |
| S | 스핀들 속도 |
| T | 공구 |
CNC 기계

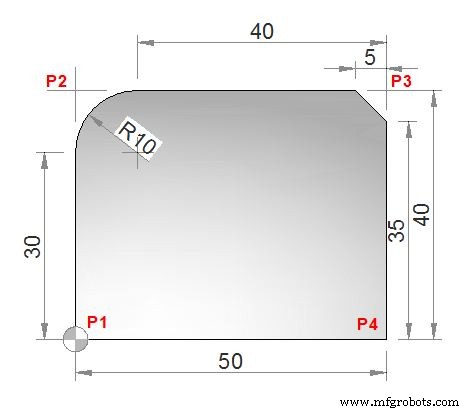

요약 하스 코너 라운딩과 챔퍼링 챔퍼의 경우 챔퍼 길이를 나타내는 C를 사용합니다. 코너 라운딩의 경우 반경 크기를 나타내는 R을 사용합니다. 챔퍼링 또는 코너 라운딩 블록은 두 개의 직선 또는 G01 블록 사이에 삽입될 수 있습니다. 이 두 블록은 두 직선 이동의 교차점으로 코너를 지정합니다. 도면/이미지 CNC 프로그램 O00025 T2 M06 (.5 엔드밀) (D=.5) G00 G90 G54 X-1.5 Y0 S5000 M03 G43 H02 Z1. M08 G01 Z-0.5 F80. G01 G41 D02 Y-0.5 F80.
미쓰비시 CNC 코너 챔퍼링 / 코너 라운딩 미쓰비시 CNC가 장착된 머시닝 센터에서는 선만으로 코너를 형성하는 명령 블록 중 첫 번째 블록 끝에 ,C_ 또는 ,R_을 추가하여 임의의 각도 챔퍼링이나 코너 라운딩을 자동으로 수행할 수 있습니다. 미쓰비시 CNC 코너 챔퍼링 ,C_ 챔퍼링은 ,C_로 지정된 길이를 가상의 시작 및 끝 코너 위치에서 빼서 생기는 위치들을 연결하는 방식으로 수행됩니다. 프로그래밍 N100 G01 X__ Y__ ,C__ ; N200 G01 X__ Y__ ; N100과 N200이 교차하는 지점에서 코너 라운딩
