CNC 선반 다중 반경 아크 가공 마스터: G02/G03 프로그램 예제

제출: Brian

요약

한 부품에 여러 아크 반경을 가공하는 CNC 선반 프로그램 예제 코드입니다.

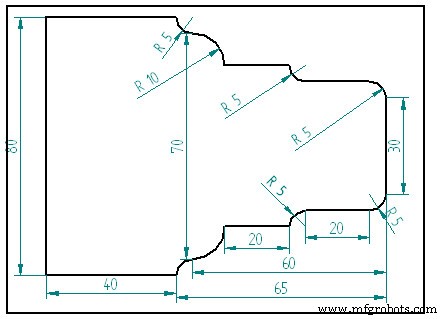

도면/이미지

CNC 프로그램

N05 G94 M06 T0101
N10 G00 X0 Z0 M04 S600
N15 G01 X30 F30
N20 G03 X40 Z-5 R5
N25 G01 Z-25
N30 G02 X50 Z-30 R5
N35 G01 Z-50
N40 G03 X70 Z-60 R10
N45 G02 X80 Z-65 R5
N50 G01 Z-105
N55 G00 X90
N60 G00 Z10
N65 M05
N70 M30

프로그램 해설:

• G94: 분당 이송 모드
• N10: 원점(X0 Z0)에서 시작, 스핀들 역방향(M04) 600rpm
• N15: X30까지 직선 이송(외경 가공 시작)
• N20: G03(CCW) X40 Z-5 R5 - 반경 5mm 역방향 원호
• N25: Z-25까지 직선 이송
• N30: G02(CW) X50 Z-30 R5 - 반경 5mm 정방향 원호
• N35: Z-50까지 직선 이송
• N40: G03 X70 Z-60 R10 - 반경 10mm 역방향 원호
• N45: G02 X80 Z-65 R5 - 반경 5mm 정방향 원호
• N50: Z-105까지 직선 이송 후 급속 복귀, 프로그램 종료

핵심: R 파라미터로 원호 반경 직접 지정, G02/G03 번갈아 사용하며 복잡한 형상 구성. X/Z는 원호 끝점 좌표(절대값).
